Компания fischer - лидер в разработке и производстве инновационного строительного крепежа. По числу подаваемых заявлений на патенты группа компаний fischer занимает одно из первых мест в Германии. Для целей BIM-проектирования fischer создала BIM-модели (цифровые копии своей продукции) и разместила их в Библиотеке информационных моделей. Архитекторы, проектировщики и все, кто задействован в работе над информационной моделью объекта, могут бесплатно скачать семейства fischer c портала BIMLIB. В настоящее время доступны для скачивания различные модели трубных хомутов, монтажных шин, соединительных деталей, сборных конструкций, консолей, конструкций и несущих элементов, оборудования для систем водоснабжения и водоотведения fischer.

С BIM-моделями fischer можно работать в различных САПР-системах. О том, каким образом модели можно загрузить в проект в форматах Revit или AutoCAD, рассказывается в ознакомительных видеороликах по работе с моделями fischer.

Загрузить в проект BIM-модели fischer можно как стандартными средствами САПР, так и с помощью специального плагина bimlib. Об этих возможностях рассказывается в следующем видеоролике:

Для начала работы с моделями следует перейти на сайт bimlib.pro и найти производителя fischer. Выбрав одно из представленных семейств, нужно нажать «скачать 3D». Затем следует добавить чертеж в проект в формате Revit или AutoCAD. Модели без труда можно добавить на листы и вывести необходимые параметры в спецификацию.

Для ускорения загрузки семейств компания BIMLIB разработала специальный плагин, который намного упрощает работу с поиском моделей. Для того, чтобы воспользоваться плагином, следует перейти на сайт bimlib.pro и загрузить плагин. Плагин работает как надстройка САПР и позволяет загружать модели, не выходя из проекта.

Профессиональные инженеры, архитекторы и строители в своей работе используют инновационные инструменты проектирования. Для тех, кто только начинает знакомство с САПР, будет интересен видеоролик, в котором рассказывается о том, с чего начать работу в AutoCAD:

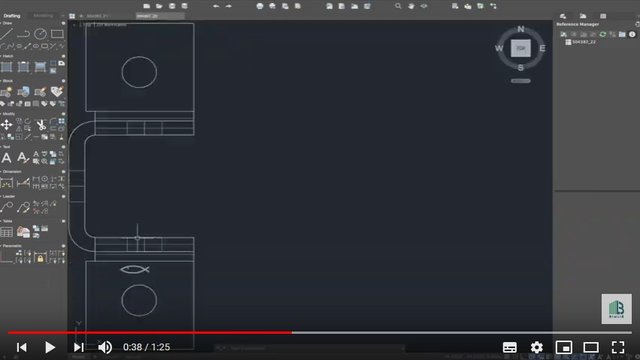

После загрузки чертежа на компьютер, необходимо найти файл и открыть его, используя программу AutoCAD. В открывшемся окне программы AutoCAD будет виден чертеж модели fischer. Вы можете добавить данный чертеж в свой проект формата AutoCAD и использовать его при проектировании различных конструкций. В случае отсутствия необходимой сборной конструкции, у проектировщика есть возможность отправить запрос напрямую производителю, используя возможности сервиса bimlib.pro. Заметим, что все чертежи компании fisсher выполнены в 3D, что позволяет получить все необходимые размеры, а также рассмотреть dwg-чертеж прямо в проекте формата AutoCAD.

Все видеоролики компании fisсher доступны к просмотру на канале YOUTUBE.
