Организация учёта электроэнергии в многоквартирном доме компанией «ТЕПЛОВОДОХРАН»

views
275 просмотров
Автоматизированный учёт электроэнергии в многоквартирном доме позволяет рационально использовать энергоресурс и существенно сократить расходы. В статье рассмотрим варианты организации учёта, предлагаемые компанией «ТЕПЛОВОДОХРАН».
Организация учёта электроэнергии в многоквартирном доме компанией «ТЕПЛОВОДОХРАН»

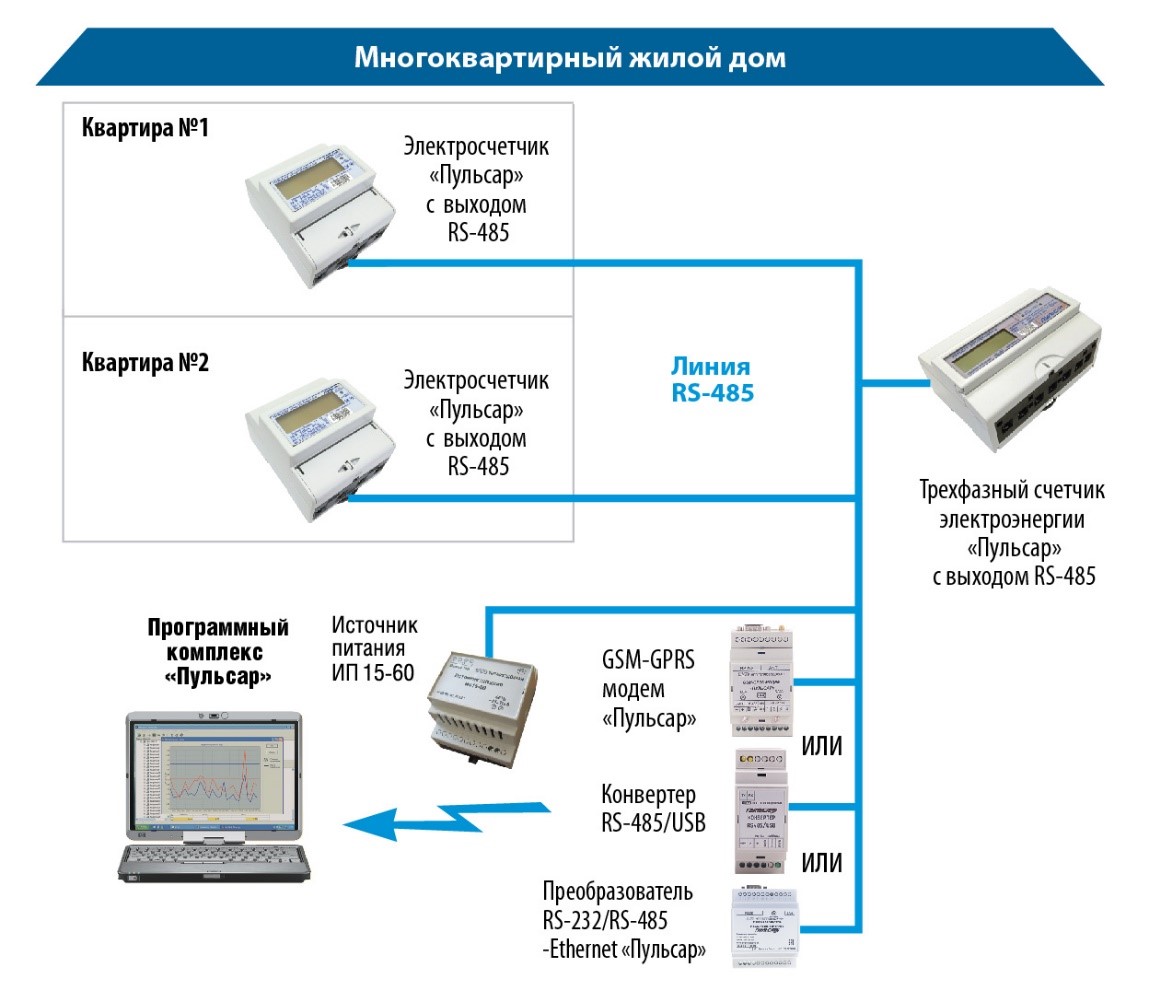

Реализация учёта на цифровом интерфейсе RS-485

image-0

Каждый потребитель (отдельная квартира) устанавливает электросчётчик торговой марки «Пульсар» с цифровым выходом RS-485. Это бытовые однофазные счётчики, которые сочетают высокую функциональность, надёжность, удобство в использовании. Многоквартирный дом комплектуется трёхфазным общедомовым электросчётчиком. Квартирные и общедомовой приборы учёта подключаются к единой линии RS-485.

Сигналы поступают на одно из таких устройств:

  • GSM-GPRS модем торговой марки «Пульсар»;
  • преобразователь интерфейсов RS-232/RS-485 — Ethernet;
  • RS-485/USB-конвертер.

Далее устройство передаёт данные непосредственно на диспетчерский пункт, в качестве которого используется программный комплекс «Пульсар».

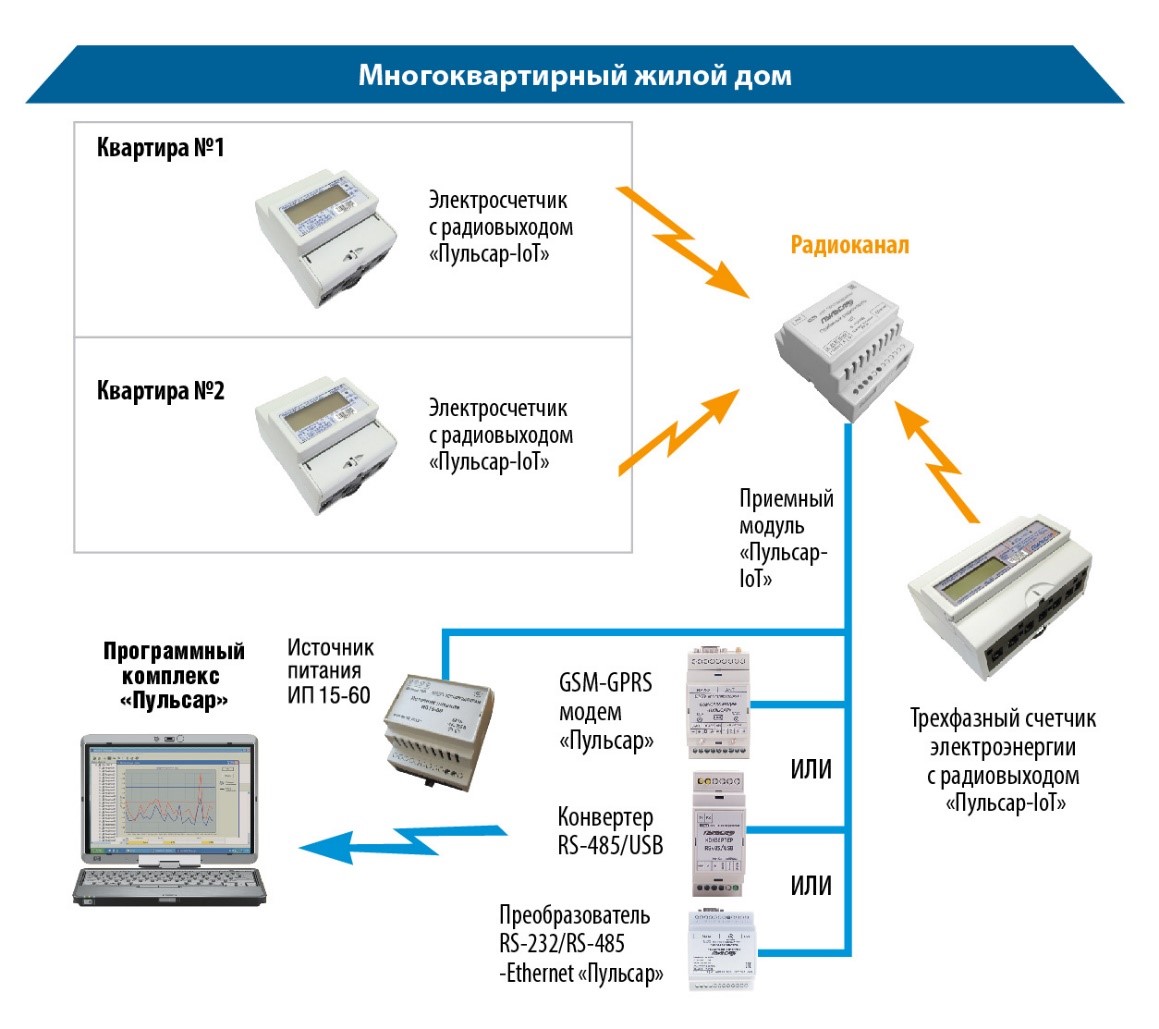

Организация учёта на «Пульсар-IoT»

image-0

Для решения задач устанавливаются квартирные и общедомовой электросчётчики, оснащённые радиовыходом «Пульсар-IoT». Для сбора данных с приборов учёта используется специальный радиомодуль. Оптимальное место для его монтажа — межэтажное пространство. Это устройство оснащено цифровым выходом RS-485 и подключено к соответствующей шине. Далее передача данных на диспетчерский пункт аналогична вышеуказанной схеме: либо через преобразователь интерфейсов RS-232/RS-485 — Ethernet, либо RS-485/USB-конвертер, либо GSM-GPRS модем торговой марки «Пульсар».

Преимущество такой схемы организации учёта — в беспроводной передаче данных с электросчетчиков. Благодаря этому существенно сокращается количество проводов как в квартирах, так и в общественных пространствах. Монтажные работы значительно проще, а риск сбоев из-за повреждения кабелей сокращается.

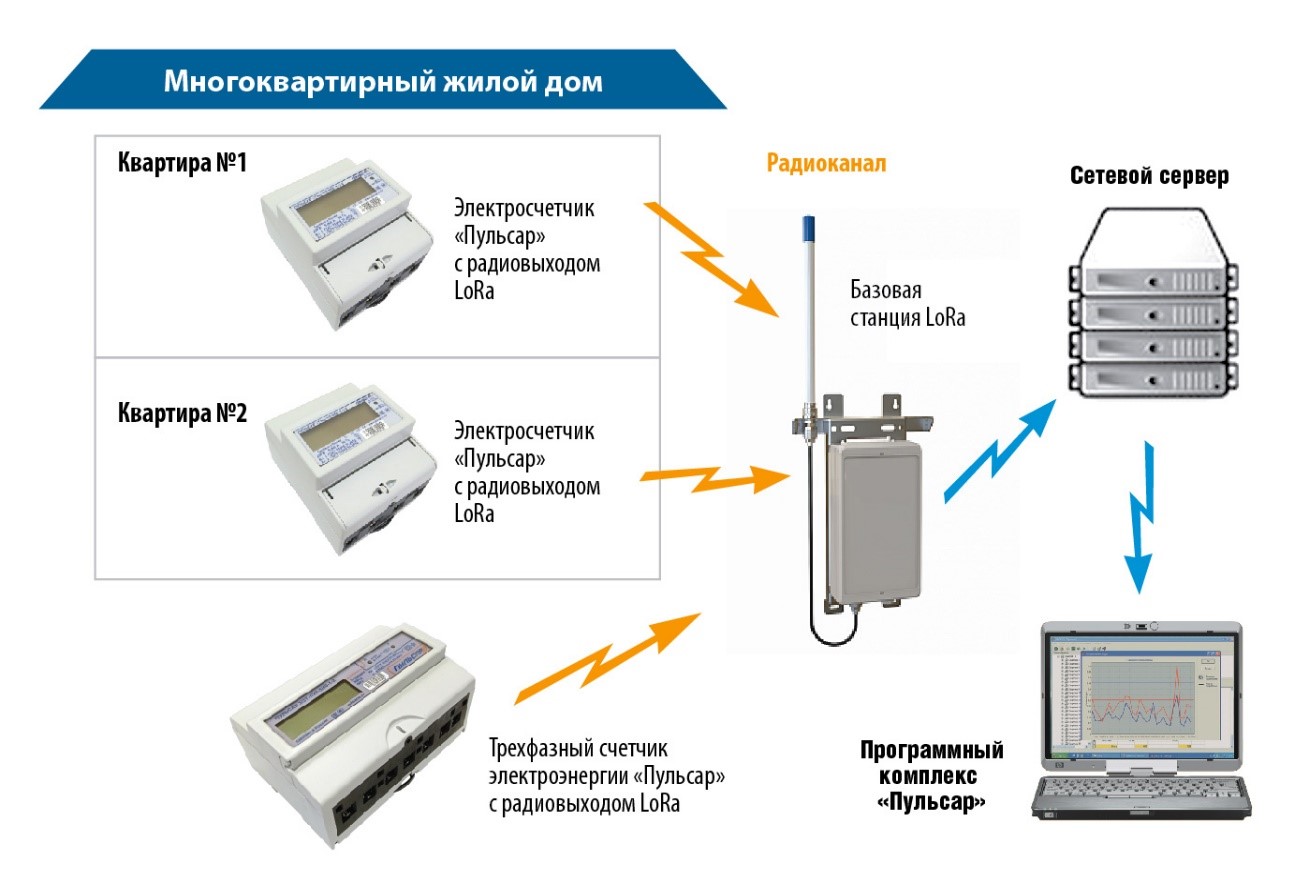

Организация учёта на основе радиоканала LoRa

image-0

Квартирные и общедомовой электросчётчики комплектуются радиовыходом LoRa. Сбор данных осуществляется базовой станцией LoRa по радиоканалу. Далее информация поступает на сетевой сервер, а оттуда передаётся на программный комплекс «Пульсар». Эта схема организации учёта вообще не предусматривает прокладки кабелей, все данные передаются исключительно по беспроводным каналам.

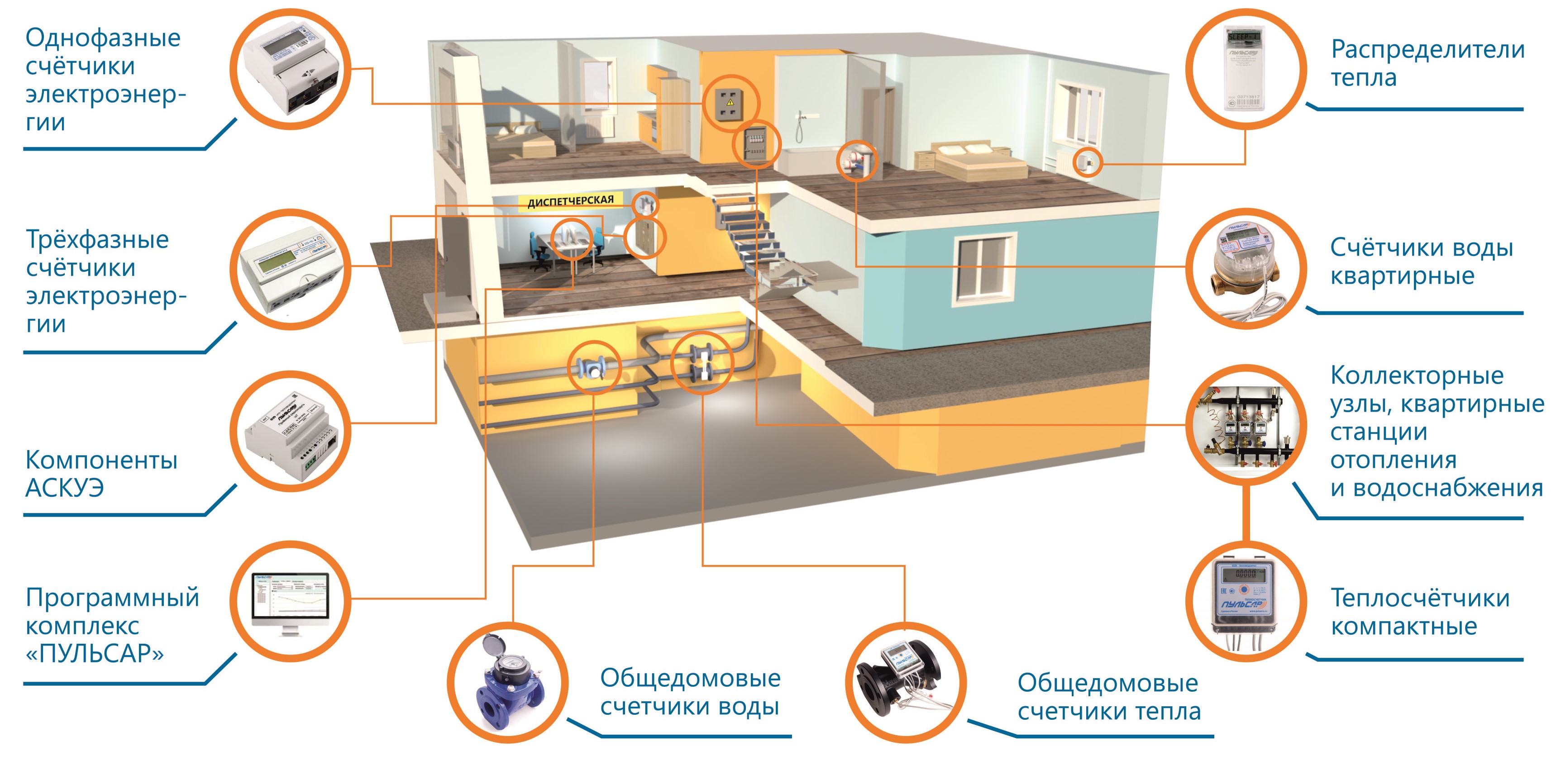

Оборудование автоматизированной системы

image-0

В автоматизированных системах учёта и контроля использования электрической энергии, помимо электросчётчиков, используются такие устройства:

  • GSM-GPRS-модем. Модификация подбирается по запросу заказчика (наличие или отсутствие автономного питания, уровень влагозащиты);
  • преобразователь интерфейсов RS-485 – Ethernet с четырьмя портами RS-485 и четырьмя разъемами CAN. Необходим для создания дистанционных каналов связи с устройствами, оснащёнными интерфейсом RS-485, с помощью локальных сетей Ethernet;
  • преобразователь M-Bus – RS-232/Ethernet. Подходит для сбора данных с приборов, работающих на шине M-Bus. Допускает подсоединение до 250 устройств;
  • ИП 12-6, 0,5 А – источник электропитания, работающий в тандеме с передающими модулями;
  • RS-485/USB-конвертер. Служит для преобразования интерфейса RS-485 в USB. Получает электропитание от USB-шины;
  • модуль для приёма данных USB «Радиолинк»;
  • радиомодуль для сбора данных с приборов учёта «Пульсар IoT».

Программный комплекс «Пульсар»

В качестве диспетчерского пункта рекомендуется использовать программный комплекс «Пульсар». Это сложный продукт, состоящий из технической части и программного обеспечения.

ПО включает:

  • базу данных на основе свободно распространяемой системы PostgreSQL. Ограничения по размеру и количеству данных отсутствуют;
  • конфигуратор – служит для создания, удаления, резервного копирования баз данных. Позволяет добавлять приборы учёта, задавать параметры связи с ними;
  • конструктор отчётности – позволяет создавать шаблоны отчётной документации, редактировать, отображать показатели.

Предусмотрена функция мониторинга внештатных ситуаций, имеются менеджер опроса, веб-интерфейс. Протоколы обмена информацией – RestAPI и MQTT. К аппаратной части относятся измерительные приборы, внешние устройства.

Программный комплекс не только ведёт учёт энергопотребления, но и выполняет ряд дополнительных функций:

  • формирование отчётности, протоколов, графиков;
  • сведение баланса поступления-потребления электроэнергии по объекту;
  • контроль текущего энергопотребления;
  • выявление хищений электроэнергии;
  • контроль связи с приборами учёта;
  • защита данных от доступа сторонних лиц;
  • управление внешними устройствами.

ПК «Пульсар» поддерживает приборы одноименной торговой марки и других брендов. Также к его преимуществам относятся:

  • бесплатная техническая поддержка. Оплату заказчик вносит один раз – при приобретении программного комплекса;
  • внедрение в систему новых приборов разных производителей;
  • адаптация под запросы клиента;
  • возможность переноса данных в сторонние программы;
  • предоставление сертификата соответствия на ПО;
  • экономия средств на установку и обслуживание серверного оборудования – за счёт возможности размещения баз данных на серверах нашей компании.

Преимущества сотрудничества с компанией «ТЕПЛОВОДОХРАН»

  • разработчик и производитель электросчётчиков и приборов учёта других энергоресурсов;
  • производитель вспомогательного оборудования – модемов, приёмных радиомодулей, датчиков и т.д.;
  • разработчики софта.

Это даёт возможность создавать под ключ по приемлемой стоимости комплексные автоматизированные системы учёта потребления энергоресурсов, а также выступать единым центром ответственности. При возникновении любых сбоев в работе системы заказчик может обратиться в сервисный центр компании. В сжатые сроки будут устранены неполадки, а также предоставлена полная техническая и информационная поддержка.

Производство компании расположено на территории РФ. По качеству, надёжности и функциональности продукция не уступает аналогам от зарубежных производителей. Это обусловлено:

  • наличием современной автоматизированной производственной линии;
  • высокими требованиями к компонентам приборов.

Преимущества электросчётчиков «Пульсар»

Квартирные и общедомовые электросчётчики «Пульсар» отличаются такими преимуществами:

  • компактные размеры при широком функционале. Приборы комплектуются реле отключения (ограничения) подачи электроэнергии потребителям. Предусмотрены архивы событий на сутки, месяц, год, а также два канала измерения электротока и другие опции;
  • наличие датчиков магнитного поля;
  • измерение не только расхода электроэнергии, но и параметров, характеризующих электросеть – мощность, напряжение, сила тока, частота сети;
  • повышенный межповерочный интервал (16 лет) и срок службы (32 года);
  • большой выбор типов модификаций (однотарифные и многотарифные, с разными способами считывания данных, базовый ток I, A - 5/60, 10/80, 10/100, с контролем нейтрали или без такового, с кнопкой или без кнопки). Класс точности прибора – 1 по активной энергии, 1 или 2 по реактивной;
  • простота монтажа, удобство эксплуатации.

Примеры реализованных проектов

image-0

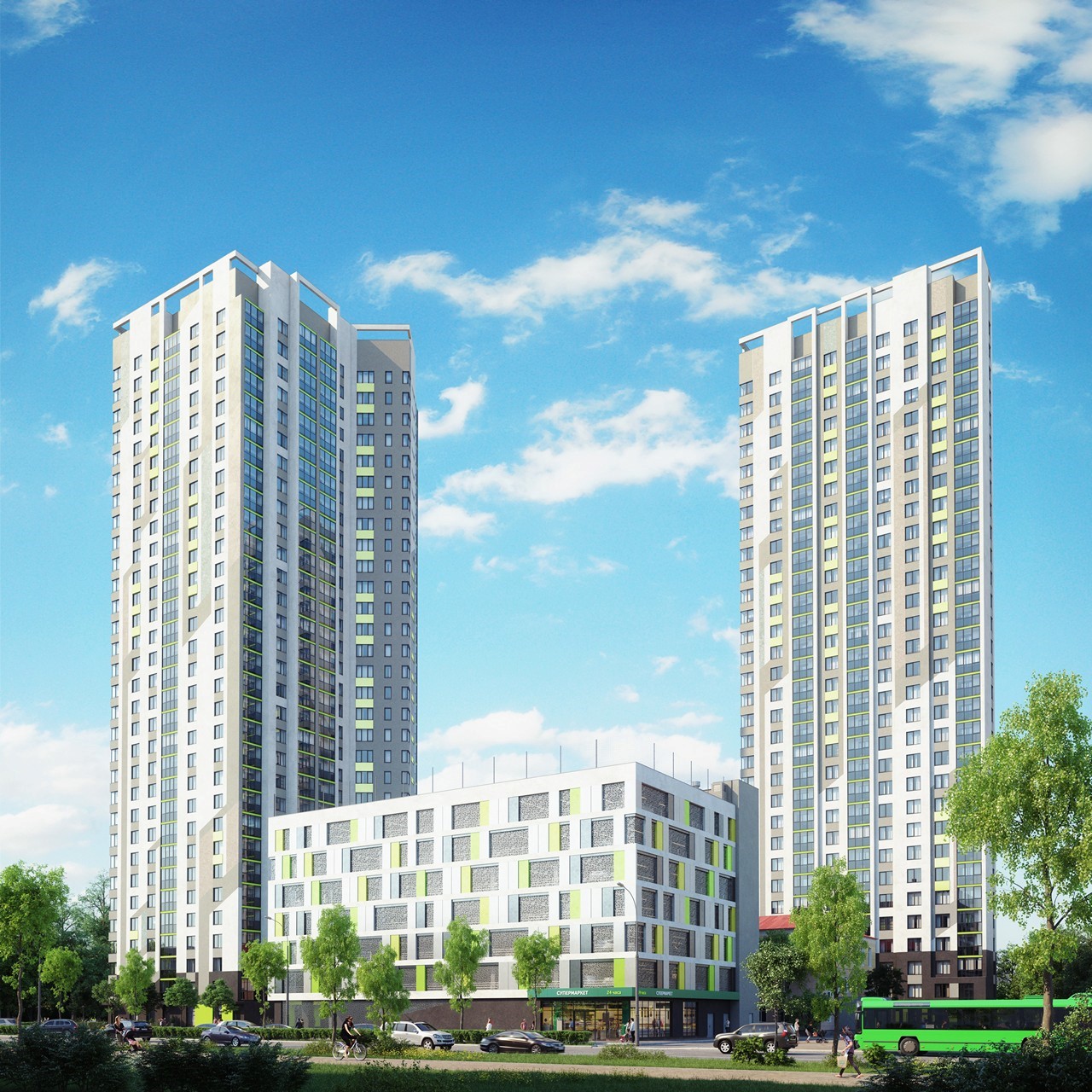

Выполнена установка приборов учёта и контроля энергопотребления в жилом комплексе «iTower» в Екатеринбурге. Объект был сдан в эксплуатацию в 2020 году. Застройщиком выступила компания «Атлас Девелопмент».  Компания «ТЕПЛОВОДОХРАН» выступила единым центром ответственности по учёту энергопотребления.

Жилой комплекс представляет собой два высотных здания, одно из которых включает 280 квартир, второе – 253 квартиры.

В системе водоснабжения и канализации были установлены водосчётчики «Пульсар» с импульсным выходом. Для сети теплоснабжения использовались теплосчётчики «Пульсар» с импульсными входами и интерфейсами RS-485. Для контроля электроэнергии специалисты подобрали электросчётчики стороннего производителя, оснащённые цифровым интерфейсом RS-485. Для дистанционного учёта потребления энергоресурсов на диспетчерском пункте объекта был реализован программный комплекс «Пульсар».

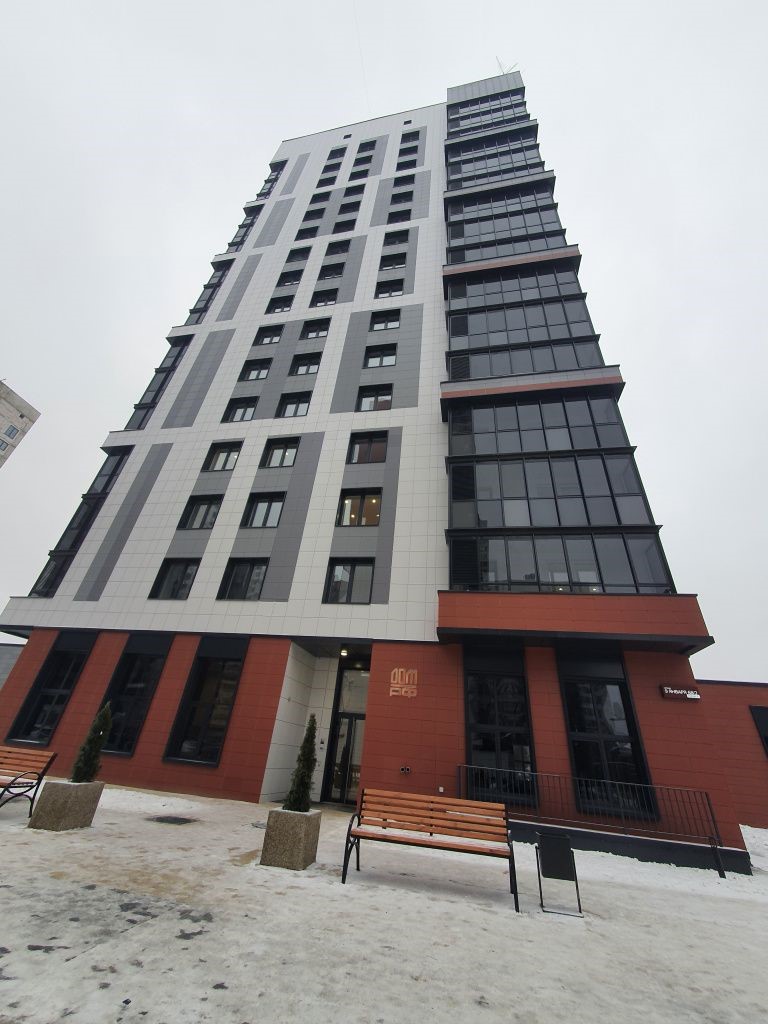

Компания «ТЕПЛОВОДОХРАН» выступает также единым центром ответственности по автоматизированному учёту энергопотребления в жилом комплексе «Современник» (г. Воронеж), сданном в эксплуатацию в 2020 году. Застройщиком выступает АО «ДСК-1». Особенность данного объекта в том, что это первый арендный дом в  стране. Он включает 165 квартир и 40 парковочных мест.

image-0

Систему водоснабжения и канализации оснастили счётчиками горячей и холодной воды «Пульсар» с выходом RS-485. В системе отопления установлены распределители тепла с выходом «Пульсар IoT». В электросети установлены однофазные однотарифные электросчётчики «Пульсар 1», оснащённые интерфейсом RS-485. Помимо этого, были установлены дополнительные компоненты автоматизированной системы учёта энергопотребления и программный комплекс «Пульсар».
