Особенности применения противопожарных клапанов в системах приточной вентиляции

views
312 просмотров
Рассказываем о видах, предназначении и конструктивных особенностях противопожарных клапанов от компании «Вентум».
Особенности применения противопожарных клапанов в системах приточной вентиляции

В производственных, общественных и некоторых других типах зданий действуют ужесточённые требования к пожарной безопасности, что учитывается при проектировании и строительстве инженерных систем. Для сетей приточной вентиляции обязательным условием является установка противопожарных клапанов, предназначенных для препятствования распространению пожара и дыма от места возгорания по другим помещениям через вентиляционные воздуховоды.

Компания Ventum – производитель систем противопожарных клапанов для приточной вентиляции предлагает решения для разных типов зданий и помещений, различающихся конструктивно, по способу управления и другим характеристикам.

Предназначение противопожарных клапанов

Противопожарный клапан – устройство, встраиваемое в приточную вентиляцию. Его задача – перекрыть приток воздуха при возникновении в здании пожара. В большинстве моделей реализована система автоматического срабатывания при повышении температуры в помещении. В отличие от обратного клапана, находящегося в закрытом положении и открывающегося под напором воздуха, противопожарный клапан в нормальном состоянии полностью открыт и не препятствует движению воздушного потока. В случае срабатывания автоматики его заслонка герметично перекрывает всё сечение вентканала.

Основные виды вентиляционных противопожарных клапанов

Компания Ventum производит сразу несколько типов противопожарных клапанов для систем приточной вентиляции с воздуховодами круглого и прямоугольного сечения:

  • огнезадерживающие клапаны с электроприводом;
  • огнезадерживающие клапаны с электромеханическим приводом;
  • электромагнитные противопожарные клапаны;
  • дымовые клапаны с электромагнитным и электромеханическим приводом;
  • дымовые многостворчатые клапаны с электромагнитным и электромеханическим приводом.

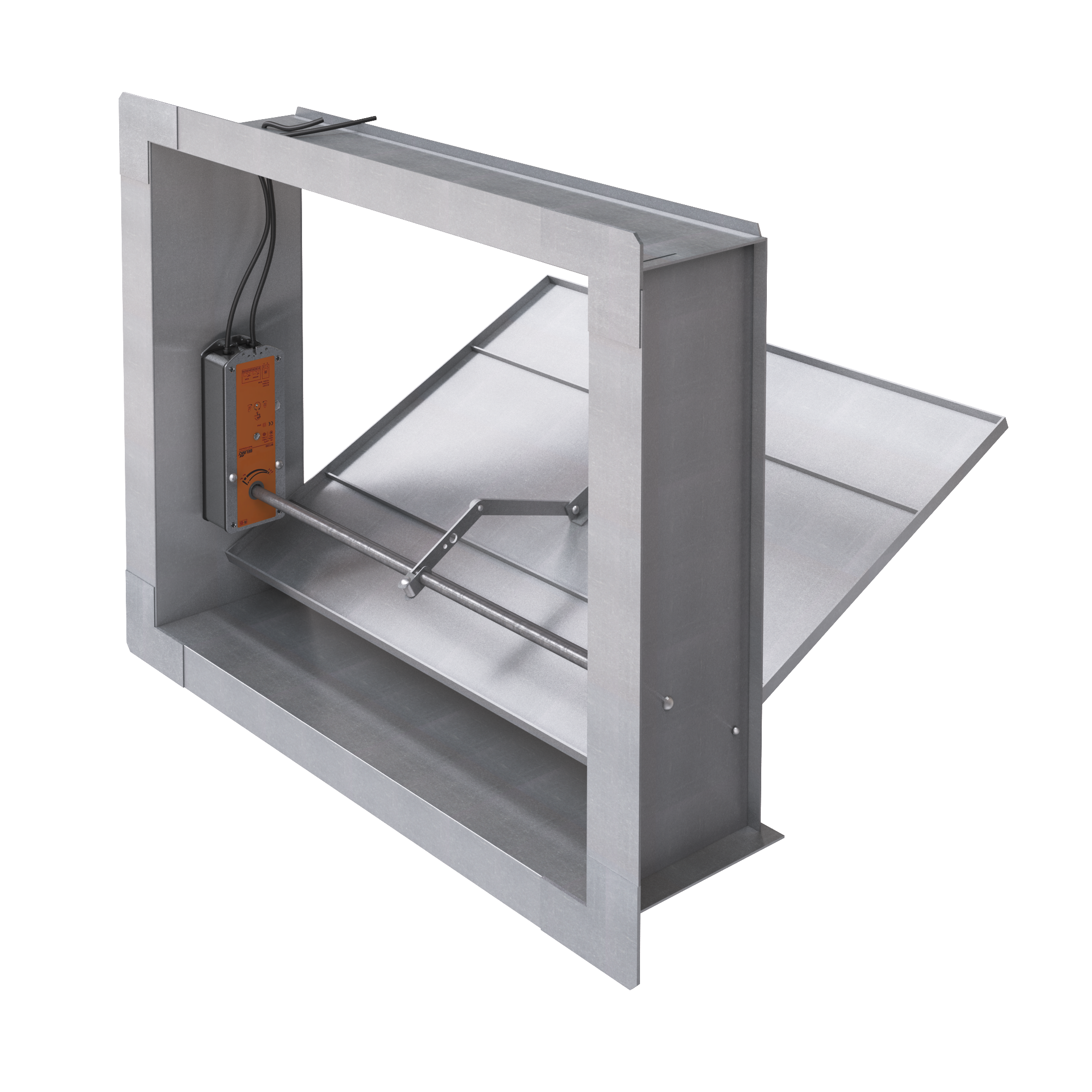

image-0 Клапан дымовой прямоугольного сечения LVDW

Доступны модели для воздуховодов всех распространённых сечений.

Управление противопожарными клапанами, оборудованных электроприводами, может осуществляться как автоматически – с помощью термопрерывающего элемента, так и централизованно – по сигналу противопожарной системы.

Предел огнестойкости противопожарных клапанов марки Ventum – EI 60, EI 90, EI 120 в зависимости от модели и исполнения.

Конструктивные особенности

Конструктивно все противопожарные клапаны схожи. Это рамка-корпус, в которой закреплена подвижная заслонка, герметично перекрывающая сечение. Управляется она вручную, с помощью электрического, электромеханического или электромагнитного привода. По типу срабатывания данные системы делятся на несколько видов:

  • Нормально открытые клапаны – штатно заслонка находится в открытом положении и не препятствует движению воздуха. Перекрывается при возникновении пожара.
  • Нормально закрытые клапаны, также их называют дымовыми клапанами, поскольку они устанавливаются в системах дымоудаления. Штатно заслонка закрыта, открывается при запуске вентиляции для удаления дыма из помещения.
  • Клапаны двойного действия используются в вытяжной вентиляции. В штатном положении заслонка открыта и перекрывается при возникновении пожара для воспрепятствования распространению огня. После локализации очага возгорания снова открывается, за счёт чего устройство может работать как дымовой клапан.

Большим отличием от других производителей является конструкция заслонки клапана, которая выполнена из материалов немецкой фирмы Promat, являющейся крупнейшим мировым производителем огнезащитных материалов, что обеспечивает высокое качество конечного изделия.

Обратите внимание, что в приточной вентиляции можно использовать только полуавтоматические или автоматические клапаны со штатно открытой заслонкой. Другие, в том числе универсальные клапаны, в таких системах не используются. При этом компания Ventum все свои модели производит в нескольких исполнениях, как для приточных, так и для вытяжных систем вентиляции.

Применение противопожарных клапанов

Противопожарные клапаны устанавливаются внутри зданий и сооружений и работают при температуре окружающего воздуха от -30 °C до +40 °C. Допускается их монтаж в вертикальных, горизонтальных и наклонных вентканалах, как на центральных магистралях, так и в ответвлениях. Важным условием корректной эксплуатации и сохранения работоспособности является отсутствие в воздухе газов, испарений и других веществ, провоцирующих коррозию металла или разрушение электрических проводов, кабелей.

Компания Ventum производит качественные, хорошо защищённые от внешних воздействий противопожарные клапаны для приточной вентиляции, которые гарантированно сработают по сигналу собственной автоматики или пожарной сигнализации.
