Василий Родиончев, руководитель отдела продвижения новых продуктов SIEGENIA, рассказывает о технических решениях, которые повышают безопасность окон, защищают конструкции и делают их более комфортными для жизни.
Остекление и детская безопасность в новых ЖК: обзор технических решений

SIEGENIA — немецкий производитель оконной фурнитуры, многозапорных дверных замков и устройств для местной вентиляции.

Новый ГОСТ

В 2021 году вступил в силу новый ГОСТ на остекление многоквартирных домов. В нем указаны общие технические условия применения оконных конструкций.

Первые попытки сделать обязательной установку защитных устройств были еще в 2016 году, затем появился ГОСТ 23 166–2021, в котором вопросу безопасности детей отвели большой раздел.

В частности, в нем говорится о применении откидно-поворотного способа открывания, необходимости ставить детский замок или ограничителя открывания створки.

Сейчас этот ГОСТ дорабатывают, а срок действия старого ГОСТа продлили до 1 января 2024 года.

Соблюдение ГОСТа поможет:

— Защитить детей от падения и травм.

— Защитить окна от поломок.

Хозяева, а особенно дети, часто сами неправильно используют и ломают фурнитуру, повисают на створке. В результате вызовы по гарантии и претензии «почему такие хлипкие окна».

— Защитить строительную компанию от потребительского экстремизма.

Некоторые покупатели специально ищут ошибки строителей и требуют возмещения ущерба за каждый дефект или несоответствие проекту. Дело доходит до судов и потребители часто в них выигрывают. Если проектировщики и строители соблюдают ГОСТ, то у владельцев квартир не будет поводов для претензий.

Решения для безопасности детей

1. Откидно-поворотные окна вместо поворотно-откидных

Фурнитура в таких окнах называется TBT — Tilt Before Turn, что переводится как «наклон перед поворотом». По этому принципу работает конструкция:

— при закрытом окне ручка повернута вниз;

— когда ручка поворачивается на 90° (горизонтально) — створка откидывается в режим проветривания;

— чтобы полностью открыть окно, нужно снова прижать створку к раме и повернуть ручку вертикально вверх.

С таким алгоритмом открывания окна ребенку будет сложнее справиться — простой поворот ручки из закрытого положения переводит створку в режим проветривания. Случайно такое окно не распахнешь.

У SIEGENIA есть TBT фурнитура, которая комплектуется специальной ручкой с ключом. Ручка блокирует полное открывание окна. Можно закрыть створку или перевести ее в режим проветривания, но открыть без ключа не получится. Лично мне это кажется лучшим вариантом детской защиты.

Внешне фурнитура SIEGENIA TBT отличается от стандартной только ручкой. В конструкции используются другие ножницы и узел откидывания, остальное — идентично поворотно-откидной фурнитуре. Окно с фурнитурой TBT дороже обычного на 15−20%. На цену влияют объективные причины — в TBT используются дополнительные запорные элементы, сложнее конструкция ручки. Даже металла больше уходит на производство.

2. Детские замки, которые блокируют распахивание створки

В ГОСТ 21 366–2021 упоминается несколько видов детских замков: на нижнюю часть створки, тросиковые механизмы, жесткие планки, накладные ограничители.

Главное, чтобы устройство блокировало низ створки или не давало ей открыться на полную ширину, а механизм можно было заблокировать ключом.

image-0

Варианты детских замков на нижнюю часть створки — накладной и скрытый

В обычной жизни окна чаще всего закрыты или находятся в режиме проветривания, поэтому недорогой замок на створку хороший вариант защиты. Такие замки можно использовать как дополнительное оснащение или устанавливать как элемент базовой безопасности.

3. Оконные ручки с блокировкой

image-0

Варианты безопасных ручек — с кнопкой, ключом и съемная модель с задвижкой

В таких ручках используется механизм с ключом, кнопкой или блокировочными пластинами. Замок фиксирует фурнитуру в определенном положении. Например, когда створка закрыта или откинута для проветривания.

Ручки с блокировкой также защищают от взлома. Противовзломные цапфы защищают от отжима створки, а заблокированная ручка делает невозможным взлом высверливанием.

4. Защитные экраны

Если высота подоконника ниже 80 см нужно устанавливать внешние ограждения на высоту не менее 1,2 м. Такое решение ГОСТ рекомендует использовать при панорамном остеклении, в помещениях с французскими балконами.

Исключение — панорамные окна и двери между комнатой и балконом (лоджией).

5. Безопасные стеклопакеты

Чтобы ребенок не разбил окно и не порезался, разработчики предлагают два решения:

— Стекла со шлифованными кромками. В таких стеклах меньше внутренние напряжения, поэтому разбить их сложнее.

— Многослойное или закаленное стекло. Обычно такое используют в безимпостных балконных блоках, французских балконах и при панорамном остеклении.

Чтобы жители дома не ломали окна

Нагрузка на окна может достигать до 150 кг. Чтобы минимизировать поломки, производители предлагают два решения:

1. Блокировка неправильного использования

Узел фиксирует фурнитуру в одном положении и не дает включить на уже открытой створке режим проветривания. Если его нет, открытая створка при повороте ручки повисает на одной петле — это может привести к поломкам. Блокиратор неправильного действия — обязательное требование ГОСТ 21 366–2021.

2. Усиленные петли

Если ребенок повиснет на открытой створке — это увеличит нагрузку на петли и фурнитуру. Когда петлевая группа работает на пределе допустимой нагрузки, возможен перекос или повреждение конструкции. Чтобы избежать такой проблемы, нужно использовать петли с запасом прочности.

image-0

Скрытые петли за счет особенностей конструкции выдерживают нагрузку больше, чем обычные

У SIEGENIA все петли рассчитаны на большую нагрузку, хотя масса створки обычно не превышает 80 кг. Максимальную нагрузку выдерживает скрытая петлевая группа SIEGENIA axxent 24+. Скрытые петли крепятся к нижнему профилю рамы и выдерживают створки массой до 150 кг.

Вес ребенка не может повредить такую конструкцию. Кроме того, у axxent 24+ все элементы спрятаны внутри профиля — ребенок не сможет даже снять накладки, которые используются на обычных петлях.

Проветриватели

В большинстве проектов предусмотрена приточная вентиляция через оконные клапаны, которые устанавливают в ЖК по умолчанию.

Но если это простое устройство, оно может быть неудобным: летом не даст достаточно свежего воздуха, зимой будет сквозняк. Вместе с воздухом еще попадут уличный шум и пыль.

Чтобы проветривание было комфортным, нужно подходящее устройство для приточной вентиляции:

— С регулировкой потока.

Хозяева могут сделать обдув поменьше, изменить угол, а если на улице мороз, полностью перекрыть канал.

— С блоками для шумоизоляции.

Они не препятствуют движению воздуха, но поглощают посторонние звуки. Шумоизоляционные модули есть даже в пассивных проветривателях. Если совместить их с «тихими» окнами и использовать фурнитуру, которая герметично закрывает створку высокая шумоизоляция обеспечена.

— С принудительной подачей воздуха.

Активные проветриватели выдают постоянный объем воздуха. Такие модели можно настроить на нужную скорость работы и не беспокоиться о проветривании.

— С фильтрами.

Одни фильтры задерживают обычную пыль, другие отсеивают пыльцу растений и пригодятся, если в доме есть аллергики. Фильтры используются только в устройствах с принудительной подачей воздуха.

— С рекуперацией.

Выходящий воздух в них подогревает (или охлаждает) входящий поток. Температура потоков выравнивается — так удается избежать охлаждения комнаты зимой и нагрева летом.

Устройство для вентиляции не обязательно устанавливать на окно. Есть настенные модели проветривателей с большой производительностью. Когда в комнате установлен качественный проветриватель, окно понадобится открывать только во время генеральной уборки.

У SIEGENIA есть и оконные, и настенные проветриватели. У меня, например, в каждой комнате установлен AEROPAC — на обычной рабочей скорости он выдает в час 60 м³ чистого фильтрованного воздуха.

Работает абсолютно бесшумно, потребляет всего 2 Вт и гасит внешний шум до 52 дБ. Воздух поступает в комнату круглосуточно, даже когда вы спите — и для этого не нужно открывать окно.

image-0

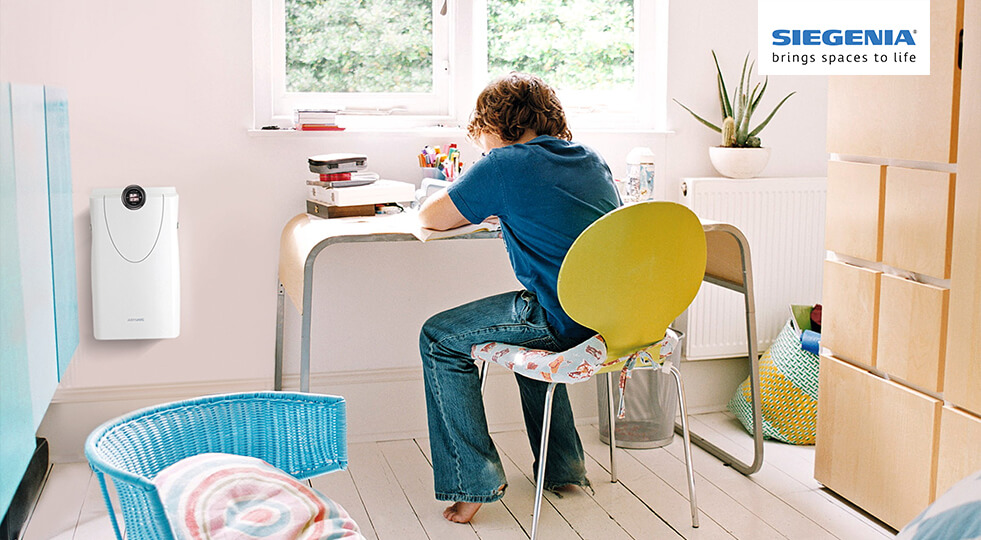

Устройства для местной приточной вентиляции позволяют проветривать комнату даже с закрытыми окнами

Большая часть требований по остеклению указана в ГОСТе — это обязательные нормы для строительной компании.

Строителям проще и выгоднее выполнить эти требования, чем потом разбираться с судебными исками, потребительским экстремизмом и рекламациями.
