Архитекторы гонконгской фирмы Enzyme использовали ARCHICAD при работе над проектом уникального частного дома на Яве (Индонезия), начиная со стадии разработки концепции. По мнению архитекторов, BIM-проектирование позволяет достичь наилучших результатов и рационально использовать время и средства.
От концепции к BIM
enzyme apd, Hong Kong

enzyme apd, Hong Kong

Архитекторы гонконгской фирмы Enzyme использовали ARCHICAD при работе над проектом уникального частного дома на Яве (Индонезия), начиная со стадии разработки концепции. По мнению архитекторов, BIM-проектирование позволяет достичь наилучших результатов и рационально использовать время и средства.

Villa Patio - Bandung, Java, Indonesia - enzyme apd
Вилла Патио | Бандунг | Ява | Индонезия | © enzyme apd
Объект: Вилла Патио
Расположение: Бандунг, Ява, Индонезия
Тип: Частный дом
Стоимость: 245 000 долларов США
Год завершения: Осень 2017 года
Площадь: 300 м2 | 3,229 фт2
           Использованные приложения:
  • GRAPHISOFT ARCHICAD
  • Adobe Photoshop CC
  • Cinema 4D
Архитекторы: enzyme apd | Жорж Бенейтез (Jorge Beneitez), Eugenio Fontan (Эухенио Фонтан), Jorge Gil (Жорж Гил)

Концепция проекта

Вилла Патио расположена в жилом районе Бандунга, Ява, Индонезия. Участок строительства площадью 300 квадратных метров с выходом на жилую улицу находится среди других таких же участков.

Отсутствие живописной перспективы вынудило обратиться к потенциально интересным решениям в части внутреннего двора (патио), которые помогли бы создать уютное пространство и распределить солнечный свет таким образом, чтобы подчеркнуть богатую растительность и обрамить дом изнутри.

Согласно задумке с использованием патио, жилые помещения обращены к внутреннему двору. Весь проект дома основан на идее обособленного сада, напоминающего атриумные римские дома, причем помещения общего пользования сосредоточены на первом этаже, а под приватные зоны отведен второй этаж.

Main concept, “the evolution of the green courtyard” | Villa Patio | © enzyme apdОсновная концепция – «использование зеленого внутреннего двора» | Вилла Патио | © enzyme apd
“Работая над небольшим проектом, мы хотели получить практический пример внедрения BIM, начиная с создания концепции. Многие архитекторы упускают из вида преимущества использования BIM-технологий на раннем этапе проектирования. Однако мы с заказчиками полностью удовлетворены рабочим процессом и его результатами.” Эухенио Фонтан Янес, главный архитектор и партнер компании enzymeapd
Axonometric floor diagrams - Villa Patio | © enzyme apd
Планировка здания в аксонометрии | Вилла Патио | © enzyme apd

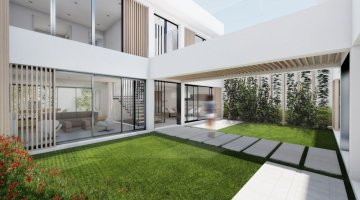

Внутренний двор как «средоточие света и жизни» и горизонтальный соединительный элемент строений - Вилла Патио © enzyme apd
Внутренний двор как «средоточие света и жизни» и горизонтальный соединительный элемент строений | Вилла Патио | © enzyme apd

При разработке проекта учитывались технические требования и технологии строительства Индонезии. Чаще всего при строительстве небольших зданий здесь применяется кирпич и оштукатуренный бетон. Также используются разные виды древесины и бамбук, сочетание которых зависит от выбора заказчика. В случае с Виллой Патио заказчик настоял на использовании кирпича и бетона в качестве основных строительных материалов. На первоначальном этапе разработки концепции был сделан упор на простоте планировки и многофункциональности дома.

Работа в Teamwork ARCHICAD приносит свои плоды

Над проектом работали три архитектора с богатым опытом в BIM-проектировании. Специалисты занимались разработкой BIM-модели и подготовкой всей документации в одном файле ARCHICAD, используя возможности Teamwork.

Главный архитектор руководил процессом проектирования, начиная с концепции, осуществлял контроль выпускаемой документации, занимался созданием BIM-модели совместно с остальными участниками команды, а также готовил демонстрационные материалы для заказчика и проектную документацию. На осуществление этих задач у главного архитектора ушло три рабочие недели.

Архитектор, исполнявший одновременно обязанности BIM-менеджера, принимал непосредственное участие в проектировании на стадии выработки концепции и нес ответственность за подготовку документации. В первую неделю у него была неполная нагрузка, тогда как в последующие две недели он был занят в проекте полностью.

Архитектор, ответственный за BIM-моделирование, принимал участие в разработке BIM-модели и подготовке документации. В первую неделю у него также была неполная нагрузка, тогда как в последующие две недели он был полностью вовлечен в проект.

Façade studies of light and privacy (wood, metal, brick)- Villa Patio © enzyme apd
Разработка фасада дома с учетом солнечного освещения и используемых материалов (дерево, металл, кирпич) | Вилла Патио | ©enzyme apd

Проектная документация

Floor plans - Villa Patio © enzyme apd
Поэтажные планы дома | Вилла Патио | ©enzyme apd

Эскизный проект содержал всю документацию, необходимую на этапе концепции:

  • Пояснительную записку с общей информацией и вводными данными.
  • Обоснование проектных решений.
  • Различные варианты объемно-планировочных решений.
  • Чертежи: поэтажные планы, разрезы и фасады в масштабе 1:100, созданные на основе BIM-модели.
  • Поясняющие изображения: аксонометрические виды с зонированием помещений.
  • Компьютерную графику: визуализации экстерьеров и интерьеров дома.

Вся текстовая и графическая документация была представлена заказчику в печатном виде и в формате PDF. Хотя заказчику не требовался файл BIM-модели, он все равно был передан вместе с документацией.

Axonometric section through the main axis and the iconic vertical connector “the floating staircase - Villa Patio, © enzyme apdАксонометрический разрез по главной оси с показом подвесной лестницы | Вилла Патио | ©enzyme apd



Абсолютная концентрация на проектировании с ARCHICAD

На разработку всего проекта в ARCHICAD 19 потребовалось всего три недели. Постобработка визуализаций выполнялась в Adobe Photoshop, а верстка буклета для печати была выполнена в Adobe InDesign.

Первая неделя

The Frame concept “private vs public + solid vs permeable” - Villa Patio © enzyme apd
Концепция зонирования «частное/общественное + скрытое/прозрачное» | Вилла Патио | ©enzyme apd
  • Проработка решений и вариантов концепции проекта. Главный архитектор отвечал за концептуальное проектирование. Команда из двух архитекторов участвовала в разработке вариантов проекта и создании набросков.
  • Разработка шаблона и BIM-файла для подготовки документации. Это входило в обязанности BIM-менеджера, который также частично принимал участие в проектировании.

Вторая неделя

ARCHICAD model - Villa Patio © enzyme apd
Модель, созданная в ARCHICAD | Вилла Патио | ©enzyme apd

На данном этапе в проект вносились изменения с учетом пожеланий заказчика. В этом процессе принимала участие вся команда. BIM-менеджер готовил документацию, настраивал стандарты подачи и библиотеки. Главный архитектор и второй архитектор занимались проработкой модели в режиме Teamwork.

  • Разработка BIM-модели по согласованному варианту в режиме Teamwork.
Villa Patio in ARCHICAD © enzyme apd
Вилла Патио в ARCHICAD | ©enzyme apd

Третья неделя

  • Подготовка документации.

    BIM-модель была подготовлена для создания чертежей и иных графических материалов. В проект вносились незначительные изменения, которые моментально отражались в документации. Задача ВIM-менеджера заключалась в экспорте графических материалов для постобработки и в подготовке буклета. Второй архитектор был задействован в верстке и окончательной обработке графики.

  • Презентация буклета.

    Главный архитектор оформил документацию в виде альбома для презентации заказчику. BIM-файл был обновлен и подготовлен к демонстрации. Также для заказчика был подготовлен файл формата .PLN, содержащий отдельную папку с библиотеками, а также файл формата .PLA.

“По опыту могу сказать, что внедрение BIM усовершенствовало процесс переговоров с заказчиками и прочими заинтересованными в проекте лицами. BIM-технологии незаменимы при организации работы в офисе и взаимодействии со сторонними организациями.”Эухенио Фонтан Янес, глава отдела проектирования и партнер компании enzyme apd
Sections of Villa Patio, enzyme apd
Разрезы Виллы Патио | ©enzyme apd

О процессе архитектурного проектирования

По-мнению Эухенио Фонтан Янеса, многие архитекторы по-прежнему сомневаются в преимуществах BIM-проектирования по сравнению с 2D/3D-проектированием. “По опыту могу сказать, что внедрение BIM усовершенствовало процесс переговоров с заказчиками и прочими заинтересованными в проекте лицами. BIM-технологии незаменимы при организации работы в офисе и взаимодействии со сторонними организациями”.

Простой шаблон позволяет фирме начать процесс разработки проекта в BIM, не теряя при этом времени на начальной стадии. Он дает возможность проектировщикам с самого начала наблюдать за развитием проекта как в 2D, так и в 3D-пространстве.

Dining and Open kitchen perspective, Villa Patio © enzyme apd
Вид на столовую и открытую кухню | Вилла Патио | ©enzyme apd

“Передача всей 2D-документации напрямую из модели ускоряет весь процесс работы, повышает точность проекта и снижает риск ошибок. Этого можно достичь только используя BIM-модель даже на начальных этапах проектирования,” – заявил Эухенио Фонтан Янес.

Все архитекторы компании Enzyme не раз сталкивались с недостатками 2D-проектирования. “Время, затраченное на координацию обязанностей и выполнение чертежей вручную, увеличивает риск возникновения ошибок”, – отмечает Эухенио Фонтан Янес. “BIM-проектирование позволило нам достичь отличных результатов при рациональном использовании времени и ресурсов”.

“BIM-проектирование позволило нам достичь отличных результатов при рациональном использовании времени и ресурсов”.Эухенио Фонтан Янес, глава отдела проектирования и партнер компании enzyme apd

О















О компании Enzyme

Компания Enzyme основана в Гонконге и специализируется на полномасштабном продуманном проектировании: от разработки концепции архитектуры и интерьера до управления проектом и его реализации. У компании имеются филиалы и партнеры в Дубае, Бали, Мадриде и Нью-Йорке.
