Плагин компании «Плазма-Т» для гидравлического расчёта установок

Компания ПЛАЗМА-Т – один из лидеров рынка пожарной безопасности России активно следует трендам строительной отрасли и технологиям, оказывающим на неё существенное влияние, в частности, технологии информационного моделирования (BIM).

Последняя разработка – плагин гидравлического расчёта установок «ГРУ-Плазма-Т», который позволяет автоматизировать выполнение гидравлического расчёта систем спринклерного/дренчерного пожаротушения проектируемых в Revit. Важно также отметить, что расчет с помощью плагина «ГРУ-Плазма-Т» выполняется по методике расчета параметров АУП рекомендуемой в СП5.13130.2009, Приложение «В» и не имеет аналогов на российском рынке. «ГРУ-Плазма-Т» позволяет производить расчёт не только тупиковых, но и кольцевых трубопроводов спринклерных и дренчерных систем пожаротушения.

Программный продукт позволяет осуществлять расчет системы пожаротушения на базе гидравлической схемы состоящей из 3D-моделей семейств трубопроводов, спринклерных оросителей и фасонных изделий.

Скачать плагин можно в личном кабинете на официальном сайте Plazma-t.ru после регистрации.

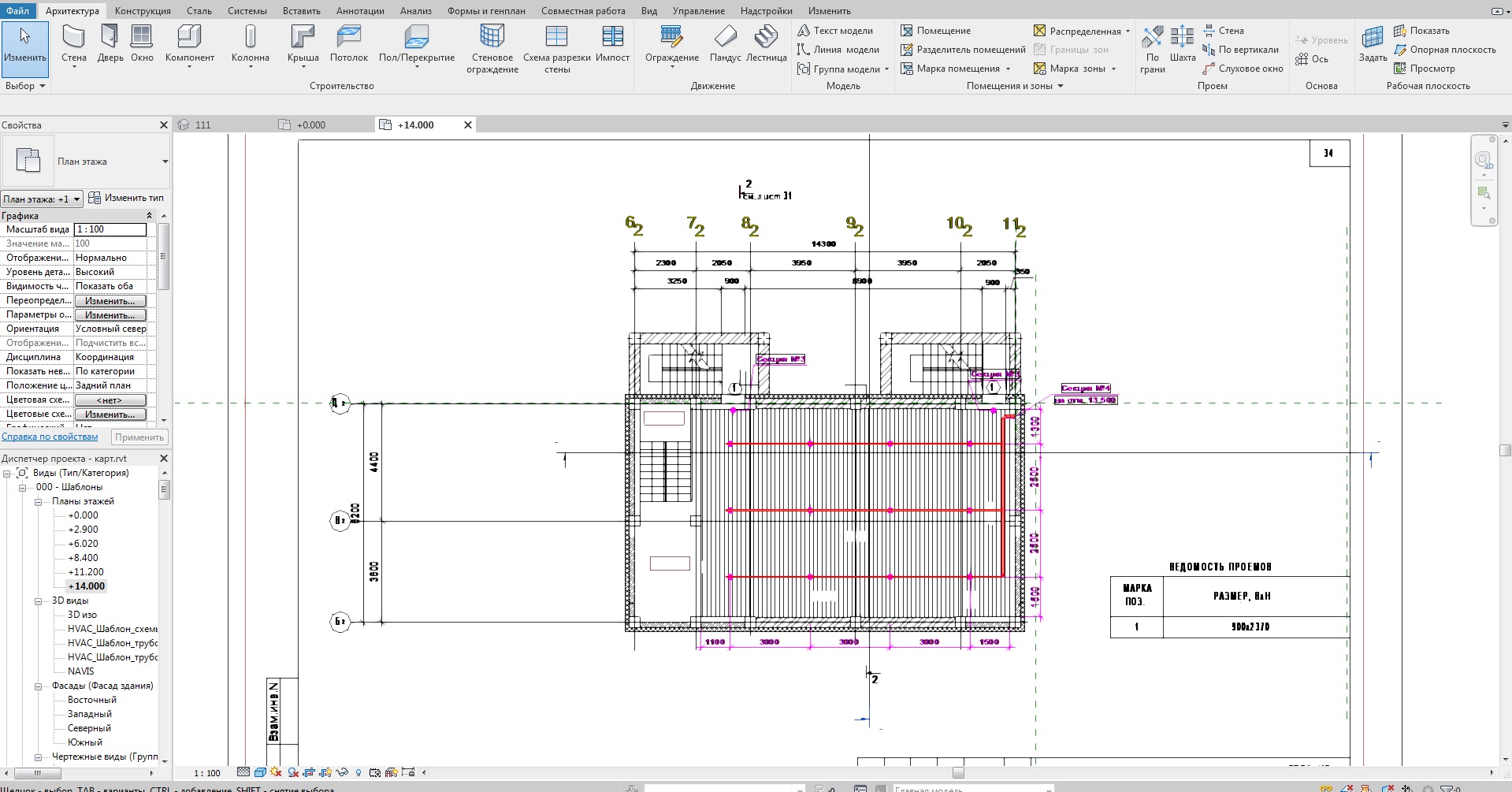

Как работает плагин «ГРУ-Плазма-Т»

После того, как вы определились с расчетной защищаемой площа-дью, количеством и местом расположения оросителей, а также мар-кой оросителей, необходимо указать параметры оросителей в их свойствах и свойствах типа.

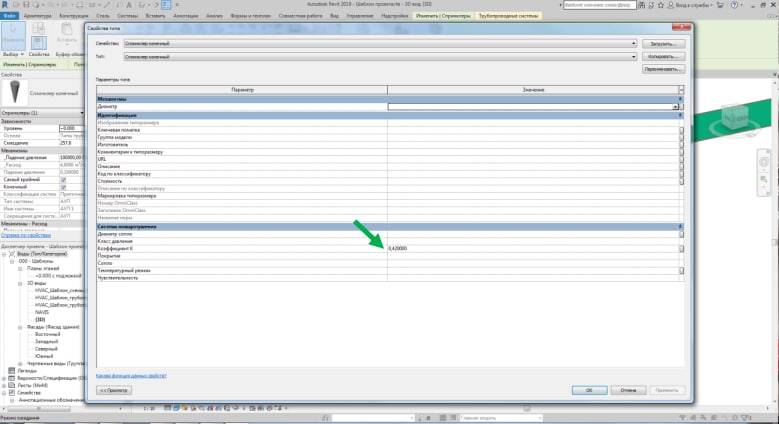

Коэффициент производительности (коэффициент К) оросителей указывается в свойствах типа оросителя.

Семейство параметризованного оросителя размещено в личном кабинете вместе с программой гидравлического расчёта.

Программа

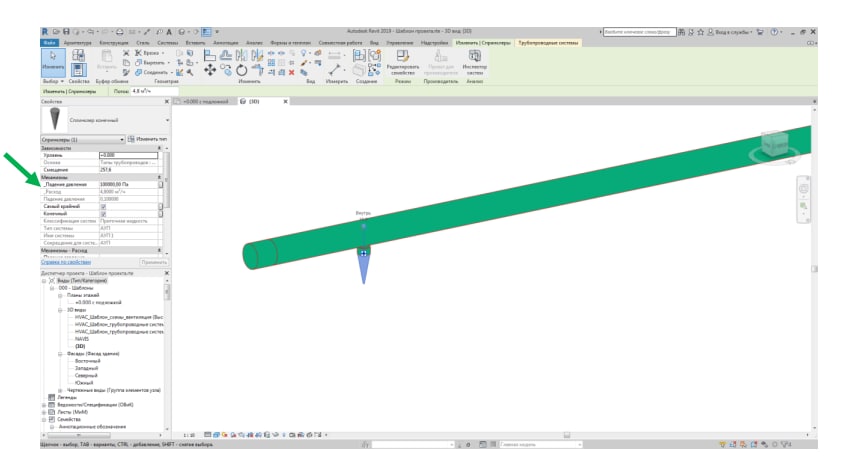

Давление у диктующего оросителя указывается в свойствах оросителя.

Программа

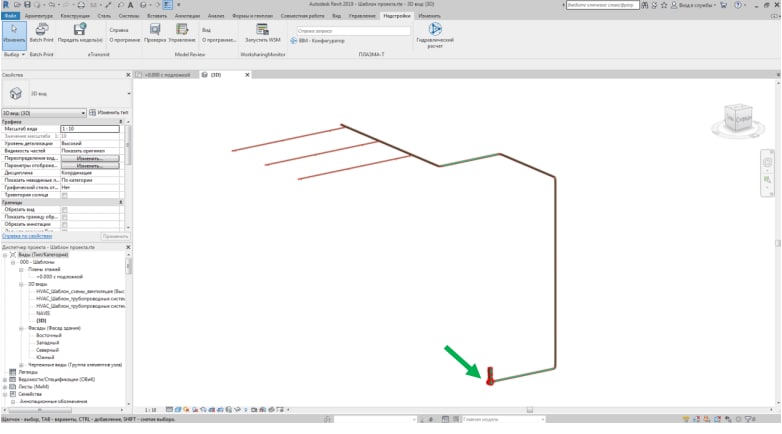

После этого необходимо временно подключить к вашей расчётной секции насосный агрегат. Это необходимо, чтобы программа понимала, откуда будет подаваться вода в вашу расчётную секцию. После выполнения гидравлического расчёта насосный агрегат нужно удалить из расчётной секции.

Программа

В случае с кольцевой схемой питающих трубопроводов необходимо воспользоваться семейством «Тройник», указав направление потока воды по самому длинному из полуколец для расчёта потерь давления в кольцевом трубопроводе. Семейство «Тройник» размещено в личном кабинете вместе с программой гидравлического расчёта.

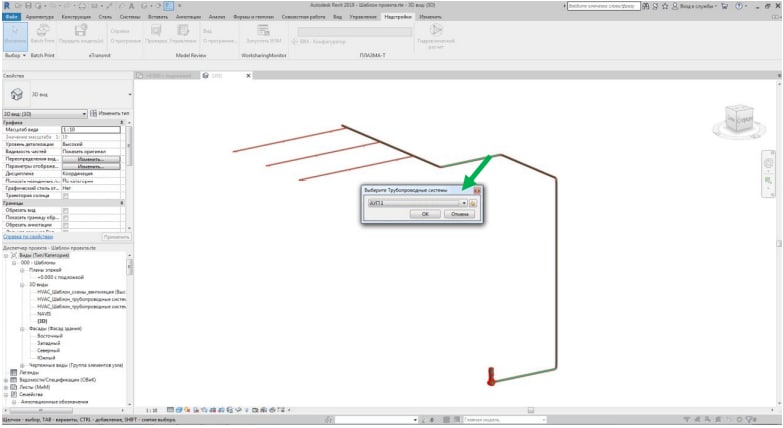

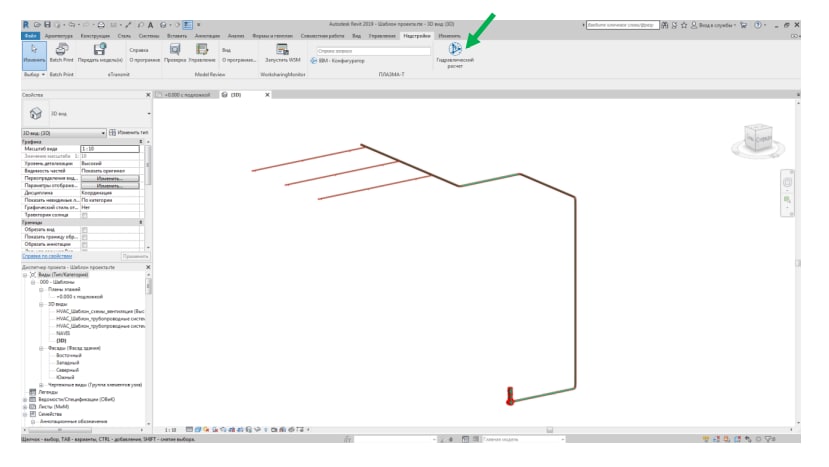

Далее нужно нажать на логотип программы для перехода в окно выбора трубопроводной системы для продолжения гидравлического расчёта.

Программа
Программа

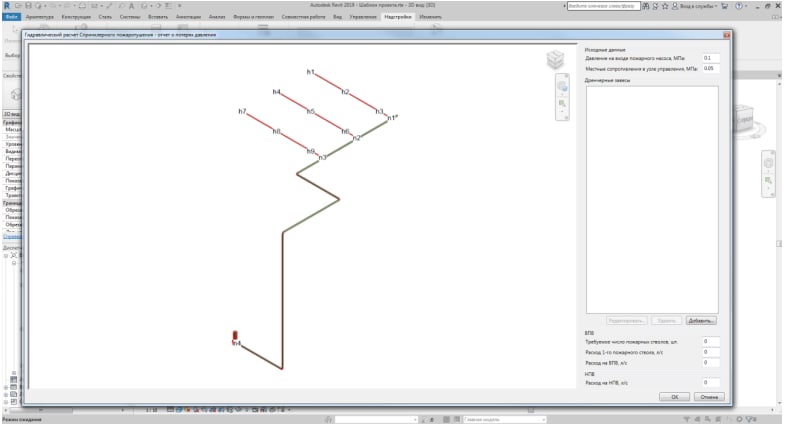

В следующем окне программы гидравлического расчёта показана расчётная секция.

В этом окне нужно указать давление на входе пожарного насоса, местные сопротивления в узле управления.

Программа

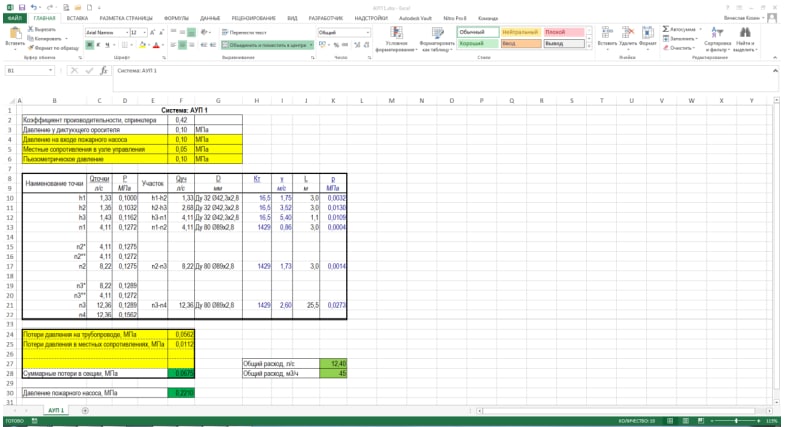

Далее программа выведет результаты гидравлического расчёта в виде EXCEL-таблицы.

Программа

По результатам получившегося требуемого расхода и напора огнетушащего вещества, вы можете подобрать моноблочную насосную установку пожаротушения при помощи программы «Конфигуратор» Спрут-НС и Спрут-PSL.

Исполнение моноблочных насосных установок подбирается в программе «Конфигуратор» Спрут-НС и Спрут-PSL.

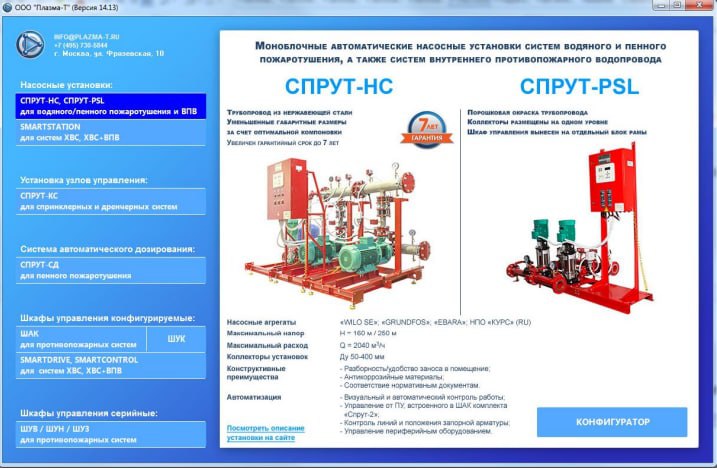

image-0 Окно программы «Конфигуратор» Спрут-НС и Спрут-PSL

Скачать плагин в личном кабинете на официальном сайте Plazma-t.ru→
