Применение BIM в проекте реставрации дома-музея А.П. Чехова

Заказчик:

Ситуация:

Целью проекта стало восстановление исторического облика фасадов и интерьеров здания и его приспособление к современному использованию.

В ходе выполнения пилотного проекта специалистами ЦНРПМ была полностью проработана архитектурная часть здания (рис.2).

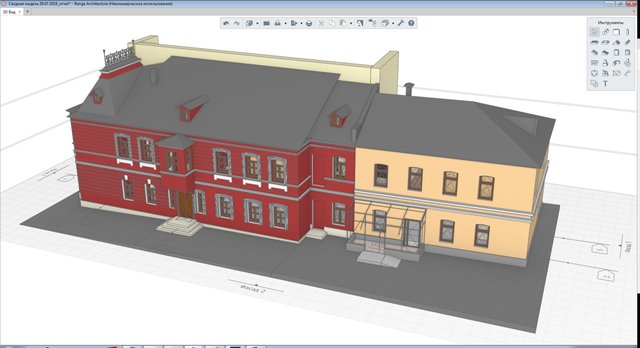

Рисунок 2 – Архитектурная модель объекта, выполненная в Renga

Для проектирования уникальных архитектурных деталей, оконных профилированных наличников, карнизов с разными профилями, декоративных элементов использовался удобный инструмент «Редактор профилей», позволяющий создать любые произвольные формы профиля как фиксированного размера, так и параметрические (рис. 3).

Рисунок 3 – Архитектурные детали, проработанные в Renga

В связи с тем, что объект неоднократно перестраивался, здание имеет три типа кровель: односкатная, вальмовая и шатер с декоративным кованым ограждением. Для проектирования использовался инструмент «Крыша», который позволяет создавать крыши любой формы (рис. 4).

Рисунок 4 – Крыша здания

Декоративное кованое покрытие шатра выполнено инструментом «Балка», для которого был создан специальный профиль в «Редакторе профилей» (рис. 5).

Рисунок 5 – Шатер

Проработана конструктивная часть здания, в частности спроектированы межэтажные перекрытия с применением железобетонного профиля, стальных двутавровых и деревянных балок (рис. 6).

Рисунок 6 - Межэтажные перекрытия здания

Под кровлей спроектирована стропильная система, состоящая из деревянных бревен и бруса различного сечения (рис. 7).

Рисунок 7 – Стропильная система

Инженерная часть здания, включающая системы отопления, вентиляции и кондиционирования, водоснабжения и водоотведения, была разработана в программе MagiCAD, так как на момент старта пилотного проекта продукт Renga MEP еще не был выпущен. Объекты инженерных систем были импортированы в Renga через формат IFC и размещены в модели (рис. 8).

Рисунок 8 – Инженерные системы, импортированные в Rengaиз MagiCAD

По созданной информационной модели проектировщики получили необходимые чертежи фасадов (рис.9), разрезов (рис.9), планировок (рис. 10).

Рисунок 9–Чертеж фасада здания и разрез 1-1

Рисунок 10–План 1-го этажа

На выполнение проекта ушло 20 рабочих дней.

В результате, итоговая 3D-модель (рис. 11), спроектированная в полном соответствии с техническим заданием проекта, была передана заказчику.

Рисунок 12 – Итоговая модель объекта

Несмотря на то, что здание, выбранное для пилотного проекта, насыщено архитектурными деталями, проектировщикам ФГУП ЦНРПМ удалось успешно его выполнить. В ходе проекта была осуществлена реставрация всех фасадов здания,проведена замена водосточных труб и отливов на окнах. Интерьер здания также был обновлен: понижена отметка пола на первом этаже, выполнена реставрация поверхности стен, карнизов, лестницы и других объектов. Осуществлена полная замена существующего кровельного покрытия на цинк-титан по сплошной обрешетке. В целях приспособления здания к современному использованию, специалисты ЦНРПМ спроектировали большую зону фойе, гардеробную, санузлы, сцену,гримерные и зону для музейной экспозиции.

В процессе реализации проекта специалисты предприятия пришли к выводу, что система Renga является современным удобным инструментом для реализации BIM-технологии и успешно решает задачи проектировщиков. В системе Renga была получена трехмерная модель объекта, соответствующая требованиям заказчика. При визуальной проверке модели были обнаружены и исправлены коллизии, возникшие во время проработки проекта в двухмерном пространстве.

Еще одним итогом пилотного проекта стала концепция создания электронной библиотеки параметрических элементов памятников архитектуры и типовых сооружений, наиболее характерных для той или иной эпохи. Применение такой библиотеки даст специалистам возможность не только изучать памятники архитектуры, но и более эффективно использовать современные информационные технологии в реставрационном проектировании.
