Проект создания комплексной 3D-модели сооружений подготовки пластовой воды

Технологическая схема. На начальном этапе технологическим отделом была разработана технологическая схема, которую наполнили необходимыми атрибутами с требуемыми характеристиками (рис. 1).

Рис. 1. Технологическая схема, наполненная атрибутивными данными

«Благодаря инструментарию Model Studio CS, каждая линия и оборудование на схеме имеют всю необходимую атрибутивную информацию и нужные характеристики: указаны группы и категории трубопроводов, рабочие и расчетные давления и температуры, номера линий, наличие теплоизоляции и так далее», — подчеркнула Лилия Щербаева, инженер-проектировщик отдела монтажного проектирования.

Затем технологическая схема экспортировалась в базу данных проекта, что позволило сформировать иерархию по каждой позиции технологической площади в соответствии с генпланом.

Трубопроводы и генплан. В 3D-модели на генплане расставляются оборудование и, в автоматическом режиме, опоры трубопроводов (рис. 2, 3). Проектировщик вносит эти элементы в трехмерную модель на основе разработанной технологической схемы и структуры проекта.

Рис. 2. Расстановка оборудования на генпланеРис. 3. Расстановка оборудования, выполненная в соответствии с технологической схемой в ПО Model Studio CS Трубопроводы

Для смежных отделов. Специалистами НТЦ и «СиСофт Девелопмент» были разработаны формы спецификаторов и шаблоны для экспорта заданий смежным отделам. Для теплотехнического отдела были составлены таблицы с данными о протяженности технологических линий, их диаметре и количестве опор, о перекачиваемой среде и ее характеристиках, наличии теплоизоляции и пр. Для строительного отдела автоматически формируется таблица с информацией о фундаментах зданий и сооружений с указанием наименований оборудования, его позиций по генплану, габаритов и т.д. Для строительного отдела также автоматически были сформированы задания по опорам, — а эта работа, как правило, занимает больше всего времени у проектировщиков. Нормативные документы также входили в этот «пул».

Спецификация. Спецификация оборудования, изделий и материалов тоже формировалась автоматически, причем вносилась поправка на 3,8% с учетом отходов на всей протяженности трубопроводов. В автоматическом режиме формировалась и ведомость объемов работ из текущего комплекта рабочей документации. Лилия Щербаева отметила, что таким образом исключаются неточности в работе.

Раскладка кабелей. Главный специалист электротехнического отдела Алексей Беляев рассказал об опыте применения Model Studio CS Кабельное хозяйство для выполнения заданий по раскладке кабелей (рис. 4). Он подробно рассмотрел возможности и недостатки той версии программы, которой пользовались вначале специалисты НТЦ, и уточнил, что при применении новой версии, доработанной разработчиком на основе замечаний заказчика, прежних проблем с раскладкой кабеля уже не возникало. Успешно применялся инструмент «Трасса по сечению».

Рис. 4. Первичная раскладка кабелей для определения объема полок

Строительные решения. Своим опытом по выполнению строительной части проекта поделился главный специалист АСО-1 Илья Гаевский. За время реализации проекта специалистами его подразделения было проведено тестирование Model Studio CS Строительные решения, доработаны шаблоны и преднастроенные проекции, получены 2D-чертежи, ведомости объемов работ, спецификации МТР (рис. 5). Была также отработана методика взаимодействия со смежными отделами.

Рис. 5. Пилотный проект в ПО Model Studio CS Строительные решения

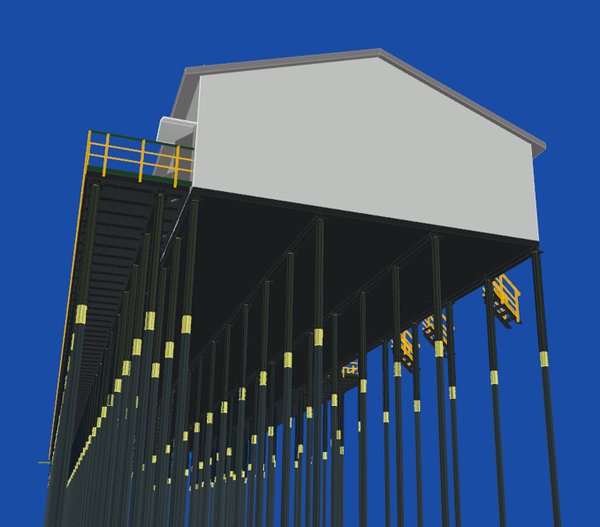

Набор атрибутов «Свая». С помощью Model Studio CS специалисты строительного подразделения НТЦ разработали 3D-модель свай (рис. 6), позволяющую выполнять таблицы свай и сбор объемов свайных работ в автоматическом режиме.

«Формирование 3D-модели позволяет создать эффективную среду, данные из которой могут использоваться на разных этапах разработки проектной документации, в том числе при расчете свайных фундаментов. Таким образом мы можем минимизировать влияние человеческого фактора на результаты расчета, а также уточнить характеристики свай, уменьшить трудозатраты по расчету и проектированию свайных фундаментов», — отметил Илья Гаевский.

Специалисты НТЦ, которые поделились своим опытом применения Model Studio CS, с удовлетворением отметили оперативность отклика сотрудников «СиСофт Девелопмент», быстро отвечавших на поставленные вопросы, реагировавших на замечания, а также общую согласованность действий.

Рис. 6. Разработка 3D-модели свай

Продолжение следует

ООО «НК „Роснефть“ — НТЦ» уже несколько лет работает в Model Studio CS — это продукт отечественного разработчика АО «СиСофт Девелопмент». После реализации нескольких проектов в этом программном комплексе руководство «НК „Роснефть“ — НТЦ» всерьез задумалось о расширении штата сотрудников со знанием технологий информационного моделирования (ТИМ).

В круг обязанностей ТИМ-менеджеров входит, например, администрирование библиотеки элементов, создание шаблонов спецификаций и прочие ответственные действия. Кроме того, эти специалисты должны осуществлять техническую поддержку проектировщиков в сфере BIM-моделирования.

К знаниям и опыту соискателя на должность ТИМ-координатора предъявляются особые требования, к которым относится обязательное знание программы Model Studio CS и желательно — опыт работы с этим ПО.

Описание подготовлено на базе докладов сотрудников ООО «НК „Роснефть“ — НТЦ» на практической конференции «ТИМИ-2023. Технологии информационного моделирования и инжиниринга»: Лилии Щербаевой, инженера-проектировщика отдела монтажного проектирования; Алексея Беляева, главного специалиста электротехнического отдела; Ильи Гаевского, главного специалиста АСО-1.

Изображения предоставлены ООО «НК „Роснефть“ — НТЦ».
