Начинаем эксклюзивную серию статей о проектах-участниках конкурса BuildingSMART 2022. Это одно из самых крупных и важных событий в области информационного моделирования для мировой строительной отрасли. Итоги нынешнего года подводили с 19 по 21 октября в Канаде.
Проект железной дороги в Норвегии с использованием OpenBim

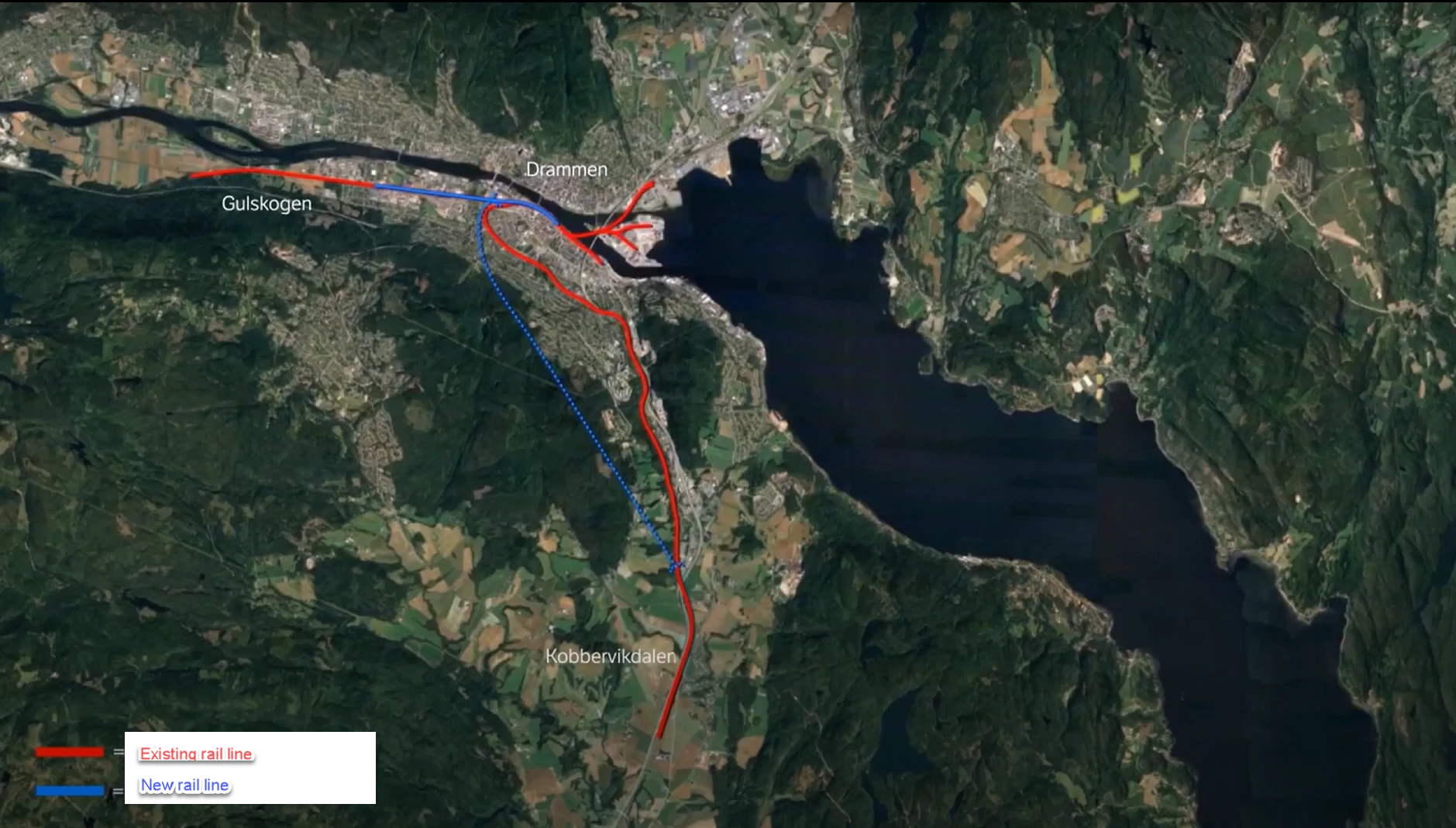

Сегодня расскажем о строительстве двухпутной железной дороги между городами Драммен и Коббервиякдален в рамках модернизации линии Вестфолд в Норвегии. Проект разработала компания Norconsult.

Заказчик Bane NOR — правительственное агентство, которое отвечает за железнодорожную инфраструктуру в Норвегии. Срок проекта: 2014-2025 гг.

BuildingSMART — независимая некоммерческая организация, которая создает и продвигает международные стандарты для инфраструктуры и строительства. Стандарты основаны на OpenBim подходе и использовании формата IFC.

image-0

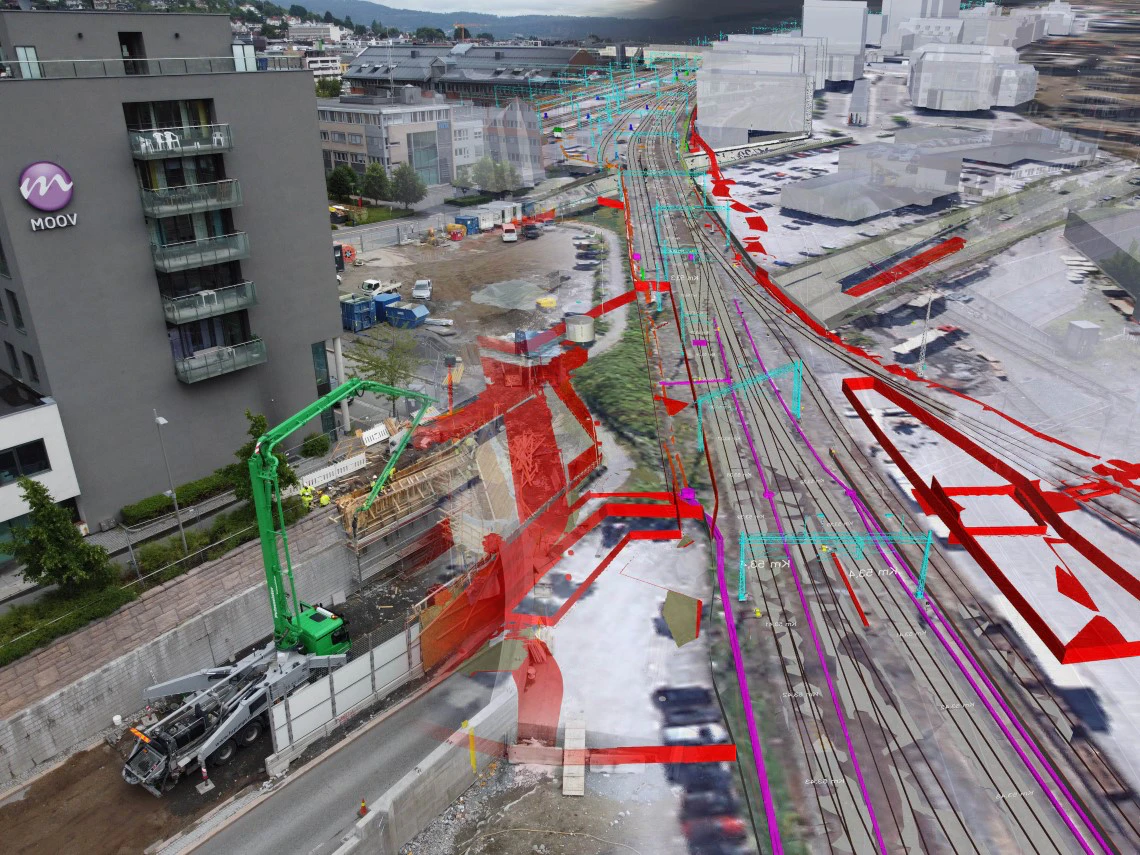

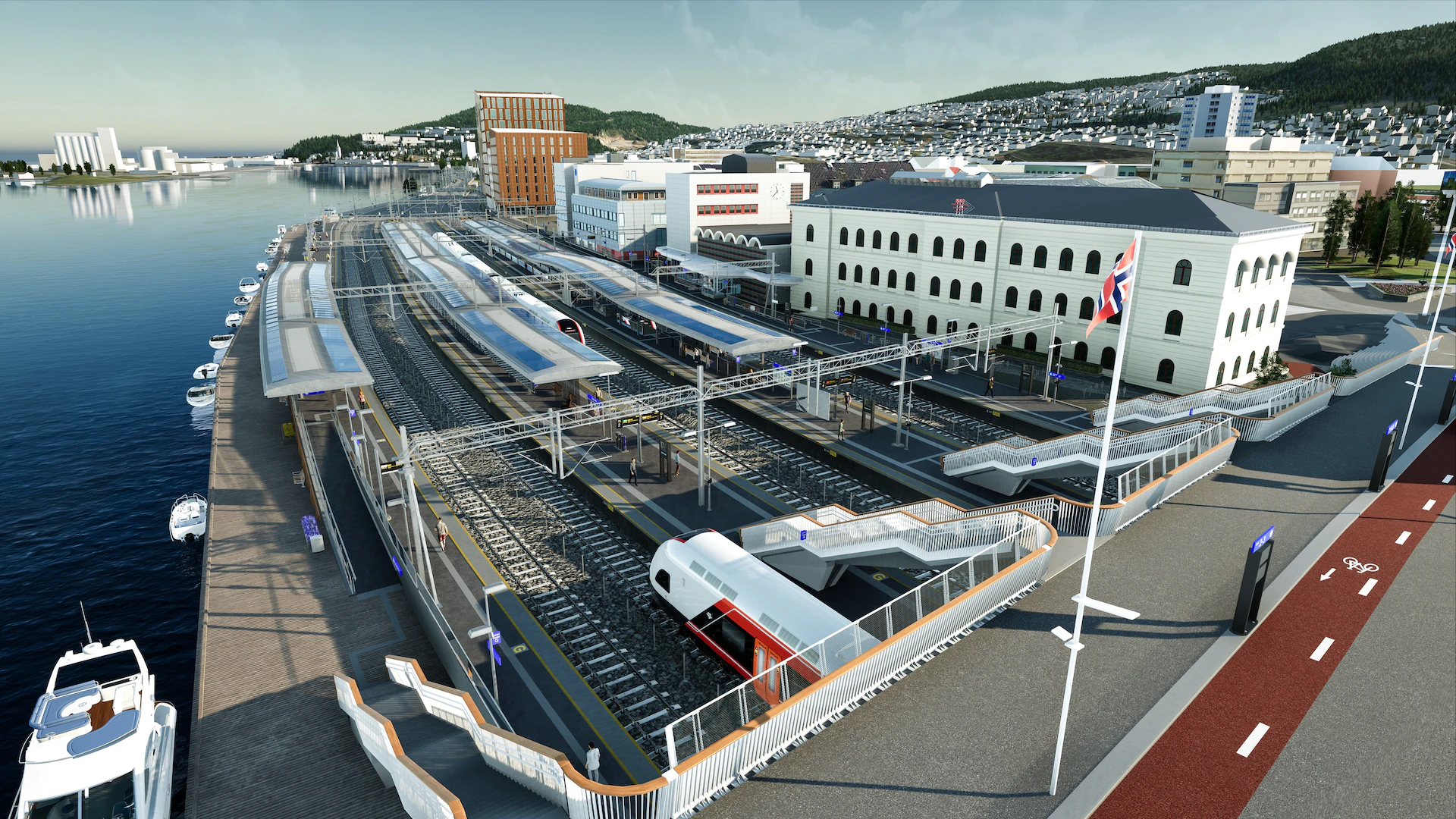

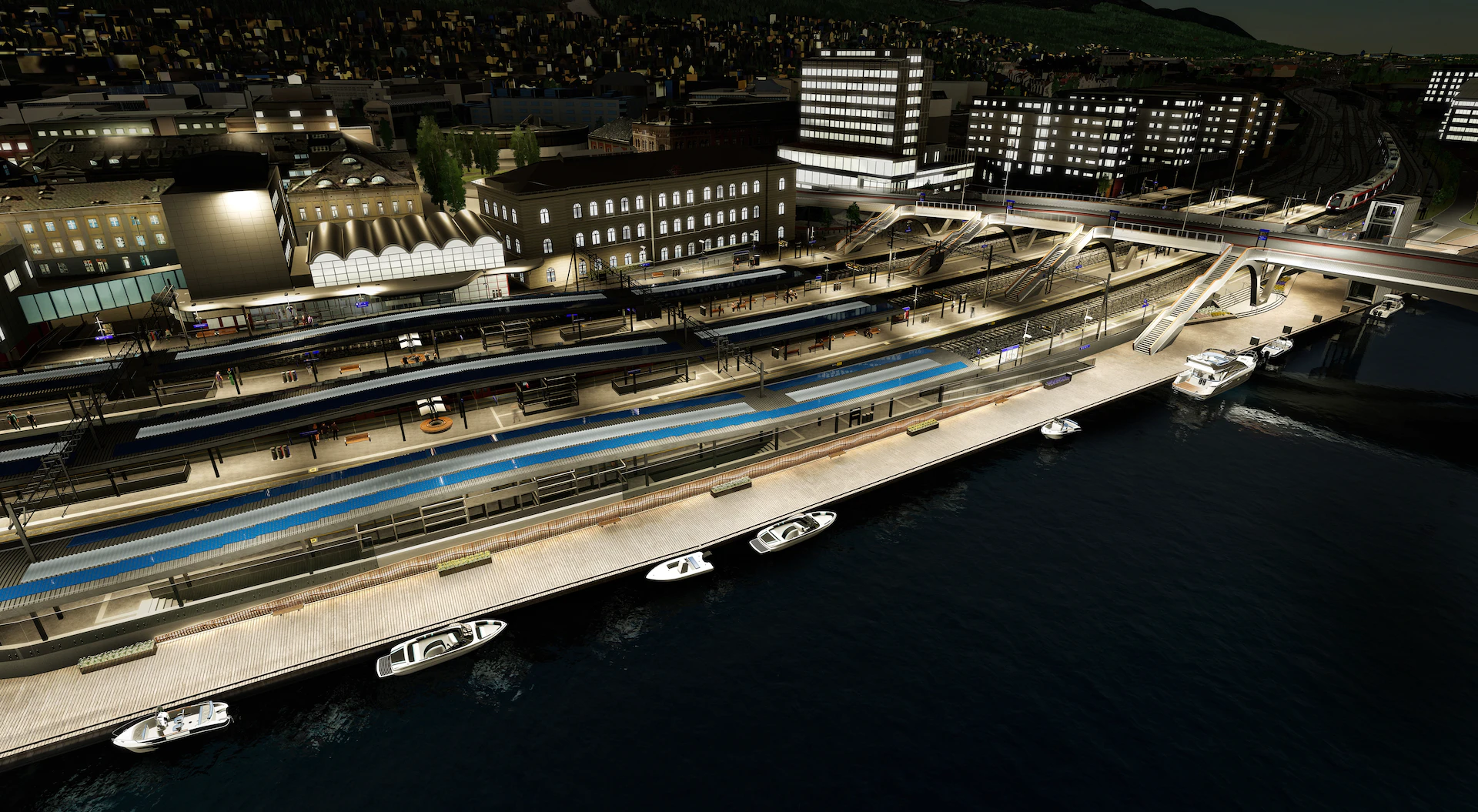

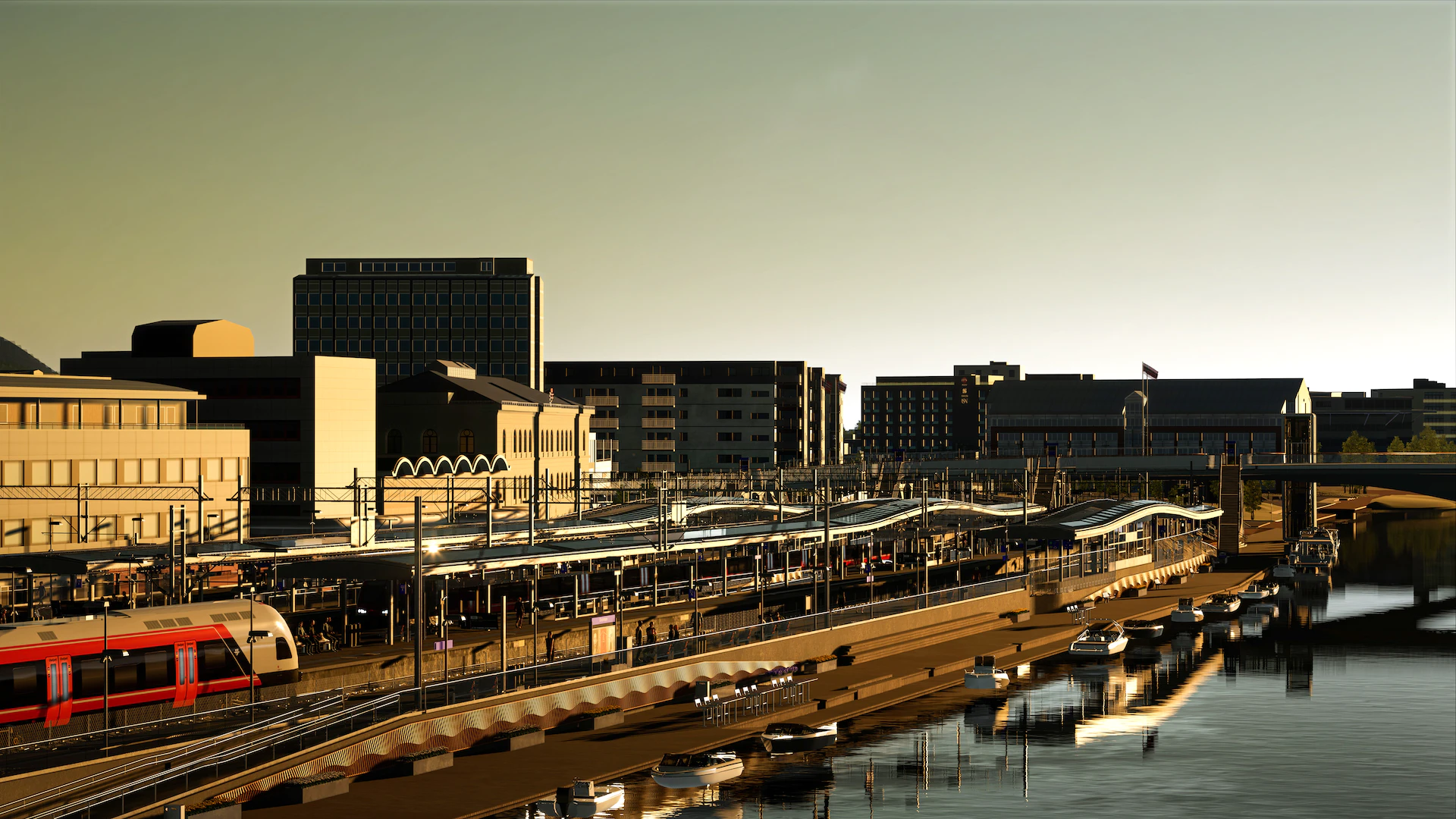

Строительство дороги ведется в центре города Драммен и осуществляется в несколько этапов. При этом движение поездов интегрировано в строительные работы. Существующая железнодорожная линия работает, поэтому важна коммуникация между всеми участниками проекта и сотрудниками станции.

image-0

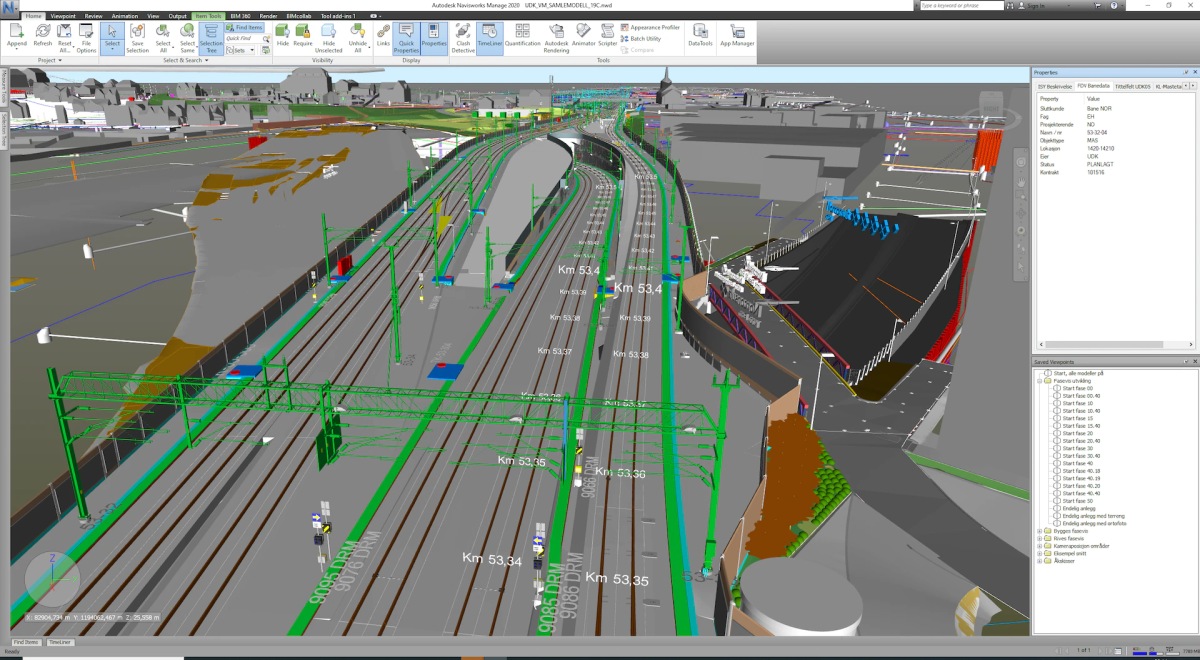

Команда поставила перед собой цель — использовать OpenBIM уже на концептуальной стадии

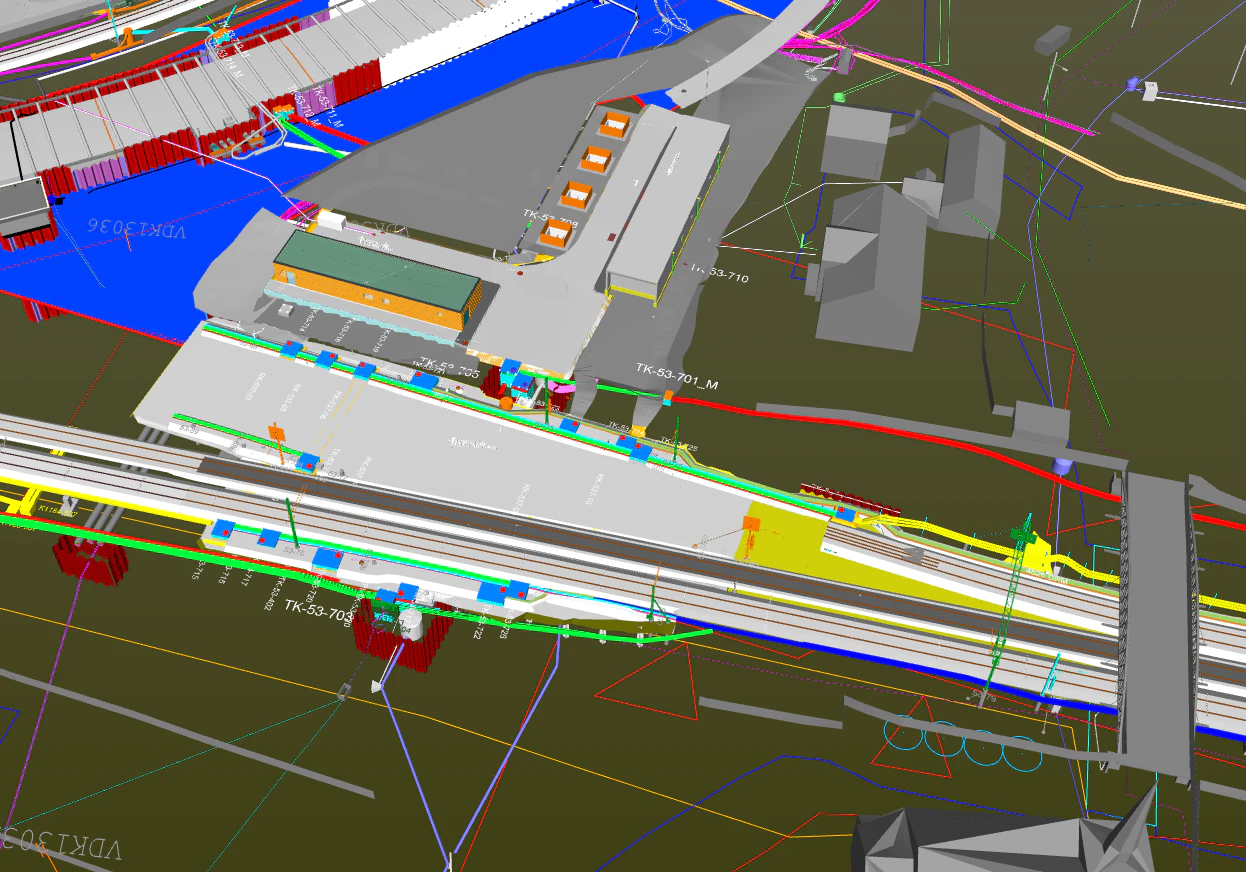

Это означало, что специалисты всех технических направлений работы, включая сигнализацию и электротехнику, предоставляли модели в формате IFC со всей соответствующей информацией. Благодаря этому сократили количество чертежей на 80%.

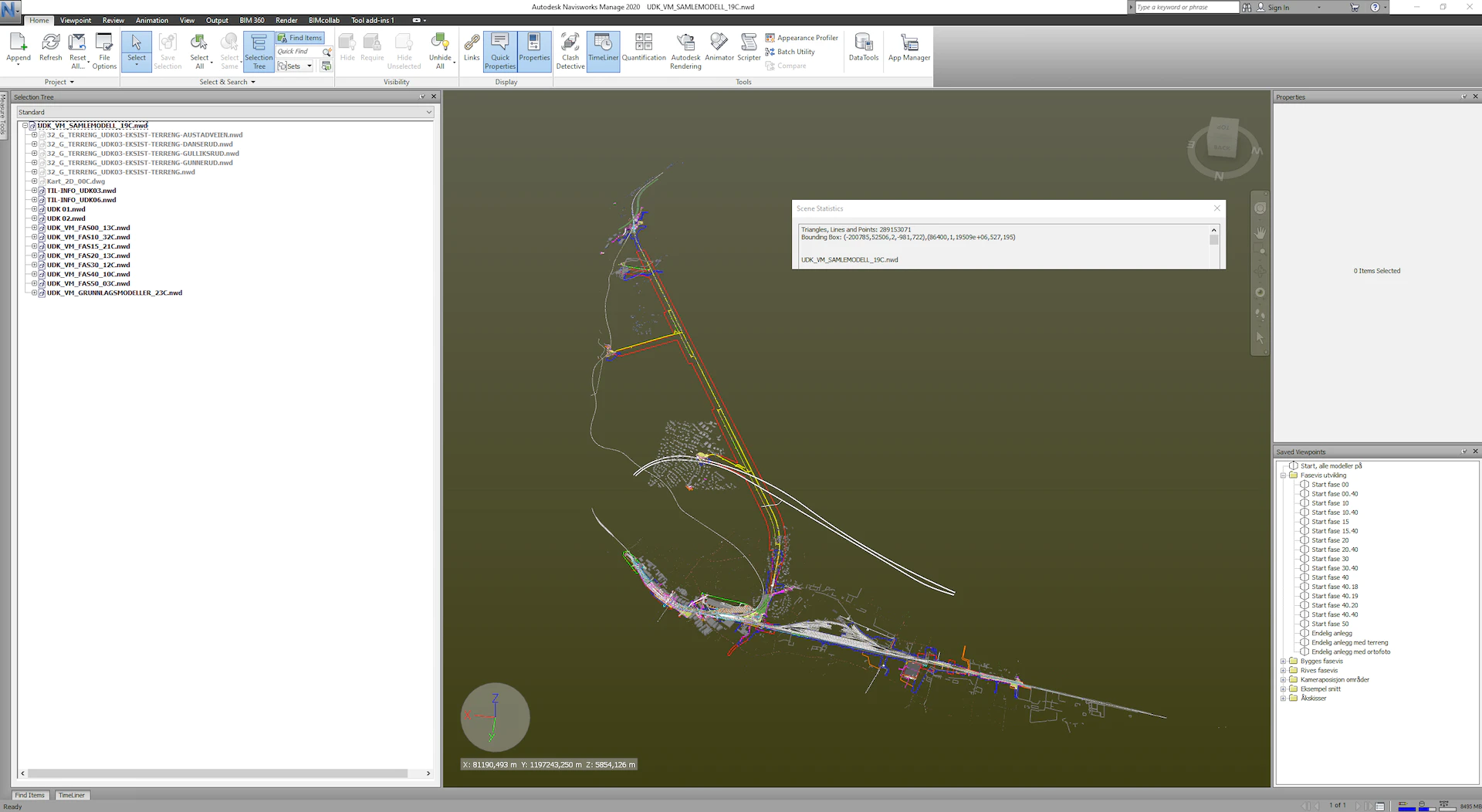

image-0

Чтобы модели можно было использовать на протяжении всего жизненного цикла проекта — в проектировании, на этапе торгов, строительства, тех.обслуживания — требовался высокий уровень их детализации.

Строительные работы регулировались несколькими EPC-контрактами. В них также было прописано как обязательное требование использовать openBIM и IFC.

EPC контракт — западная модель договора на строительном рынке. Контракт «под ключ», в котором за проектирование и строительство отвечает одна организация. Она может реализовать BIM модель, в которой все элементы модели связаны между собой. В модель закладываются и смета, и планы работ, и конкретные марки оборудования и материалов.

В России сперва выполняется стадия П — проект, который нужен для прохождения гос. экспертизы. Его создают в укрупненном виде, и на этом этапе он не может содержать информацию обо всех материалах и типах последующих работ. Только после прохождения экспертизы начинается стадия рабочего проектирования.

EPC контракт в западном подходе к строительству — основной юридический документ. У нас этот подход внедряется в строительную практику постепенно.

Несоответствия между контрактами и чертежами отнимали много времени и могли иметь серьезные финансовые последствия для подрядчика и клиента.

Оцифровка процессов, которые раньше делались вручную, устранила несоответствия, неточности и потенциальные юридические конфликты. Темп реализации проекта ускорился.

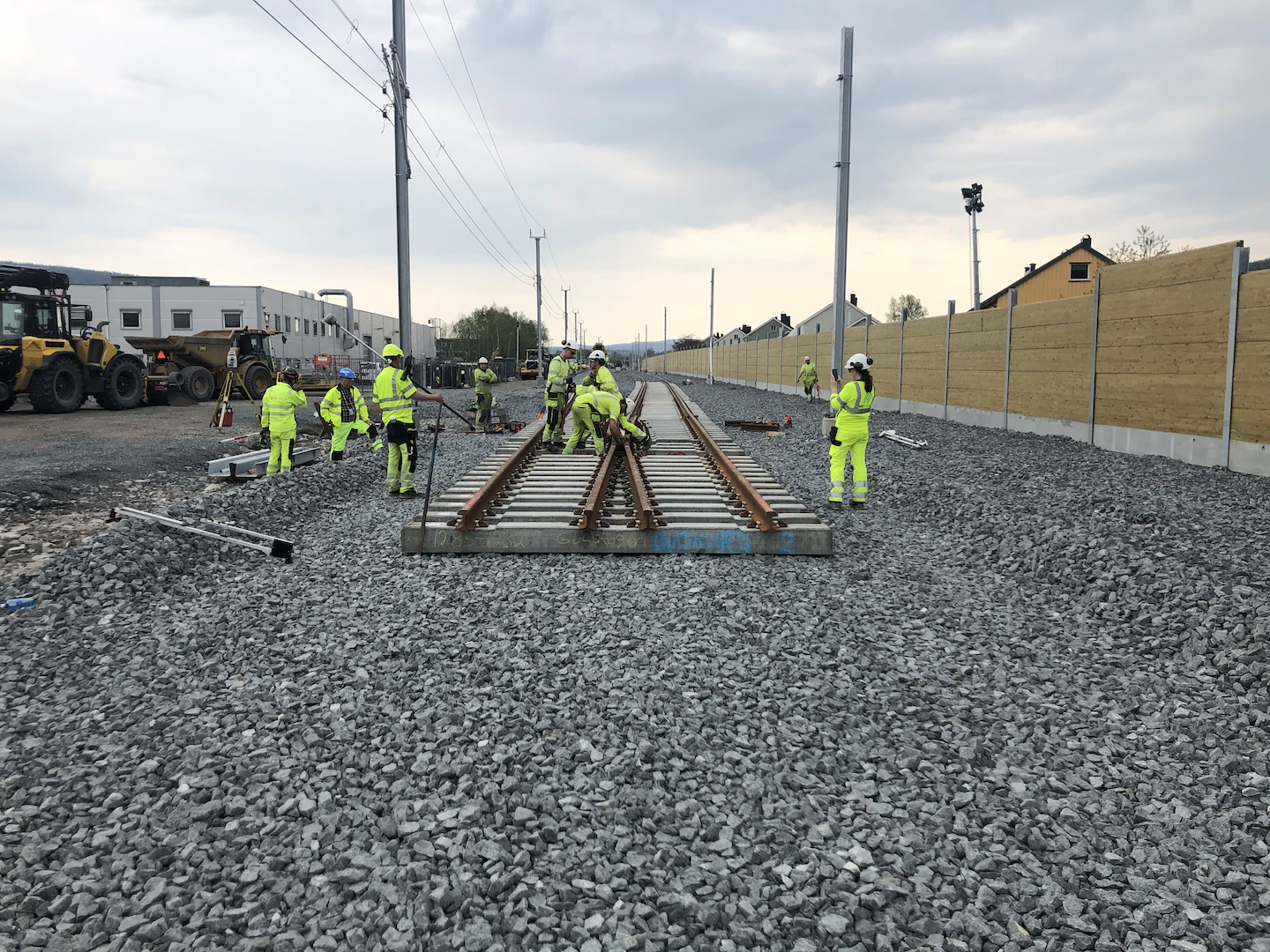

image-0

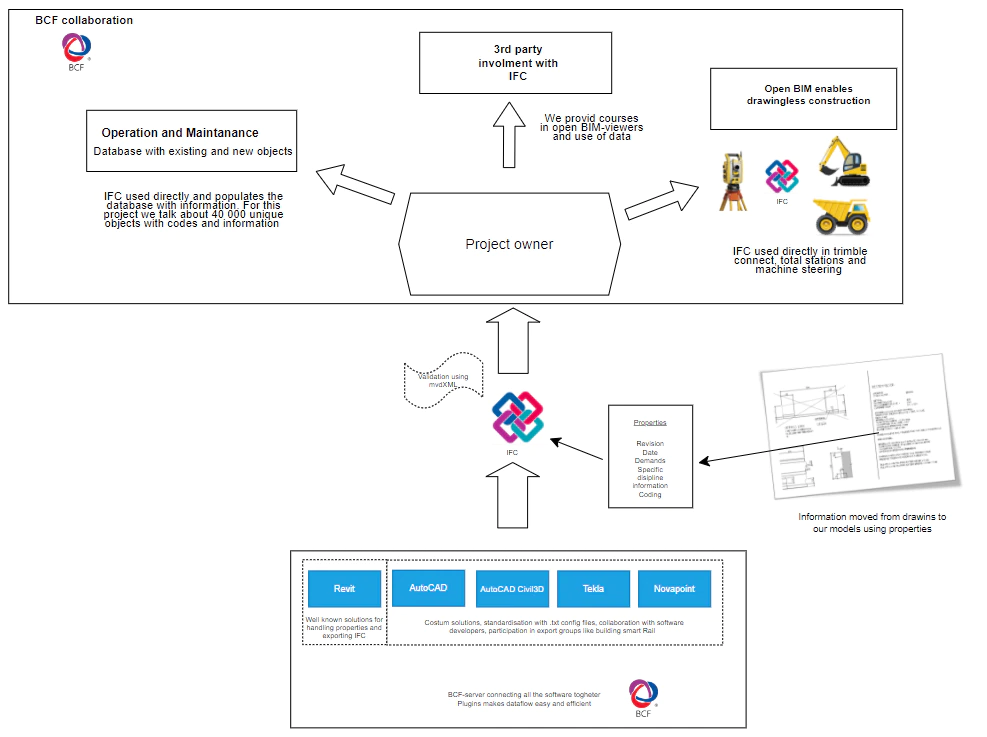

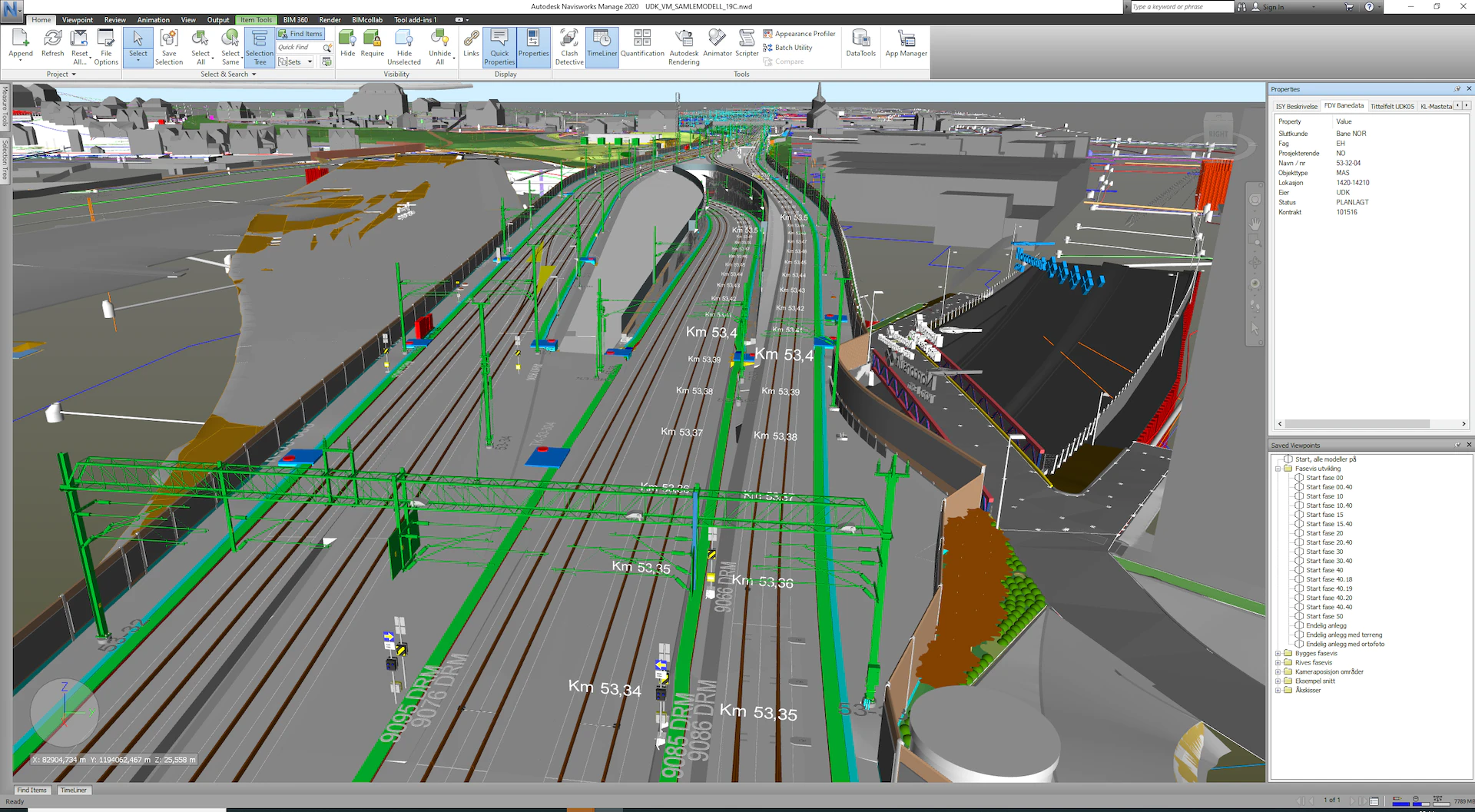

Команда проекта использовала современные инструменты информационного моделирования и подключила модели непосредственно к тендерной документации. Это стало одним из основных отраслевых нововведений, впервые реализованных в этом проекте.

image-0
image-0

Кроме специалистов по технической части над проектом работала команда проектировщиков по системе контактной сети, электричеству, телекоммуникации и сигнализации. Также инженеры-геотехники, ландшафтные архитекторы, специалисты по управлению водными ресурсами и экологической инженерии.

image-0

Техническую сложность проекта усиливал тот факт, что сама команда включала огромное количество специалистов разных направлений:

— проектирование контактных сетей;

— телекоммуникации;

— дорожное строительство;

— геотехника;

— ландшафтный дизайн;

— архитектура;

— водоснабжение;

— электроснабжение;

— и другие.

image-0

Сам размер команды порождал огромное количество сложностей:

— организационные вопросы;

— тайм-менеджмент проекта;

— работа с данными;

— контроль качества;

— взаимодействие с заказчиком;

— непосредственно процесс внедрения openBIM в качестве стандарта организации проекта.

Помимо этого важно было выстроить предельно четкое взаимодействие с подрядчиками и организовать процессы таким образом, чтобы абсолютно все необходимые данные применялись во всех моделях — без необходимости производить какие-то дополнительные расчеты на объекте строительства.

image-0
image-1
image-2

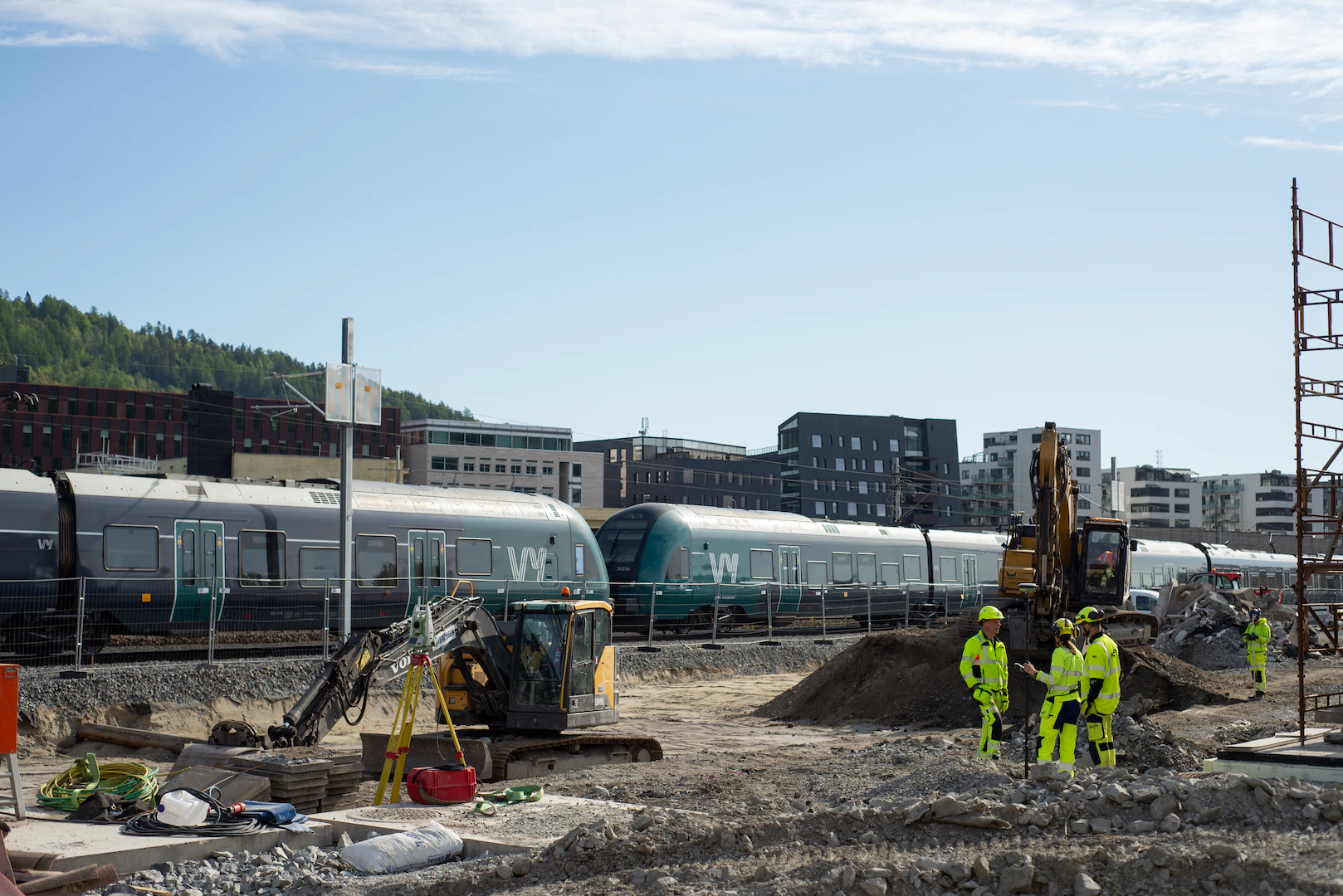

image-3

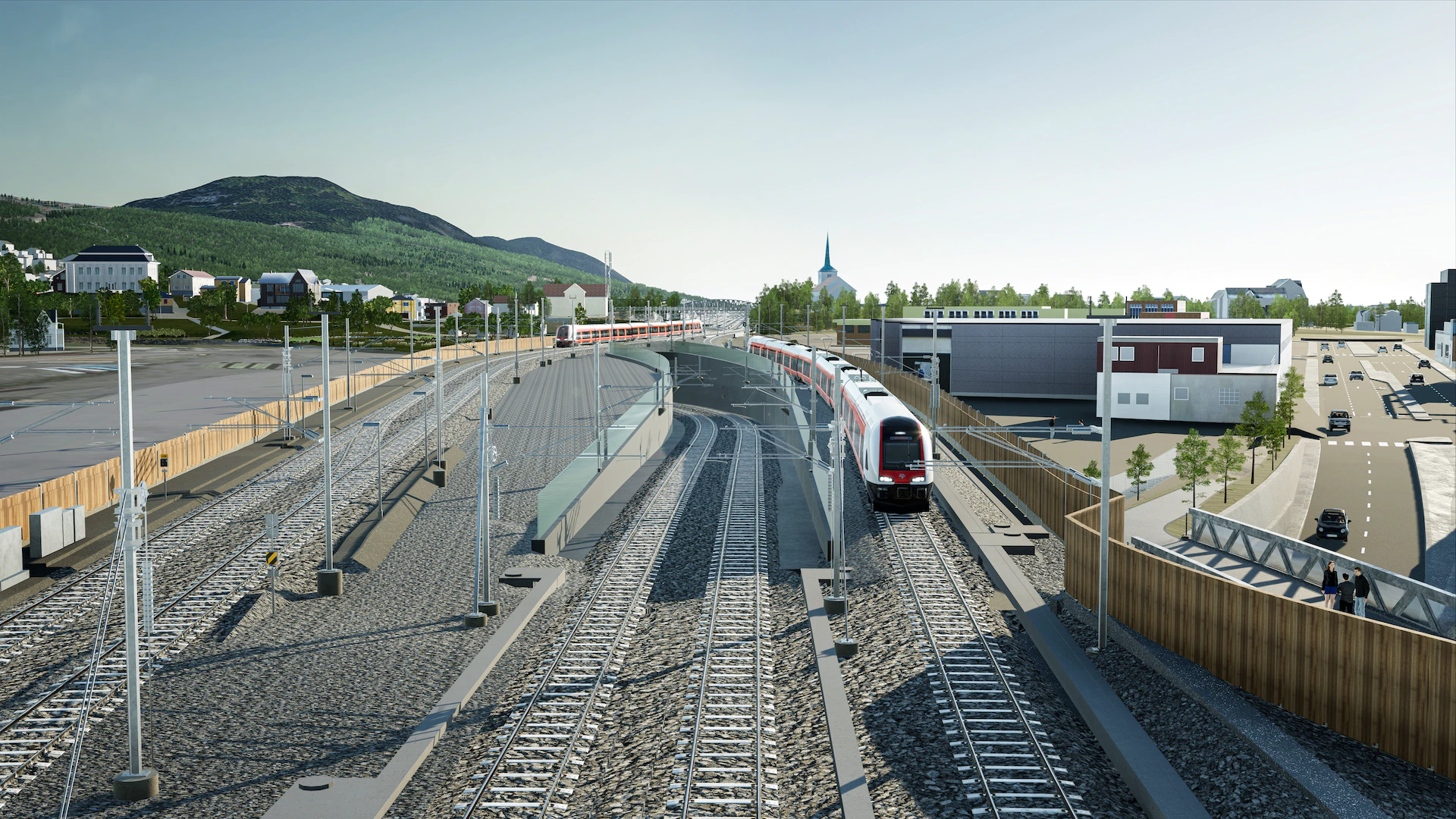

image-4

Norconsult пришлось, по сути, переосмыслить традиционные подходы к масштабным инфраструктурным проектам и бросить им вызов

Теперь, когда команда уже добилась успешного результата, можно смело заявить, что openBIM играл ключевую роль в достижении целей проекта.

image-0

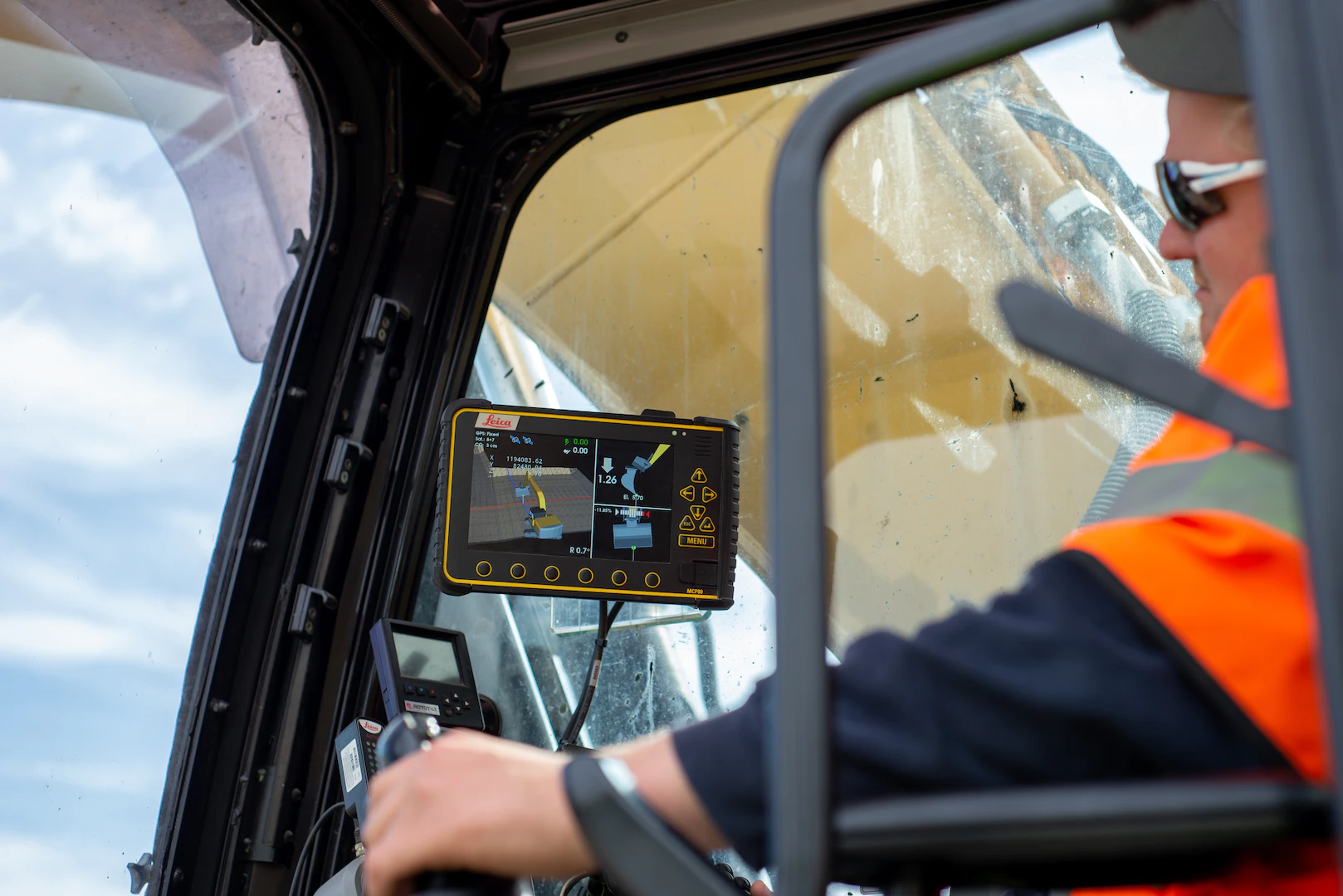

image-1

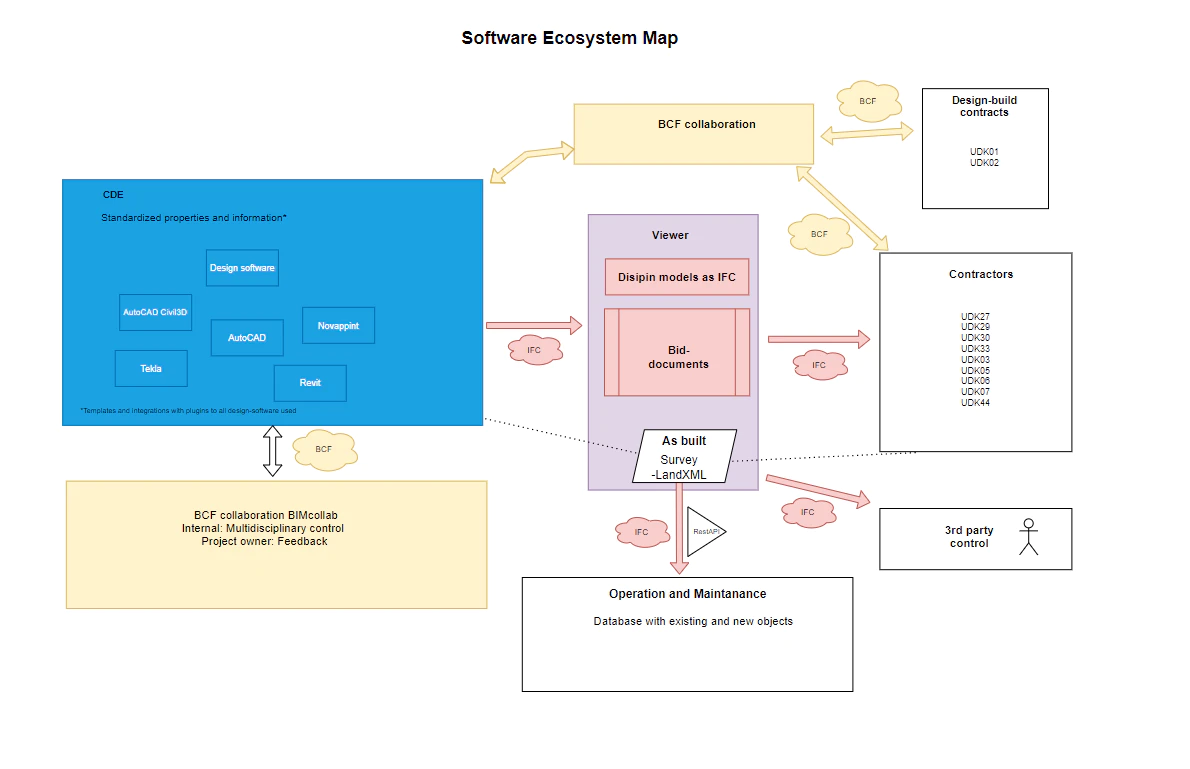

OpenBim в цифрах и фактах проекта:

— На 80% сократили использование чертежей.

— IFC файлы использовали в тендерной документации, при планировании тайминга проекта, для визуализаций, надзора, управлении и т.д.

— С помощью BCF формата сотня пользователей-участников могли совместно комментировать модели.

— Десятки пользователей различных ПО взаимодействовали между собой и с поставщиками материалов и оборудования. Это было бы невозможно при использовании закрытого стандарта.

— В рамках междисциплинарного контроля удалось выявить и предотвратить 8425 коллизий.

— Один из немногих проектов, в котором все поставки осуществлялись и продолжают осуществляться своевременно. Старт реализации проекта соответствовал оценкам, сделанным еще в 2016 году.

— Во всех контрактах прописано требование работать в концепции OpenBim, и оно соблюдено.

— Тендерная документация интегрирована непосредственно в модели.

— OpenBIM подход обеспечил корректный обмен данными и помог всем участникам использовать результаты работы друг друга как источник информации в собственной работе.

— 2 347 876 смоделированных объектов IFC.

— Автоматический аудит OpenBim-данных с помощью mvdXML.

image-0
image-1
image-0
image-1
image-2

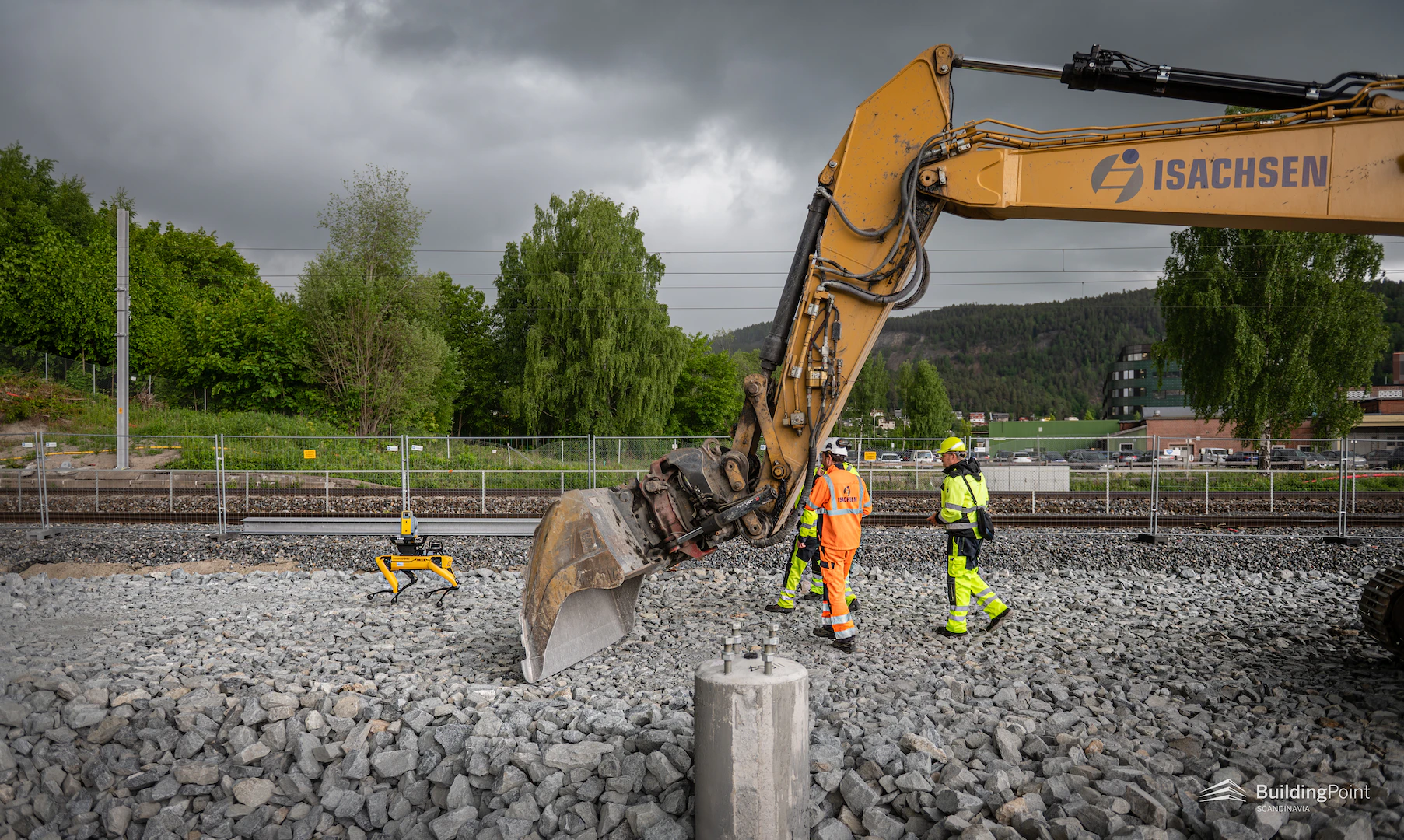

image-3

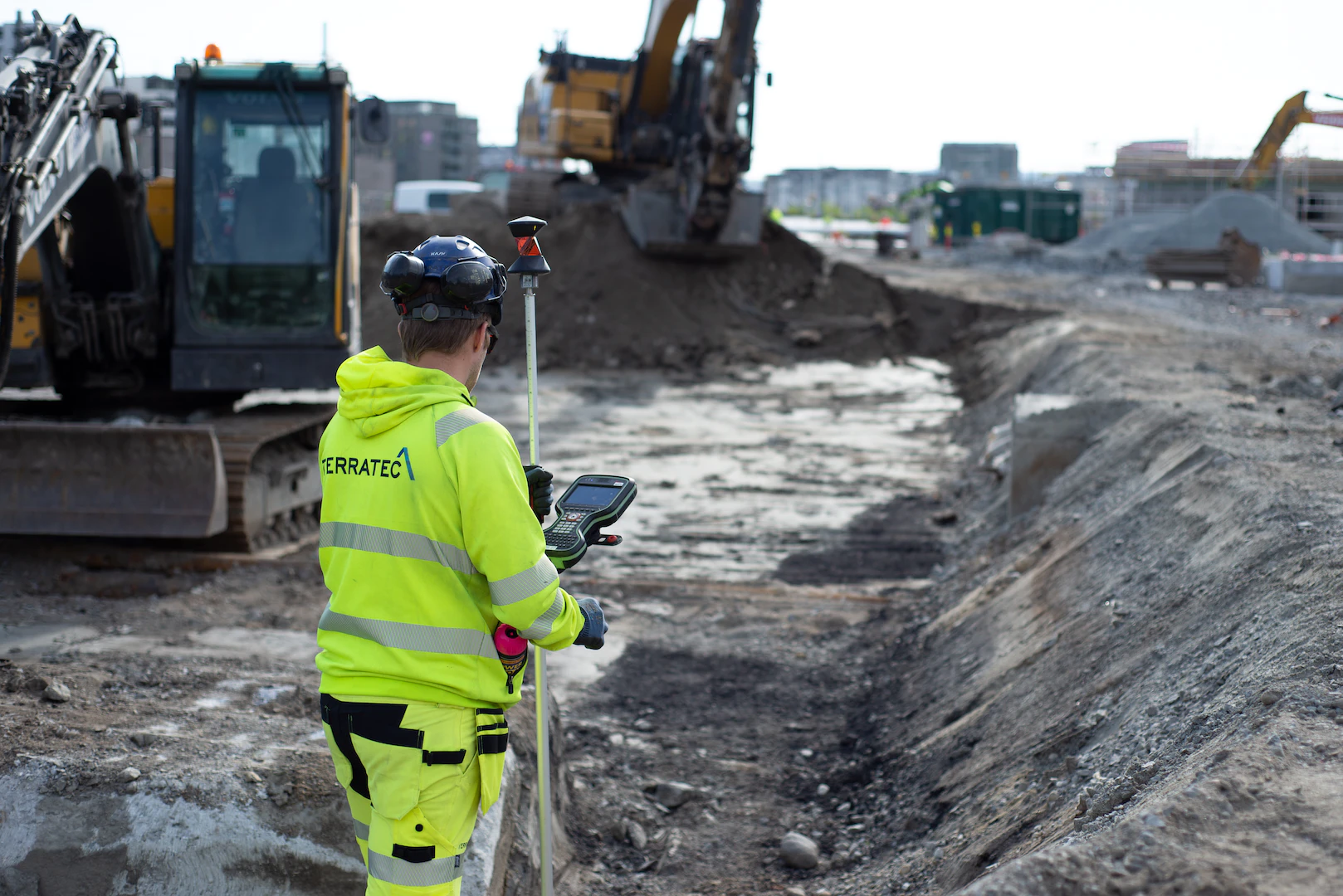

Томас Белеренген, менеджер по геодезии в Isachsen:

«Перемены всегда даются с трудом, но видимый эффект наступает, когда вы вовлекаете команду в участие в реализации этих перемен. Все, начиная от консультанта, клиента, подрядчика и заканчивая теми, кто выполняет работу на объекте.

Сложно заставить всех строителей и инженеров мыслить по-новому. Особенно когда дело доходит до отказа от использования привычных чертежей. Но когда показываешь, какой объем разной информации содержит модель и как это влияет на весь процесс строительства, то люди начинают видеть, что такой подход экономит время и сулит большую выгоду.

С помощью моделей мы смогли продемонстрировать, как небольшие изменения, перемещения объектов могут повлиять на последующие этапы реализации проекта. Грубо говоря мы показали: “что будет, если…”.»
