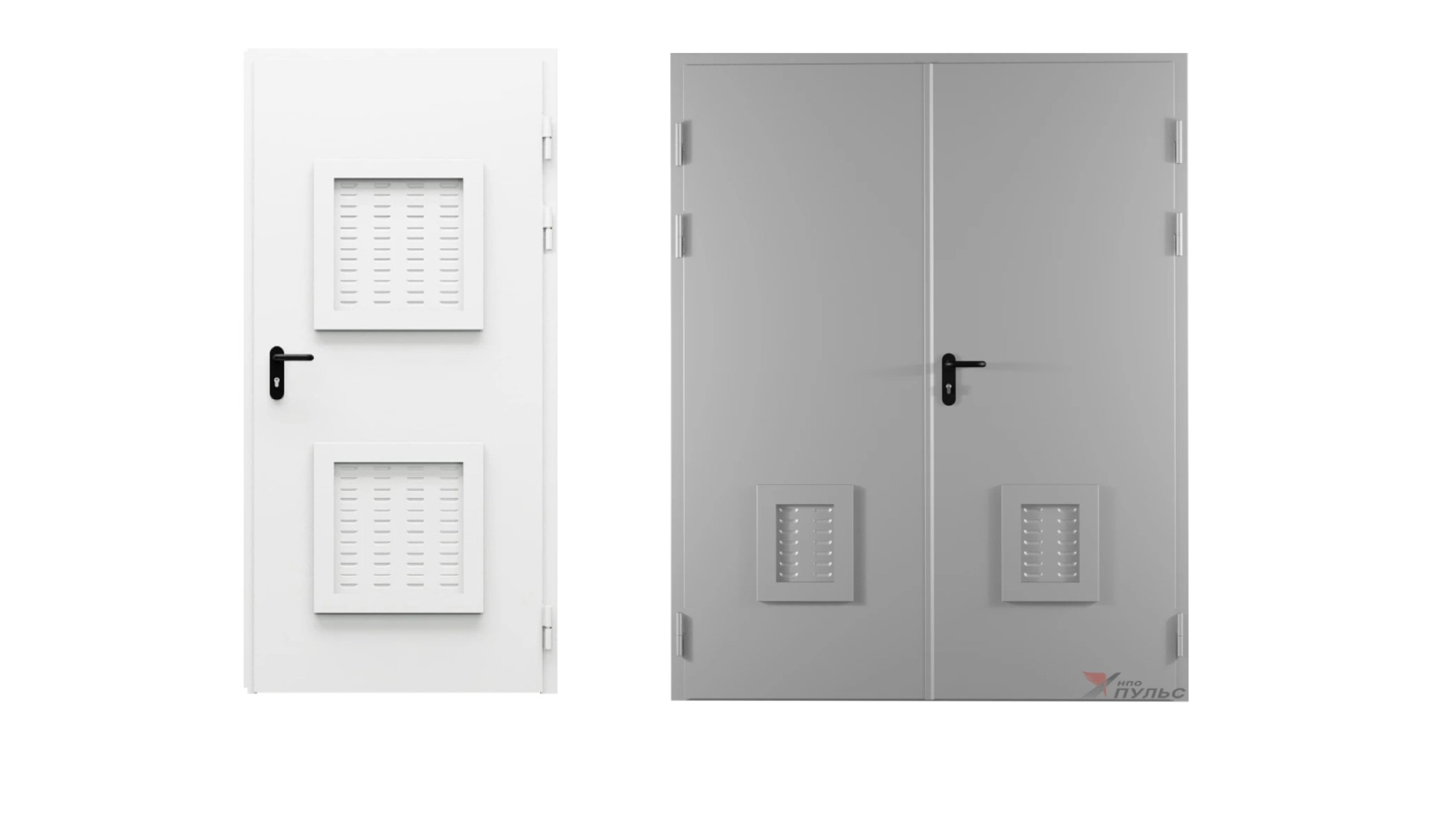

Противопожарные двери с вентиляционными решетками – это огнестойкие конструкции, в дверных створках которых устанавливаются 1 или 2 огнестойкие вентиляционные решетки. Такие двери предназначены для заполнения проемов в противопожарных преградах с целью предотвращения распространения пожара в примыкающие (смежные) помещения и обеспечения требований к естественной вентиляции закрываемого помещения.
Модельный ряд дверей противопожарных с вентрешеткой производства АО «НПО «Пульс» состоит из следующих вариантов:

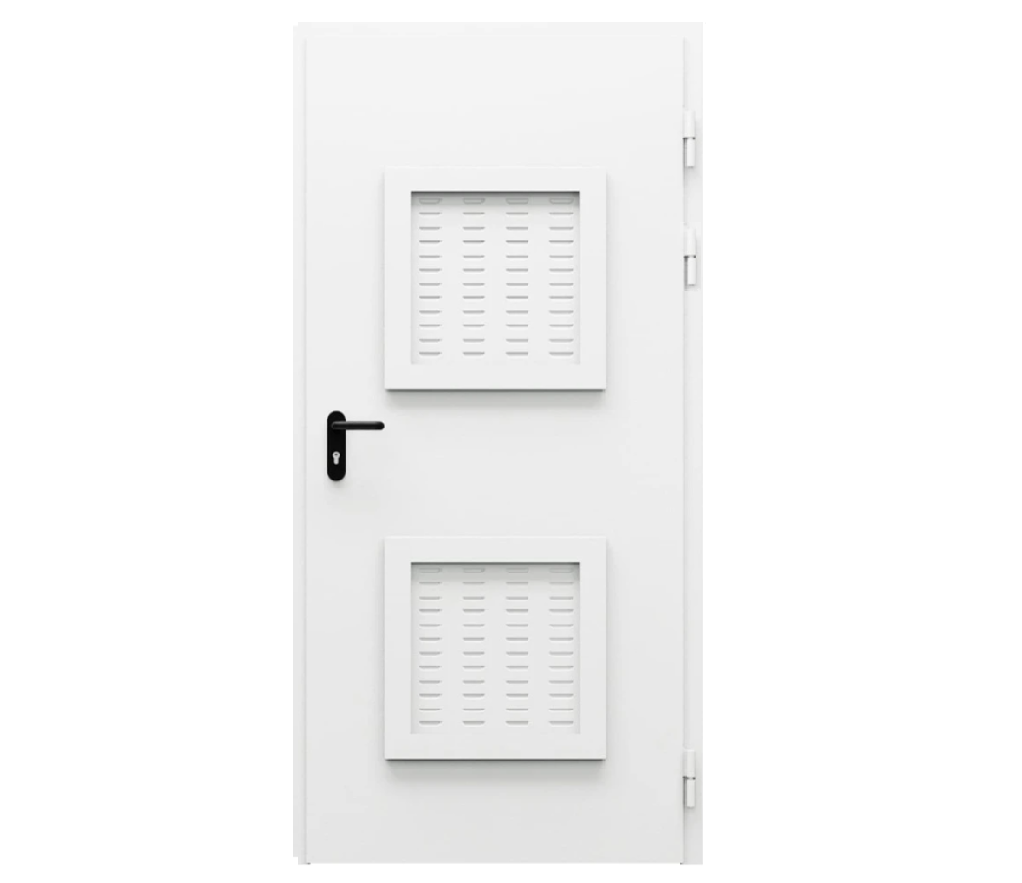

- Дверь противопожарная металлическая однопольная типа ДПМ-Пульс-01/60К (EI 60) с решеткой вентиляционной противопожарной

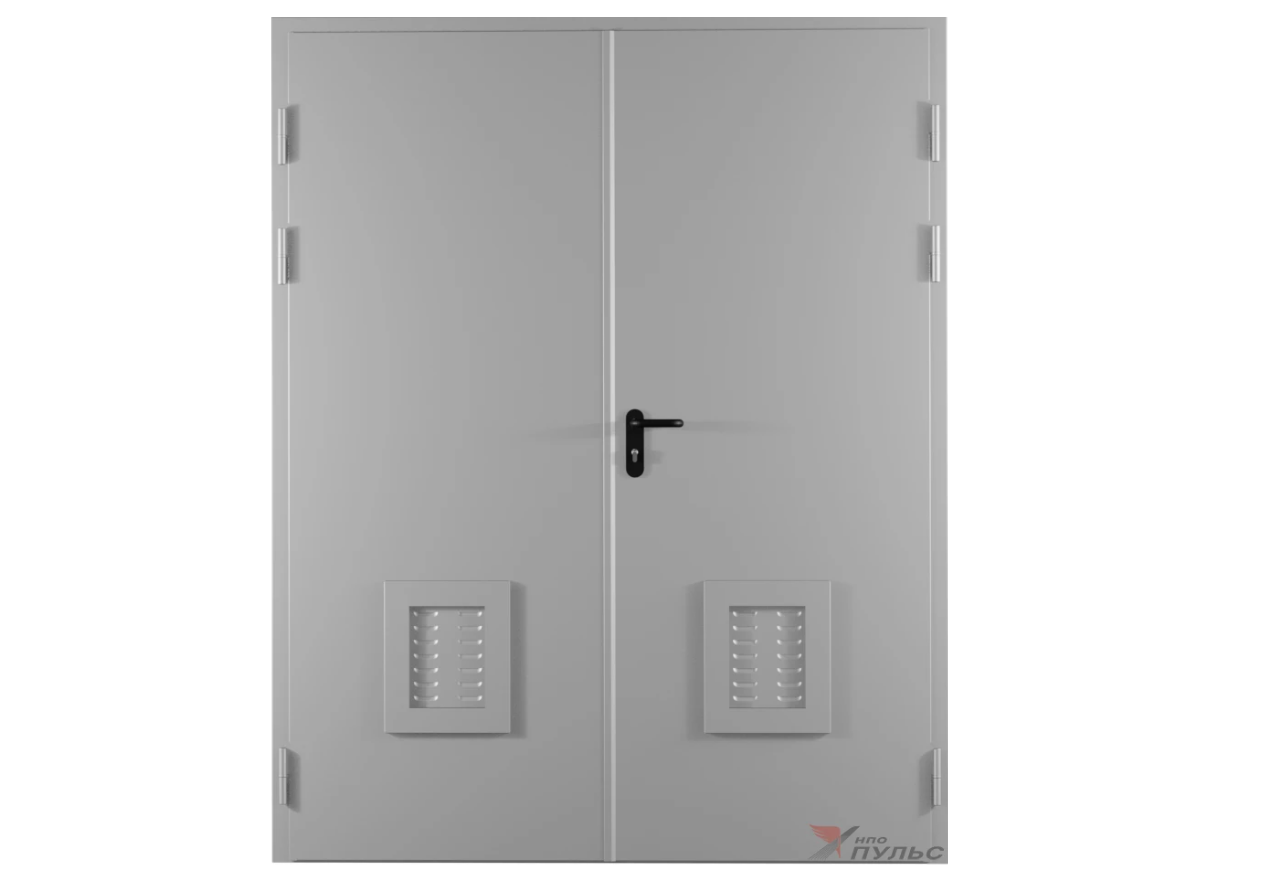

- Дверь противопожарная металлическая двупольная типа ДПМ-Пульс-02/60 (EI 60)с решеткой вентиляционной противопожарной
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры:
Таблица 1
Конструкция противопожарной дверей с вентрешетками производства АО «НПО «Пульс»
Дверь состоит из коробки и дверного полотна (для одностворчатых дверей) или двух полотен – замковой и ответной (для двустворчатых дверей).
Дверное полотно – коробчатого сечения, имеет нащельник (наплав) по трем сторонам.
- Наполнение: внутренняя полость заполнена специальными огнестойкими материалами (термопакет), уложенными в порядке и количестве, обеспечивающими заданный предел огнестойкости. Основной материал термопакета - гидрофобизированная минеральная плита высокой плотности.
- Толщина металла обшивки створок – 0.8мм.
- Дверные полотна крепятся на трех регулируемых петлях с упорными подшипниками.
Коробка двери (в типовой комплектации) – углового типа, без порога (порог - стальная 3мм пластина).
- При необходимости дверь может быть изготовлена с порогом в виде П-образного профиля (низкий порог) или в виде сложного профиля (низкий, высокий, специальный 34мм, специальный 14мм или приставной порог).
- Толщина металла коробки – 1.5мм. Коробка имеет наличник по 3-м сторонам и крепление для установки в строительный проем из бетона (ж/бетона) или полнотелого кирпича с толщиной кладки не менее 120мм (пол-кирпича).
Терморасширяющаяся лента и резиновый уплотнитель
Дверь имеет два контура уплотнения – терморасширяющаяся лента и резиновый уплотнитель. Все уплотнения установлены в специальные пазы профиля коробки. Профиль коробки имеет сложное сечение и изготовление его ведется на специализированной оборудовании (прокатный стан), что также является конструктивной особенностью изделий производства АО «НПО «Пульс».
Вентиляционная решетка (1 или 2 для однопольной двери, от 1 до 4 для двупольной двери)
Конструкция вентиляционная решетки:
- огнестойкий блок коробчатого сечения с габаритными размерами не более 500х780мм и толщиной 50мм.
- терморасширяющаяся лента, установленная внутри решетки (при нагревании термолента расширяется в несколько раз и герметизирует все сквозные щелевые отверстия (жалюзи) вентиляционной решетки).Вентиляционная решетка устанавливается в дверную створку только в заводских условиях (створка имеет специальную заводскую подготовку).
Размерные ряды вентиляционной решетки (в мм):
Ширина - 150, 260, 370, 500мм.
Высота - 150, 185, 220, 255, 290, 325, 360, 395, 430, 465, 500, 535, 570, 605, 640, 675, 710, 745, 780 мм.
Таблица 2

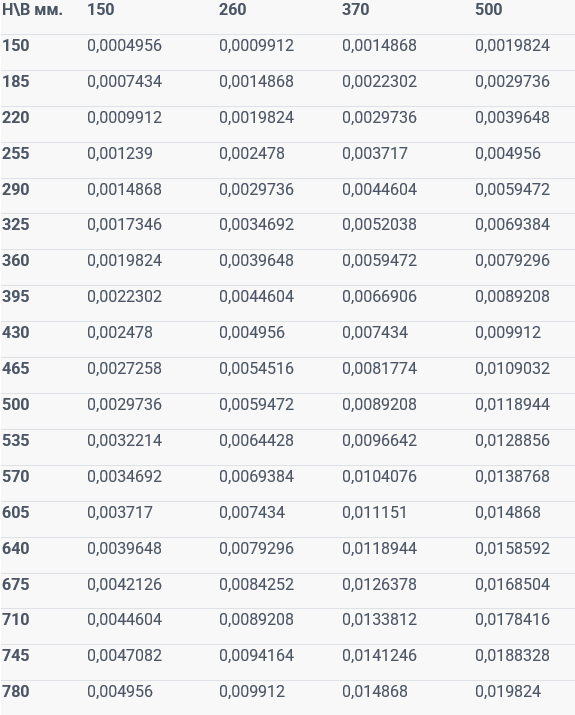

*Зависимость площади проходного сечения (в м²) от размера решетки (в мм)
*КОЛИЧЕСТВО ВЕНТИЛЯЦИОННЫХ РЕШЕТОК
Для одностворчатой двери количество вентиляционных решеток в дверной створке –одна (либо в верхней, либо в нижней части двери) или две.
Для двустворчатых – возможна установка одной или двух вентрешеток в каждой дверной створке. C учетом двух створок – максимальное количество вентиляционных решеток в двери – четыре. Шаг размеров одной решетки и ее проходное сечение - указаны в таблице 2*.
Расчет общей площади проходного сечения зависит от размеров вентрешетки и количества.
Например: при 2 вентрешетках размерами 500*500, общая площадь проходного сечения равна: 0,0118944*2=0,237888.
ВАРИАНТЫ ИСПОЛНЕНИЯ
Установка остекления
При необходимости, возможна установка в дверной створке одновременно и огнестойкого остекления, и вентиляционной решетки (например, в верхней части створки - остекление, решетка – в нижней).
Изготовление из нержавеющий или оцинкованной стали.
Такое исполнение увеличивает эксплуатационный ресурс, устойчивость к коррозии и защиту от неблагоприятной среды.
ПРИМЕНЕНИЕ ПРОТИВОПОЖАРНЫХ ДВЕРЕЙ С ВЕНТРЕШЕТКАМИ
Электрощитовые и трансформаторные подстанции;
Технические помещения, котельные и бойлерные;
Венткамеры.
ДОКУМЕНТЫ И СЕРТИФИКАТЫ

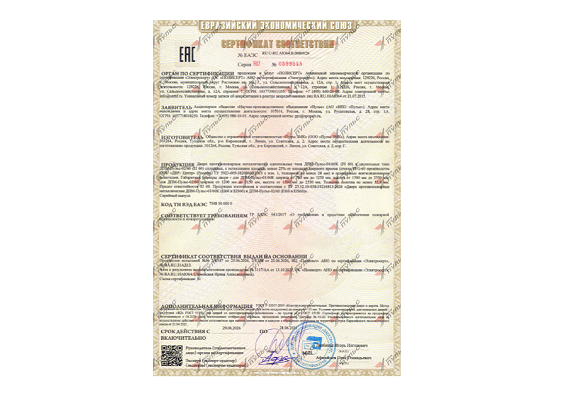

Двери производства АО «НПО «Пульс» имеют сертификат соответствия (обязательная сертификация), что подтверждает их соответствие требованиям ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения.
