Работа со свойствами BIM-модели ROLS ISOMARKET в Autodesk Revit

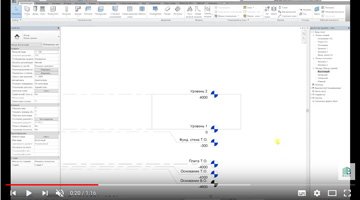

ROLS ISOMARKET, крупнейший в России производитель технической теплоизоляции из вспененного полиэтилена, разработала информационные копии своей продукции и выпустила серию обучающих видеороликов о работе с BIM-моделями изоляции в Autodesk Revit. В первых видеороликах наглядно демонстрируется, как скачать BIM-модели ROLS ISOMARKЕТ   с сайта bimlib.ru и загрузить их в проект с помощью плагина BIMLIB или стандартными средствами Revit. В следующем видеоролике рассказывается, как разместить семейства изоляции Rols Isomarket в Autodesk Revit:

Чтобы добавить BIM-модели к трубам и фитингам, необходимо перейти на план проекта, выделив необходимую трубу, фитинг, либо другой элемент трубопровода. Перейдя в контекстную вкладку “Изменить | Трубы”, следует развернуть список “Изоляция трубы” и кликнуть “Добавить изоляцию”. Во всплывающем окне “Добавление изоляции трубы” нужно выбрать требуемый тип изоляции ROLS ISOMARKET, задать толщину и нажать “Ок”. Изоляция на выбранный элемент добавлена. Теперь можно перейти к редактированию изоляции. Выделим трубу, к которой мы добавили изоляцию, и нажмем “Изменить изоляцию” в панели “Изоляция трубы” контекстной вкладки. Теперь в диспетчере свойств можно редактировать параметры технической изоляции.

Все BIM- модели ROLS ISOMARKET содержат технические данные о продукции. Рассмотрению свойства добавленной изоляции посвящен отдельный видеоролик:

Чтобы работать со свойствами, необходимо перейти на нужный нам вид, или план и выделить трубу с изоляцией. В диспетчере свойств будут видны все необходимые параметры: тип системы, толщина изоляции, размер и длина трубы, на которую добавлена изоляция. Здесь же можно изменить толщину изоляции, если она была подобрана неверно, или изменить тип системы с “подачи жидкости” на любой другой предложенный тип. Также можно заметить то, что при изменении длины или толщины трубы, размеры изоляции автоматически изменяются и пересчитываются объёмы. При клике по иконке «изменить тип», будут видны все доступные параметры, которые можно добавить.

В следующих видеороликах наглядно демонстрируется, как создать 3D-вид, разместить модели ROLS ISOMARKET на листах в проекте, подготовить спецификацию, а также рассказывается о других возможностях Autodesk Revit. Все видеоролики ROLS ISOMARKET доступны к просмотру на канале YOUTUBE.
