Работаем в Autodesk Revit: как скачать и добавить BIM-модели ROLS ISOMARKET в проект

ROLS ISOMARKET является крупнейшим в России производителем технической теплоизоляции из вспененного полиэтилена. Компания ROLS ISOMARKET разработала информационные копии своей продукции, которые уже успешно применяются проектировщиками при работе в САПР-системах.

Для тех, кто только начинает знакомство с САПР, компания ROLS ISOMARKET выпустила серию обучающих видеороликов о работе с BIM-моделями изоляции для Autodesk Revit.

Семейства ROLS ISOMARKЕТ содержат ряд параметров, которые необходимы проектировщику для расчета теплоизоляции трубопроводов и фитингов. В первом видеоролике рассказывается, как можно загрузить модели в проект:

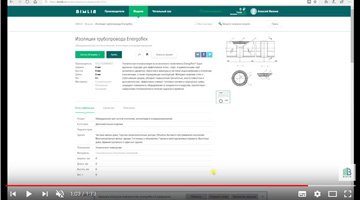

Для скачивания модели с сайта Bimlib.ru в разделе “производители” нужно найти производителя “ROLS ISOMARKET”, выбрать необходимую модель изоляции и кликнуть по ней. В появившемся окне следует нажать левой кнопкой мыши “скачать 3D модель” и выбрать “RVT” в открывшемся списке; также необходимо скачать файл “.TXT”. Файлы автоматически сохранятся на компьютере. Теперь можно добавить изоляцию в проект.

Для загрузки моделей ROLS ISOMARKET в проект можно воспользоваться плагином BIMLIB или скачать файл с сайта bimlib.ru и загрузить семейство в проект стандартными средствами Revit. Этой теме посвящен отдельный видеоролик:

Для загрузки модели необходимо открыть нужную модель, а затем, не закрывая её, открыть проект. Далее следует перейти на вкладку “Управление”, “Параметры”, “Копировать стандарты проекта”, во всплывающем окне “Копировать из” выбрать “RVT” - файл с изоляцией и отметить “Изоляция трубы” и “Изоляция воздуховода”, нажав “ОК”. После этого нужно добавить файл общих параметров, перейдя на вкладку “Управление”, кликнув на значок “Общие параметры” и указав путь к файлу “.TXT”, нажать “открыть” и “Ок”. После проделанных операций, семейство будет готово к добавлению в проект.

В следующих видеороликах наглядно демонстрируется работа с BIM-моделями в Autodesk Revit. Отдельные видеоролики посвящены размещению BIM-моделей ROLS ISOMARKET на листах в проекте Autodesk Revit, подготовке спецификаций. Все видеоролики ROLS ISOMARKET доступны к просмотру на канале YOUTUBE.
