Расчет аналитической модели «ПЕНОПЛЭКС» в Autodesk Revit

Компания «ПЕНОПЛЭКС» – крупный российский производитель строительных и декоративно-отделочных материалов экструзионным методом. Для удобства проектировщиков, работающих в САПР, компания «ПЕНОПЛЭКС» разработала BIM-модели (цифровые копии теплоизоляционных и гидроизоляционных систем). Скачать модели можно бесплатно на портале bimlib.ru.

Для тех, кто только начинает знакомство с BIM или хочет освежить свои знания, выпущены видеоролики, наглядно демонстрирующие возможности работы с моделями в Autodesk Revit. В первых видеороликах рассказывается, каким образом можно добавить модели ПЕНОПЛЭКС и Plastfoil в Autodesk Revit и как работать со свойствами модели в проекте, управлять уровнями детализации.

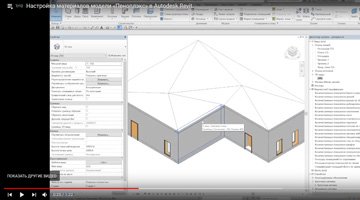

Работая над проектом, нередко требуется внести изменения. Например, изменить толщину несущей стены здания или добавить новый слой утеплителя. Для этих целей в Autodesk Revit разработан специальный инструмент, позволяющий изменять толщину того или иного слоя, и добавлять слои из представленных. Демонстрация работы с данным инструментом представлена в следующем видеоролике:

Для внесения изменений необходимо перейти в 3D пространство проекта и выбрать семейство «ПЕНОПЛЭКС». В диспетчере свойств следует кликнуть по иконке «изменить тип», далее в разделе «Строительство» найти «структура» и нажать «изменить». В открывшемся меню будет представлено строение пирога модели «ПЕНОПЛЭКС». Теперь можно вносить необходимые изменения.

Все модели семейств «ПЕНОПЛЭКС» имеют возможность добавлять в проект расчет аналитической модели и арматуры. О том, как добавить аналитику в модель, рассказывается в следующем видеоролике:

Сначала необходимо настроить отображение модели -  для этого перейти во вкладку «Вид» и выбрать параметр «видимость/графика» в разделе графика. В новом окне следует перейти на вкладку категории аналитической модели и поставить галочки рядом с аналитическими моделями стен. Выбрав модели «ПЕНОПЛЭКС» в диспетчере свойств в разделе «строительство» поставить галочку напротив аналитической модели. Как только Autodesk Revit добавит аналитику в 3D пространство, появиться возможность изменять аналитическую модель и добавлять нагрузки.

В последующих видеороликах рассказывается о назначении нагрузок на аналитическую модель, добавлении осей и аннотаций к моделям, создании спецификаций и других возможностях работы с моделями в Autodesk Revit.

Ознакомиться со всеми обучающими видеороликами по теплоизоляции ПЕНОПЛЭКС и гидроизоляции Plastfoil можно на канале YOUTUBE.

Автор: Ольга Маркина
