Семейства Сигма-Вент, как это работает?

views
429 просмотров
Компания Сигма-Вент – признанный лидер в производстве противопожарных клапанов в России, представляет свои семейства BIM-моделей
Семейства Сигма-Вент, как это работает?

Компания Сигма-Вент – признанный лидер в производстве противопожарных клапанов в России. Стремясь совершенствовать свой продукт и быть в тренде, мы тщательно следим за изменениями на рынке. Используя инновационные инструменты, мы одними из первых заметили тенденцию к развивающейся технологии информационного моделирования и созданию цифровых двойников своей продукции. Тогда, нами были разработаны первые версии семейств. На тот момент не существовало каких либо стандартов по информационному моделированию, поэтому семейства имели параметры которые казались нам наиболее оптимальными.

Коллаборация с лидерами рынка не может не приносить свои плоды

Оценив все возможности и плюсы данного решения, в 2018-2019 г.г. мы расширили количество BIM-моделей по всей основной линейке противопожарных клапанов и стали активно запрашивать обратную связь от инженеров-проектировщиков.

Получив обратную связь, мы обратились к BIMLIB для устранения выявленных замечаний и доработки моделей, не изменяя логику семейства. Результатом стали семейства соответствующие требованиям современных СП.

BIM-семейства

Разберём основные аспекты моделей.

Первое, что можно отметить – небольшой вес файла.

BIM-семейства

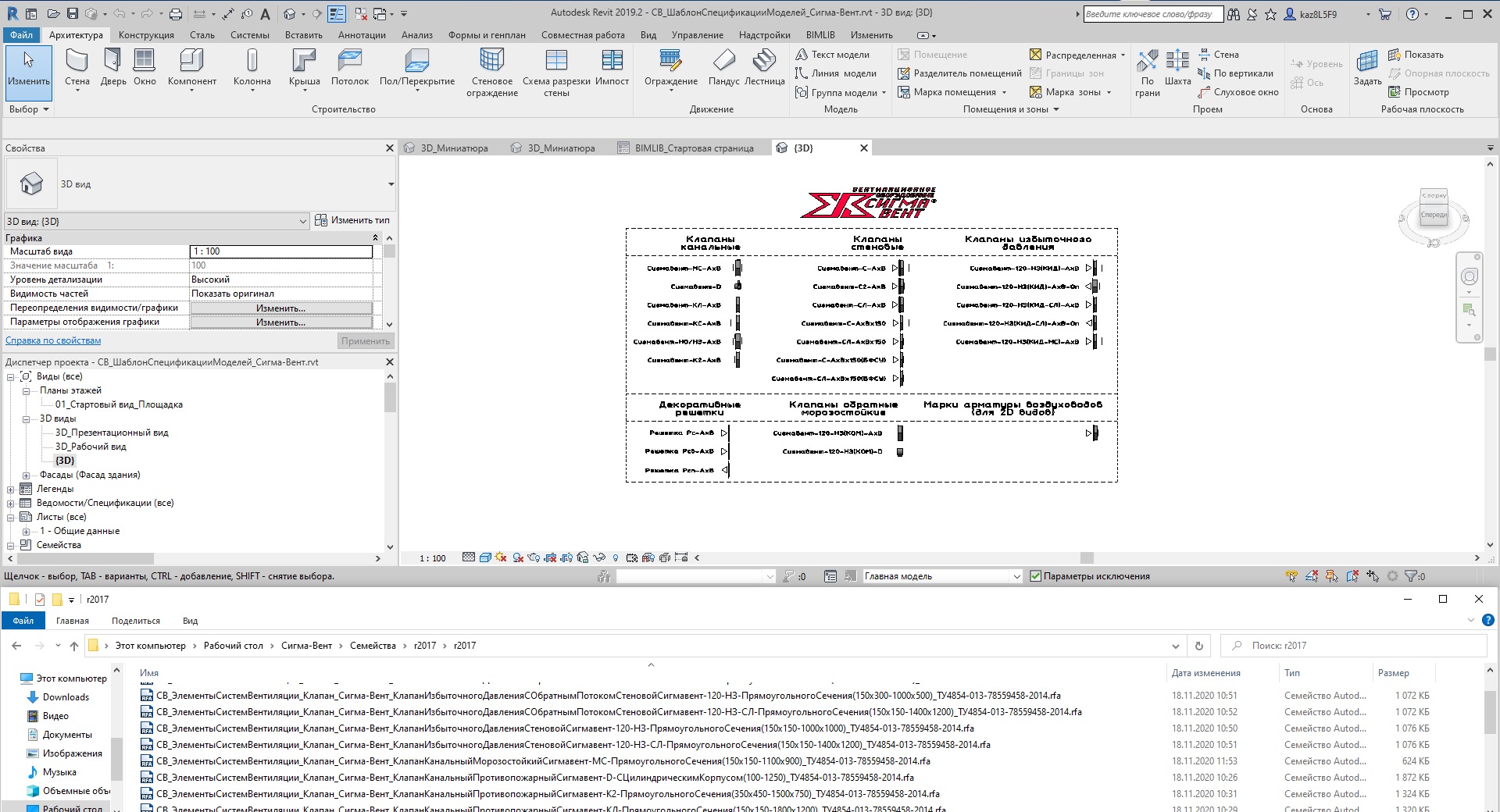

Рисунок 1. Модели Сигма-Вент

Противопожарные клапаны содержат множество вариаций и видов, которые необходимо учесть при разработке моделей. Семейства Сигма-Вент сделаны таким образом, что собрав в себе более 1000 типоразмеров, а в некоторых случаев более 16000, модель продолжает весить не более 1,8 Мб.

Помимо этого, для того чтобы максимальное количество проектировщиков имели возможность использовать наши семейства мы стараемся использовать максимально «старую» официально доступную версию Revit. Вы спросите, как нам удалось достичь этого? Сказать по правде это было совсем не просто, но результат нас порадовал и заставляет гордиться.  Здесь сыграли свою роль не только культура разработки модели, но и огромное количество времени потраченного на изучение и сравнение решений лидеров рынка. А благодаря плотной работой с проектировщиками и консультациям с BIM-специалистами удалось достичь наиболее правильного описание каждого параметра.

BIM-модели

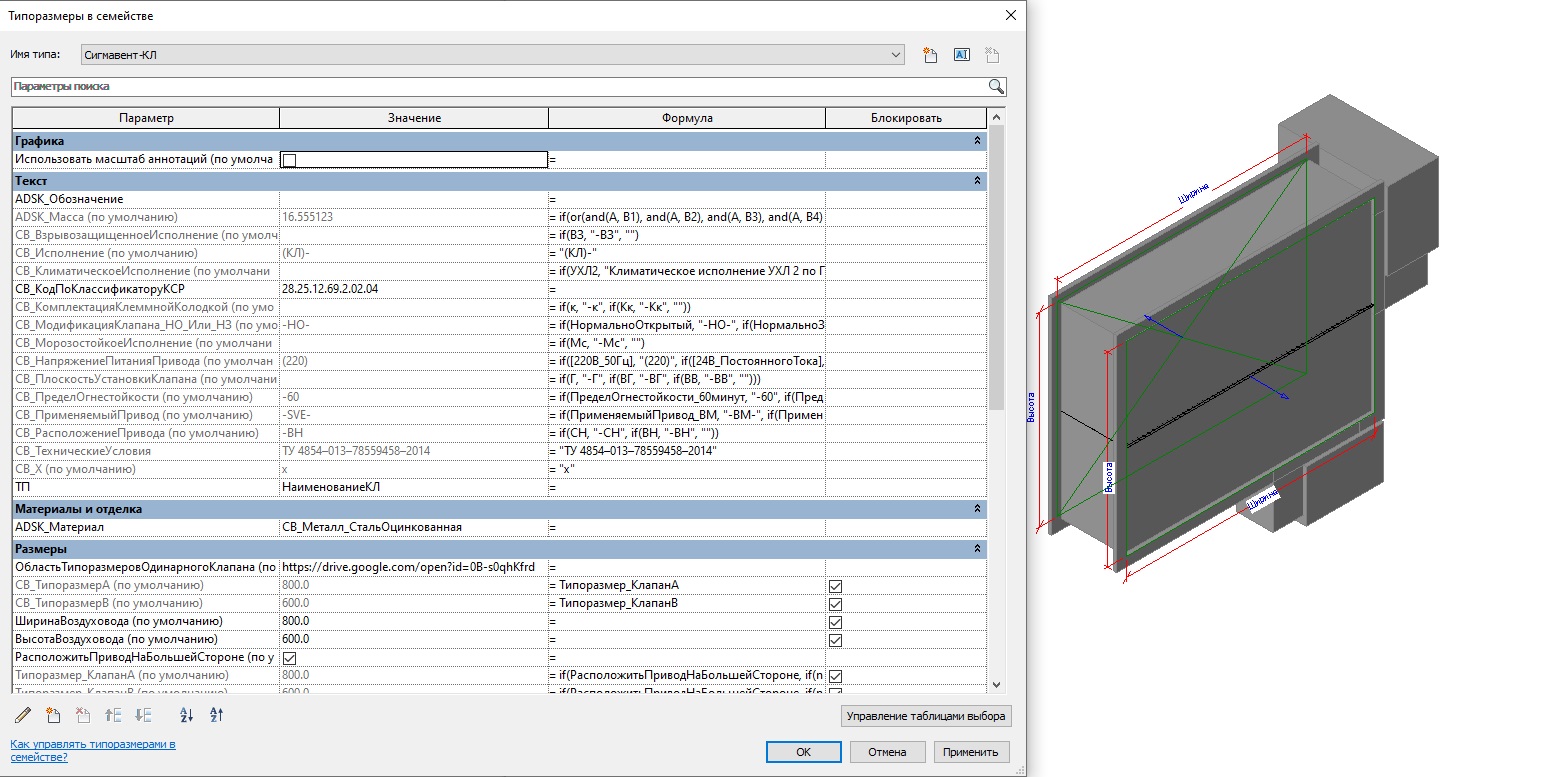

Рисунок 3. Семейство не содержит привычных типоразмеров

BIM-модели

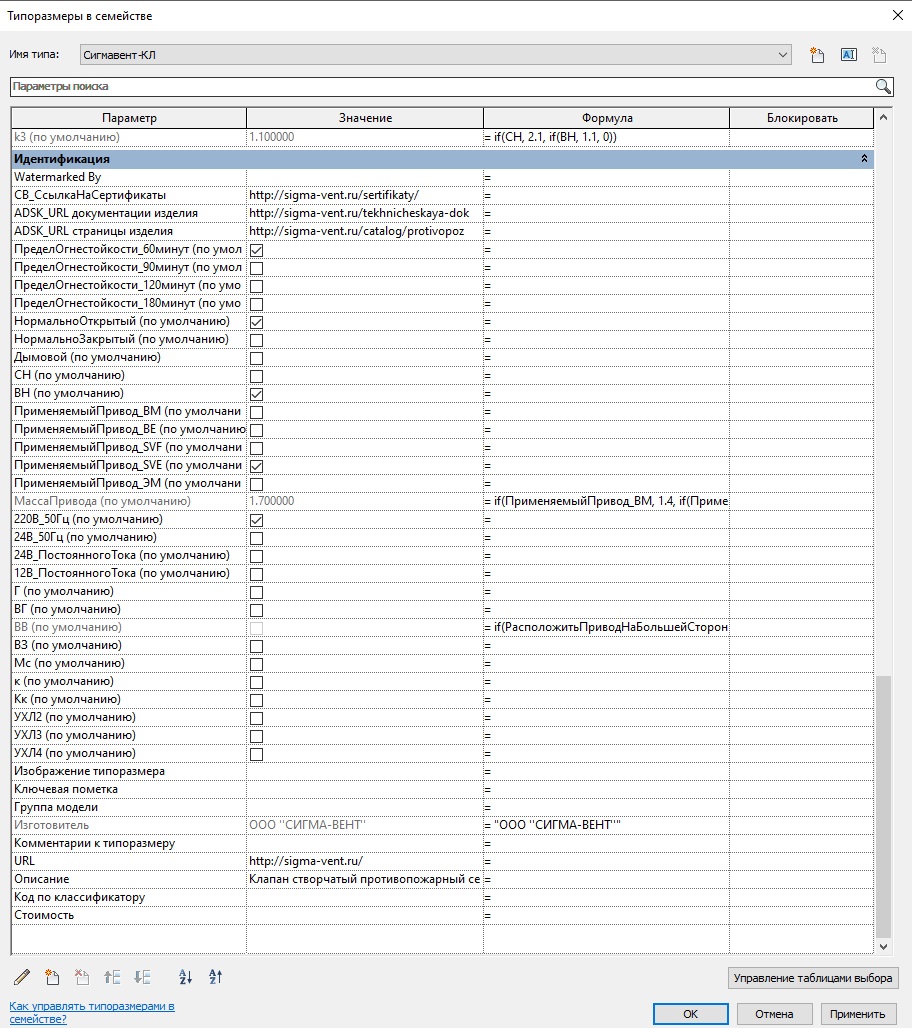

Рисунок 3. Вместо многочисленных таблиц выбора сделаны параметры типа ДА/НЕТ, позволяющие собрать модель как конструктор.

Следующим пунктом стоит отменить структуру и логику семейства, ведь именно благодаря ей удалось избавиться от большого количества типоразмеров из которых необходимо выбирать и практически уйти от таблиц выбора. Не смотря на большое количество параметров внутри семейства, при детальном изучении становиться понятно почему было сделано таким образом.

Семейство строится вокруг потребностей проектировщика, а не наоборот. Наведя на участок вентиляционной трассы, семейство автоматически подстроится под него. Далее проектировщику просто необходимо выбрать ряд опций которые он бы хотел видеть. Из выбранных опций Revit автоматически собирает правильное имя и заносит его в спецификации, автоматически происходит расчёт массы и подготовка к расчёту основных характеристик клапана. Всё что остается сделать – это задать ряд исходных параметров отвечающий за «газы» используемые в системе. В семействе помимо уже привычных вариантов отображения, доступна демонстрация вылета заслонки.

BIM-семейства

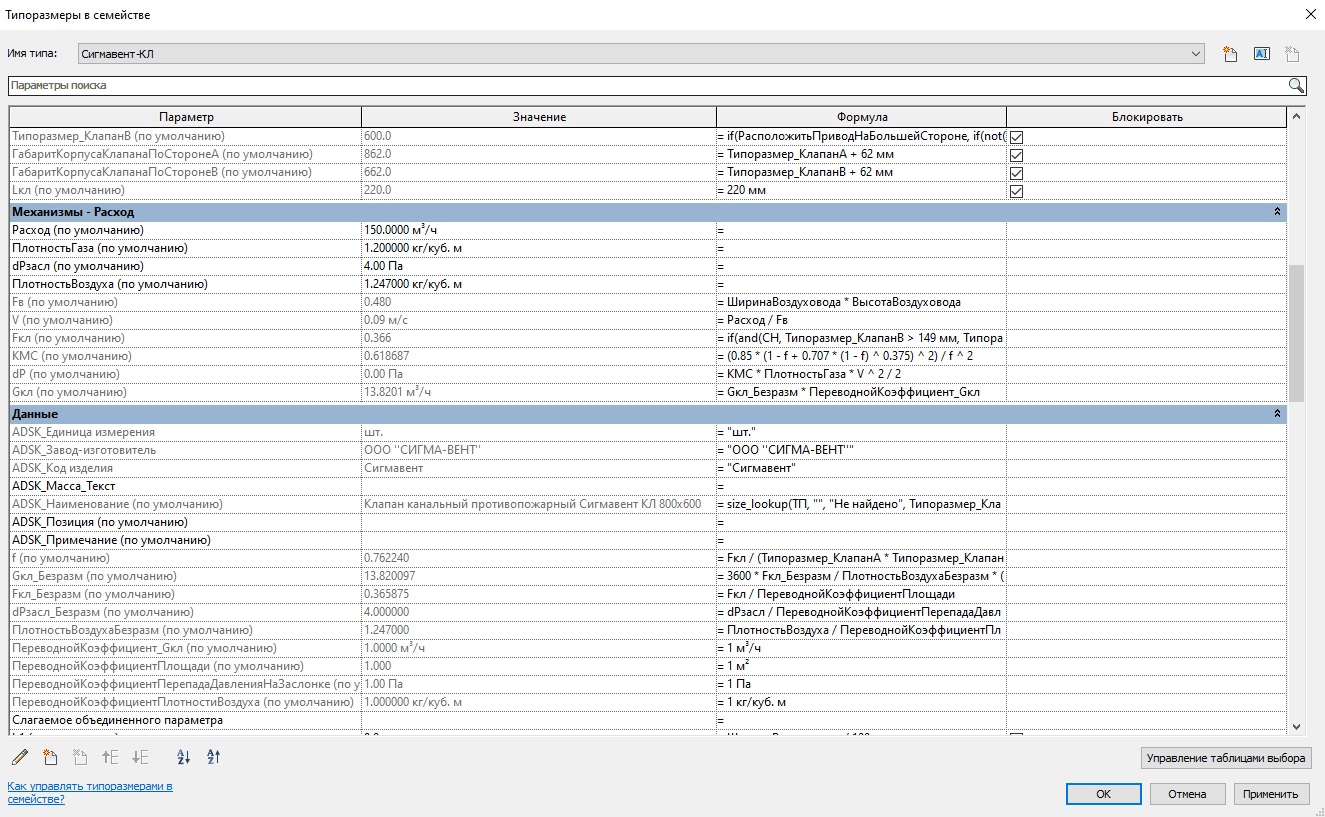

Рисунок 4. В семействе присутствует несколько необходимых расчётов

Отдельным пунктом необходимо выделить преднастроенный проект со спецификацией, где вы можете не только выбрать любое из разработанных семейств Сигма-Вент, но и скопировать спецификацию. Данная спецификация настроена таким образом что скопировав её в свой проект, она автоматически считывает опции каждого клапана и формирует правильный код продукции, тем самым сводя к нулю возможность возникновения ошибок в наименовании.

image-0

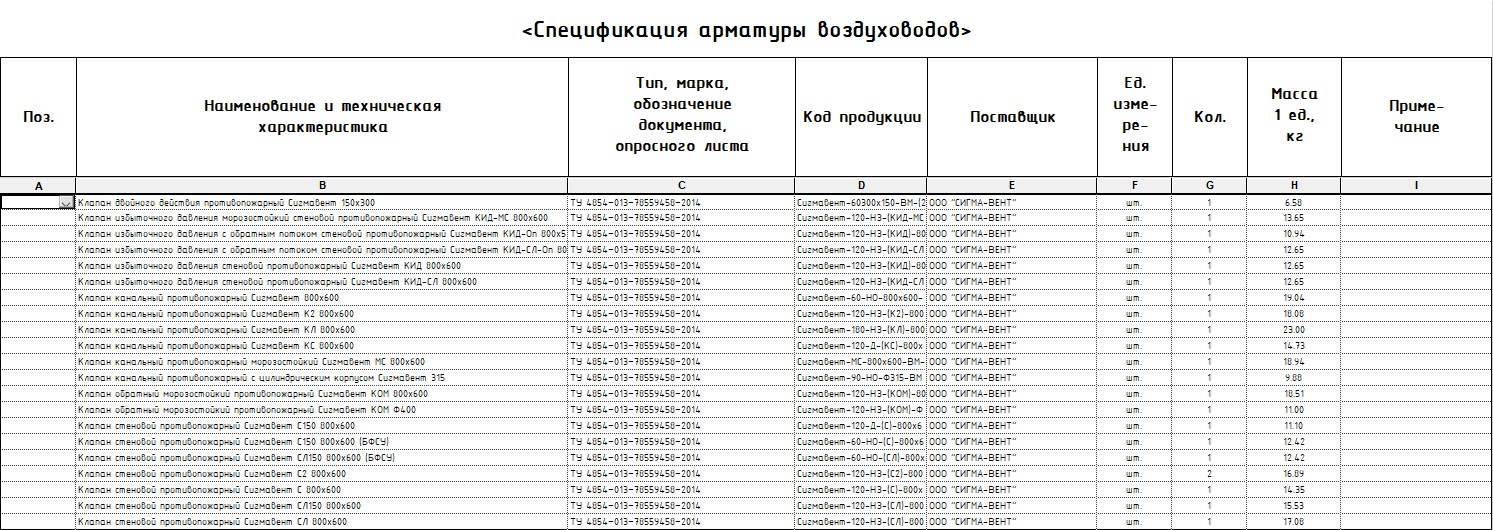

Рисунок 5. Спецификация – это наша гордость

В настоящий момент мы работаем над доведением моделей под стандарты организации для некоторых застройщиков, а также планируем модифицировать наши семейства, сделав их ещё более понятными и совершенными, при этом не меняя культуру разработки. Следите за новостями, все вопросы касательно BIM-семейств мы можете задать специалисту по работе с проектными организациями [email protected]

Скачать модели можно по ссылке.
