Штриховки и новые возможности работы с IFC в свежем релизе Renga
![Штриховки и новые возможности работы с IFC в свежем релизе Renga](/uploads/blogs/2020-09/article_6avg20 (6)_5f5a4ddb47530.png)
Renga Software объявляет о выходе нового релиза BIM-системы Renga, в котором появились штриховки в параметрах материалов и расширились возможности работы с форматом IFC.

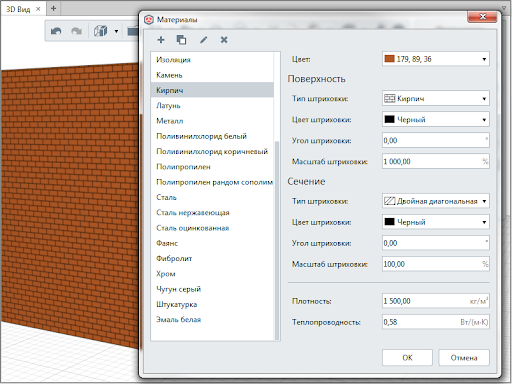

В начале сентября вышел новый релиз российской BIM-системы Renga. Одной из его главных новинок стало появление штриховок на поверхностях объектов. Штриховка и её цвет задаются в параметрах материала (рис. 1).
![image-0](/uploads/blogs/2020-09/%D1%80%D0%B8%D1%811_5f5a4c3e22bf6.png?size=0x-)

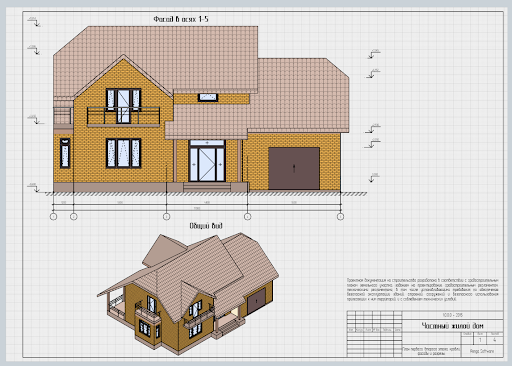

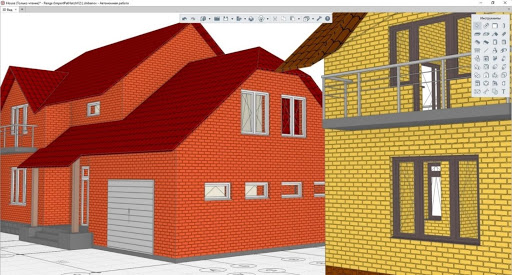

Штриховки отображаются не только на 3D-виде (рис. 2), но и на 2D-видах: уровнях, разрезах и фасадах (рис. 3).
![image-0](/uploads/blogs/2020-09/%D1%80%D0%B8%D1%81%202_5f5a4c6ddfdf7.jpg?size=0x-)
![image-0](/uploads/blogs/2020-09/%D1%80%D0%B8%D1%81%203_5f5a4c807ebdc.png?size=0x-)

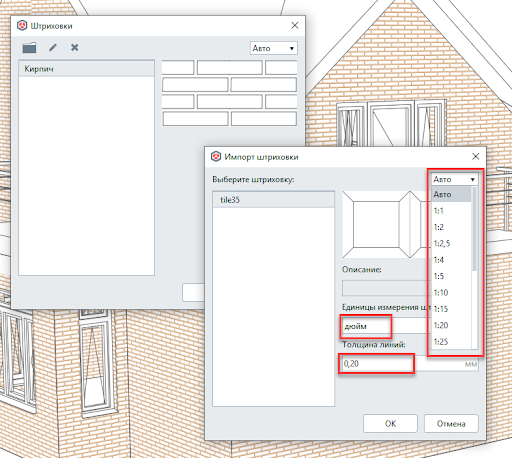

При создании информационной модели можно использовать как базовый системный список штриховок Renga, так и добавлять любые другие варианты, благодаря реализованному импорту штриховок из файлов с расширением *.PAT. Импортированные образцы штриховок можно назначать на поверхность и сечение материалов, использовать их при формировании многослойных материалов и оформлении чертежей (рис. 4).
![image-0](/uploads/blogs/2020-09/%D1%80%D0%B8%D1%81%204_5f5a4c9e4acfd.png?size=0x-)
При создании этого релиза был проделан большой объём работ и для развития взаимодействия Renga с форматом IFC. Renga стала поддерживать экспорт модели в формат IFC4 ещё в июньском релизе. Работы в этом направлении продолжились, и теперь в Renga стал возможен импорт моделей в новом геометрическом представлении IFC4 IfcTessellatedItem. Благодаря этому в Renga можно будет импортировать, например, информационную модель местности, подготовленную в программном комплексе Кредо или в продуктах-аналогах в том виде, как этого требует официальное модельное представление Reference View 1.2 (IFC4 RV-1.2). При открытии модели формата IFC4 объекты не преображаются в объекты Renga, они отображаются как IFC-объекты.

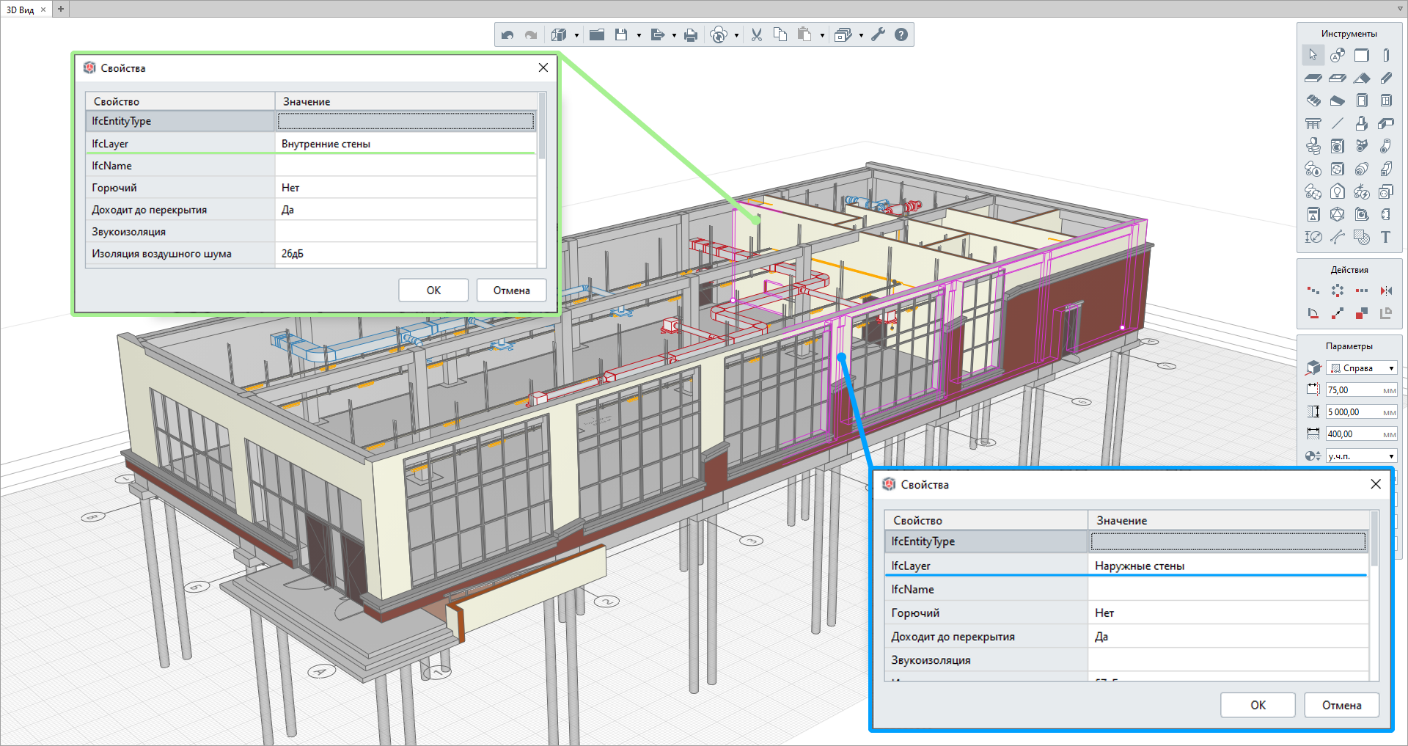

Кроме того, в Renga был расширен список поддерживаемых именованных свойств IFC. К уже поддерживаемым ранее свойствам IfcEntityType, IfcObjectType, IfcTag, IfcName, IfcLongName, IfcDescription добавлена поддержка свойства IfcLayer. Свойство IfcLayer определяет принадлежность экземпляра объекта к слоям IFC-модели. В новом релизе его можно переопределять у любого экземпляра объекта модели Renga (рис. 5). Это поспособствует более качественной передачи модели в формат IFC4.
![image-0](/uploads/blogs/2020-09/%D1%80%D0%B8%D1%815_5f5a4dc9abf87.png?size=0x-)
Разработчики любого программного продукта работают над обеспечением сохранности пользовательских данных. Создатели Renga не исключение: в системе реализована возможность резервного сохранения, чтобы после сбоя в работе компьютера можно было восстановить данные, которые пользователь не успел сохранить. Но порой возникали случаи, когда даже этого оказывалось недостаточно. Забота о проделанной проектировщиками работе привела к тому, что в Renga был полностью пересмотрен механизм сохранения результатов работы пользователя и записи его в файл. Уверены, что проектировщики скажут разработчикам системы «Спасибо!» за реализованную возможность безопасного сохранения проекта в случаях, например, внезапного отключения электроэнергии.
Все новинки релиза вы сможете увидеть на вебинаре «Renga: добавляем графику в проект», который состоится 24 сентября 2020 года в 11:00.
В завершении, как всегда, призываем скачать новый релиз, добавить штриховки в ваши уже существующие или новые проекты, экспортировать готовую модель в формат IFC с учётом новых возможностей или импортировать IFC-модель в Renga.
