Технический обзор BIM-моделей гидроизоляции фундаментных и ограждающих конструкций

views
899 просмотров
Гидроизоляция фундаментных и ограждающих конструкций – этой теме посвящена новая разработка специалистов BIMLIB.
Технический обзор BIM-моделей гидроизоляции фундаментных и ограждающих конструкций

Библиотека BIM-моделей содержит конструктивные решения для фундаментов и стен с применением материалов «КровТрейд» и «КТтрон». Библиотека содержит 6 вариантов систем. Пользователю доступны КТ-системы ПАРКИНГ:

  1. Белая ванна;
  2. Классика;
  3. Лайт;
  4. Проф;
  5. Стена в грунте;
  6. Эксперт.

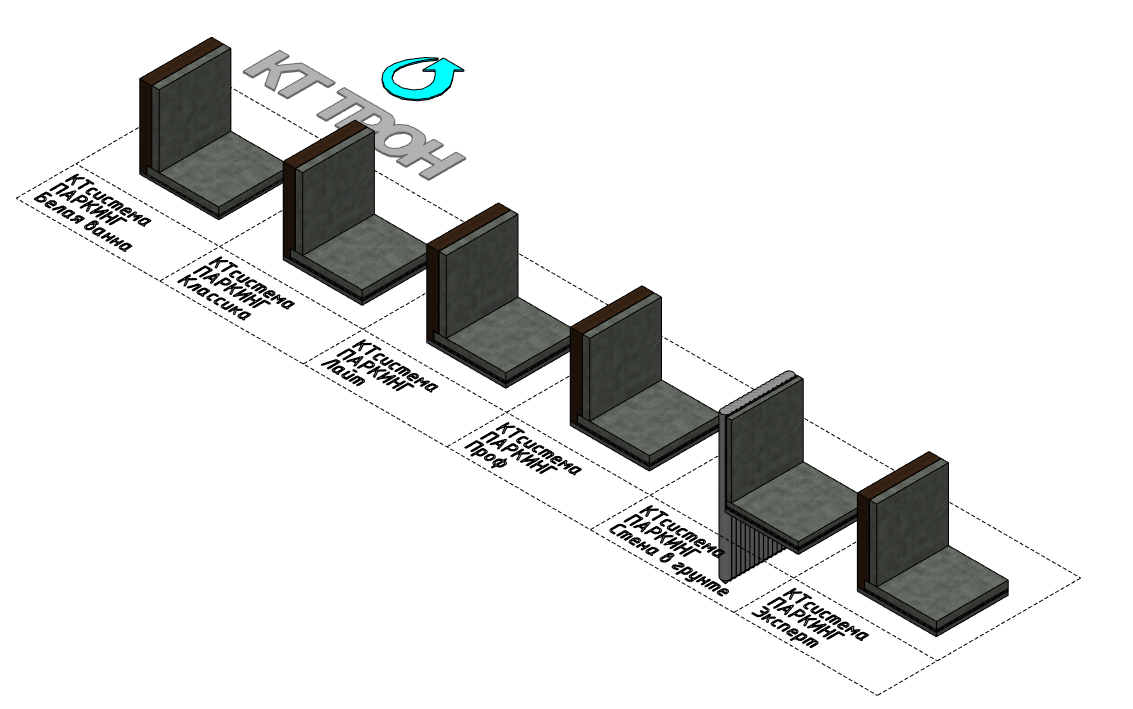

image-0 Общий вид разработанных моделей

На иллюстрациях ниже можно ознакомиться с КТсистемой ПАРКИНГ Проф. По своему составу системы похожи. Каждая из них включает в себя собственно конструкцию стены, фундаментную плиту, а также участки гидроизоляции, которыми проектировщик может воспользоваться при работе.

Во все многослойные конструкции внесены технические характеристики, а также справочная информация и url-ссылки на документы, сайт и данные о производителе.

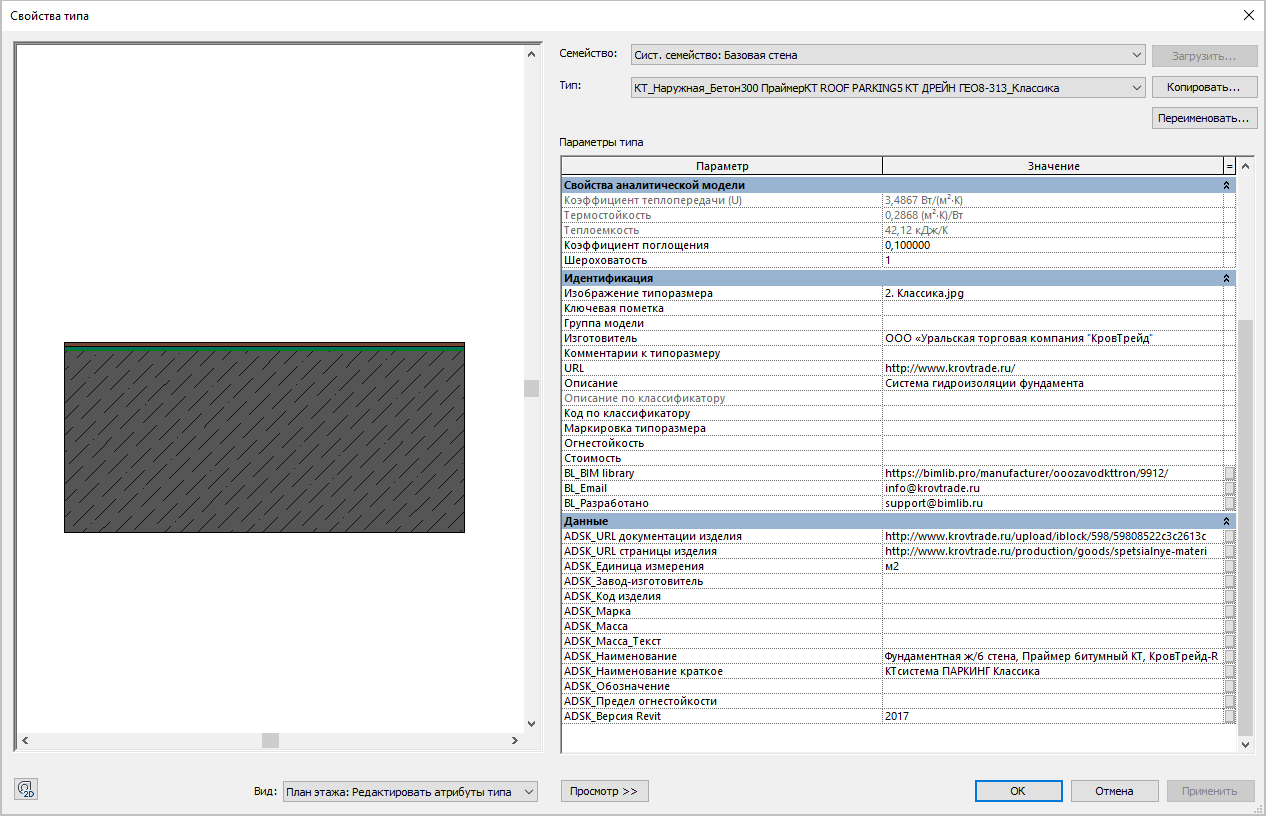

image-0 Пример свойств модели КТ системы ПАРКИНГ Классика. Аналогичные параметры заполнены и в остальных системах.

Работа с материалами доступна для каждой модели КТ систем в библиотеке материалов. Библиотека материалов содержит визуальное представление, идентификаторы (информация о классе материала, его изготовителе со ссылкой на официальный интернет-ресурс, а также описание).

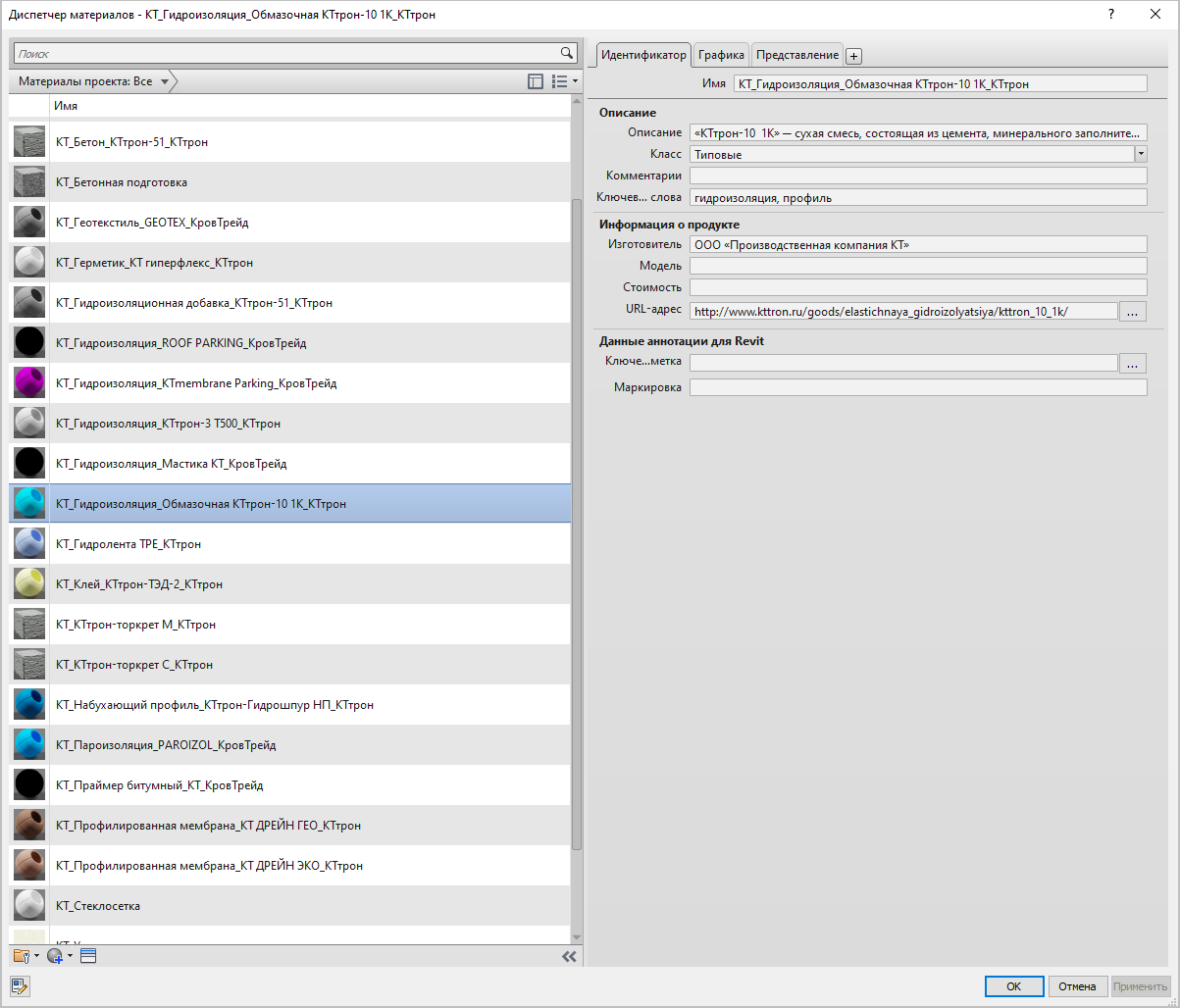

image-0 Материалы систем ПАРКИНГ. Диспетчер материалов.

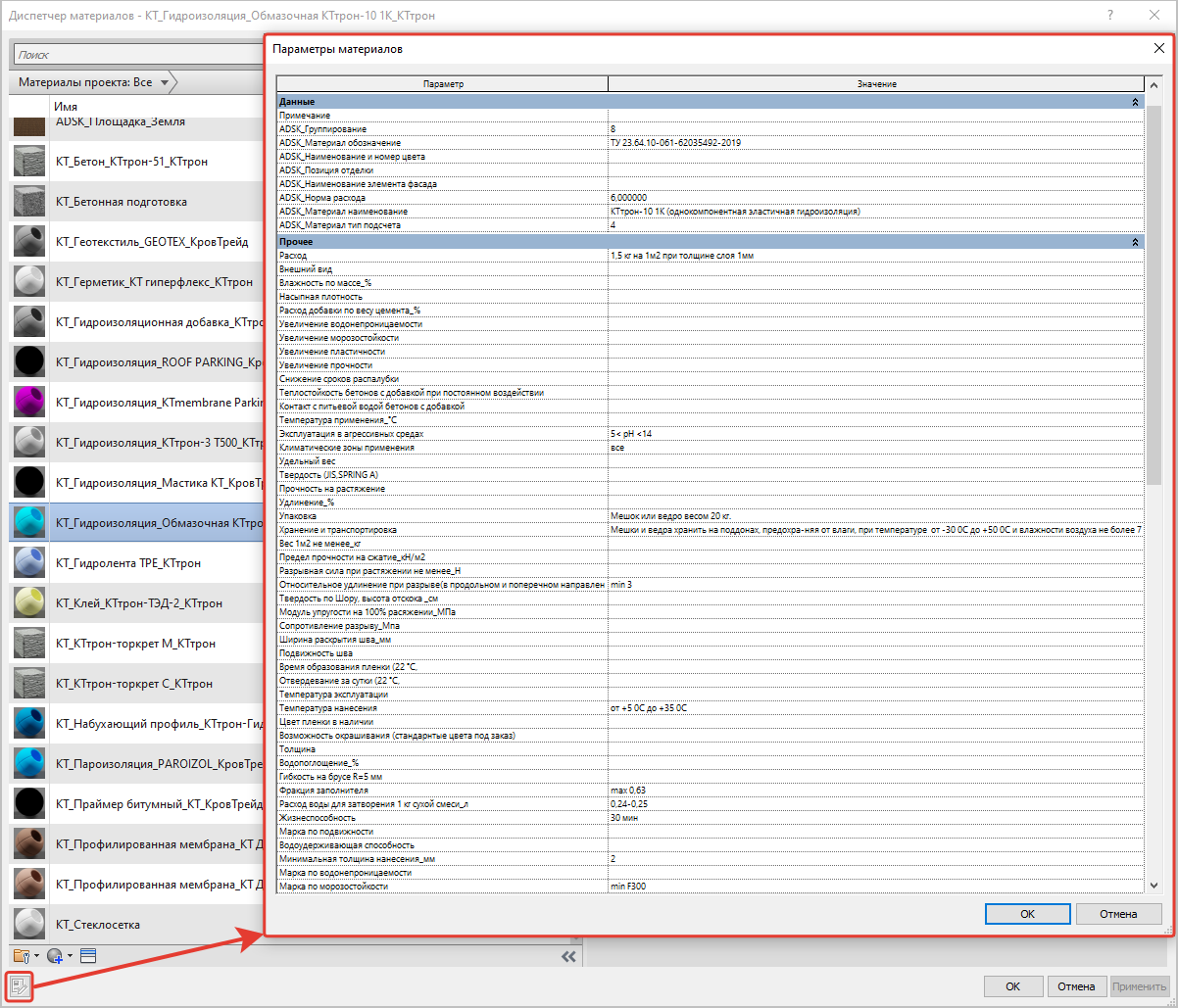

Помимо стандартных параметров к работе доступны пользовательские. Часть пользовательских полей не заполнено в связи с имеющимися различиями в характеристиках разных материалов, представленных в библиотеке. При этом пользователю наличие незаполненных полей не доставляет дискомфорта при работе. При копировании определённой системы в модель копируются только необходимые материалы и параметры, и в проекте остается необходимая информация.

image-0

Представленный каталог содержит 4 спецификации. Наиболее удобно будет с ними ознакомиться на листе компоновки моделей и спецификаций. Здесь можно увидеть компоненты  КТсистем в плане и 3D, а также ознакомиться с характеристиками и параметрами материалов. При копировании в свой проект необходимых систем, в спецификацию будут транслироваться только те параметры материалов, которые относятся к выбранной КТсистеме.

Также представлены спецификации, отображающие параметры типов стен и фундаментных плит – описанием и наглядным изображением конструкции. Это дополнительная информация о конструкциях, использованных в каталоге.

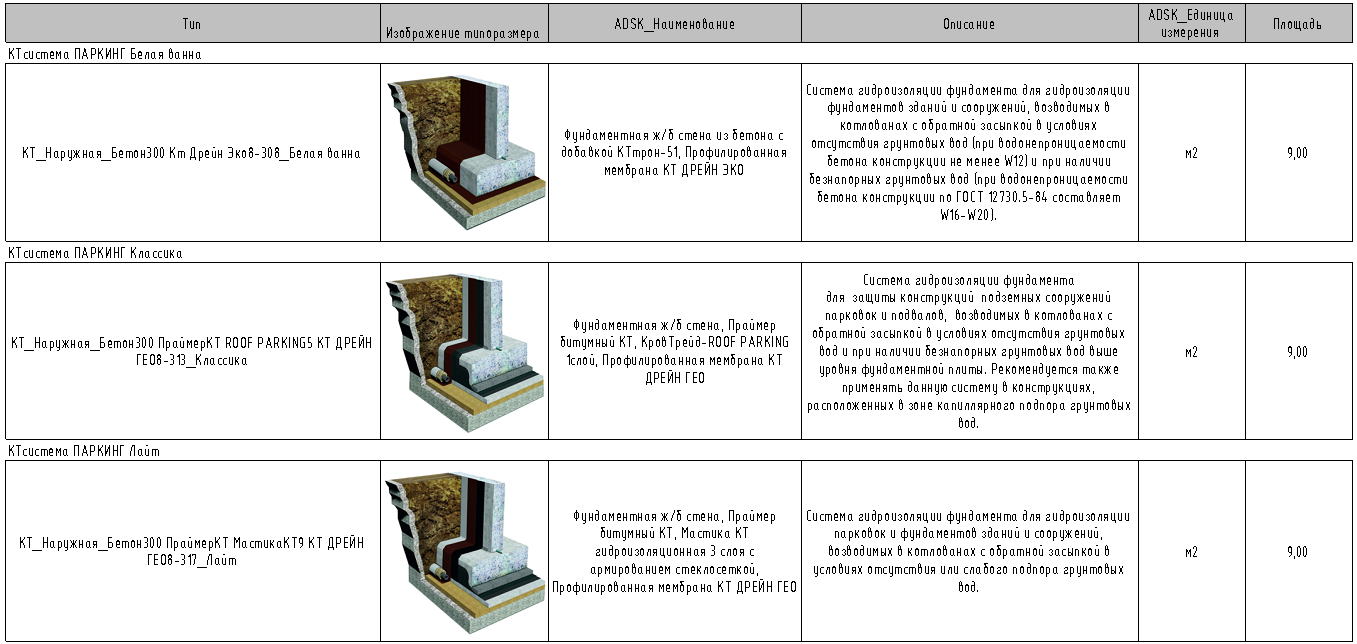

image-0 Фрагмент вспомогательной спецификации по типам конструкций

Помимо информации о конструктивных элементах доступна для копирования ведомость материалов по ГОСТ.

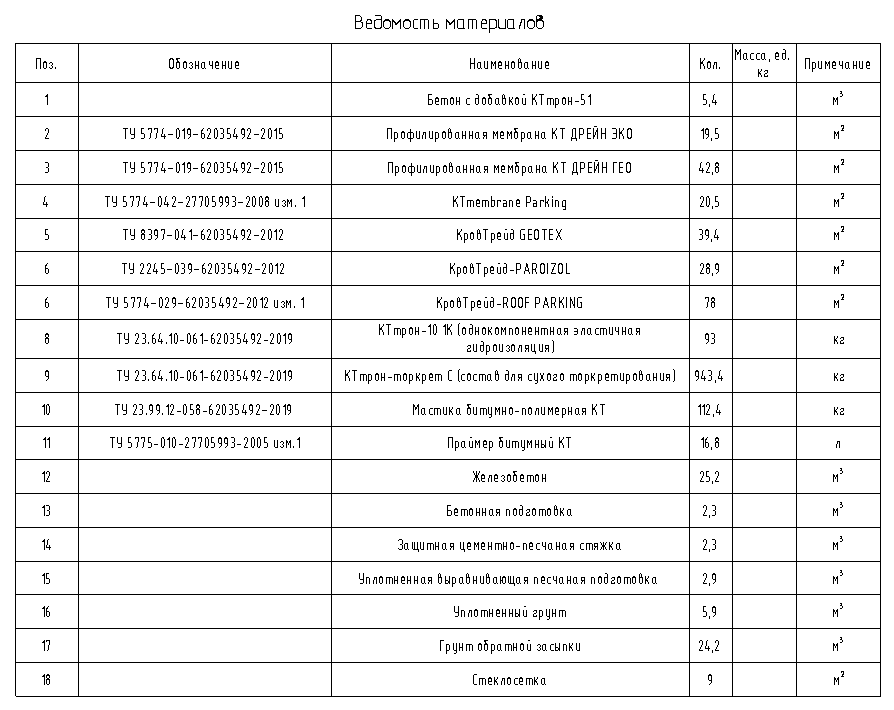

image-0 Основная ведомость материалов по ГОСТ

Для каждой модели представлена компоновка узлов. Компоновочные наборы представляют собой готовый комплект чертежей, доступных для копирования и адаптации к разрабатываемому проекту. В узлах присутствуют «умные» выносные метки, работа с которыми дает пользователю возможность получить доступ к описанию характеристик материала, указанного в выноске. Предусмотрены метки двух типов – обращающиеся к комментарию либо к описанию. В обоих случаях пользователь получает объём необходимой информации, достаточной для работы.

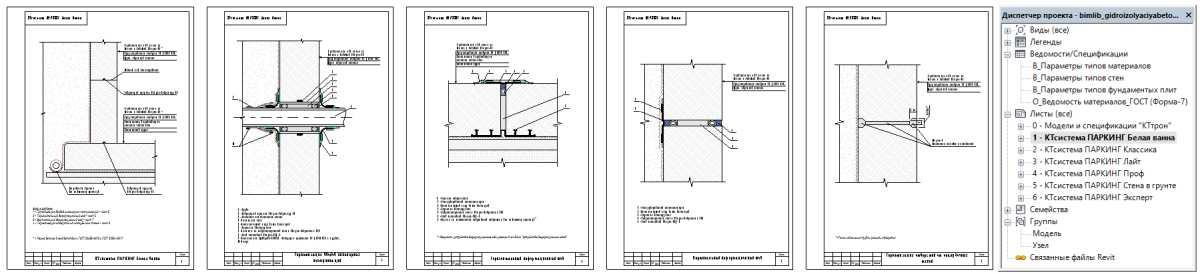

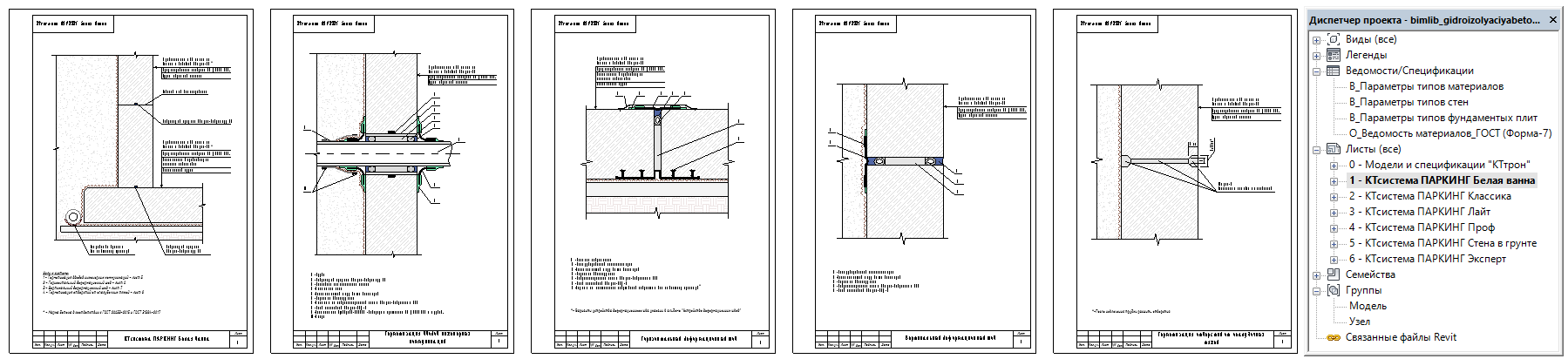

image-0 Слева представлен пример 2D-узлов для системы ПАРКИНГ Белая ванна. Справа – диспетчер проекта, на котором виден перечень листов с 2D-узлами систем.

Во всех системах предусмотрено как цветное, так и чёрно-белое представление 2D-узлов – на выбор пользователя. Для этого достаточно выбрать «Шаблон вида» и включить выбранный стиль отображения (КТтрон_Цветной или КТтрон_Черно-белый).

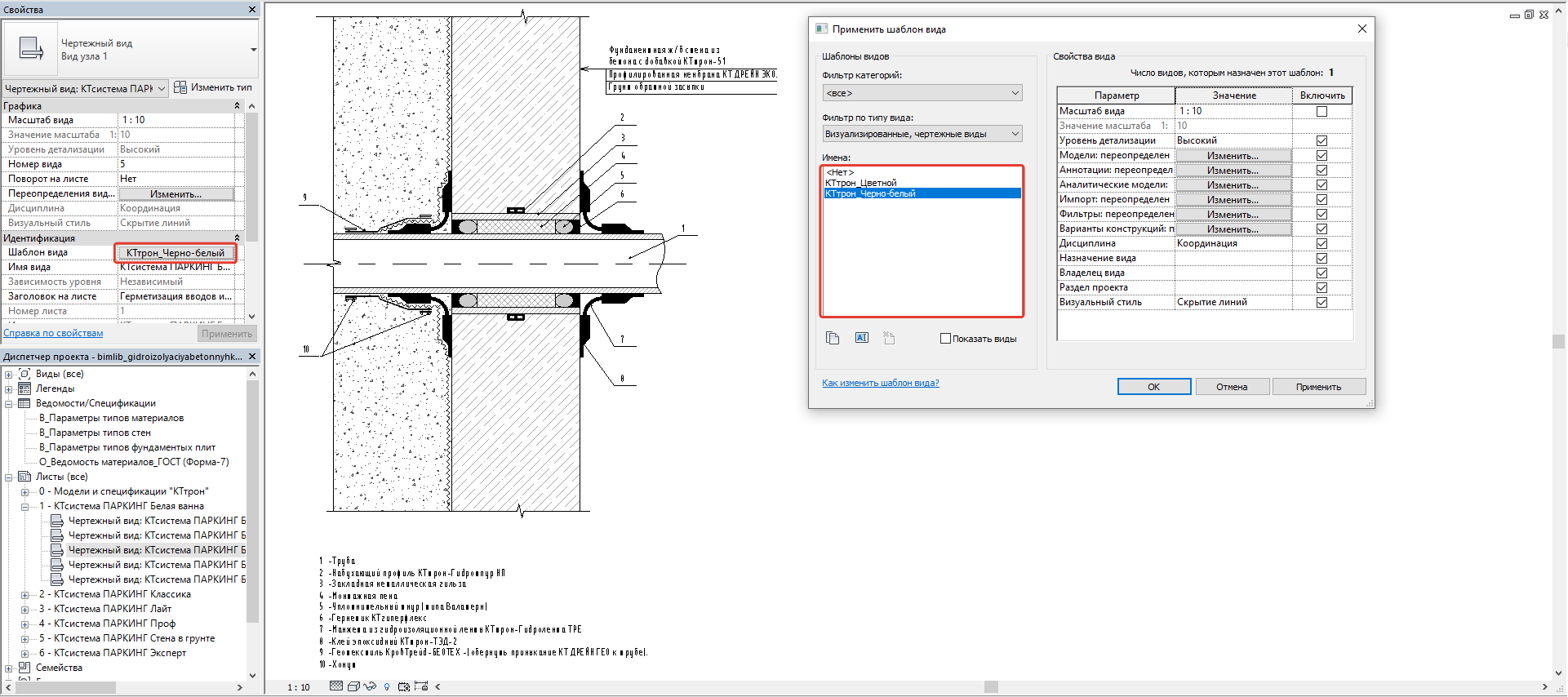

image-0 Слева – окно свойств, в котором необходимо кликнуть «Шаблон вида», по центру – тот же 2D-узел, но уже в черно-белом стиле отображения, справа – окно для выбора шаблонов вида.

Скачать BIM-модели можно по ссылке
