Технический обзор BIM-моделей семейств фасадных систем компании THERMOMAX

views
398 просмотров
Обзор библиотеки BIM-моделей фасадных систем компании THERMOMAX.
Технический обзор BIM-моделей семейств фасадных систем компании THERMOMAX

Компания THERMOMAX производит материалы для систем теплоизоляции, отделки и ремонта фасадов с 1996 года. Отделочные и теплоизоляционные системы компании применены более чем на тысячи жилых и общественных зданиях в городе Москве, Московской области и других регионах Российской Федерации.

При производстве продукции используются лучшие компоненты и сырьё, а также обеспечен контроль качества на всех этапах производства. Материалы и системы сертифицированы в соответствии с ГОСТ и допущены к применению. Высокое качество продукции THERMOMAX признано многими строительными компаниями и подтверждено многолетней эксплуатацией построенных объектов. Фасадными системами THERMOMAX утеплено более 3 миллионов квадратных метров фасадов в разных регионах РФ.

Компанией BIMLIB были разработаны модели фасадных систем THERMOMAX. Представленные модели разработаны в виде загружаемых семейств категории «Конструкции» для Revit. Версия файлов Autodesk Revit 2017. Общие параметры семейства – параметры ФОП 2017.

Семейства разработаны в следующих 6-ти подкатегориях:

  • Система утепления фасада – летнее применение;
  • Система утепления фасада – зимнее применение;
  • Система отделки фасада без утеплителя;
  • Система утепления цоколя – летнее применение;
  • Система утепления цоколя – зимнее применение;
  • Система утепления цоколя без утеплителя.

В подкатегориях встречаются несколько типов моделей, отличающихся по составу проектируемой многослойной конструкции. Всего пользователю доступны 11 типов конструкций отделки фасадов с утеплителем в составе и без. Из них: 5 семейств – конструкции отделки цоколя и 6 семейств – конструкции отделки фасада здания.

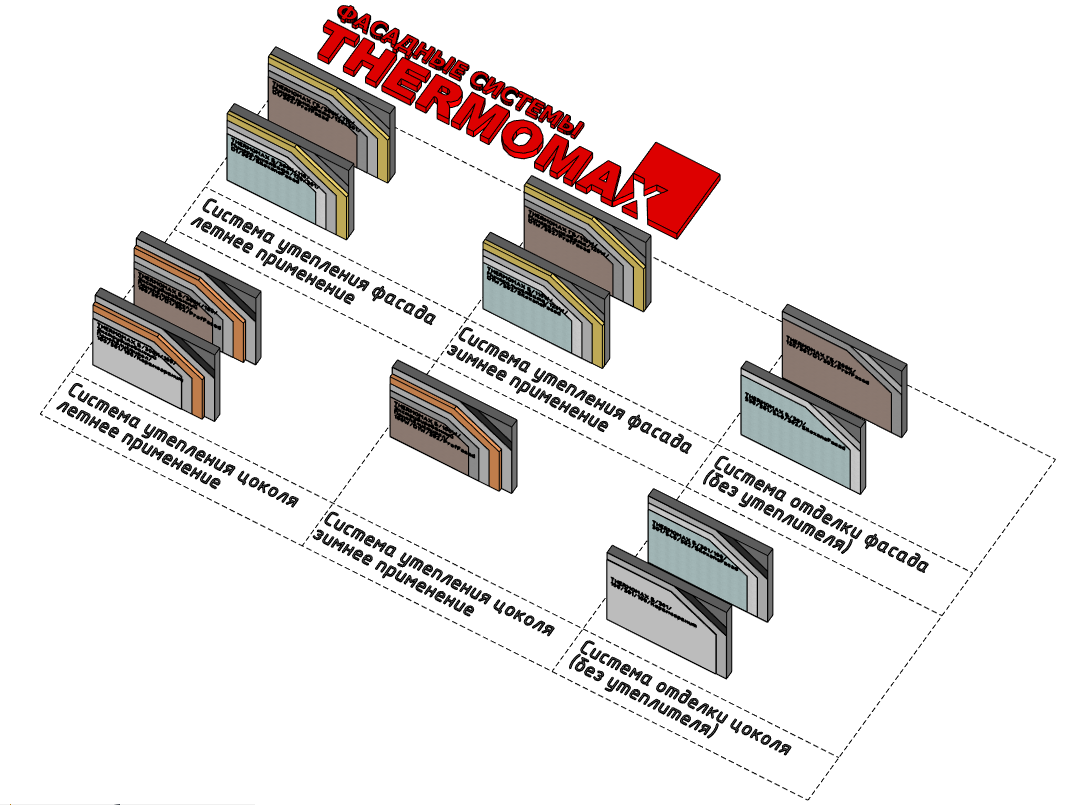

image-0 Общий вид разработанных моделей

Семейства от компании THERMOMAX сделаны максимально удобными для пользователей. Во все многослойные конструкции внесены технические характеристики: теплоёмкость, теплостойкость, коэффициенты теплопередачи, поглощения, шероховатость и т. д., а также справочная информация и url-ссылки на документы, сайт и данные о производителе. В выпадающих списках с пометками «Семейство» и «Тип» пользователь может выбрать определённый тип конструкции и подходящий по нужным характеристикам «пирог» для неё. Пользователь также может изменить состав конструкции и материал через библиотеку.

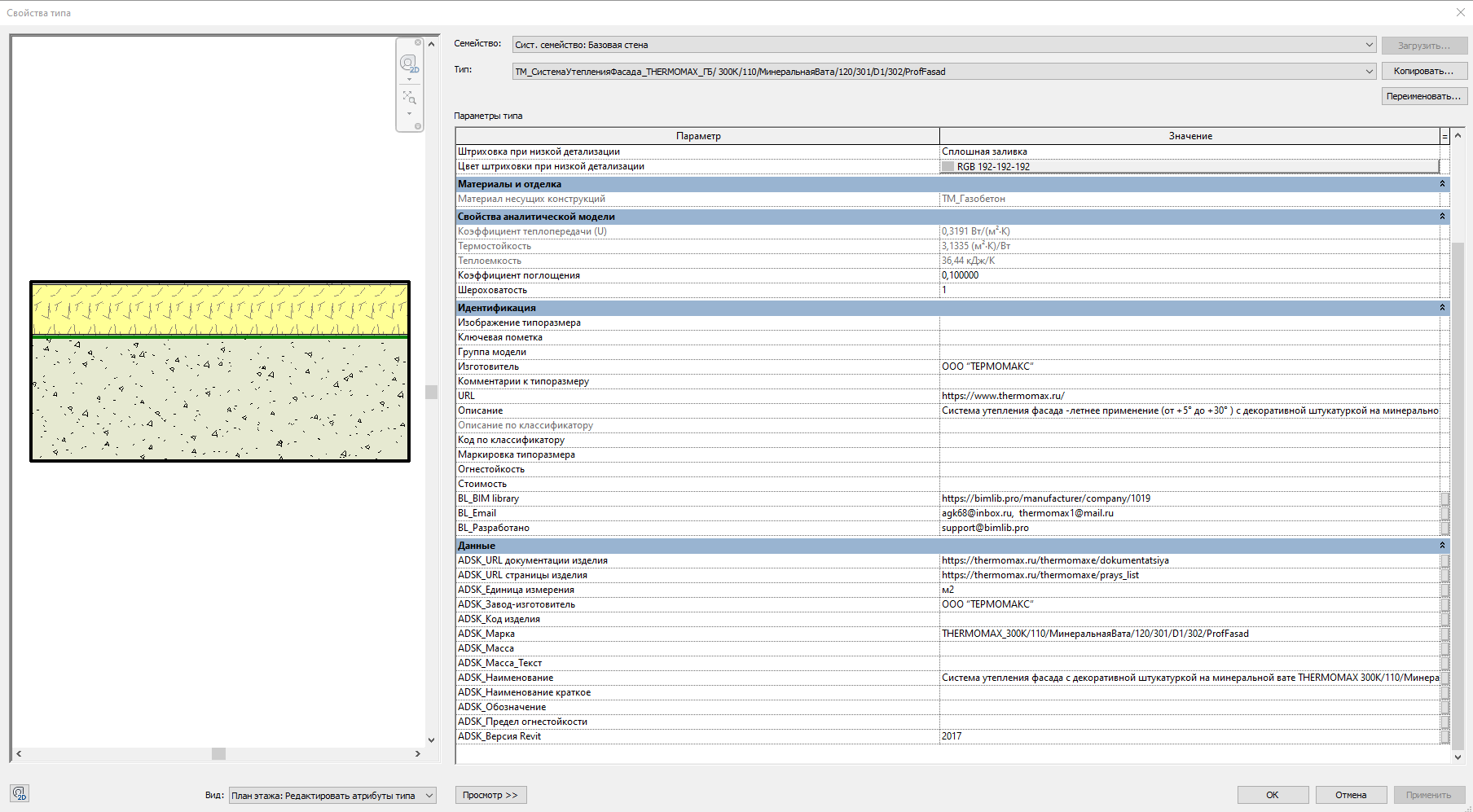

image-0 Пример свойств типа системы «Утепление фасада минеральной ватой»

В библиотеках разработаны все необходимые отделочные материалы THERMOMAX для формирования многослойных конструкций. Все материалы применимы в моделях стен. Библиотека материалов содержит визуальное представление, идентификаторы (информация о классе материала, его изготовителе со ссылкой на официальный сайт, а также описание), физико-механические и теплотехнические параметры материала конструкции, необходимые для расчётов.

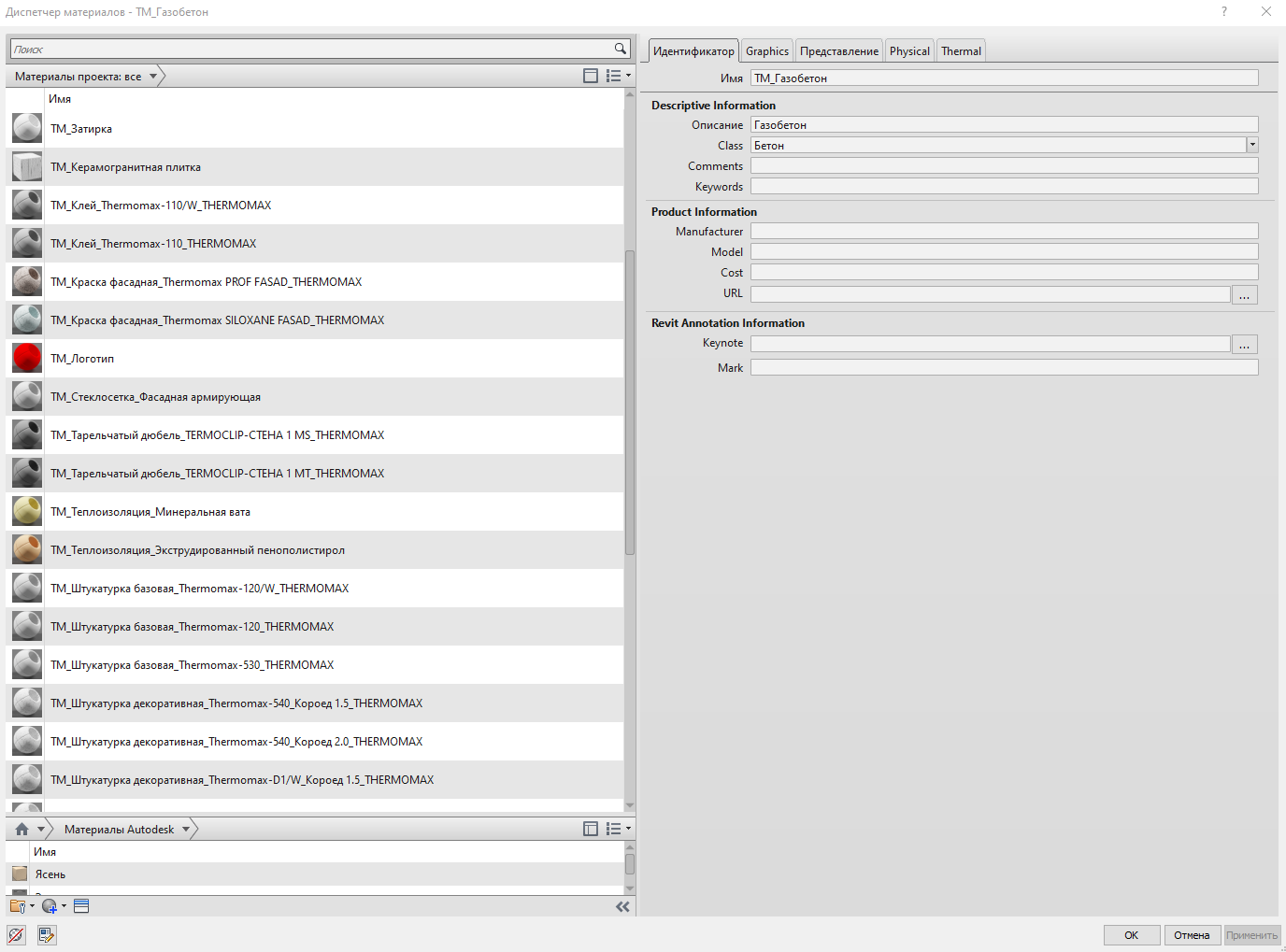

image-0 Материалы систем THERMOMAX. Диспетчер материалов

Помимо стандартных параметров к работе доступны пользовательские, в том числе норма расхода, упаковка и пропорции приготовления смесей (для сыпучих материалов), параметры прочности и сопротивления атмосферным воздействиям и нагрузкам. При копировании определённых типов в модель проекта копируются только необходимые материалы и параметры, и в проекте остаётся только нужная пользователю информация.

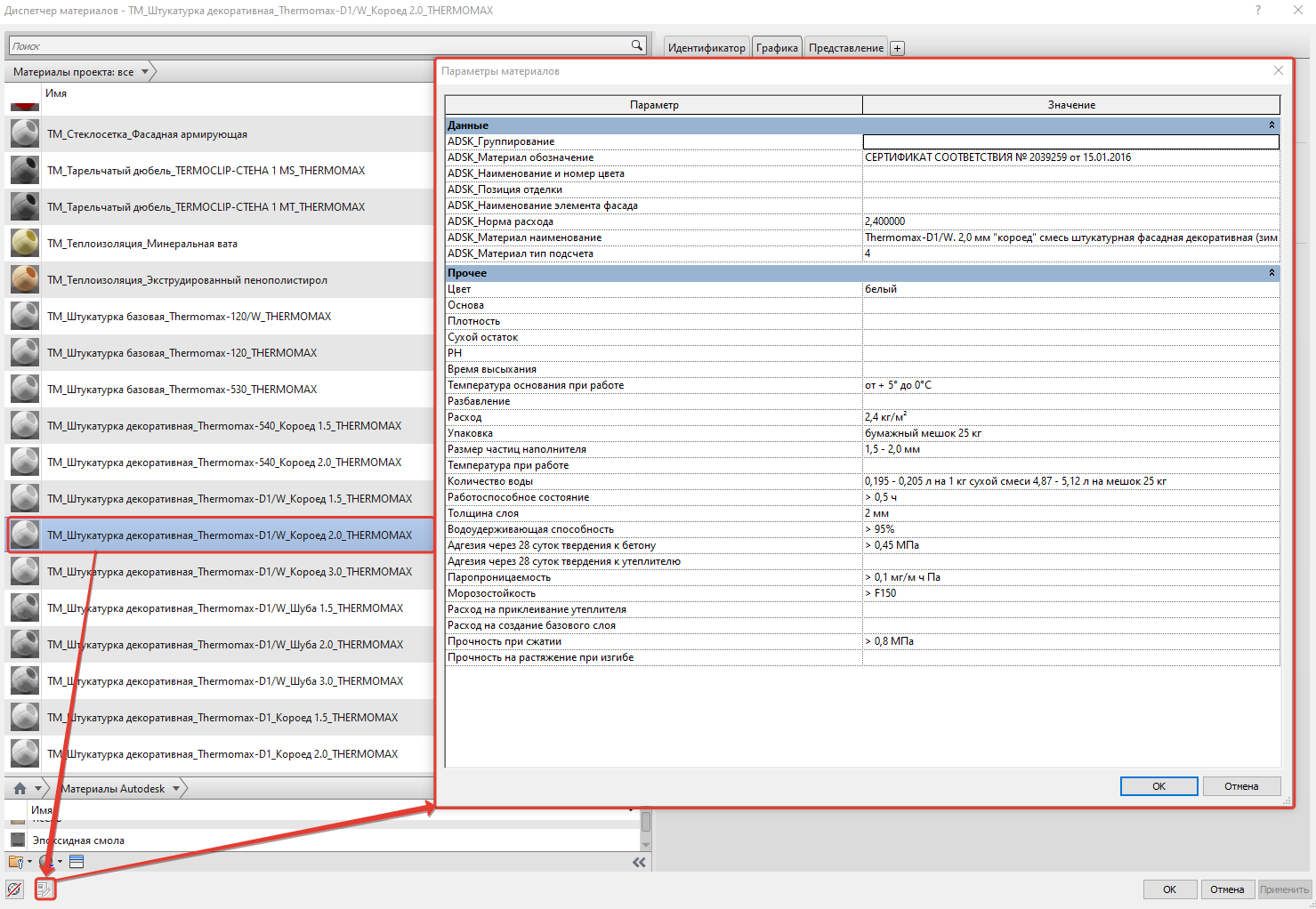

image-0 Параметры выбранного материала из системы THERMOMAX

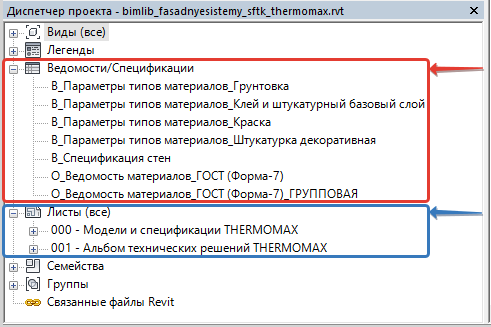

Представленный далее каталог «Ведомости и спецификации» содержит спецификации и ведомости для просмотра параметров и составов конструкций стен и самих материалов THERMOMAX.

image-0

Более удобно будет с ними ознакомиться на листе «000 – Модели и спецификации THERMOMAX». Здесь же можно увидеть типы стен в плане и 3D, а также изучить характеристики и параметры материалов для каждой категории. При копировании в свой проект необходимых систем, в спецификацию будут транслироваться только те параметры материалов, которые относятся к выбранному типу.

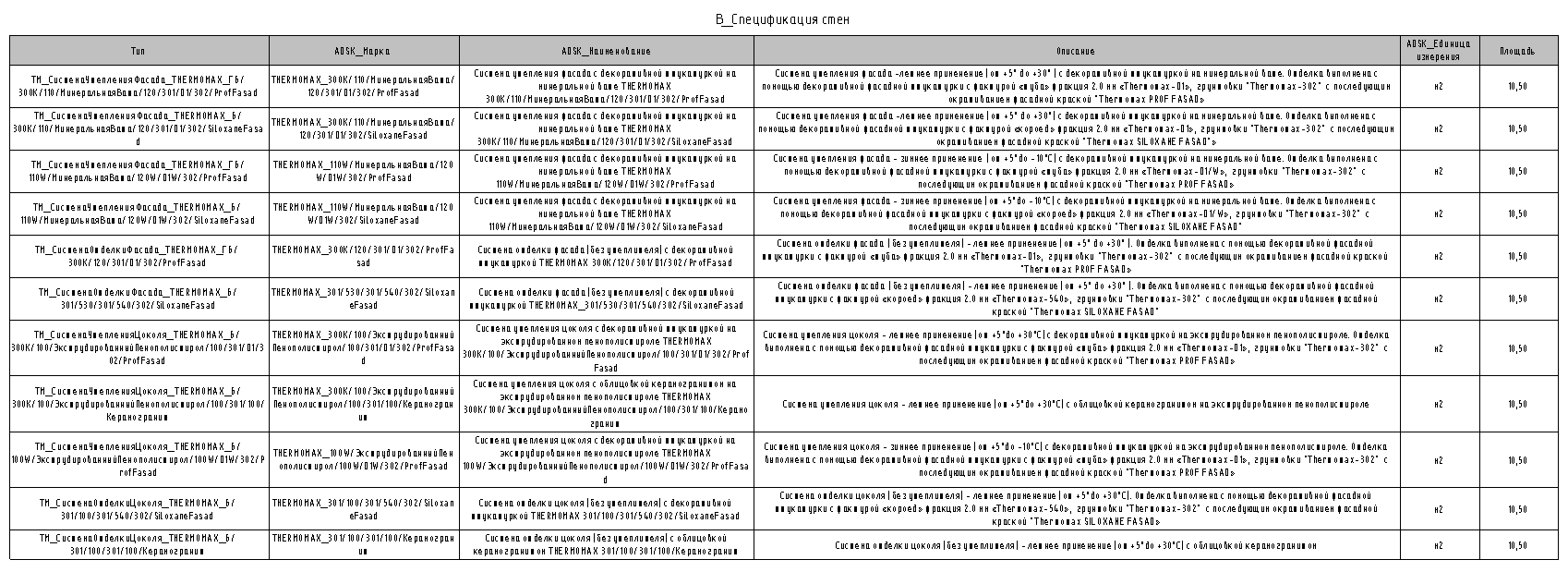

Также представлены спецификации, отображающие технические параметры материалов конструкций, а также их маркировку и обозначение. Это дополнительная информация о материалах, использованных в каталоге.

image-0

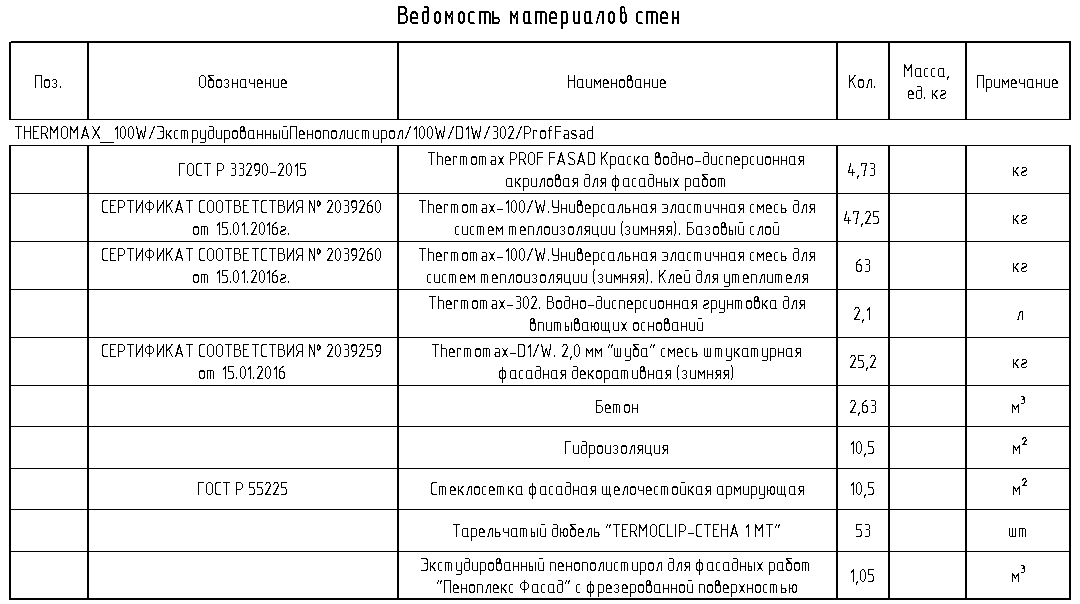

Помимо информации о материалах для копирования доступна ведомость материалов по форме 7 ГОСТ для каждого «пирога» конструкции фасада. Ведомость – автоматическая и пересчитывается в зависимости от изменений площади конструкции.

image-0

В библиотеке также размещены узлы конструкций. В разделе «Листы» они располагаются на листе «001 – Альбом технических решений THERMOMAX», содержащий технические решения основных узлов устройства стен с другими конструкциями: кровля, цоколь, оконные и витражные блоки, плиты перекрытий, в том числе балконные плиты. Цветовые области используются в 2D-узлах для формирования «пирога» конструкции, они условно, цветом или штриховкой отображают определённый слой конструкции: стену, утеплитель, штукатурку, гидроизоляцию, грунтовку и т. д., а также его порядок и габариты расположения, которые можно легко менять. Содержание в узлах 2D-семейств служит для графического обозначения таких слоёв и деталей отделки, как сетка фасадная, оконный блок, клеевая смесь, дюбель и др.

У каждого 2D-семейства есть возможность смены типа для конкретной конструкции. В узлах присутствуют автоматические выносные метки для многослойных конструкций, работа с которыми даёт пользователю возможность быстро изменить сквозные описания или сменить номер позиции. Все узлы содержат в себе элементы оформления, адаптированные под работу в Revit. Компоновочные наборы узлов представляют собой уже готовый комплект чертежей, доступных для копирования и адаптации к разрабатываемому проекту. Они легко переносимы в проект и адаптированы под шаблон ADSK.

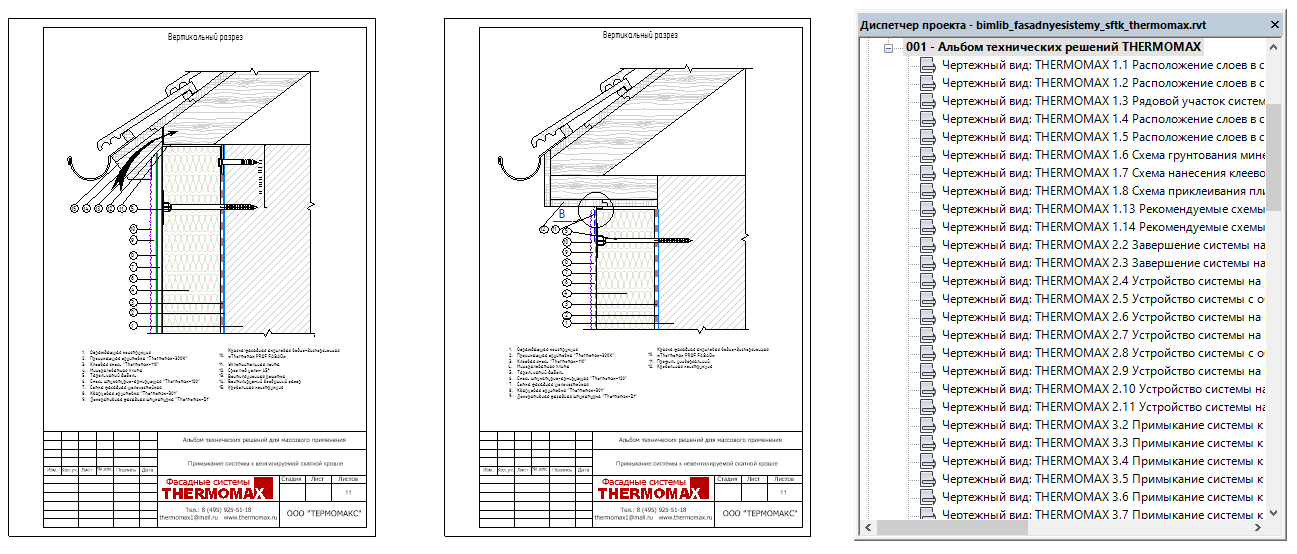

image-0 Слева – пример чертежей 2D-узлов для узлов системы «Кровля-Стена». Справа – диспетчер проекта с перечнем листов с 2D-узлами систем
