Технический обзор BIM-моделей семейств отделки стен и перекрытий компании Bergauf

views
1342 просмотра
Технический обзор библиотеки BIM-моделей семейств отделки стен и перекрытий компании Bergauf.
Технический обзор BIM-моделей семейств отделки стен и перекрытий компании Bergauf

Bergauf – международная компания, активно развивающая направление разработки, производства и реализации строительных материалов. Сегодня Bergauf – это крупнейший бренд на территории РФ и СНГ, имеющий несколько собственных производственных площадок. Опыт и ресурсы компании позволяют обеспечить максимальную эффективность производства. Компания Bergauf нацелена на развитие сырьевой базы, активную производственную и сбытовую экспансии в регионы России и СНГ, так как только близость к потребителю и забота о нём может обеспечить достойный сервис, а это и есть успех в долгосрочной перспективе.

Bergauf – это:

  • лидер по продажам цементных сухих строительных смесей в РФ;
  • входит в топ-4 по продажам сухих строительных смесей в РФ;
  • производство и отгрузка более 600 тыс. тонн продукции ежегодно;
  • более 300 SKU;
  • мощная научно-исследовательская лаборатория, способная разрабатывать рецептуры с учётом индивидуальных требований потребителей и производить всеобъемлющий контроль входного сырья и готовой продукции;
  • 12 стран присутствия.

Важное направление деятельности компании – внедрение комплексных решений в сфере отделочных работ под маркой «Технологии Bergauf»:

  • механизация строительных работ с помощью специализированной высокопроизводительной техники;
  • доставка сухих смесей на строительные объекты осуществляется не только в классических мешках, но и в специализированных мобильных бункерах – силосах.

В этом техническом обзоре мы рассмотрим каталог BIM-моделей систем Bergauf по отделке стен и перекрытий, разработанных специалистами компании BIMLIB. Представленный каталог содержит библиотеку материалов, модели стен, перекрытий. Модели типов стен, перекрытий представлены в виде системных семейств категорий «Стены», «Перекрытия». Версии файлов Autodesk Revit 2017. Общие параметры семейства – параметры ФОП 2017.

К выбору пользователя представлены три системы, рассмотрим их:

Система №1 для внутренней стены по слоям:

  • Железобетонная стена/Штукатурка/Грунтовка/Гидроизоляция/Клей плиточный/Плитка керамогранитная/Затирка;

Система №1 для наружной стены по слоям:

  • Стена из пенобетона/Пенополистирол на клею/Сетка стеклотканевая на клею/Штукатурка по грунтовке/Краска фасадная;

Система №1 для перекрытия по слоям:

  • Железобетонная плита/Выравнивающий слой/Гидроизоляция/Плиточный клей/Плитка керамогранитная/Затирка.
image-0 Общий вид разработанных моделей систем Bergauf для стен и перекрытий

Данный каталог моделей разработан в формате *RVT. В презентационном и рабочем видах каталога размещены все типоразмеры предложенных семейств и разработан шаблон спецификации для автоматического подсчёта количества изделий. Ознакомимся с ними более подробно.

Специалисты BIMLIB сделали модели семейств удобными для всех категорий пользователей. Во все многослойные конструкции стен и перекрытий Bergauf внесены технические характеристики материалов, справочная информация и url-ссылки на документы, сайт и данные о производителе, а также описание цветовых решений. В выпадающих списках с пометками «Семейство» и «Тип» пользователь может выбрать определённую категорию конструкции и подходящий по нужным характеристикам «пирог» для неё. Пользователь также может изменить состав конструкции через раздел «Структура слоёв», а сам материал – через библиотеку.

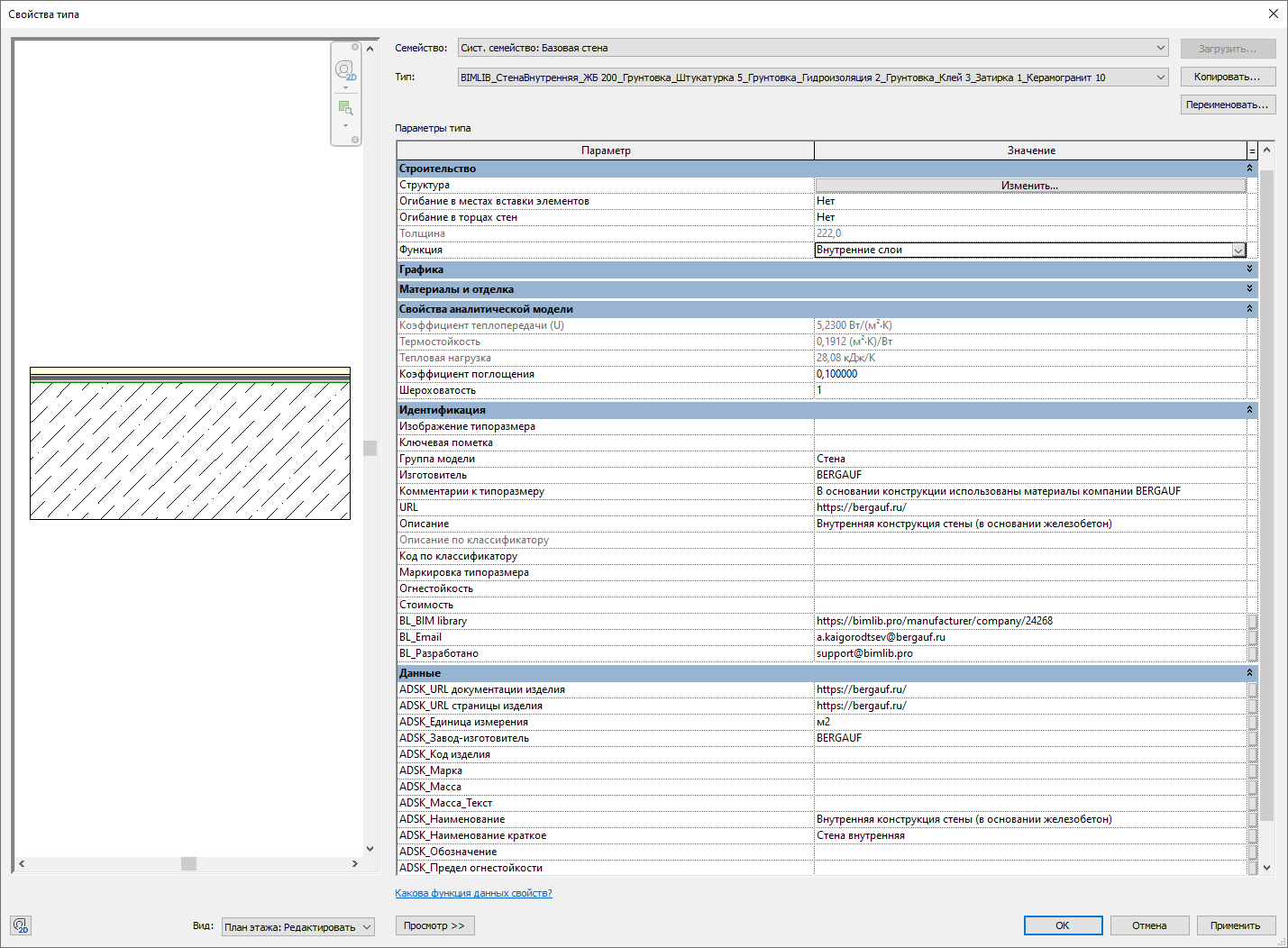

image-0 Пример свойств типа системы «Стена»

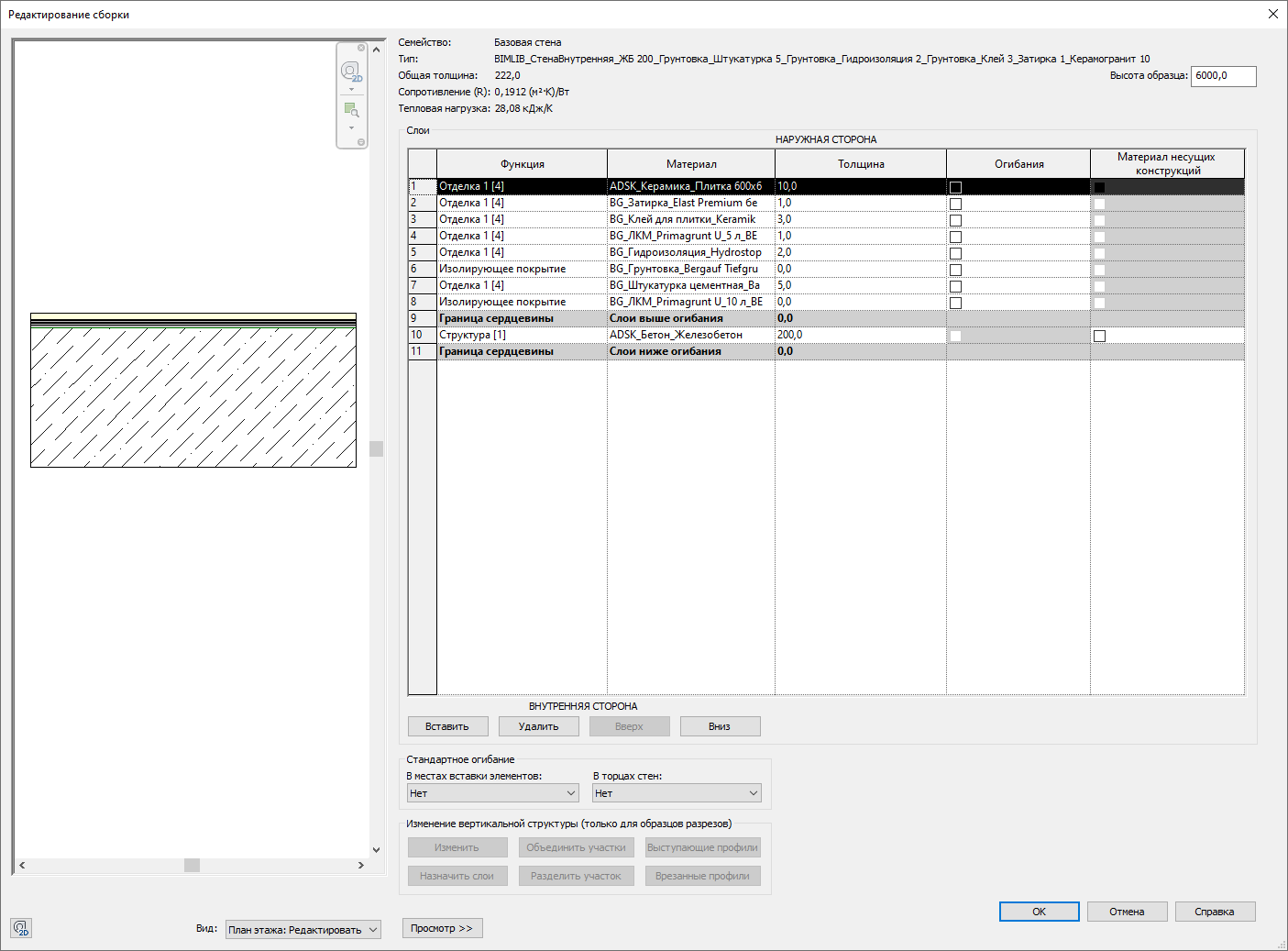

В разделе «Структура слоёв/Редактирование сборки» пользователь найдет все составляющие слои данной многослойной конструкции, сможет изменить их толщину, материал, перепад высот.

image-0 Пример состава сборки для конструкции стены

В библиотеках разработаны все необходимые отделочные материалы систем Bergauf для формирования многослойных конструкций. Все материалы могут применяться как в моделях стен, так и перекрытий. Библиотека материалов содержит визуальное представление, идентификаторы (информация о классе материала, его изготовителе со ссылкой на официальный интернет-ресурс, а также описание).

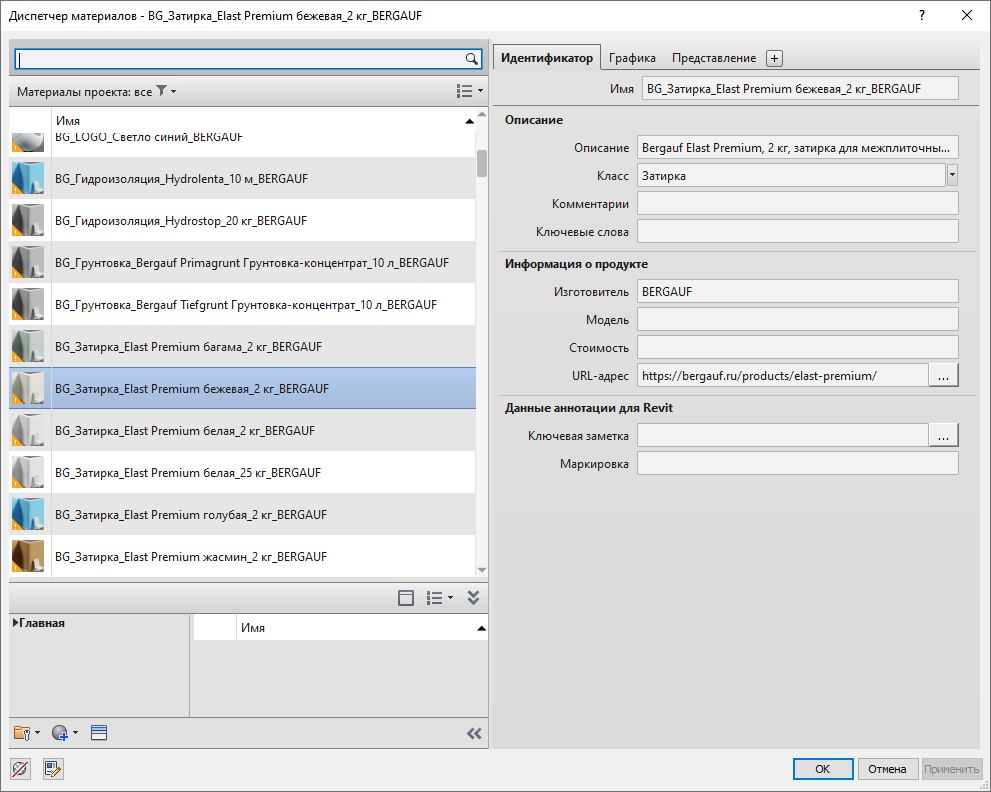

image-0 Материалы систем Bergauf. Диспетчер материалов

Помимо стандартных параметров к работе доступны пользовательские, в том числе: область применения, норма расхода, параметры прочности и сопротивления воздействиям, масса изделия, данные о плотности и адгезии. Также в поле «Данные» есть дополнительная информация о наименовании материала, фасовке, цвете и применяемом ГОСТе. При переносе определённых типов конструкций в модель проекта копируются только необходимые материалы и их параметры, и в проекте остаётся только нужная пользователю информация.

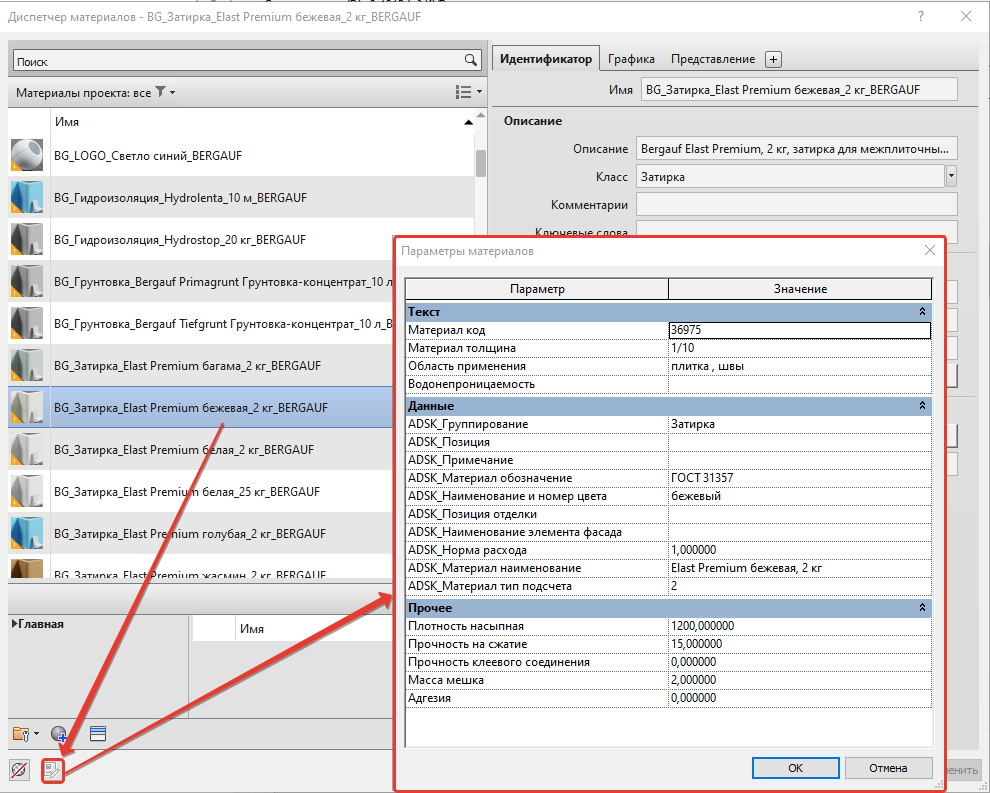

image-0 Параметры выбранного материала из системы Bergauf

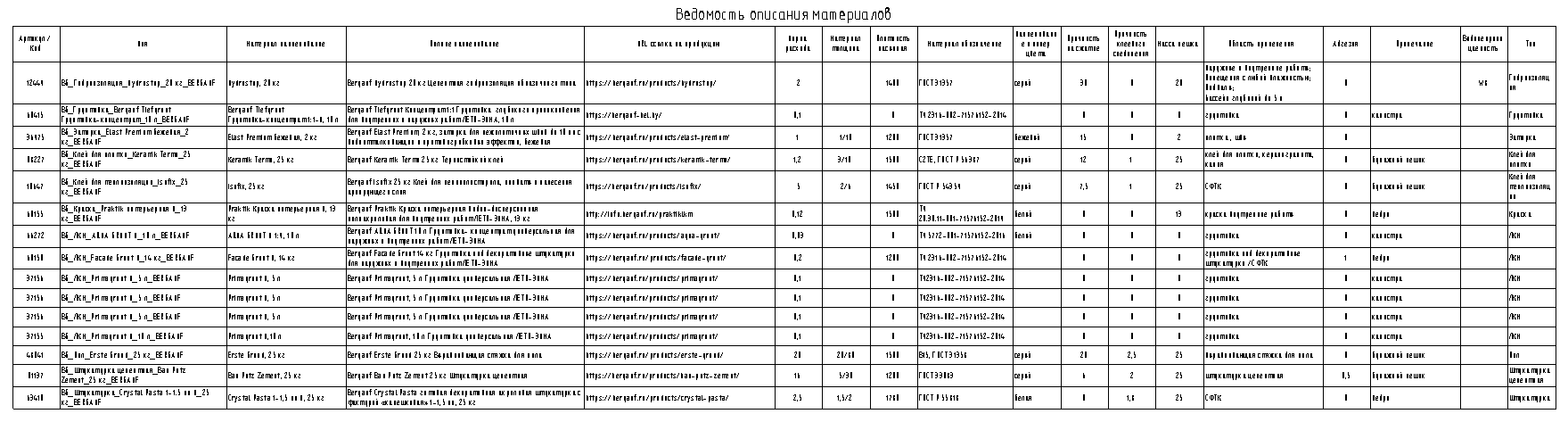

Представленный раздел «Ведомости и спецификации» содержит автоматические ведомости материалов для просмотра параметров и составов для систем стены и перекрытий и самих материалов Bergauf.

image-0

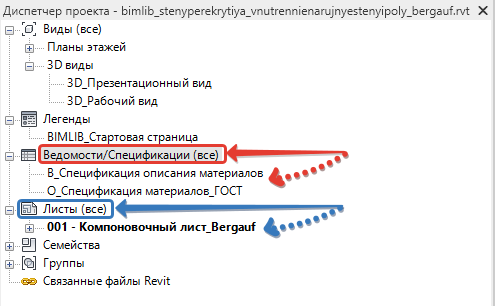

Более подробно вы можете с ними ознакомиться на 001-Компоновочном листе_Bergauf в разделе «Листы». Здесь также можно проанализировать типы всех применяемых слоёв, составляющих многослойные конструкции стен, перекрытий, а также узнать характеристики и параметры материалов для каждой категории. При копировании в свой проект необходимых систем, в ведомости будут транслироваться только те параметры материалов, которые относятся к выбранному типу.

При возникновении вопросов при формировании уникального наполнения систем под технические требования конструкции воспользуйтесь каталогом продуктов системных решений или технической поддержкой Bergauf по почте [email protected] или по телефону 8-800-200-09-89.

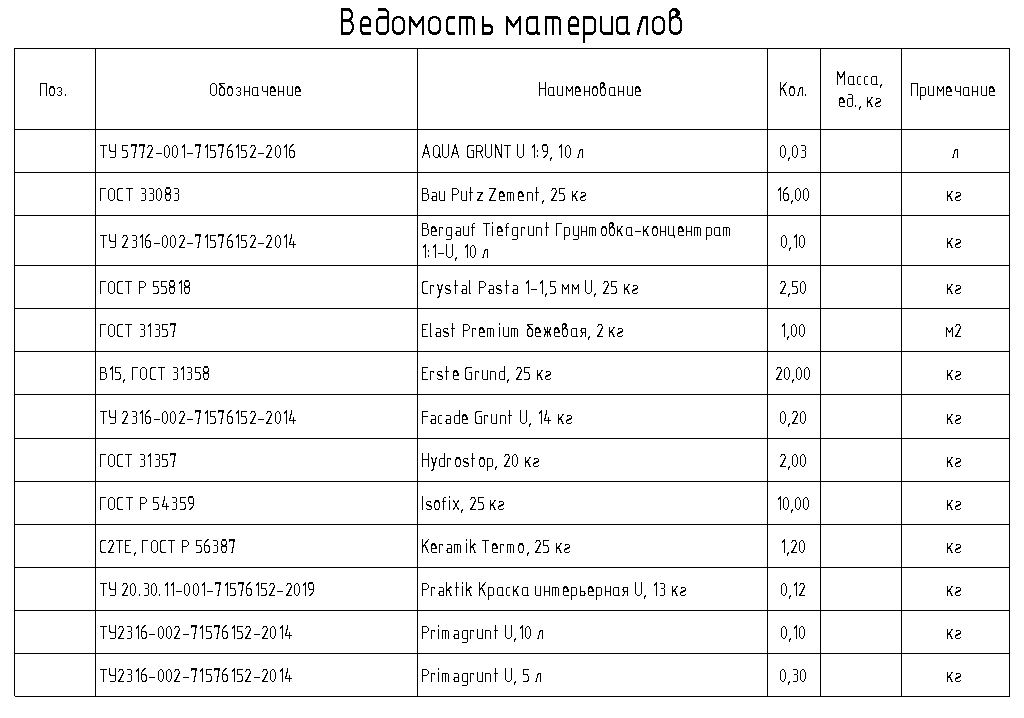

Вся техническая информация о материалах доступна для копирования в ведомость материалов по форме №7 ГОСТ для каждого «пирога», например, конструкции стены. Ведомость автоматизирована и пересчитывается в зависимости от изменений площади конструкции или её состава.

image-0
image-0

На ресурсе BIMLIB пользователю доступны для скачивания загружаемая библиотека материалов. Для того чтобы загрузить библиотеку материалов в проект, в диалоговом окне «Диспетчера материалов» нажмите кнопку «Открыть существующую библиотеку», найдите на диске файл библиотеки материалов «bimlib_bibliotekamaterialov_bergauf.adsklib» и нажмите кнопку «Открыть».

Для размещения моделей в проекте необходимо:

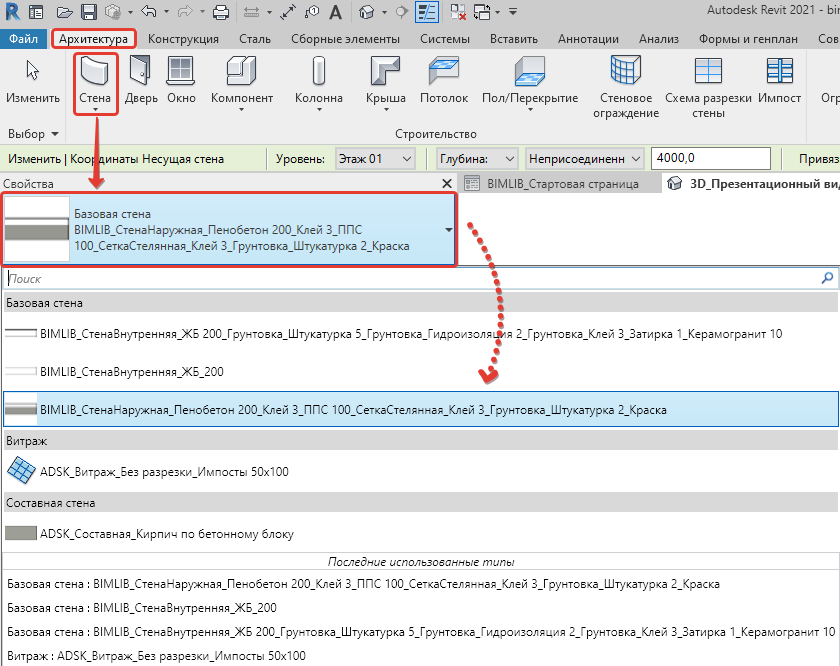

Перейти на любой из видов, на панели управления перейти во вкладку «Архитектура», команда «Стена» или «Перекрытие», в панели свойств выбрать нужную модель и разместить её так, как вам необходимо.

image-0 Размещение модели в проекте. Пример 1

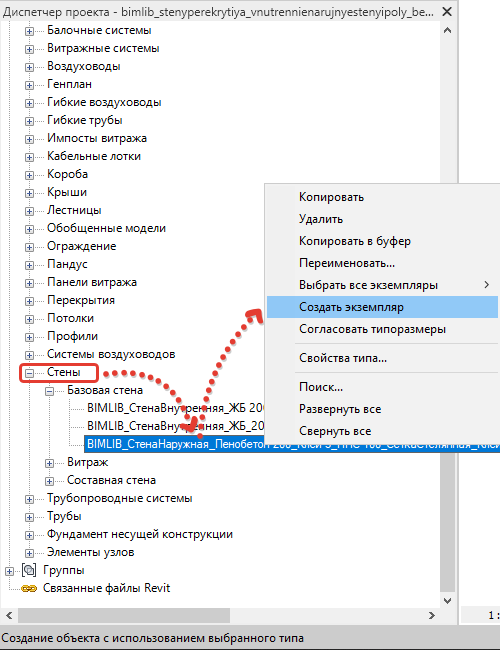

Перейти на любой из видов, в диспетчере проекта во вкладке «Семейства»
категории «Стена» или «Перекрытие» кликнуть правой кнопкой мыши на типоразмер и выбрать «Создать экземпляр» или просто перетащить нужный тип в пространство модели и разместить так, как вам необходимо.

image-0 Размещение модели в проекте. Пример 1

Не забывайте использовать удобную инструкцию по работе с моделями Bergauf от BIMLIB, она также доступна для скачивания и содержит в себе полный алгоритм подключения моделей к проекту и взаимодействия с ними.
