Технический обзор BIM-моделей семейств отделочных систем Пешеланского гипсового завода

views
802 просмотра
Обзор моделей отделочных систем компании «ПГЗ».
Технический обзор BIM-моделей семейств отделочных систем Пешеланского гипсового завода

Пешеланский гипсовый завод (ООО «ПГЗ») – одно из ведущих предприятий отрасли добычи гипса и производства строительных материалов на его основе. Завод является единственным производителем гипсостружечной плиты («ГСП-Пешелань») и находится в тройке крупнейших производителей пазогребневых плит. Завод выпускает свыше 30 наименований строительной продукции, многие из которых инновационные.

Компанией BIMLIB были разработаны модели отделочных систем для компании ООО «ПГЗ». Представленные модели выполнены в виде системных семейств для Revit. Пользователю доступны для загрузки 4 файла в формате RVT, содержащие семейства следующих 4-х категорий:

  • Стена
  • Крыша
  • Потолок
  • Перекрытие

Версия файлов Autodesk Revit 2017, общие параметры семейств – параметры ФОП 2017.

В рамках каждой категории есть несколько типов моделей, отличающихся по составу проектируемой многослойной конструкции. Пользователю доступны 48 различных типов конструкций отделки стен и перегородок, 8 типов конструкций кровли, 6 типов конструкций отделки потолка и 16 типов конструкций отделки пола перекрытия.

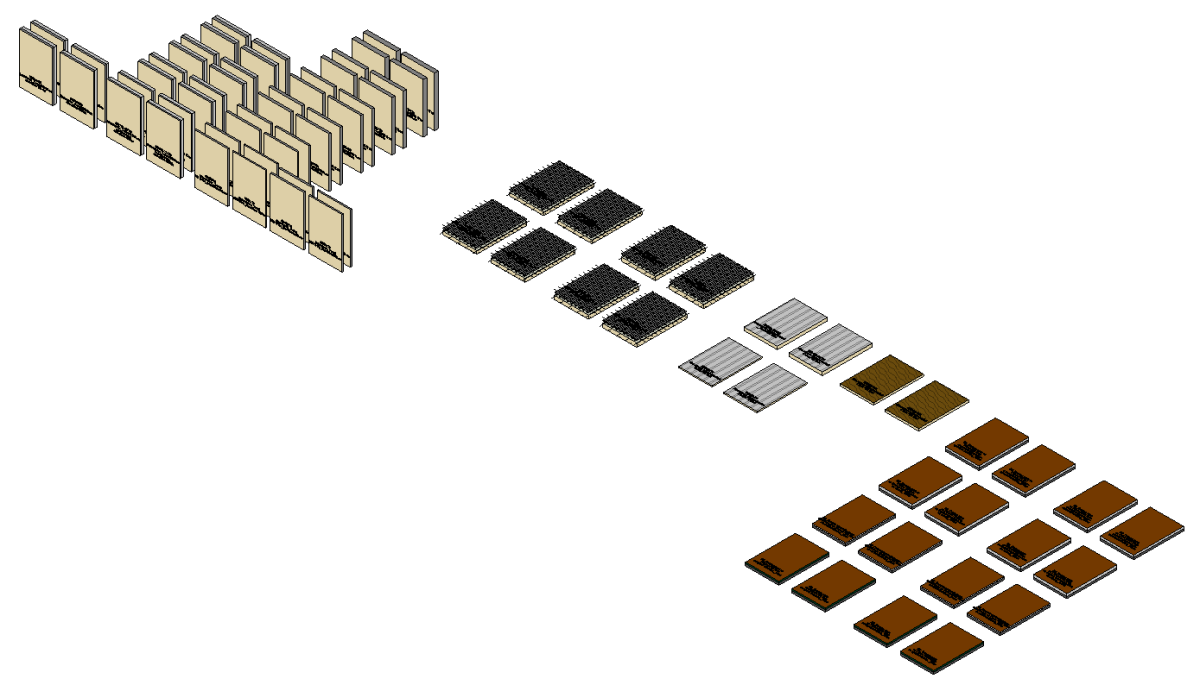

image-0 Общий вид разработанных моделей

Семейства компании «ПГЗ» сделаны максимально удобными для пользователей. В параметры типов данных многослойных конструкций внесены технические характеристики: теплоёмкость, теплостойкость, коэффициенты теплопередачи, поглощения теплового излучения, шероховатость и т. д., а также справочная информация и url-ссылки на документы, сайт и данные о производителе. В выпадающих списках с пометками «Семейство» и «Тип» пользователь может выбрать определённую категорию конструкции и подходящий по нужным характеристикам «пирог» для неё.  Кроме того, в разделе «Прочее» пользователю доступны заполненные, но возможные для изменения поля расхода всех видов материалов и деталей, входящих в многослойную конструкцию. Пользователь также может изменить состав конструкции и материал через библиотеку.

image-0 Пример свойств типа системы «Отделка стены по металлическому каркасу с утеплением»

Пользователю доступно редактирование сборки семейства, где он может изменять толщину определённого слоя. При этом, толщина материалов «пирога», например для конструкции стены, может задаваться проектировщиком в соответствии с каталогом производителя.

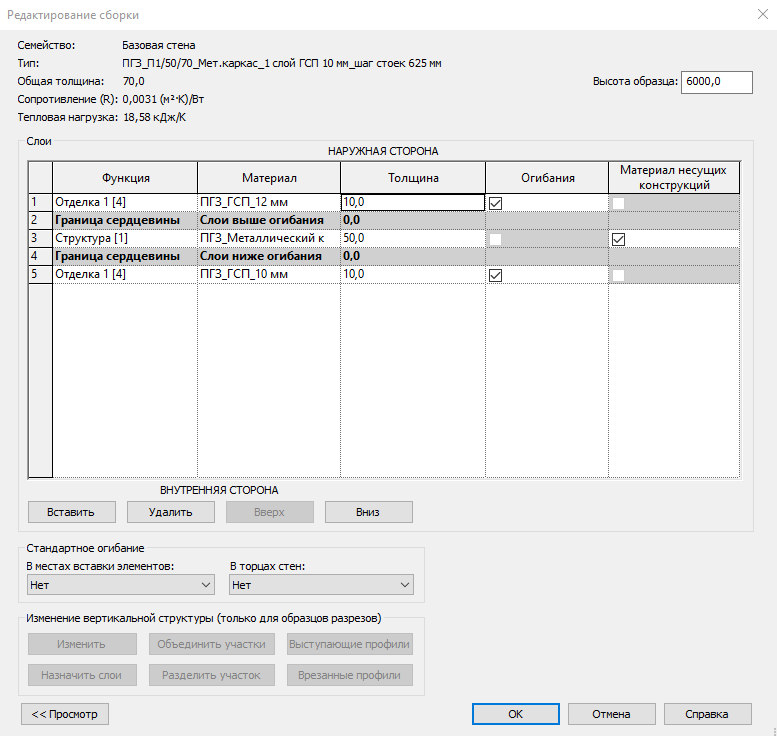

image-0 Окно «Редактирование сборки»

В библиотеках есть все необходимые отделочные материалы ООО «ПГЗ» для формирования многослойных конструкций. Материалы применимы в моделях стен, кровель, перекрытий. Библиотека материалов содержит визуальное представление, идентификаторы (информация о классе материала, его изготовителе со ссылкой на официальный сайт, а также описание), физико-механические и теплотехнические параметры материала конструкции необходимые для расчётов.

image-0 Диспетчер материалов

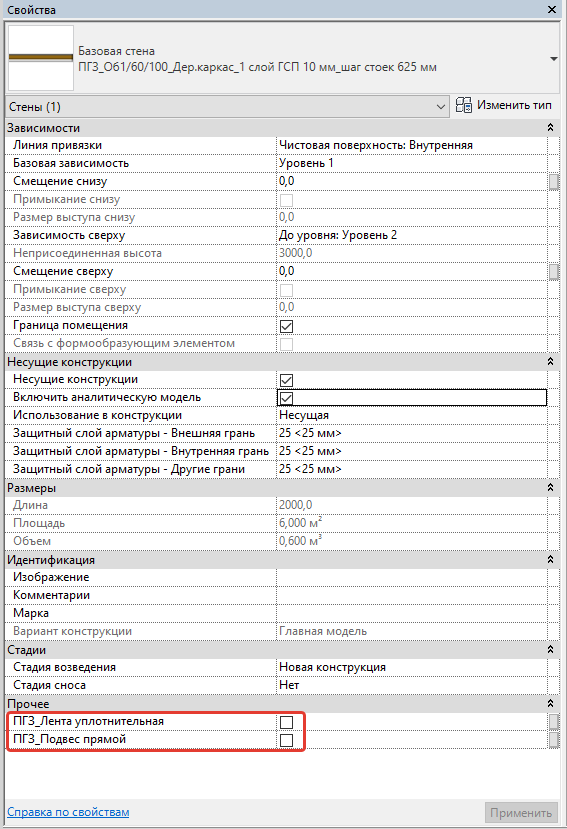

Также в свойствах некоторых семейств есть детали или материалы, не вошедшие в сборку. Они могут быть учтены при проектировании и отражены в спецификации, например, «ПГЗ_Лента уплотнительная» и «ПГЗ_Подвес прямой». Для их включения в проект необходимо установить соответствующие галочки.

image-0 Свойства семейства

Помимо стандартных параметров, к работе доступны пользовательские, в том числе, параметры звукоизоляции, водопоглощения, теплоусвоения, плотность, влажность, параметры прочности и сопротивления атмосферным воздействиям, нагрузкам и другие. При копировании определённых типов в модель проекта копируются только необходимые материалы и параметры, а в проекте остаётся только нужная пользователю информация.

image-0 Параметры выбранного материала отделки

Представленный далее каталог «Ведомости/Спецификации» содержит ведомости расходов и параметров материалов для просмотра составов многослойных конструкций и свойств самих материалов.

image-0

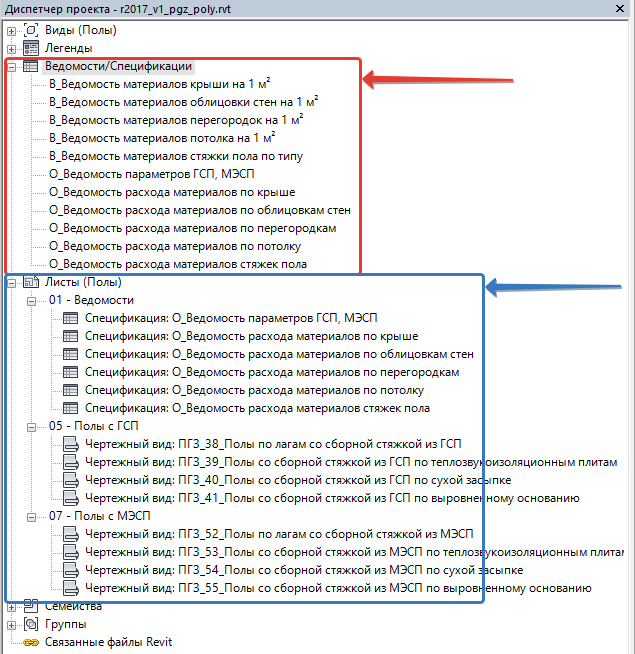

С ними будет удобнее ознакомиться во вкладке «Листы», на листе «01 – Ведомости». Здесь можно изучить характеристики и параметры материалов для каждого вида модели. При копировании в свой проект необходимых систем, в спецификацию будут транслироваться только те параметры материалов, которые относятся к выбранному типу.

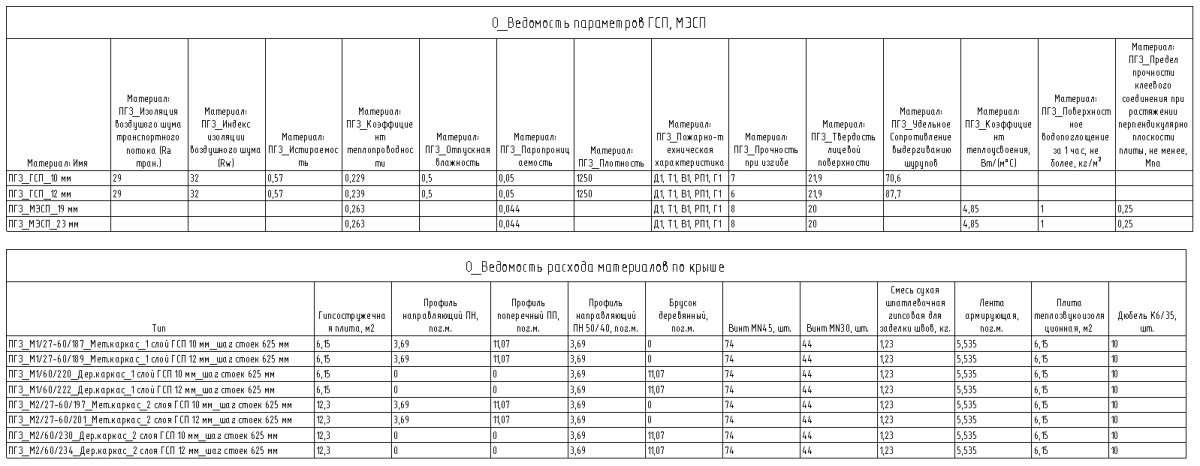

Также представлены ведомости, отображающие технические параметры материалов конструкций, их маркировку и обозначение. Это дополнительная информация о материалах, использованных в каталоге.

image-0

Помимо информации о материалах, для копирования доступна ведомость материалов по форме «7 ГОСТ» для каждого «пирога» конструкции. Автоматическая ведомость пересчитывается в зависимости от изменений площади конструкции.

image-0

В библиотеке также размещены узлы конструкций. В разделе «Листы» они располагаются на листах с чертёжными видами для всех категорий, содержащими технические решения основных узлов устройства отделки тех или иных конструкций. Их компоновочные наборы представляют собой готовый комплект чертежей, доступных для копирования и адаптации к разрабатываемому проекту. В узлах присутствуют автоматические выносные метки для многослойных конструкций. Работа с метками даёт пользователю возможность быстро изменить описание. При этом, если пользователь меняет цветовую область какого-либо слоя на область, принадлежащую иному материалу, то метка автоматически меняет своё содержимое. Все узлы легко переносимы в проект и адаптированы под шаблон ADSK.

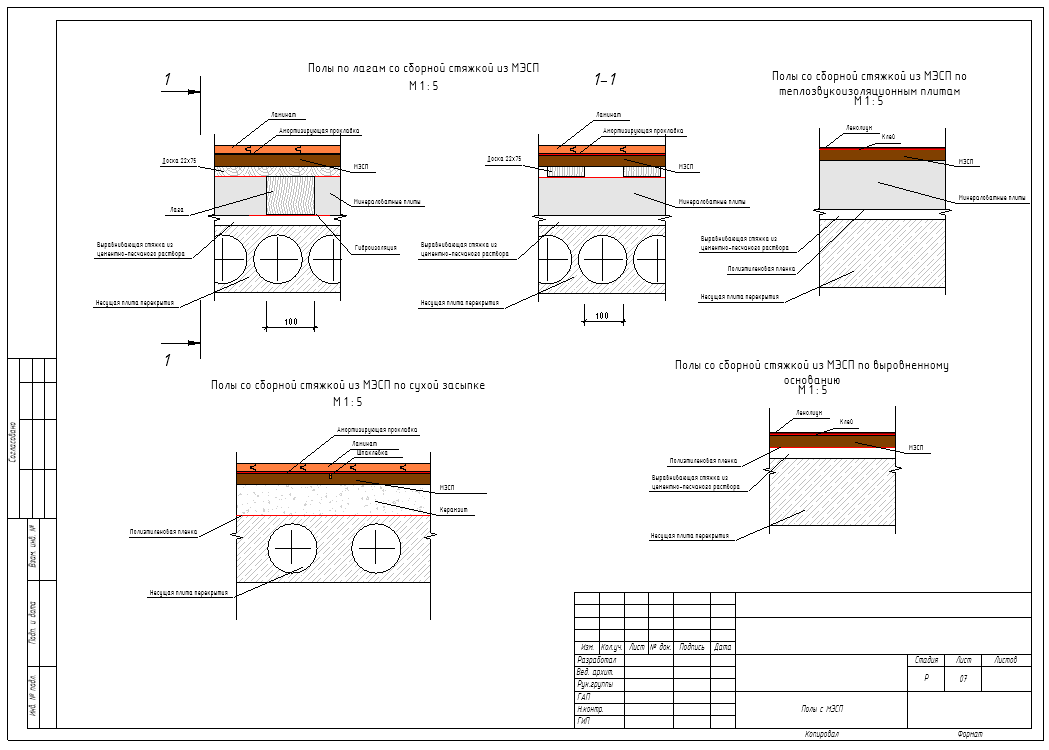

image-0 Пример чертежей 2D-узлов различных типов систем отделки перекрытия
