Технический обзор семейства термовкладышей ПЕНОПЛЭКС в Autodesk Revit
![Технический обзор семейства термовкладышей ПЕНОПЛЭКС в Autodesk Revit](/uploads/blogs/2024-07/пеноплэкс обложка_65df1badf0ea7_668545f8337a7.png)

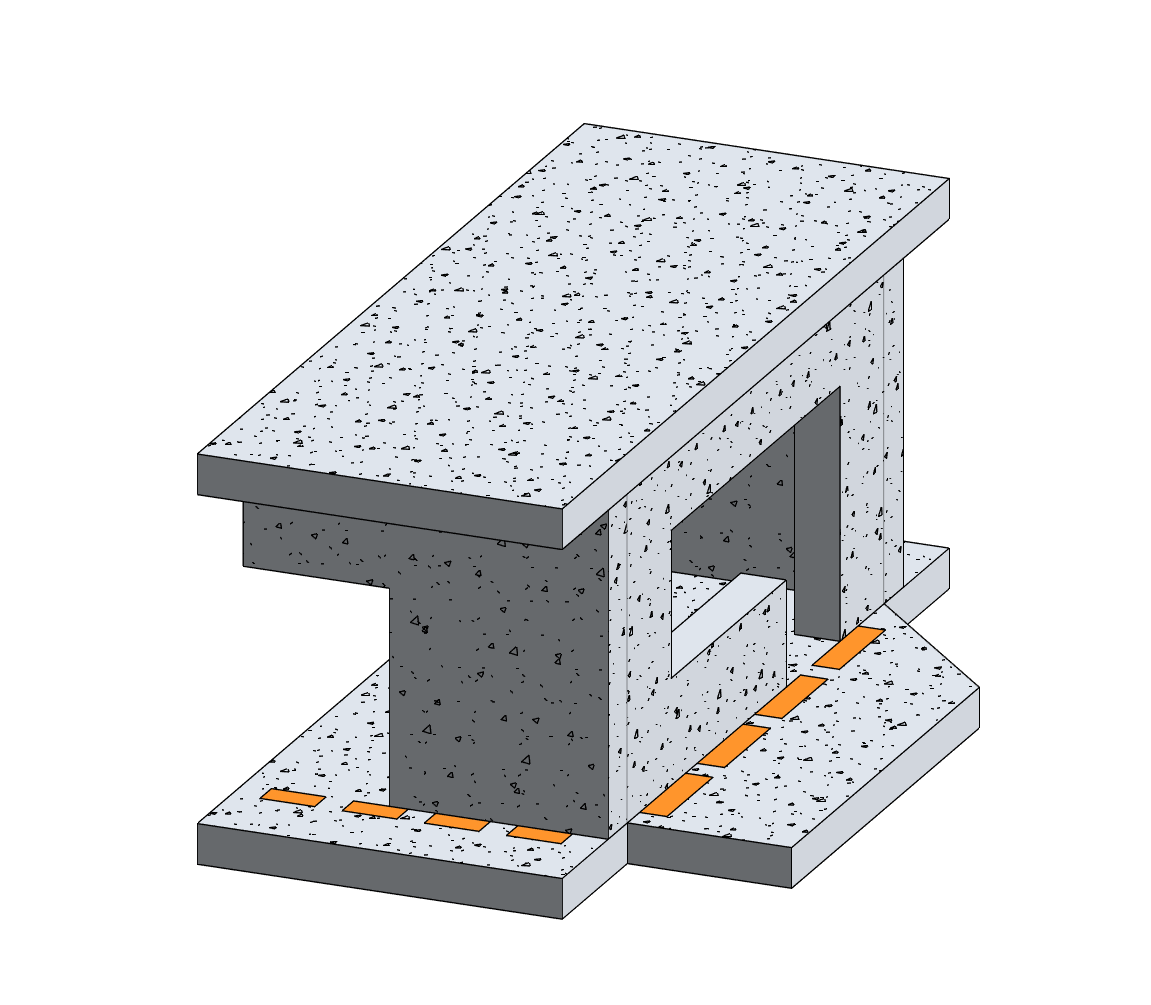

Монолитные плиты перекрытия, разрывающие теплоизоляционный контур, являются «мостиками холода» через которые в ходе эксплуатации здания происходят значительные теплопотери. Система термовкладышей ПЕНОПЛЭКС широко применяется в строительстве с целью снижения теплопотерь через плиты перекрытия. Габариты термовкладышей подбирают на основании справочных таблиц с учетом требований СП 50.13330.2012 и СП 230.1325800.2015 или в соответствии с проектом. Для монолитных перекрытий наиболее рационально соотношение длины термовкладышей к расстоянию между ними а/b — 3:1, т.е. перфорация 3/1, но также возможна реализация конструкций с перфорацией 1/1, 5/1 и других соотношениях при соответствующем расчетном обосновании. Основные требования к термовкладышам из экструзионного пенополистирола приведены в ГОСТ Р 59744-2021.
![image-0](/uploads/blogs/2024-07/1_182.png?size=0x-)
Специалистами НИИСФ РААСН разработаны «Методические рекомендации по устройству термовкладышей из экструзионного пенополистирола ПЕНОПЛЭКС® в монолитном домостроении» в соответствии с положениями СП 50.13330 «Тепловая защита зданий» и СП 230.1325800 «Конструкции ограждающие. Характеристики теплотехнических неоднородностей».
В методических рекомендациях изложены вопросы проектирования, изготовления и монтажа термовкладышей из ПЕНОПЛЭКС®.
Справочный материал предназначен для специалистов, проектирующих тепловые контуры зданий. Методические рекомендации включают таблицы с расчетными характеристиками различных узлов сопряжений плит перекрытий со стеной, позволяющие частично или полностью исключить расчеты температурных полей в процессе проектирования или экспертной оценки конструкций.
Методические рекомендации распространяются на расчеты приведенного сопротивления теплопередаче фрагментов ограждающих конструкций зданий, удельных потерь теплоты через теплозащитные элементы и коэффициента теплотехнической однородности для строящихся или реконструируемых зданий, в которых необходимо поддерживать определенный температурно-влажностный режим.
Системы термовкладышей из эффективной теплоизоляции ПЕНОПЛЭКС® с успехом применяются при возведении монолитных зданий по всей России, обеспечивая теплотехническую однородность ограждающих конструкций и повышая энергоэффективность объектов.
Для проектных организаций, использующих технологии информационного моделирования и работающих в Autodesk Revit компания ПЕНОПЛЭКС разработала семейство термовкладышей, которое позволяет быстро моделировать данный конструктив.
Термовкладыши представлены в виде загружаемого семейства категории обобщенная модель. Семейство термовкладышей представляет собой массив из подчиненному ему вложенному семейству вкладыша.
Семейство содержит два типоразмера:
- Устройство термовкладышей_ОСНОВА_Длина 300 мм_Интервал 150 мм_Толщина 150 мм;
- Устройство термовкладышей_ОСНОВА_Длина 600 мм_Интервал 150 мм_Толщина 150 мм;
Использовать семейство необходимо совместно с: Методическими рекомендациями по устройству термовкладышей из экструзионного пенополистирола ПЕНОПЛЭКС® в монолитном домостроении.
Геометрические характеристики можно изменить в параметрах типа.
Для размещения семейства необходимо выбрать грань или рабочую плоскость и задать направление и длину массива. В зависимости от длины массива, размера вкладышей и интервала между ними в модели появится нужное число вкладышей. После размещения массива, в основе можно вырезать отверстия для вкладышей, используя инструмент «вырезать». Для этого сначала необходимо выделить основу, а затем сам массив термовкладышей. Это позволит избежать пересечений и получить точный объем материала с учетом отверстий для термовкладышей.
Если требуется разместить один вкладыш, следует использовать непосредственно вложенное семейство вкладышей.

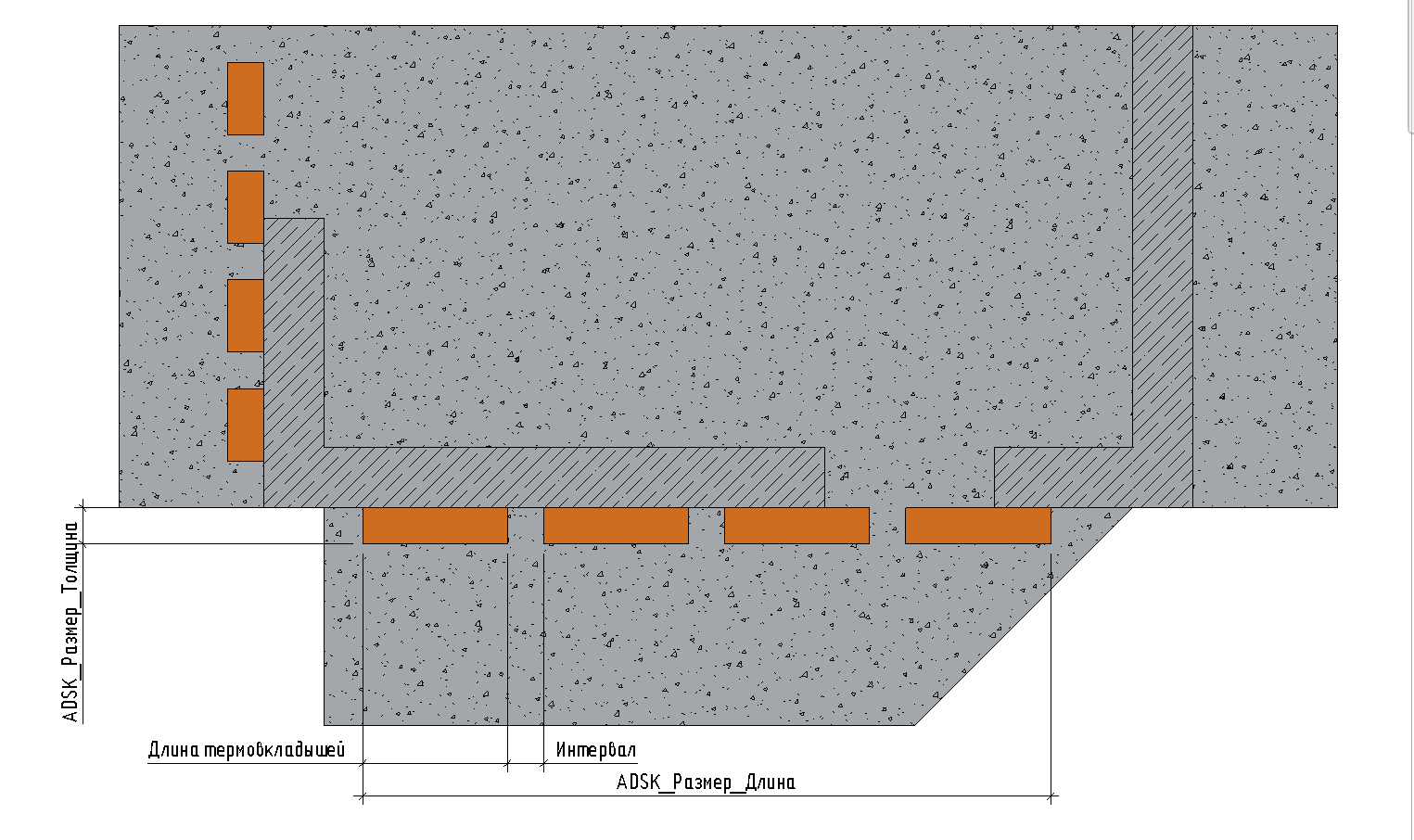

Семейство является параметризованным и позволяет изменять основные размеры:

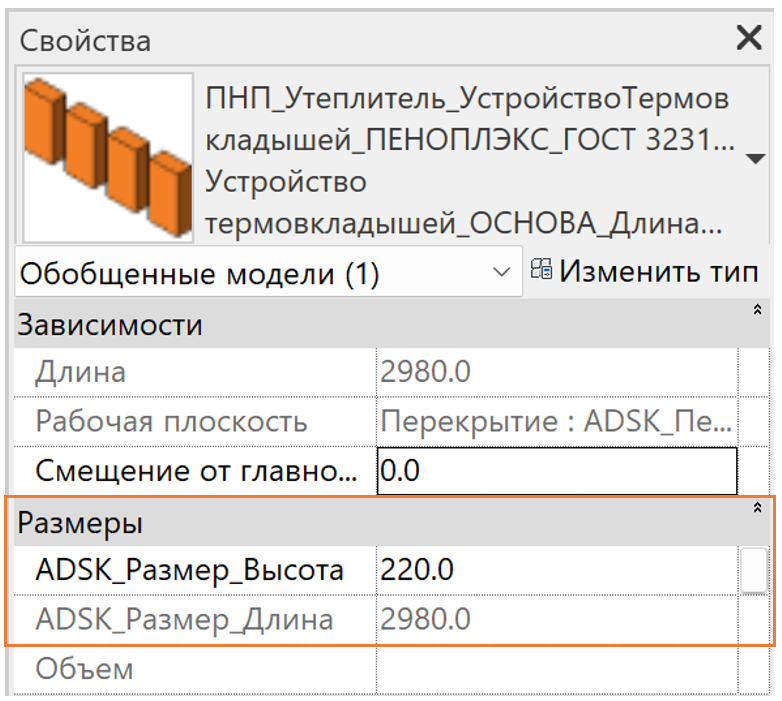

● Общая длина массива изменяется параметром экземпляра - ADSK_Размер_Длина;
● Высота термовкладышей изменяется параметром экземпляра - ADSK_Размер_Высота;
![image-0](/uploads/blogs/2024-07/2_216.png?size=0x-)

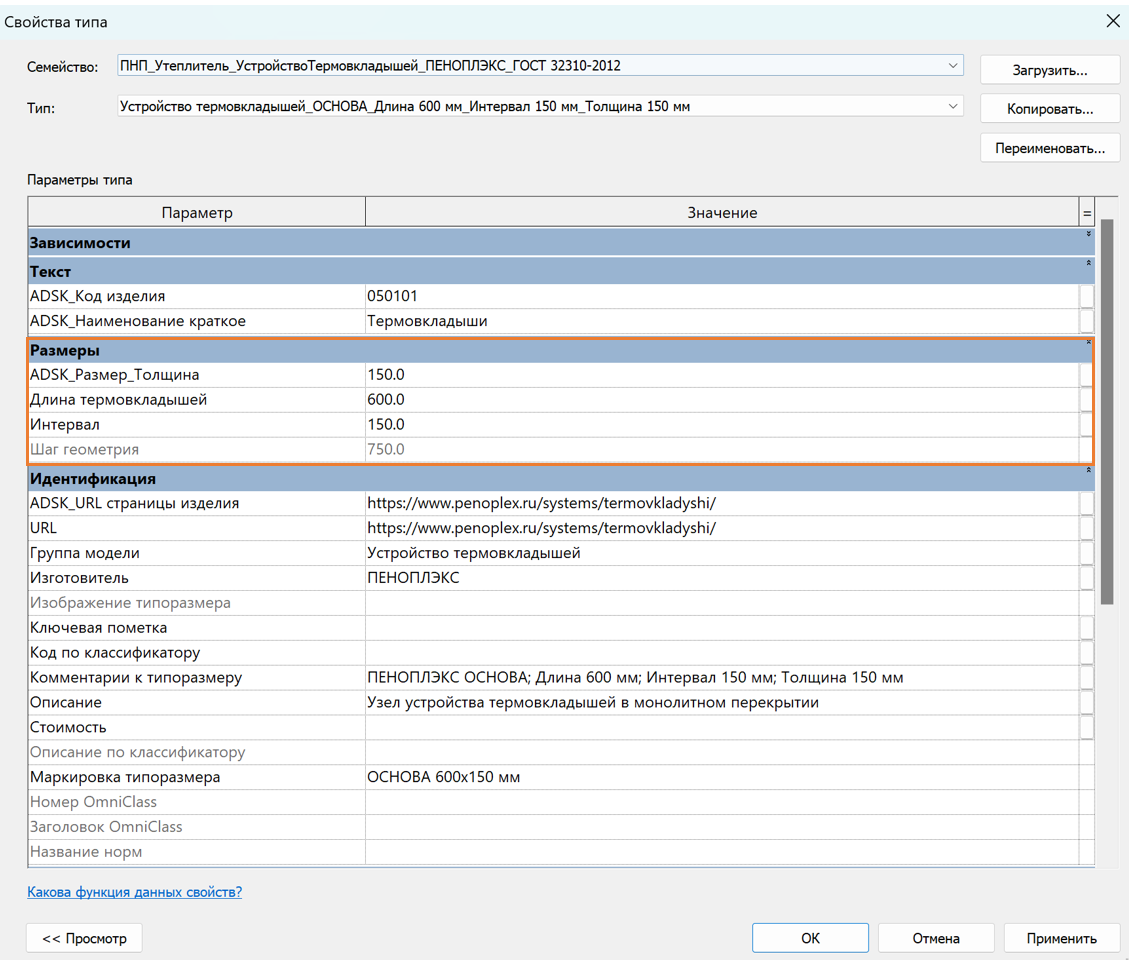

● Толщина термовкладышей изменяется параметром типа - ADSK_Размер_Толщина;
● Длина термовкладыша изменяется параметром типа - Длина термовкладышей;
● Интервал между термовкладышами изменяется параметром типа – Интервал.
![image-0](/uploads/blogs/2024-07/3_962.png?size=0x-)
![image-0](/uploads/blogs/2024-07/4_470.png?size=0x-)

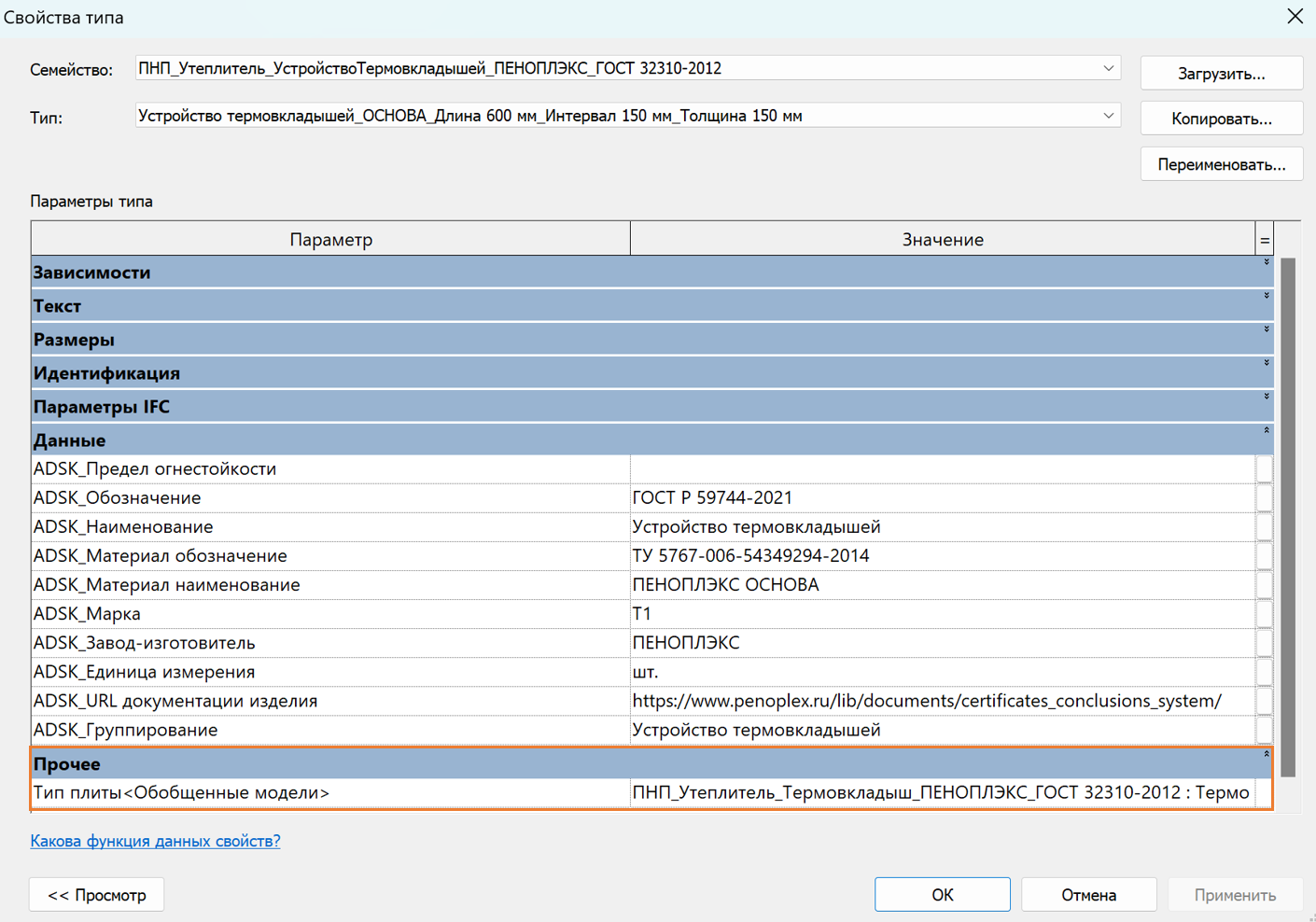

Изменение материала всего массива происходит через редактирование параметра "Тип плиты", которое заменяет тип единичных сегментов, вложенных в семейство массива.
![image-0](/uploads/blogs/2024-07/5_896.png?size=0x-)

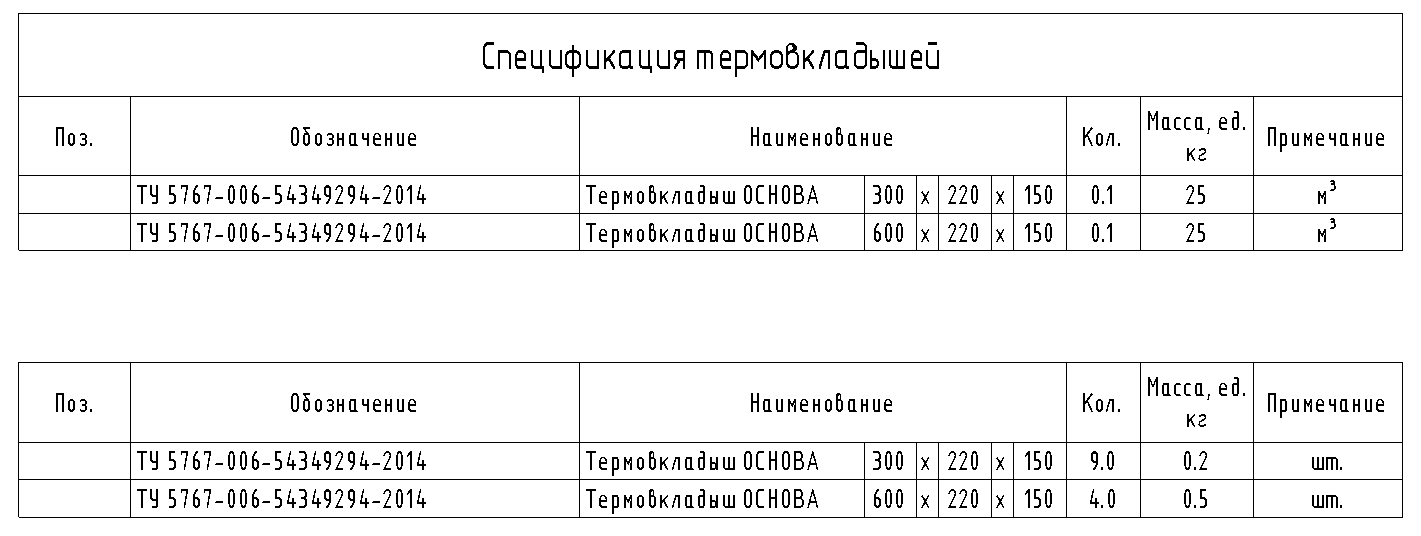

Вместе с семейством разработано 2 шаблона спецификаций для термовкладышей. В одной из них подсчет количества осуществляется в м3, другая спецификация позволяет узнать количество вкладышей в штуках.
![image-0](/uploads/blogs/2024-07/6_996.png?size=0x-)
BIM-библиотеки систем и материалов ПЕНОПЛЭКС доступны:
— На сайте компании «ПЕНОПЛЭКС» в разделе BIM проектирование.
— На странице компании «ПЕНОПЛЭКС» на BIMLIB.
Компания ПЕНОПЛЭКС стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Мы нацелены на дальнейшее развитие и расширение BIM-библиотек материалов и систем ПЕНОПЛЭКС.
