В статье подробно рассматриваются системные семейства стен компании ПЕНОПЛЭКС.
Технический обзор системных семейств стен ПЕНОПЛЭКС в Revit

Библиотека разработана в 2020 версии программы. Файл содержит более 100 системных и более 20 загружаемых семейств.

Для конструктивных решений используются материалы из библиотеки компании. Каждый тип системного семейства обладает большим числом параметров, рекомендуемых стандартом BIM 2.0, позволяющих идентифицировать систему и получить информацию о техническом решении.

image-0

Решения представлены системными семействами категории «Стена».

BIM-каталог ПЕНОПЛЭКС.

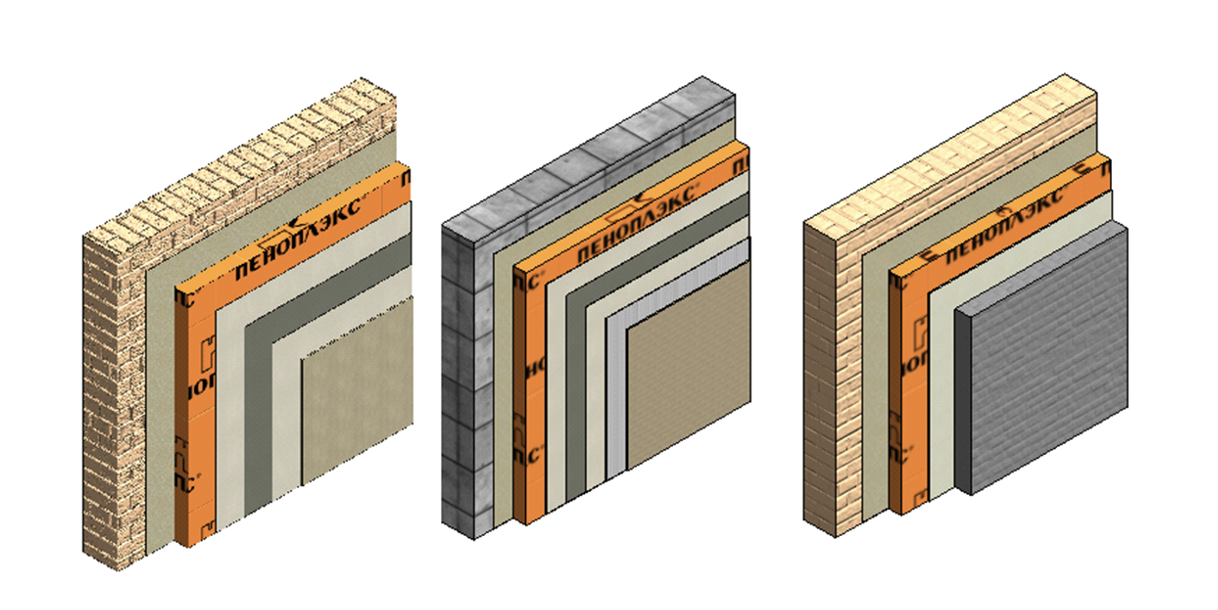

Библиотека содержит следующие типоразмеры конструкций:

• Фасадная система с тонким штукатурным декоративно-отделочным слоем (СФТК).

• Фасадная система с декоративно-отделочным слоем штучных негорючих материалов (СФТК).

• Фасадная система с внешней отделкой сайдингом, фасадными панелями, брусом и др.

• Трехслойная стена с теплоизоляционным слоем ПЕНОПЛЭКС и внешней декоративной отделкой кирпичом.

• Железобетонные стеновые панели с теплоизоляционным слоем из плит ПЕНОПЛЭКС.

• Внутренние стены, перегородки.

• Стены цокольных этажей.

Каждый из типоразмеров имеет определенное количество слоев, из которых складывается общая толщина конструкции. Каждому слою присвоен материал из библиотеки компании ПЕНОПЛЭКС.

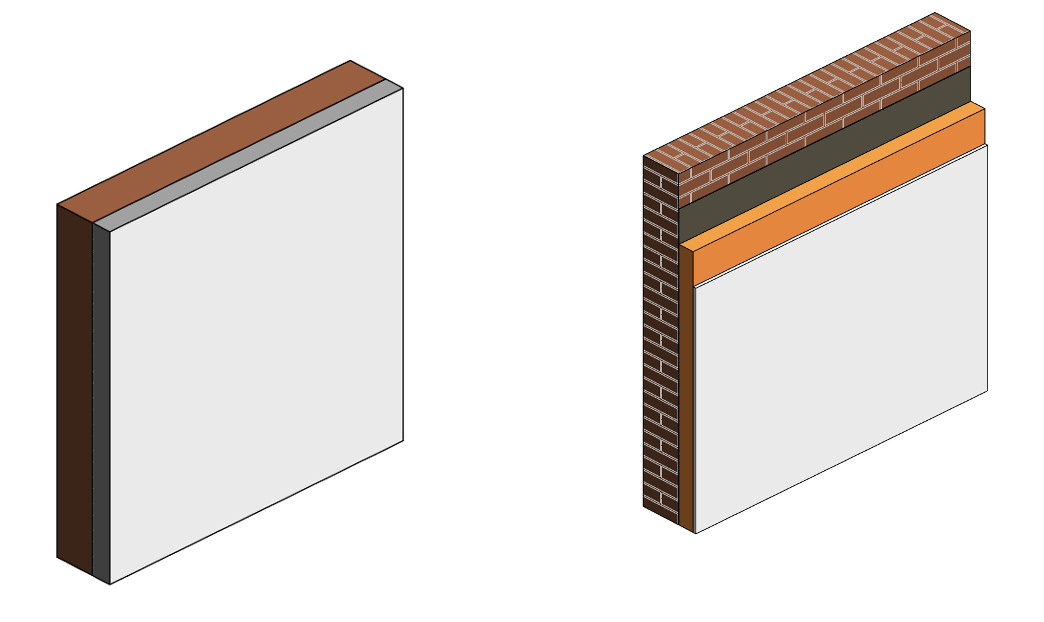

В библиотеке систем выполнено раздельное моделирование оснований и внешней отделки. Такой подход позволят использовать системные решения ПЕНОПЛЭКС с любым подходящим видом основания.

Основания представляют собой системные семейства стен, выполненные из таких материалов как: кирпич, монолитный железобетон, фундаментный бетонный блок, стеновой бетонный блок.

Внешняя отделка представляет собой системные семейства стен, включающие в себя клеевой слой, теплоизоляцию, отделочные материалы и тд.

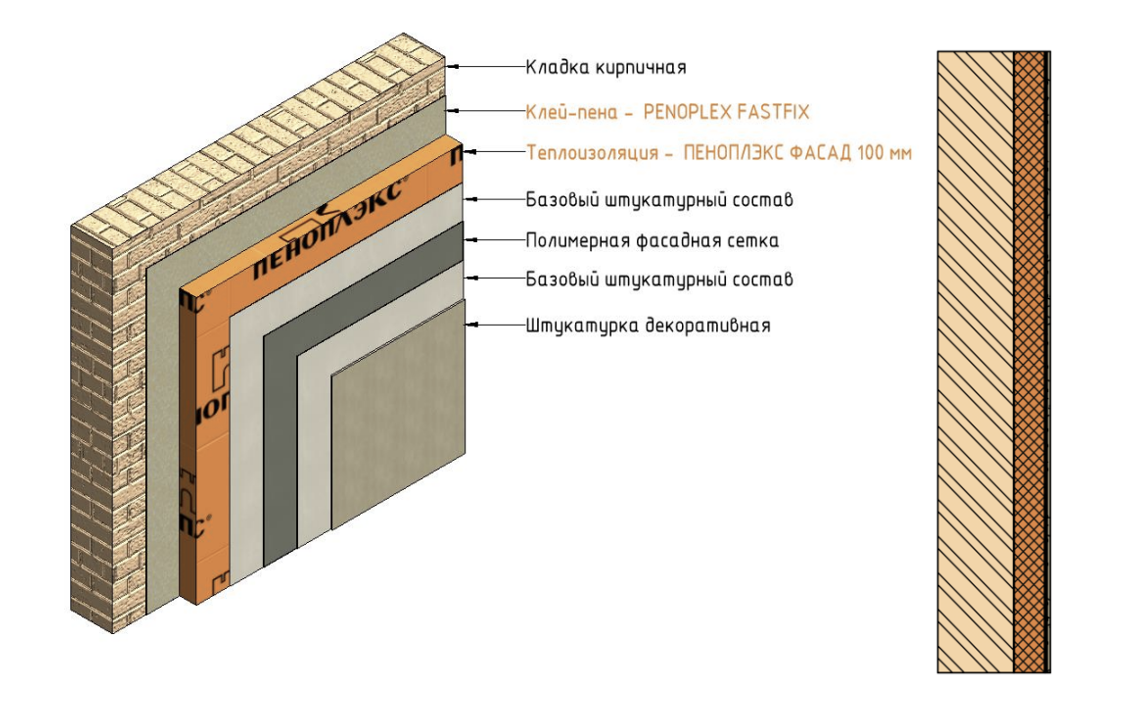

Состав стен на примере «фасадной системы с тонким штукатурным декоративно-отделочным слоем (СФТК)»

Данная система состоит из нескольких слоев, несущий слой кирпичной кладки выполнен отдельно, оставшиеся слои входят в состав одной стены.

image-0

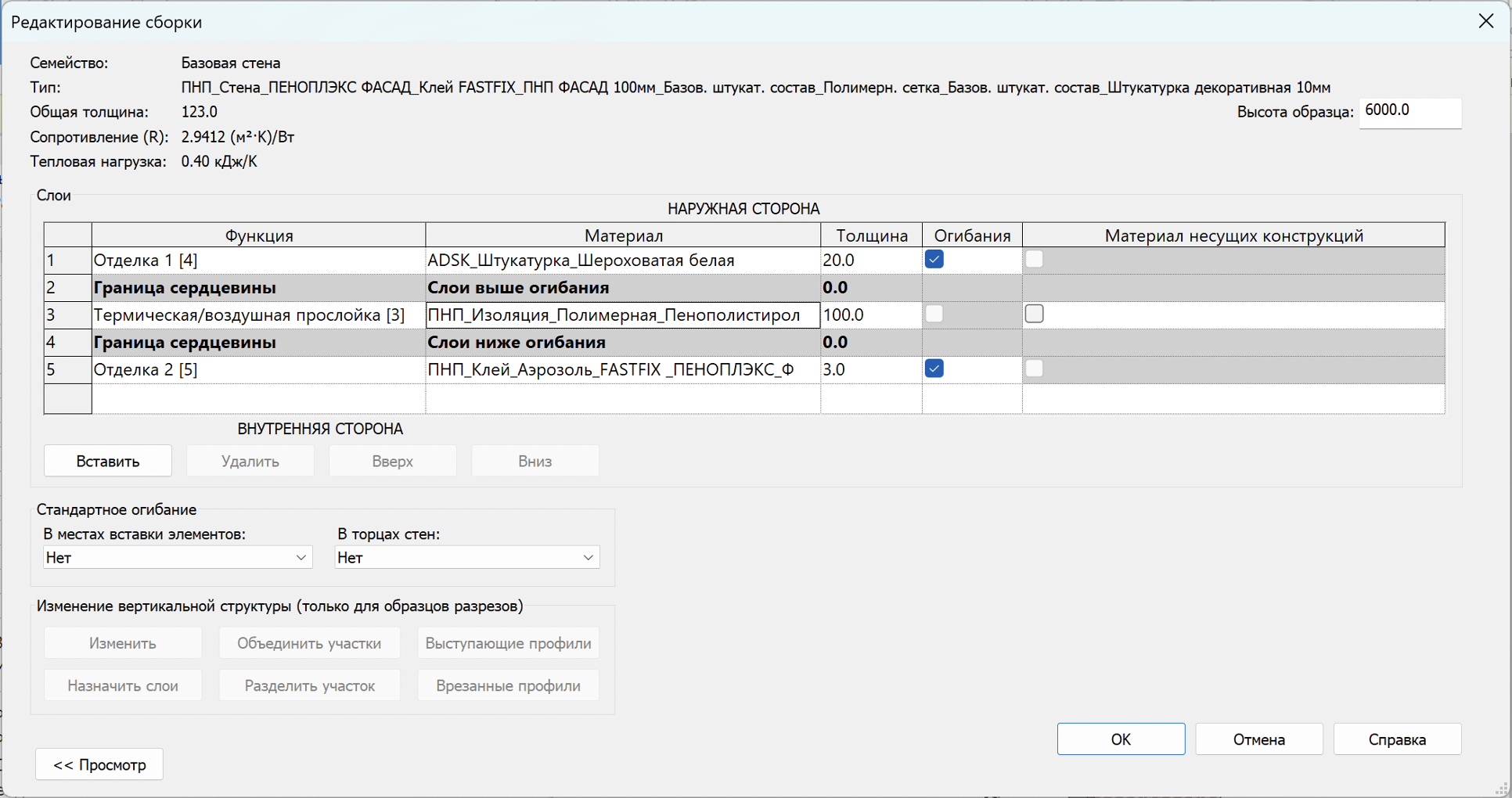

Слои типоразмера разделены по функциям для корректного сопряжения материалов между примыкающими конструкциями: Штукатурка и Клей FASTFIX относятся к отделке и находятся за границами сердцевины, для них настроены огибания. Сердцевина — Плита ПЕНОПЛЭКС ФАСАД толщиной 100 мм.

Благодаря корректно заполненным параметрам материала, Revit автоматически производит расчет сопротивления теплопередаче ограждающих конструкций – R.

image-0

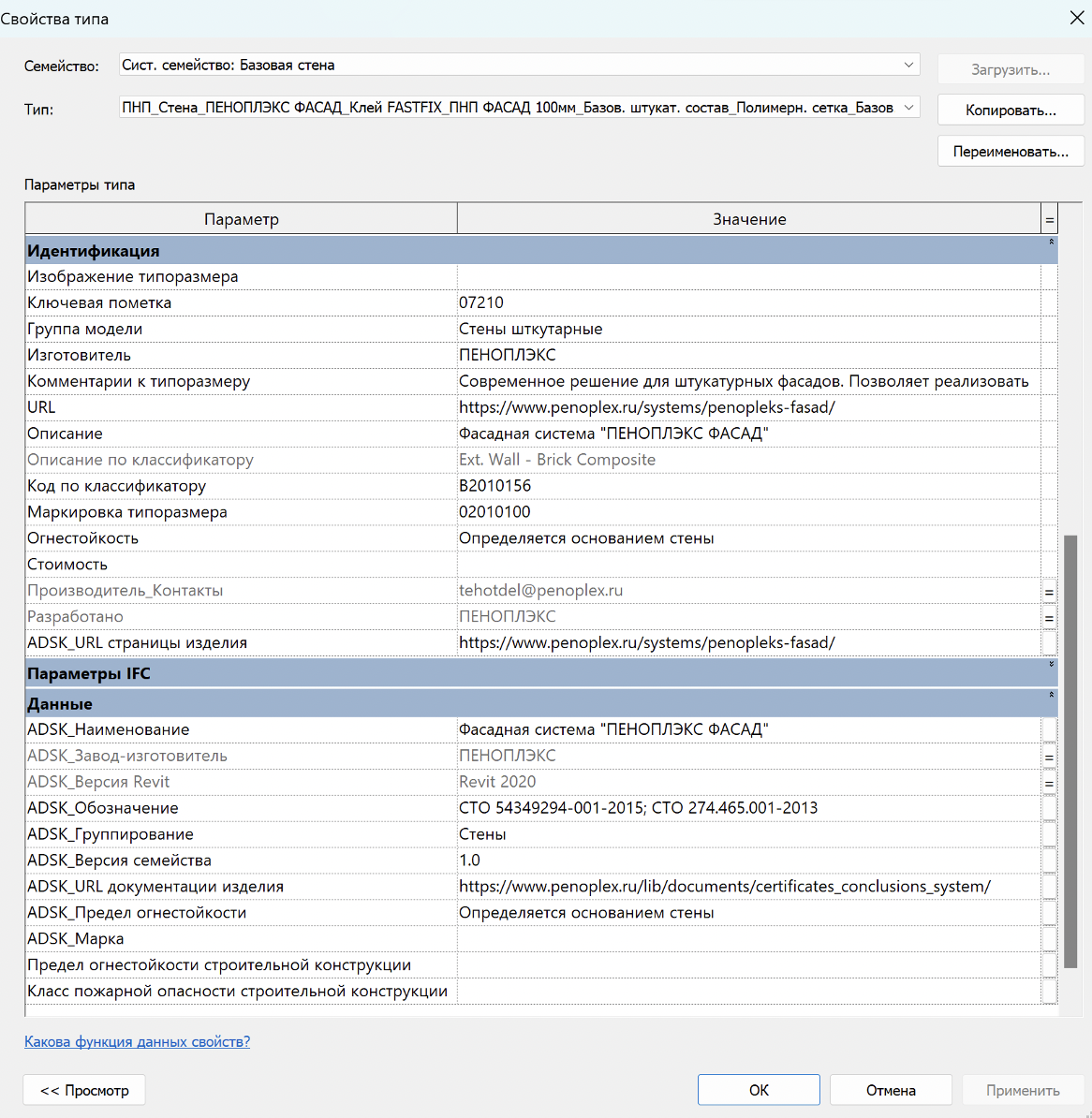

Для типоразмера подробно заполнены параметры Идентификации и Данных, позволяющие получить наиболее полное представление о решении. Система СФТК с эффективной теплоизоляцией ПЕНОПЛЭКС и декоративной отделкой штукатуркой, обеспечивает строгие пожарно-технические требования.

image-0

Аналогичным образом разработаны следующие типоразмеры:

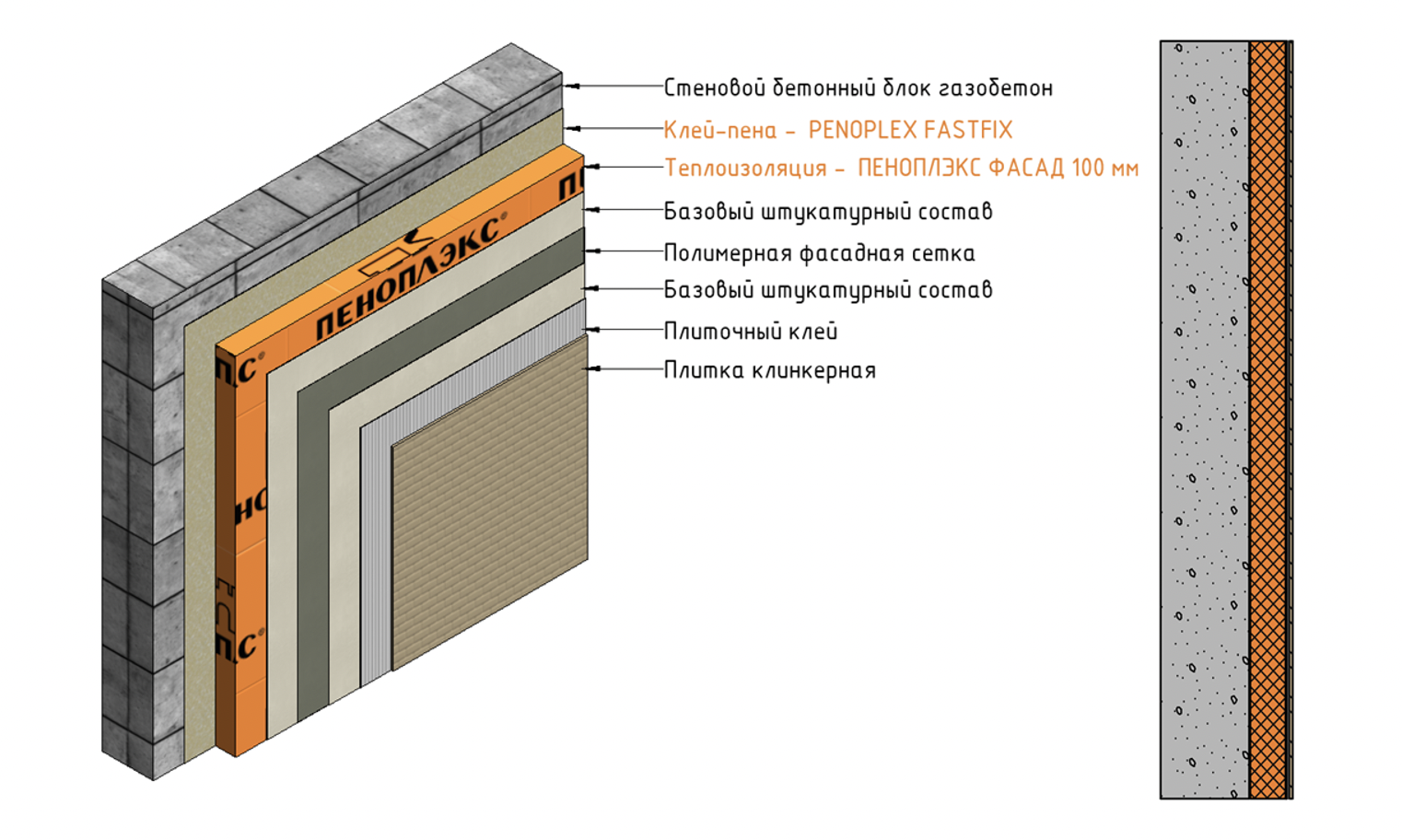

● Фасадная система с декоративно-отделочным слоем штучных негорючих материалов (СФТК).

image-0

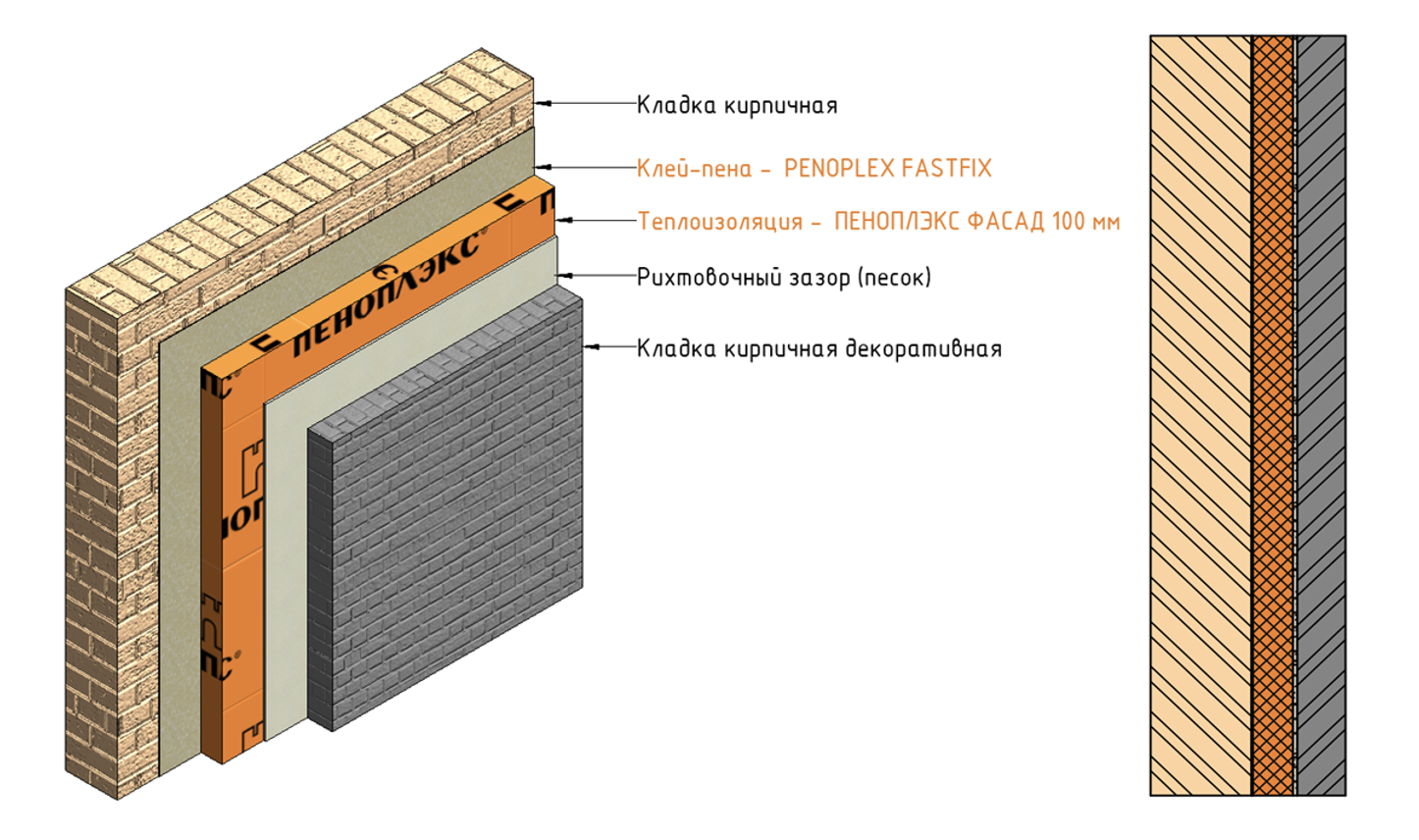

● Трехслойная стена с теплоизоляционным слоем ПЕНОПЛЭКС и внешней декоративной отделкой кирпичом.

image-0

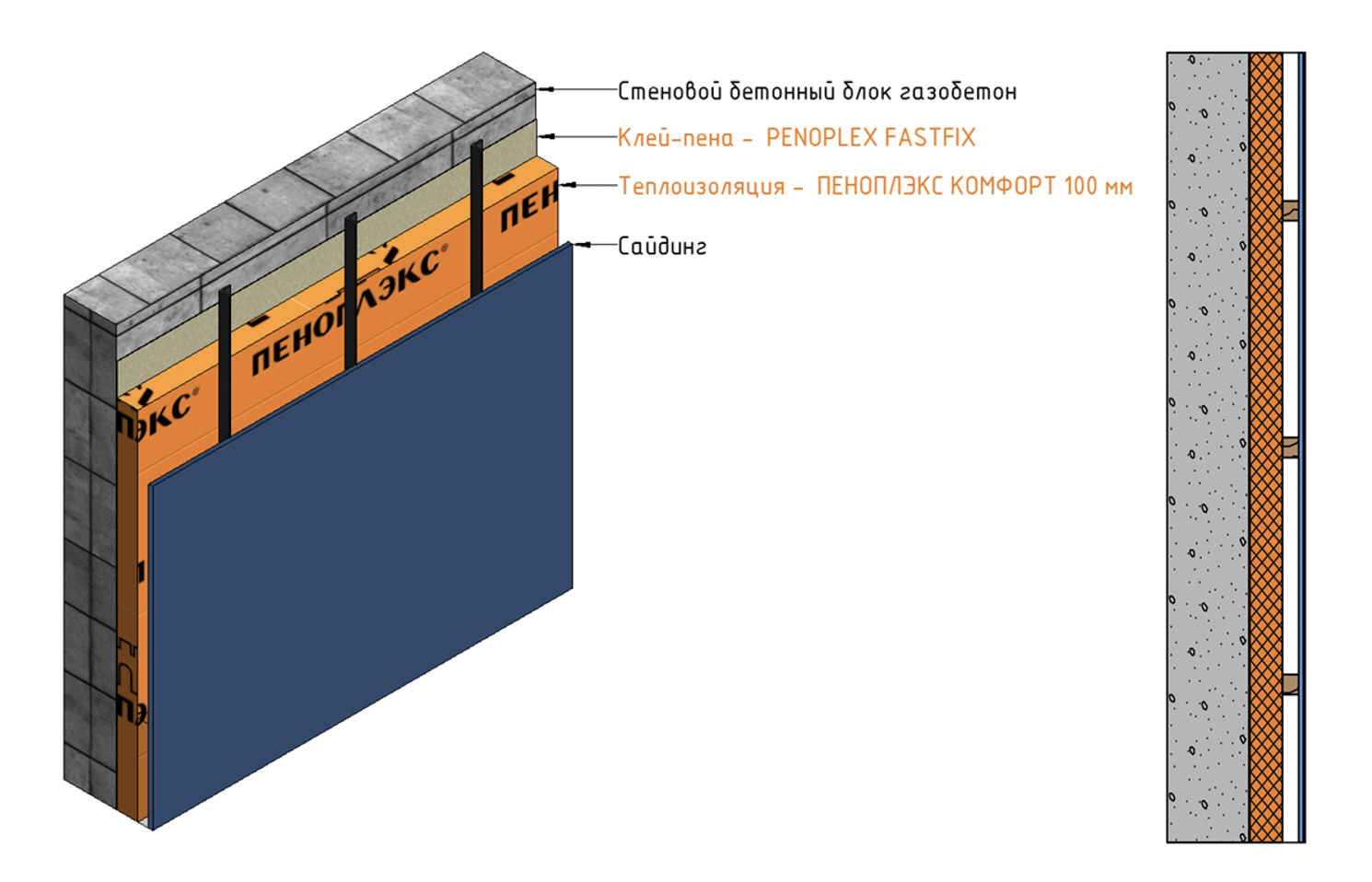

● Фасадная система с внешней отделкой сайдингом, фасадными панелями, брусом и др.

image-0

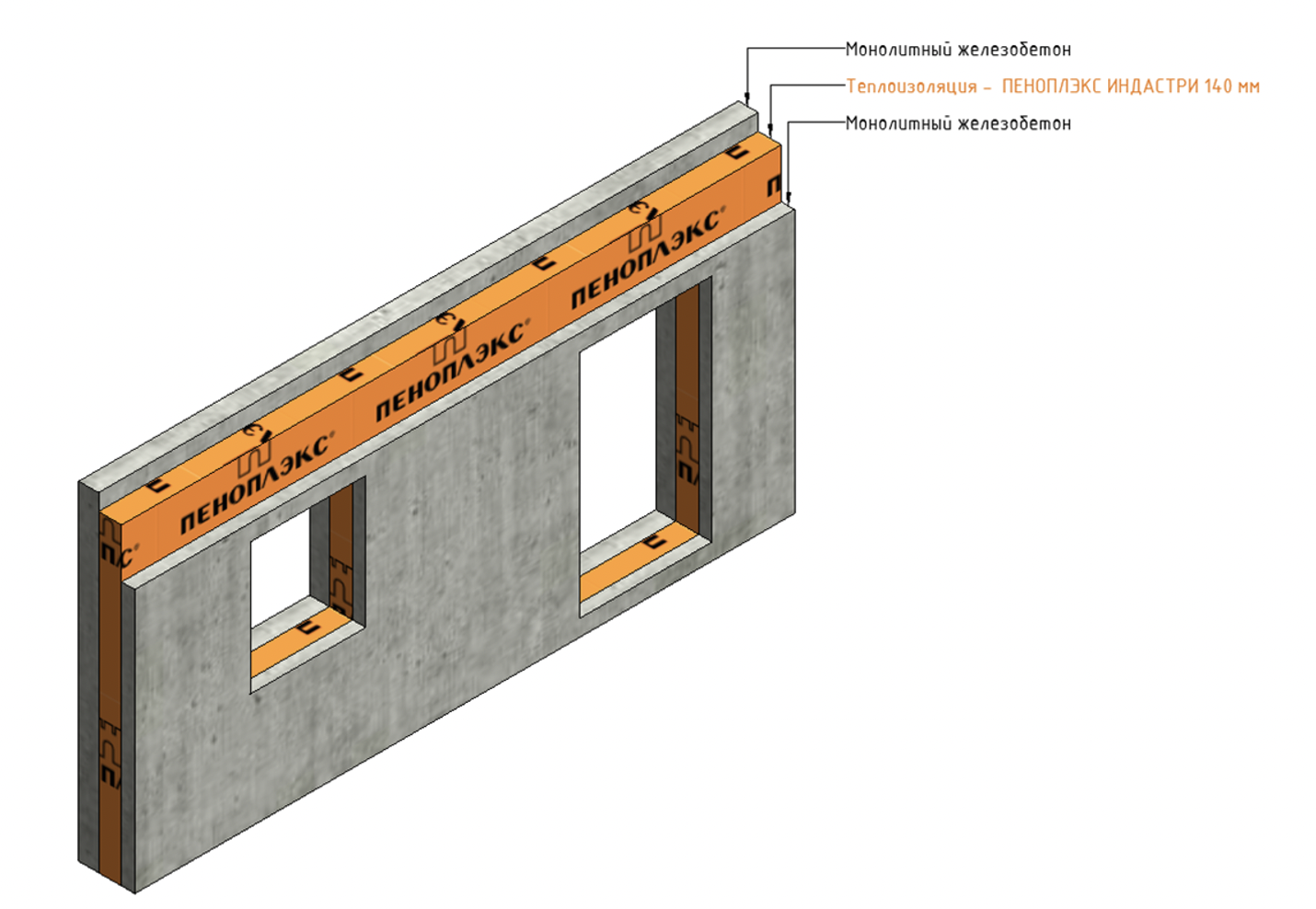

В библиотеке компании есть железобетонные стеновые панели с теплоизоляционным слоем из плит ПЕНОПЛЭКС.

Панель наружная стеновая трехслойная — это цельное плоскостное строительное изделие, состоящее из наружного, внутреннего и теплоизоляционного слоев.

Теплоизоляционный слой из ПЕНОПЛЭКС благодаря своим теплотехническим и эксплуатационным характеристикам является идеальным теплоизоляционным материалом для железобетонных панелей, полностью удовлетворяет жестким требованиям и активно используется крупными производственными компаниями для изготовления железобетонных панелей. Ниже представлена структура панели.

image-0

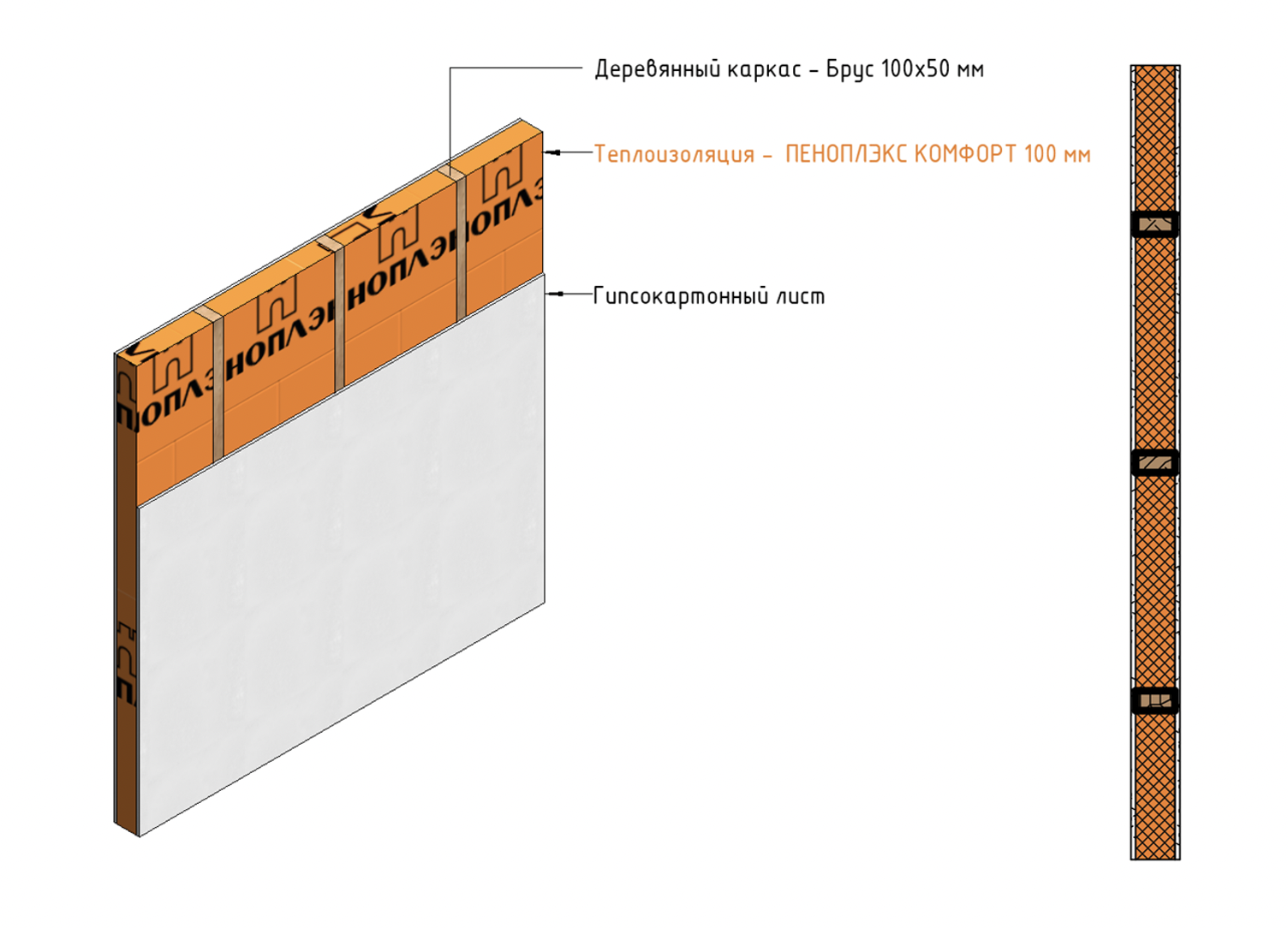

Дополнительно был создан типоразмер внутренних стен и перегородок, ознакомиться с его структурой можно ниже:

image-0

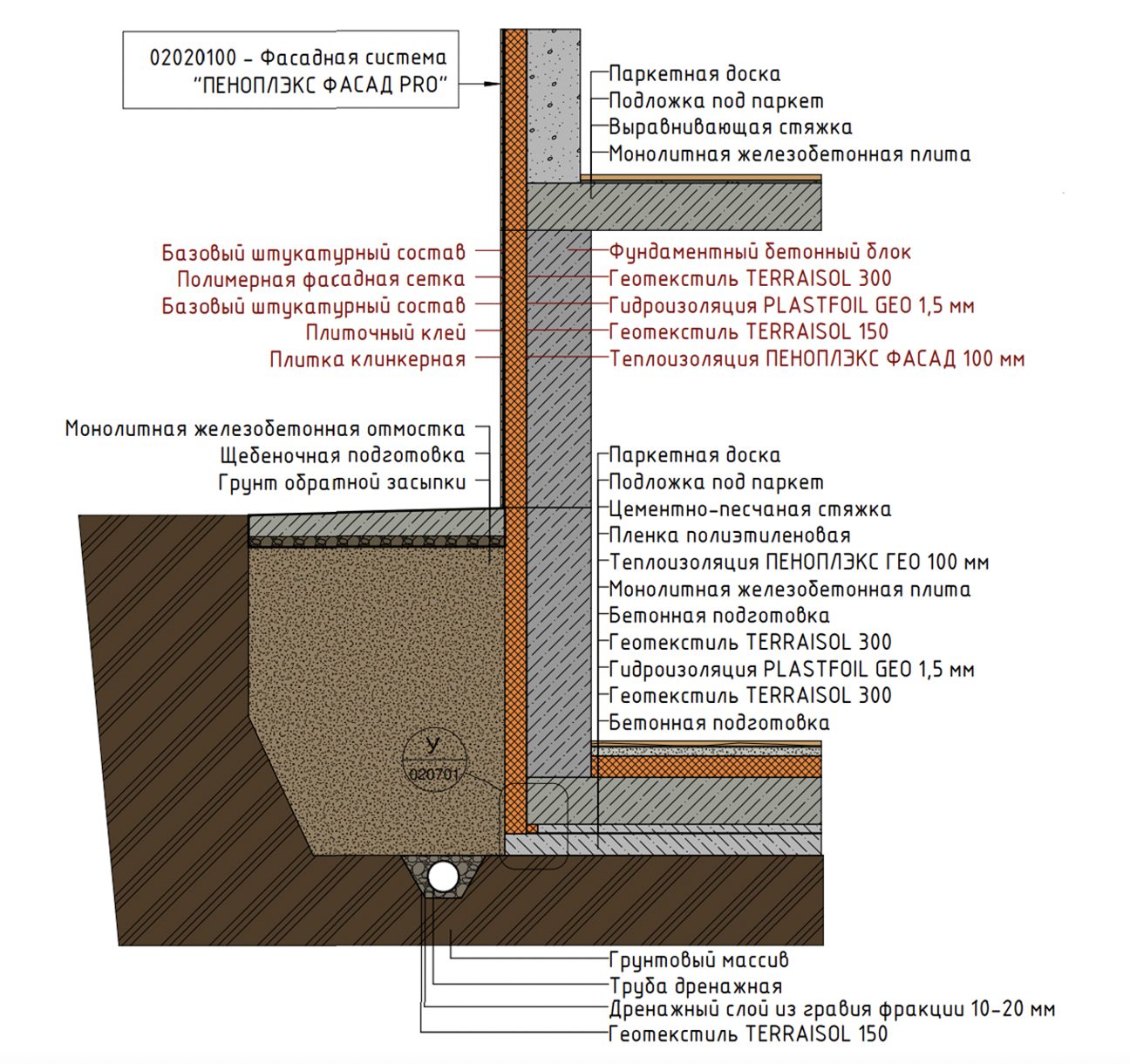

Для моделирования стен цокольных этажей был смоделирован узел с фундаментной плитой. Отображены основные примыкания конструкций. Красные выноски иллюстрируют конфигурацию типа стены цокольного этажа. Можно использовать в проекте как узел конструкции целиком, так и скопировать только необходимые элементы.

image-0

В BIM-библиотеке систем ПЕНОПЛЭКС создано два типа видов

1. Вид для копирования.

Отображает оригинальную геометрию созданных образцов. Рекомендуется производить копирование систем ПЕНОПЛЭКС с этого вида.

2. Презентационный вид.

Отображает детали (части), созданные на основе оригинальной геометрии. Вид позволяет ознакомиться с конфигурацией системы.

image-0

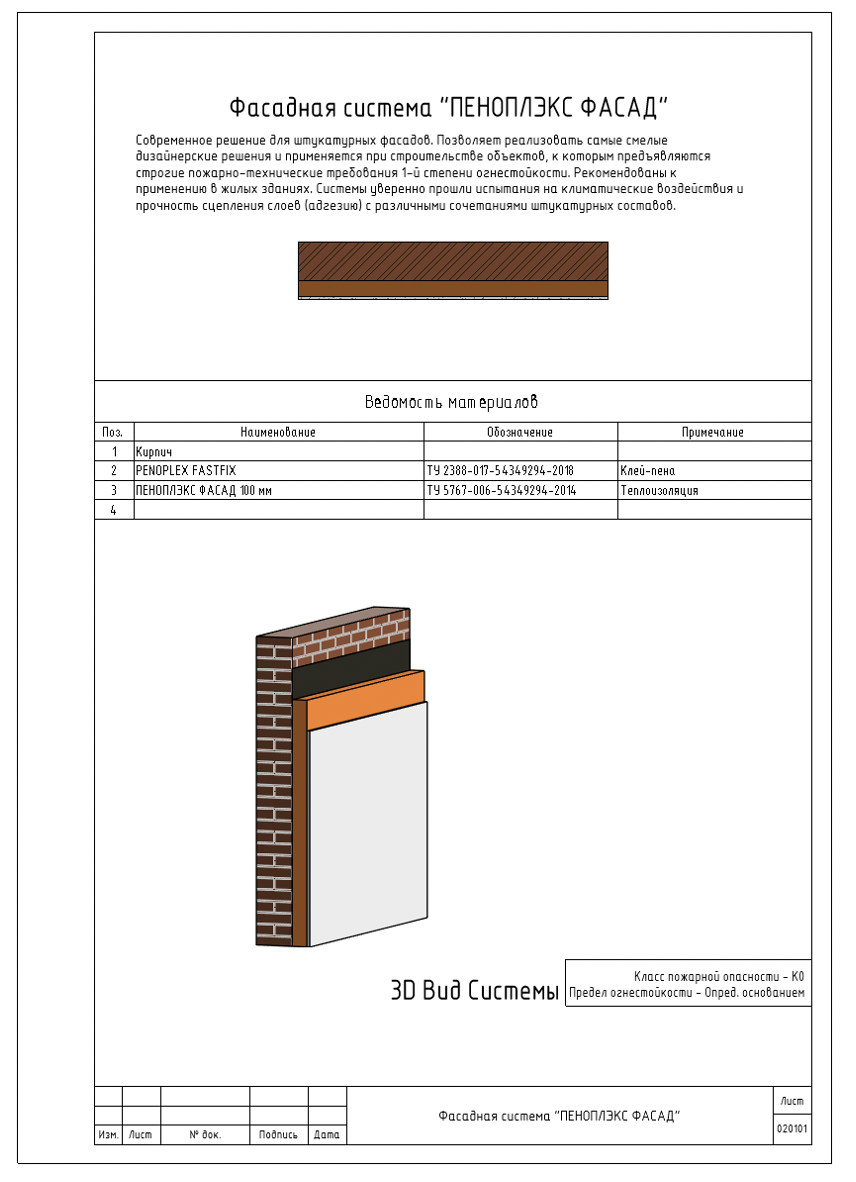

Для каждого конструктивного решения в библиотеке созданы листы с описанием системы, ведомостью материалов и необходимыми графическими отображениями.

image-0

Для использования системных решений компании ПЕНОПЛЭКС, необходимо:

• скачать библиотеку систем ПЕНОПЛЭКС

• открыть библиотеку вместе с вашим проектом

• перейти на вид: О_АР_000010_Вид для копирования_О_3D,

• на 3D пространстве найти раздел "02 - Конструктивные решения стен"

• осуществить копирование необходимого элемента из библиотеки в свой проект

Компания ПЕНОПЛЭКС стремится предоставлять своим партнерам удобные и современные сервисы для проектирования.

Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Компания нацелена на дальнейшее развитие и расширение BIM-библиотеки своих материалов и систем.

Посмотреть все BIM-модели от ПЕНОПЛЭКС.
