Типы вентиляционных систем

views
4111 просмотров
Вместе с компанией Shuft рассказываем какие есть типы вентиляционных систем. Описываем плюсы, минусы, стоимость, сложность установки.
Типы вентиляционных систем

Типология систем вентиляции возможна по 4 признакам.

1. По движущей силе: естественная и механическая.

2. По типу вентиляции: общеобменная, противопожарная, аварийная, местная.

3. По направлению движения воздуха: приточные, вытяжные, приточно-вытяжные.

4. По конструктиву: комплектные и наборные.

Естественная и механическая

Естественная вентиляция

image-0

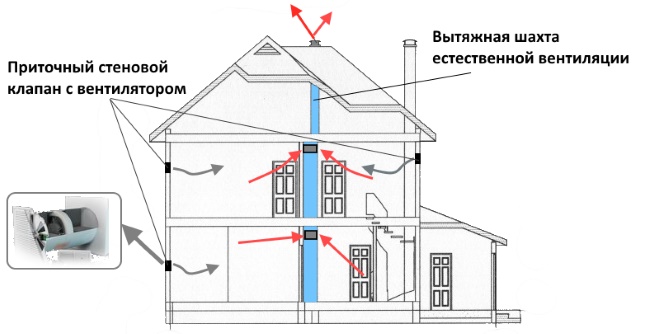

Схема естественной вентиляции в частном доме

Естественная вентиляция,  условно, это некое открытое окно в помещении и шахта ведущая наверх. Через окно обеспечивается приток воздуха в шахту. Через шахту — вытяжка воздуха. Приток и вытяжка в совокупности дают воздухообмен в помещении.

Перемещение воздуха в системах естественной вентиляции происходит:

— за счет разности температур наружного воздуха и воздуха в помещении;

— от разности давлений «воздушного столба» между нижним уровнем (помещением) и верхним уровнем (вытяжным устройством, установленным на кровле здания);

— в результате воздействия ветрового давления.

Системы естественной вентиляции просты, не требуют сложного дорогого оборудования и расхода электрической энергии. Но успешная работа системы и ее регулирование зависят от природных факторов: температуры воздуха, направления и скорости ветра,  давления. Регулировать эти факторы невозможно.

Механическая вентиляция

Механическую систему вентиляции используют для постоянного удаления воздуха из влажных помещений и притока воздуха в сухие помещения через отверстия в стенах или окнах. Удаление воздуха осуществляется с помощью специального оборудования и приборов: вентиляторов, электродвигателей, воздухонагревателей, пылеуловителей, автоматики.

image-0

Схема работы механической вентиляции

Механическая вентиляция может быть централизованной и децентрализованной. В первом случае используется центральный вентилятор. Во втором — в каждое помещение устанавливают отдельную систему.

Идея механической вентиляции в постоянном и стабильном оттоке воздуха из здания, который создает постоянный и стабильный приток. Поэтому такая система крайне надежна и может использоваться для вентилирования разных типов зданий.

Механическую систему вентиляции легко регулировать — просто подбираете нужную систему под требуемые условия.

Механическая вентиляция с рекуперацией тепла.

Ее можно описать примером: представьте централизованный блок, удаляющий воздух из влажных помещений и подающий свежий воздух в остальные части зданий через сеть воздуховодов. Поскольку система спроектирована таким образом, чтобы подавать столько же воздуха сколько удаляется, она называется сбалансированной.

image-0

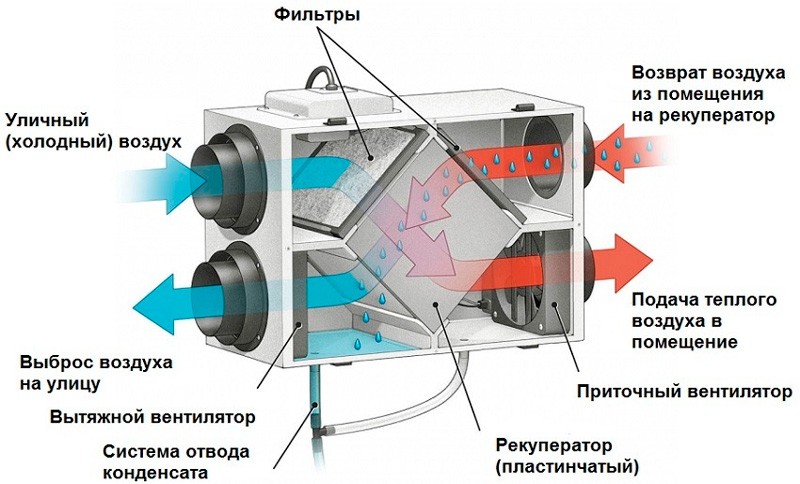

Схема работы рекуператора

Механическая вентиляция с рекуперацией тепла не только обеспечивает хорошее качество воздуха в помещении, но и позволяет использовать тепло, которое могло бы быть потеряно при воздухообмене. Удаляемый загрязненный теплый воздух передает свое тепло поступающему холодному свежему воздуху и, таким образом, приточный воздух нагревается. Это происходит в теплообменнике внутри вентиляционного блока.

image-0

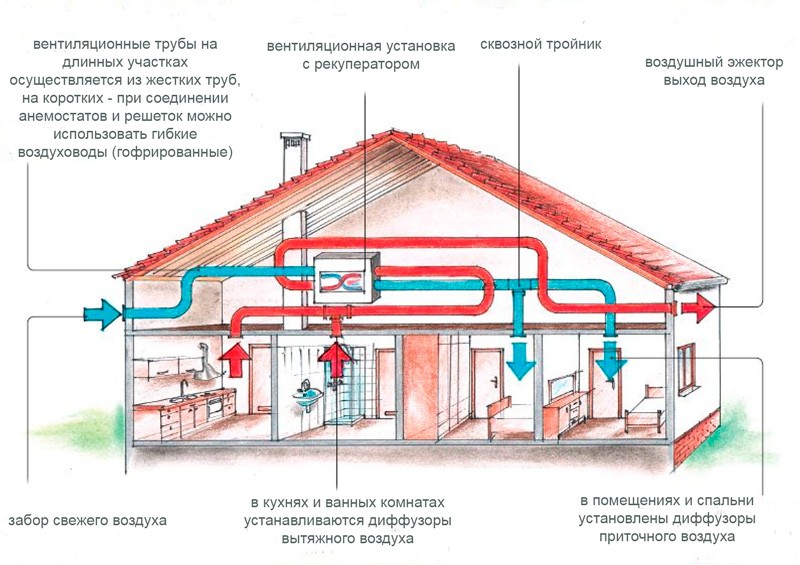

Установка механической вентиляции с рекуперацией тепла

Вентиляцию с рекуперацией тепла часто используют в энергоэффективных зданиях, чтобы сохранить в них тепло.

Здание, в котором установлена система, должно быть герметичным. Иначе, при значительных утечках тепла, потенциал системы для экономия энергии реализовать не удастся.

По сравнению с другими системами, куператоры тепла требуют больше внимания. Например, они оснащены фильтрами для защиты теплообменников и воздуховодов, и фильтром контроля состояния приточного воздуха. За фильтрами нужно следить, иначе пострадает работоспособность системы и снизится качество воздуха поступающего в помещение.

Общеобменная, противопожарная, аварийная и местная вентиляции.

— Общеобменную вентиляцию использует в случаях, когда из воздуха помещения нужно удалить тепло, влагу, газы, пыль, запахи, разбавить вредные примеси в вентилируемом воздухе.

image-0

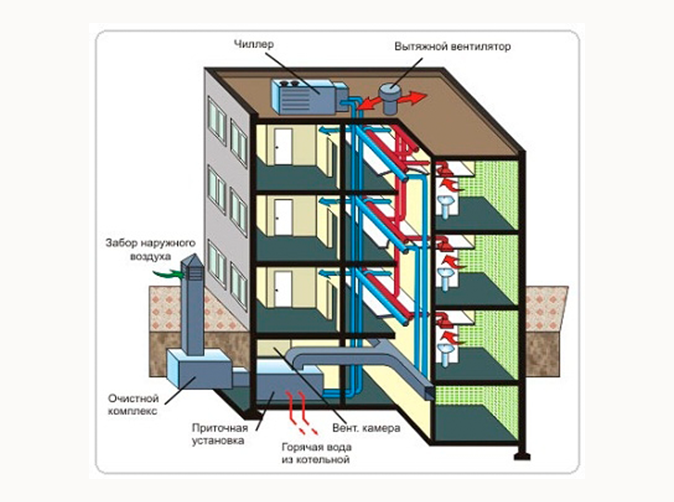

Схема общеобменной вентиляции

image-0

Вытяжной осевой вентилятор AXW от Shuft

image-0

Схема противопожарной вентиляции

— Противопожарную систему вентиляции используют как систему дымоудаления при пожарах. На объекте формируются пути эвакуации: коридоры, лестничные клетки, лифтовые шахты. Эти помещения обслуживаются противопожарной вентиляцией, чтобы люди по ним могли покинуть помещение и не отравились дымом.

— Аварийную вентиляцию применяют, как правило, на производствах в случае аварийного выброса вредных веществ, превышении их ПДК в воздухе. Аварийная вентиляция продувает помещение и задувает свежий воздух.

image-0

— Местную вентиляцию устанавливают на производствах прямо на рабочих местах, где выделяются вредные вещества. Это может быть гибкий шланг, который отводит воздух с вредными веществами, чтобы он не распространился по всему помещению.

Приточная, вытяжная, приточно-вытяжная вентиляции

image-0

Приточную вентиляцию устанавливают для подачи чистого воздуха в помещение. Приточный воздух можно подготавливать к подаче — очищать, нагревать, охлаждать, увлажнять. Система приточной вентиляции включает в себя приточные установки, использующие 100% приток наружного воздуха. Они бывают как промышленного назначения, так и бытового.

Приточная вентиляция может размещаться в одном корпусе или набираться из отдельных элементов: вентиляторов, фильтров, калориферов, охладителей, клапанов, необходимым элементом является система воздуховодов и распределителей воздуха.

image-0

Приточная вентиляционная установка ECO-A от Shuft

image-0

Водяной-фреоновый охладитель WHR-W от Shuft

Вытяжную вентиляцию устанавливают для удаления загрязнённого воздуха. Она может состоять из одного вытяжного вентилятора или искусственной вытяжки для небольшого помещения.

image-0

Канальный вентилятор IRF-B EC в шумоизолированном корпусе от Shuft

Приточно-вытяжная вентиляция соединяет в себе принцип приточной и вытяжной. Ее часто используют в офисных знаниях, коттеджах, бассейнах, кинотеатрах, гостиницах, кафе, ресторанах, производственных помещениях.

image-0

Приточно-вытяжная вентиляция работает в любое время года и решает проблему не только с воздухообменом, но и с фильтрацией, регулированием температуры и влажности в помещении. Она позволяет снизить эксплуатационные расходы за счет применения утилизации тепла для подогрева приточного воздуха.

Подогрев приточного воздуха происходит за счет вытяжного воздуха комнатной температуры в специальном теплообменнике – рекуператоре.

С помощью приточно-вытяжной вентиляции можно создавать контролируемое пониженное или избыточное давление по сравнению с внешней средой. Это полезно для людей чувствительных к изменениям атмосферного давления.

image-0

Приточно-вытяжная вентиляционная установка NOVA от Shuft

Комплектные и наборные вентиляции

Комплектная вентиляция — готовая установка, которая состоит из отдельных элементов, но подбирают и поставляют ее, как единый механизм.

Наборную вентиляцию подбирают по элементам и соединяют в единую систему.

При выборе вентиляции для установки на объекте обычно оценивают следующие параметры:

— Автоматику. Например, элементы наборной вентиляции нужно взаимоувязать, а это отдельная задача, которая потребует времени и усилий.

— Гибкость при установке. Комплектная вентиляция монтируется единым блоком. В наборной каждый элемент устанавливают по инструкции и учитывают особенности планировки помещения.

— Гибкость при подборе. Для наборной вентиляции каждый элемент может быть подобран строго под заданные условия работы. Например, нагреватель — под заданную температуру нагрева воздуха. В комплектной вентиляции такой гибкости может не быть.

— Простоту установки. Смонтировать комплектную вентиляцию проще и быстрее, чем наборную, в которой нужно монтировать по отдельности каждый элемент.

— Стоимость. Комплектная вентиляция — это проработанное и изготовленное в едином корпусе решение. Поэтому, как правило, она стоит дороже наборной.
