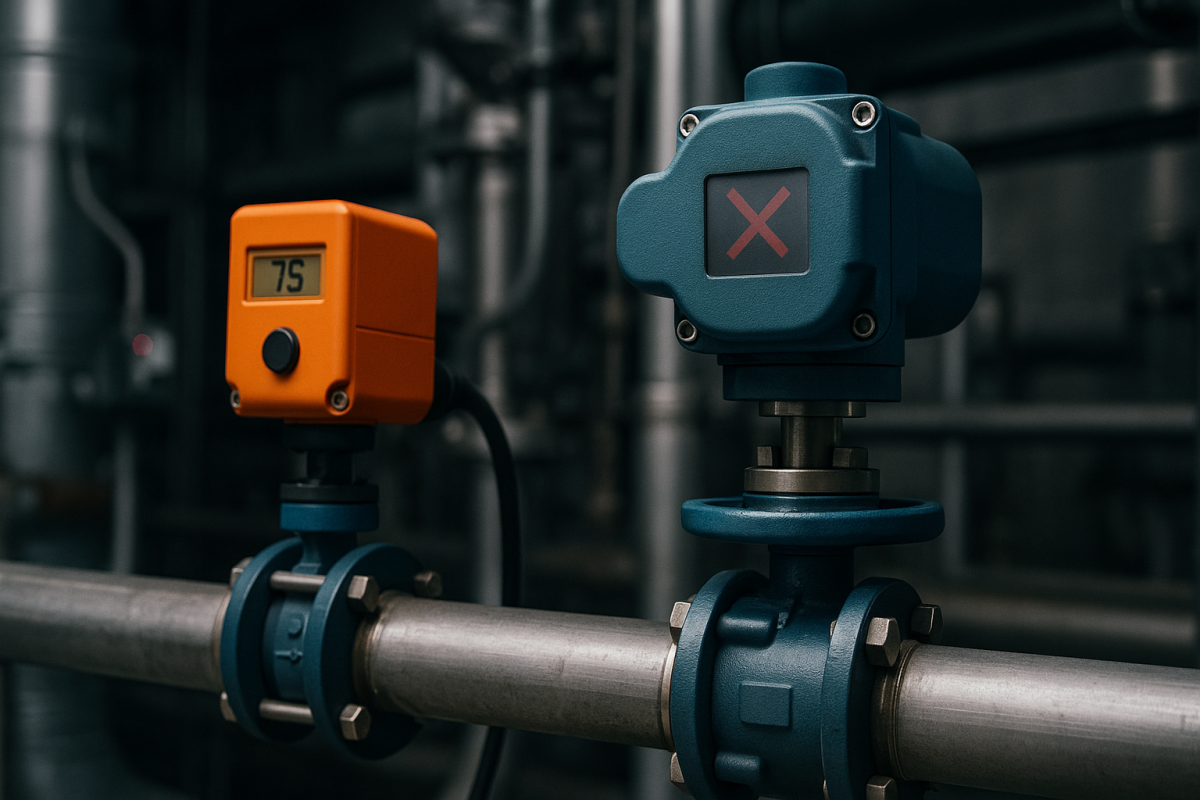

Трёхпозиционный или аналоговый? Как электропривод убивает (или спасает) систему

Когда речь заходит о регулировании расхода теплоносителя или воздуха, выбор между трёхпозиционным и аналоговым управлением — критически важен. Не тот привод — и ваша система либо «рыскает», либо вообще не регулируется. А в некоторых случаях — просто выходит из строя.

Разберём, в чём разница, что подходит для каких объектов и как не убить систему неправильным приводом.

Теория в двух словах

  • Трёхпозиционный привод

Работает по команде: «открывай», «закрывай» или «стоп». Принцип как у моторчика стеклоподъёмника. Без сигнала — стоит, получив сигнал — движется до упора или пока не получит стоп.

  • Аналоговый привод

Управляется плавно — по сигналу 0–10 В или 4–20 мА. Открывается ровно настолько, насколько задано, по принципу: «будь на 43% открытым».

Что происходит в реальности

Когда трёхпозиционный привод вредит:

  • В системах, где важна точная модуляция (например, фанкойлы, приточная вентиляция, тёплые полы).
  • При слабой ПИД-настройке — привод не успевает вовремя остановиться, происходит перерегулирование.
  • В экономичных проектах, где ставится дешёвый контроллер без обратной связи по положению — клапан начинает «скакать» туда-сюда.

Итог: постоянные перерегулирования, скачки температуры, жалобы от пользователей и повышенный износ оборудования.

Когда трёхпозиционный привод оправдан:

  • Простые системы с грубым регулированием — например, калориферы на складах.
  • Замена вручную регулируемых вентилей на автоматику — шаг уже вперёд.
  • Там, где важна только бинарная логика: "открыто/закрыто".

Когда аналоговый привод не нужен (и даже вреден):

  • В дешёвых системах с фиксированными режимами работы (например, системы подпитки или редкие включения).
  • Если контроллер не умеет выдавать аналоговый сигнал — привод будет стоять в «статике», зря потраченные деньги.
  • На клапанах грубой регулировки с малым ходом — точная модуляция не даст эффекта, только усложнит настройку.

Когда аналоговый привод незаменим:

  • В сложных климатических системах: вентиляция, чиллеры, системы с переменным расходом.
  • Там, где работает ПИД-регулятор и нужно точное удержание температуры, влажности или давления.
  • В зданиях с высоким уровнем автоматизации (бизнес-центры, гостиницы, медицинские объекты).

📌 Выводы по типу объекта:

  • Частные дома и квартиры — чаще всего достаточно трёхпозиционного привода. Простота, надёжность и отсутствие лишней электроники.
  • Офисы и магазины — подойдут оба типа, но при наличии ПИД-контроллера лучше использовать аналоговый.
  • Бизнес-центры и гостиницы — однозначно аналоговый привод, для комфорта, энергоэффективности и точного управления.
  • Промышленные объекты и склады — трёхпозиционный справляется отлично, особенно в грубых и стабильных режимах.
  • Серверные, лаборатории, медицинские помещения — только аналоговый, желательно с обратной связью и резервированием.

Практический совет

Перед покупкой электропривода:

  1. Определите, какая логика управления нужна системе.
  2. Проверьте, что умеет ваш контроллер.
  3. Подберите совместимый клапан по Kv, ходу и типу управления.
  4. Не забудьте о возможности ручного управления на случай аварии.

Неправильно подобранный привод может свести на нет работу всей автоматики. Но если подойти грамотно — он станет ключом к стабильной, энергоэффективной системе.
