Предназначен для отопления и горячего водоснабжения частных домов. Модель разработали инженеры петербургской «Северной Компании», дистрибьютор — компания «Авитон».
В библиотеке появилась BIM-модель настенного газового термоблока ТГУ-НОРД С

Чем ТГУ-НОРД С отличается от обычных котлов для частных домов?

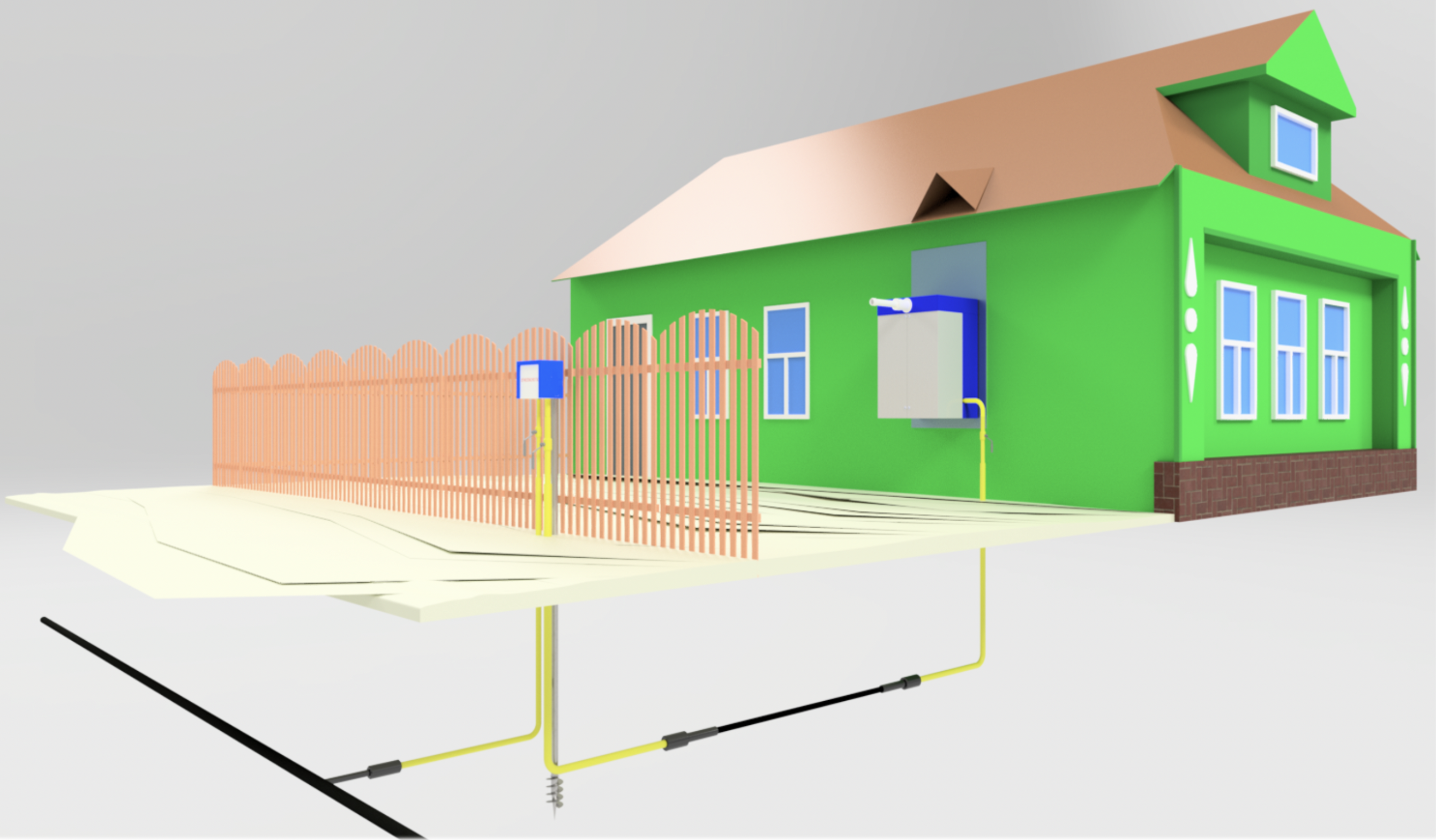

1. Подходит для размещения на улице

image-0

Во-первых, ТГУ-НОРД С можно эксплуатировать при температуре воздуха от -45С до +40С.

Во-вторых, для отопления частного жилого дома газовые котлы обычно размещают либо внутри здания в нежилом помещении, либо в специальной пристройке.

Но к таким помещениям и пристройкам есть специальные требования:

— высота потолка не менее 2,5 м;

— объем помещения не менее 15 м3;

— наличие вытяжной вентиляции;

— наличие окна с форточкой или открывающееся окно;

— негорючие стены с пределом огнестойкости от 0,75 ч;

— негорючий пол;

— зазор в нижней части двери высотой от 2 см.

При новом строительстве помещение или пристройку можно спроектировать заранее с учетом всех требований.

Но как быть, если дом уже построен и люди живут в нём много лет? Делать перепланировку? Монтировать систему дымоотведения и вентиляции?

Проблемы отпадут, если разместить котельную снаружи. Тогда газоиспользующее оборудование будет находиться вне дома и даже случайные утечки газа не приведут к аварии. Жильцы будут чувствовать себя в безопасности.

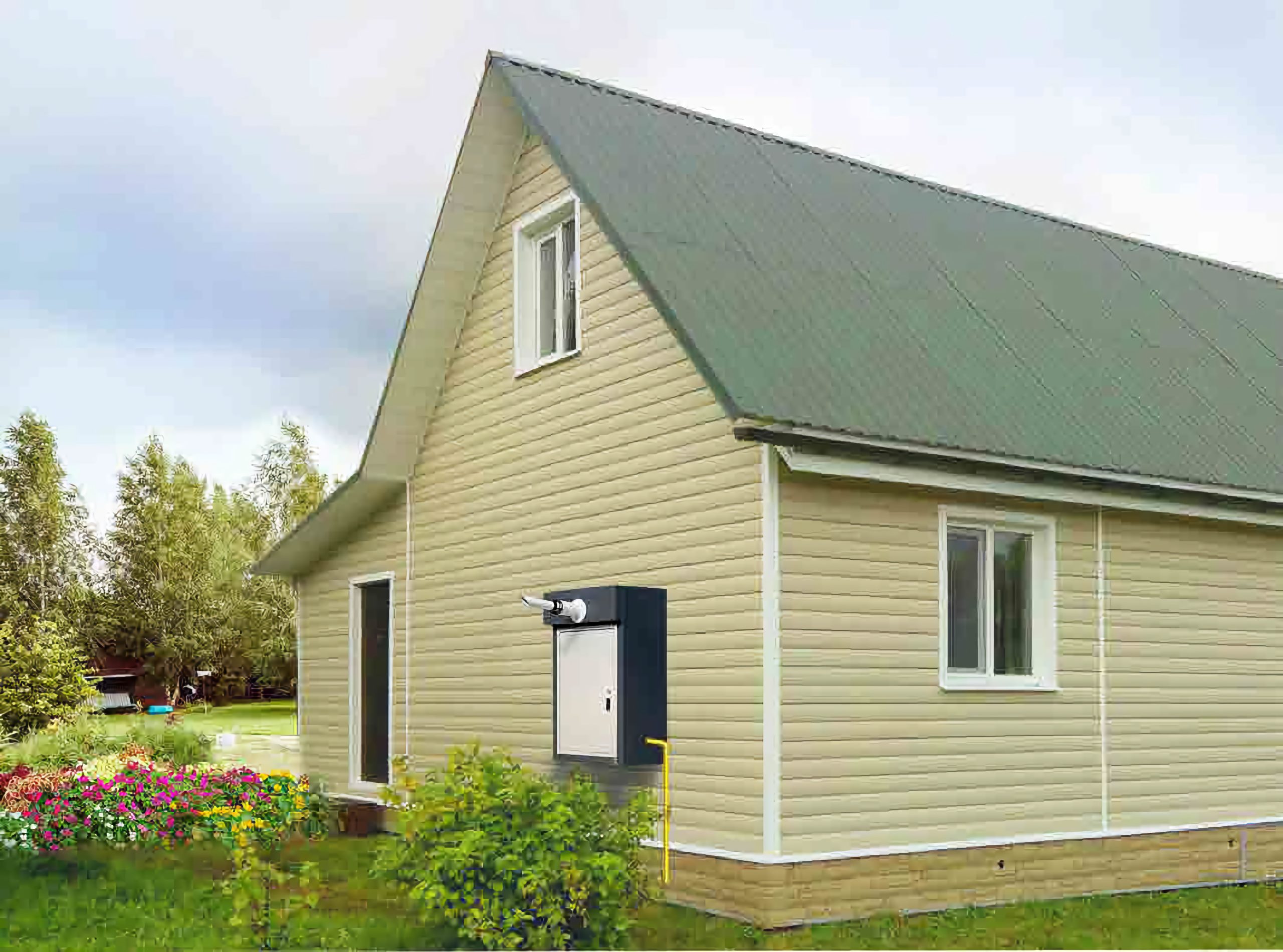

2. Крепится к стене

image-0

Почему настенный термоблок выгоднее?

1) Не нужно строить фундамент или готовить площадку для установки, а значит, не нужны земляные работы и дополнительные расходы.

2) Не «съест» площадь земельного участка. Из оставшегося места лучше сделать красивую лужайку, построить детскую площадку или разбить грядку с любимыми овощами.

ТГУ  весит 140 кг — подходящий вес для настенной установки. В комплект поставки входит набор крепежных элементов.

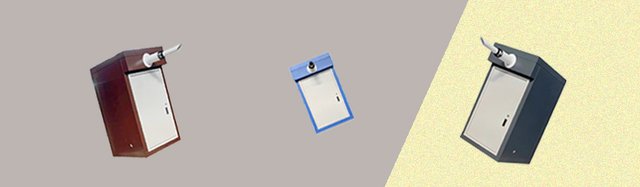

Модель есть в графитовом, синем и коричневом цветах. Так что впишется в любой экстерьер с учетом материала стен и отделки фасада.

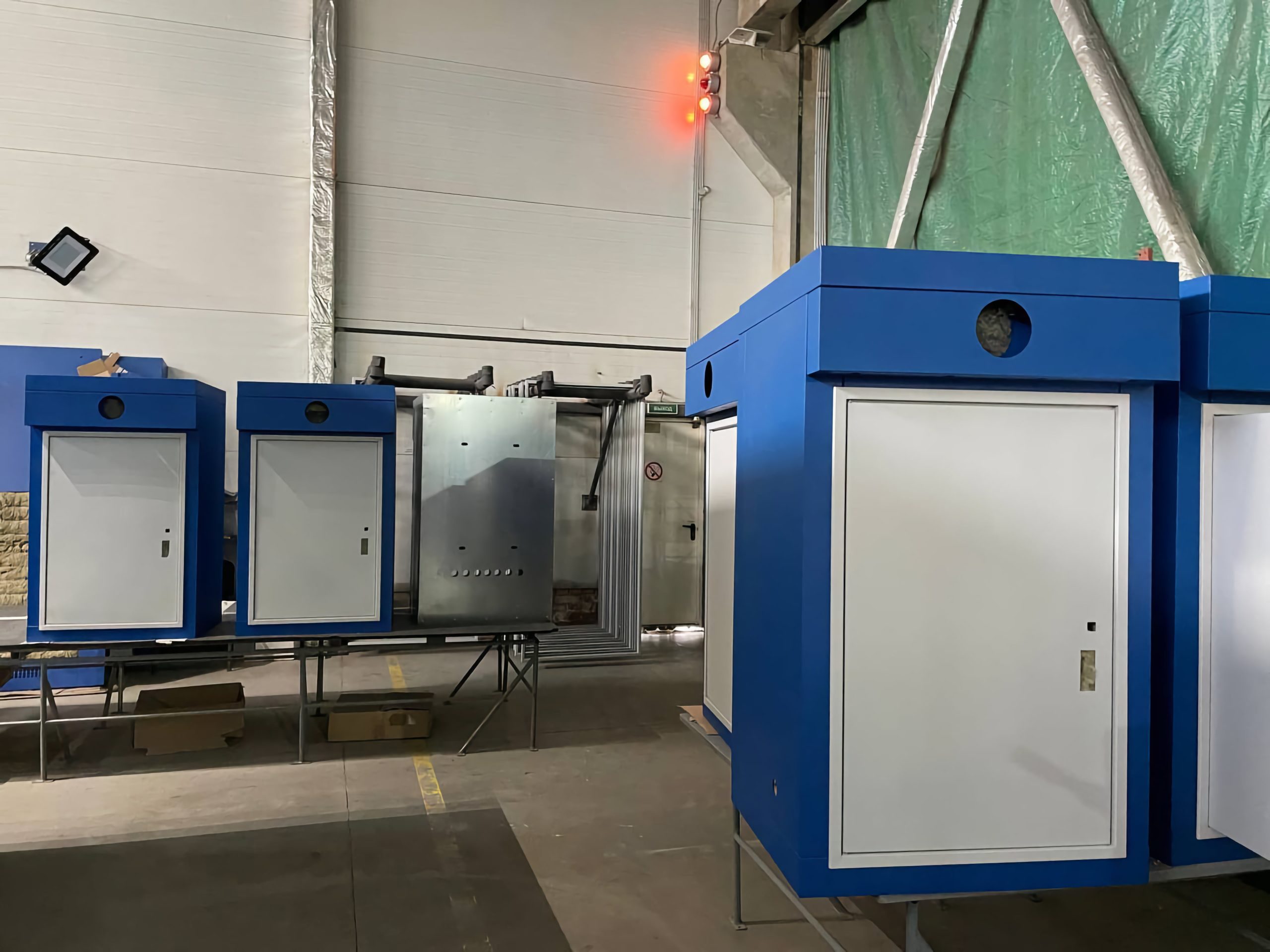

3. Как мини-котельная, но компактных размеров

Габариты термоблока 775х1322х668 мм.

Внутри теплоизолированного корпуса размещены двухконтурный котел, счётчик газа с термокоррекцией и GSM, система внутреннего освещения.

 4. Система сама контролирует состояние термоблока

В ТГУ можно добавить опцию диспетчеризации.

Система будет:

• отображать текущее состояние котла;

• показывать температуру наружного воздуха (опция, при наличии);

• оповещать при отклонении текущей температуры от заданных пороговых значений;

• оповещать при аварии и неисправности котла или датчика наружной температуры (опция);

• оповещать при пропадании и при восстановлении основного напряжения питания (сети);

• записывать и хранить историю событий за последние 3 месяца. 

Система контролирует состояние оборудования через веб-сервис или мобильное приложение ZONT с задействованием GSM-канала связи.

image-0

По желанию заказчика производитель предоставит дополнительный комплект оборудования для подключения газа.

Комплект включает:

— узел ввода газа от поселкового газопровода к домовладению с патрубками;

— гибкую газовую ПЭТ-трубу;

— пункт редуцирования газа ШРП-НОРД (для снижения давления со среднего на низкое);

— соединительные элементы.

Процесс подключения домовладения к природному газу станет проще и быстрее. При массовом подключении новых абонентов по государственной программе догазификации, ТГУ-НОРД С — выгодный вариант для проекта.
