Компания «Альтернатива» разработала семейства стальной Навесной Фасадной Системы.
В BIM-библиотеке компании «Альтернатива» пополнение

Компания «Альтернатива» разработала семейства стальной Навесной Фасадной Системы.
Семейства разработаны для Revit 2019 и по старой доброй традиции соответствуют стандарту BIM-2.0. Также при разработке семейств мы руководствовались стандартом Фасадного Союза.
Семейства выполнены в шаблоне "Метрическая система, типовая модель на основе грани.rft

Три уровня детализации необходимы для:

  1. Средний уровень детализации – моделирование
  2. Высокий уровень детализации – оформление узлов и 3D участков
  3. Низкий уровень детализации – оформление монтажных схем

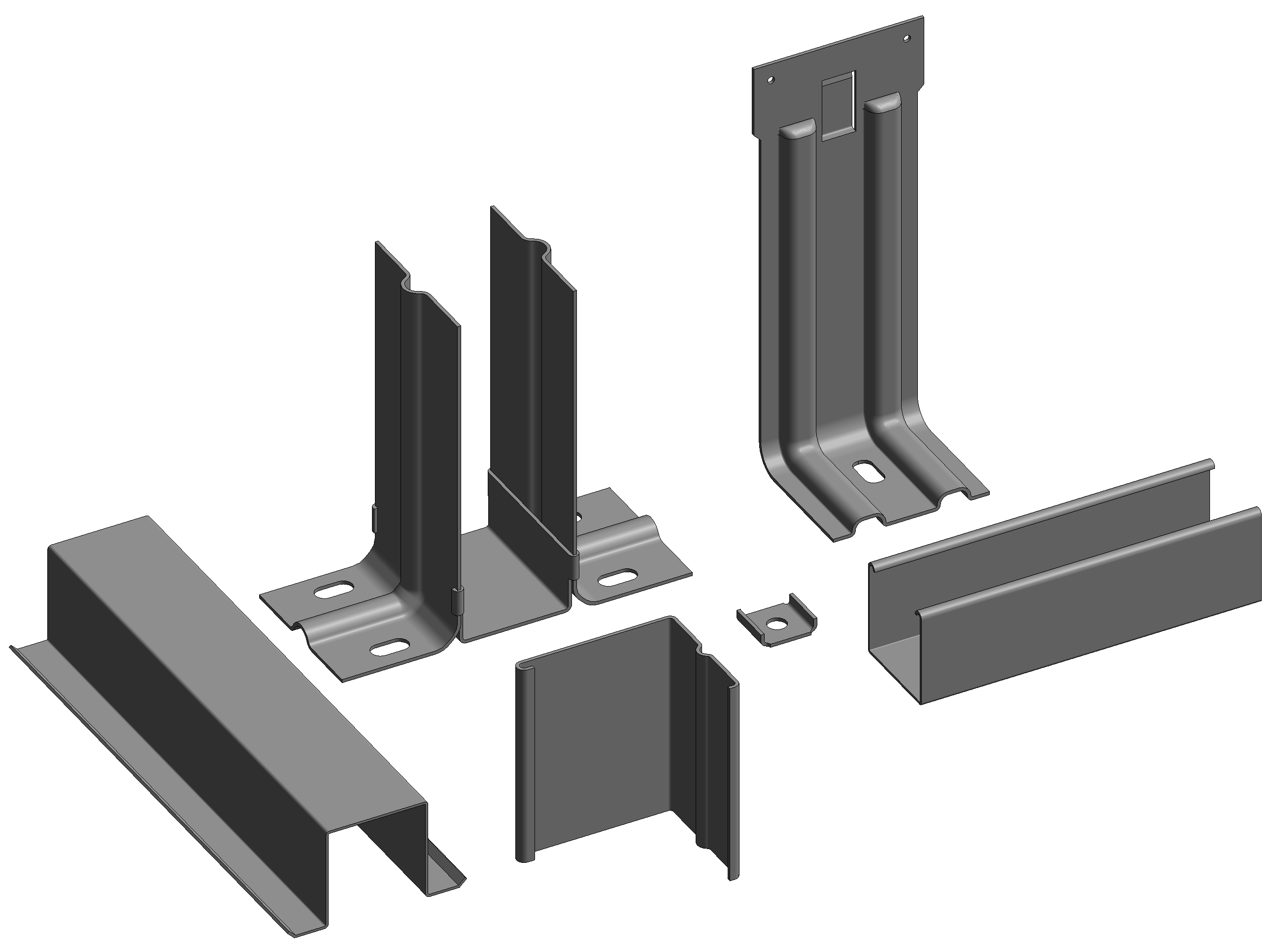

image-0 Высокий уровень детализации

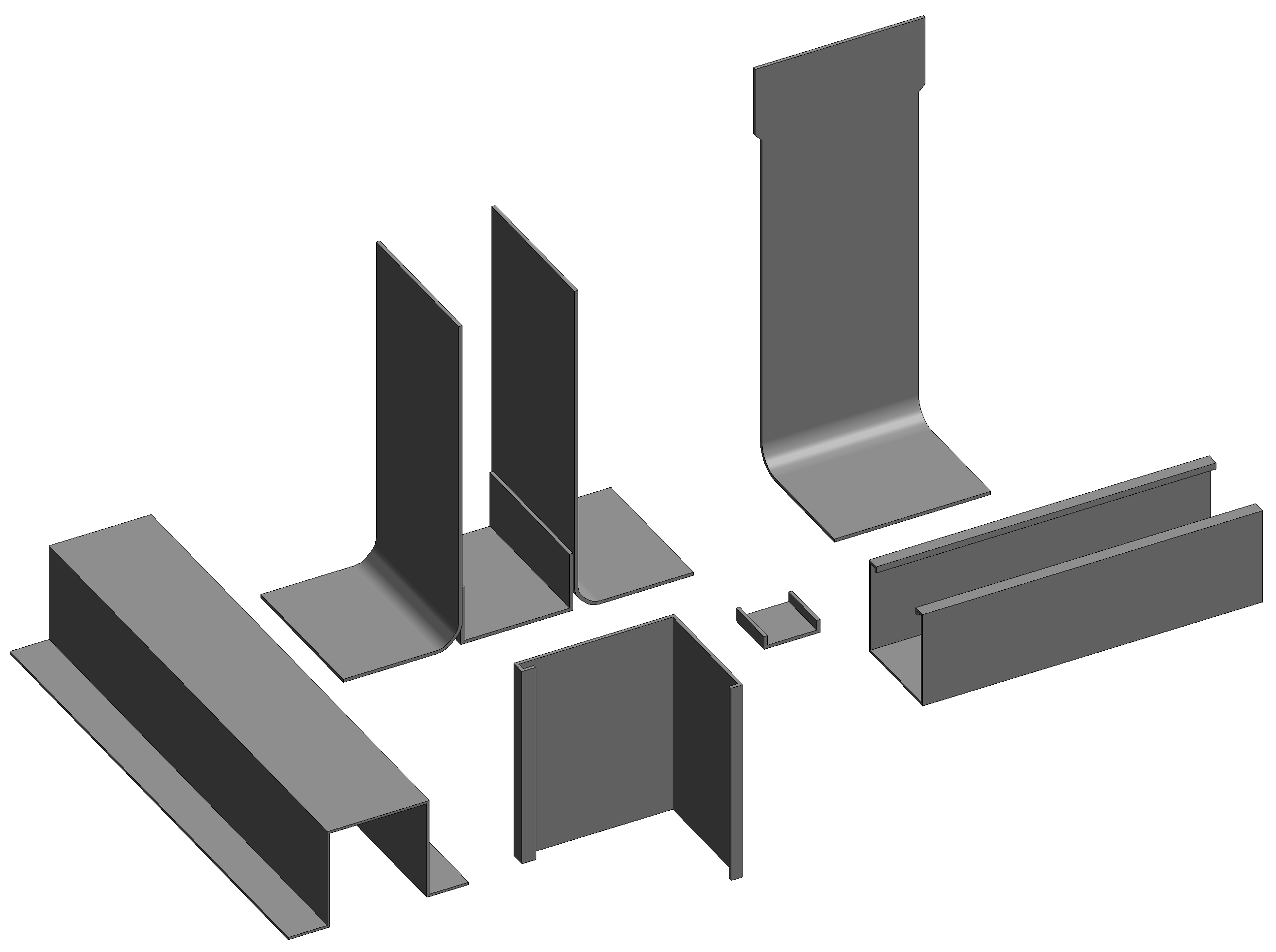

image-1 средний уровень детализации

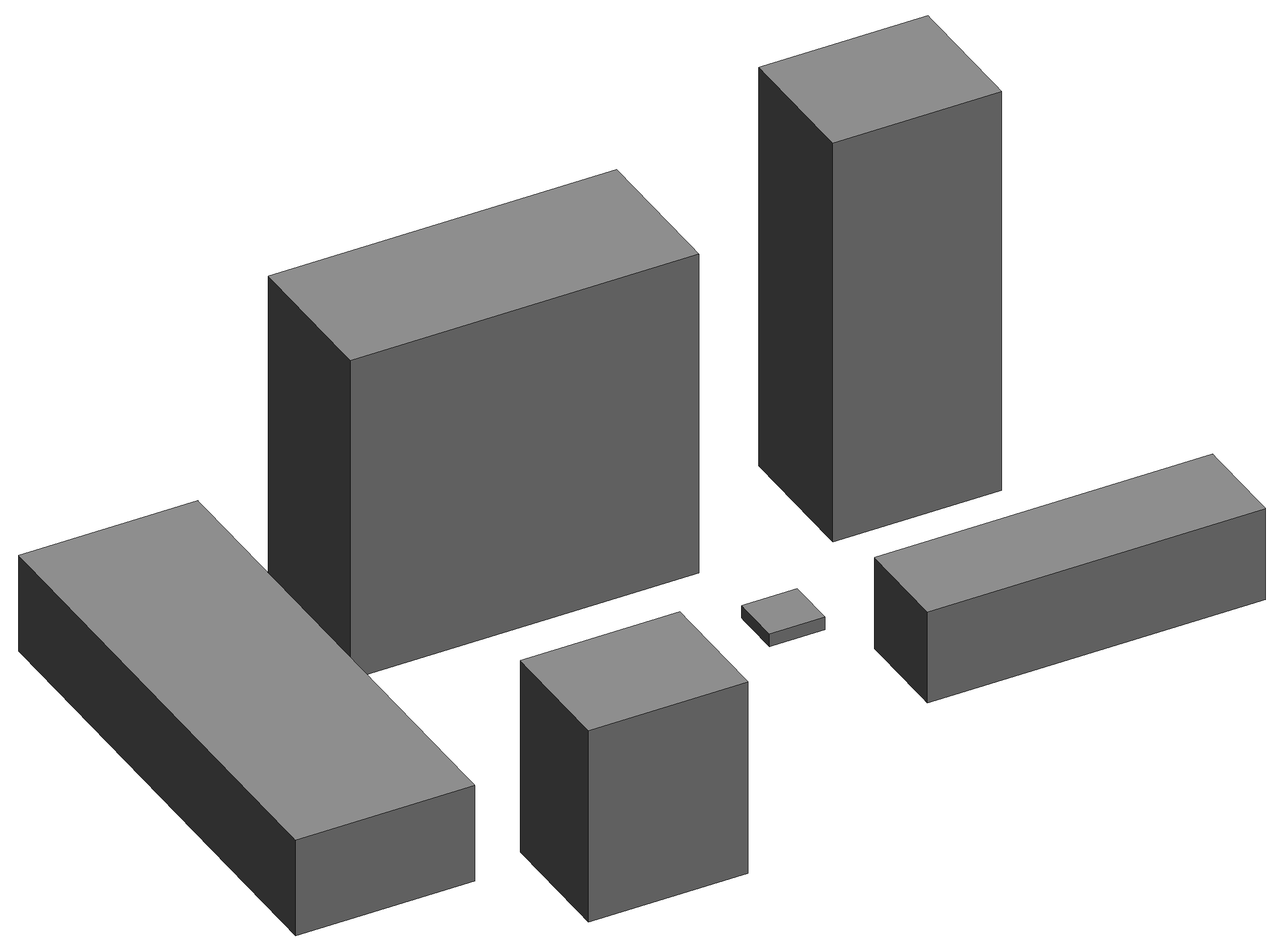

image-2 Низкий уровень детализации

Для семейств кронштейнов на низком уровне детализации отключена видимость на указанных видах. Это необходимо для создания монтажных схем. В сборное семейство добавляется семейство условного обозначения, с отображением на низком уровне детализации.

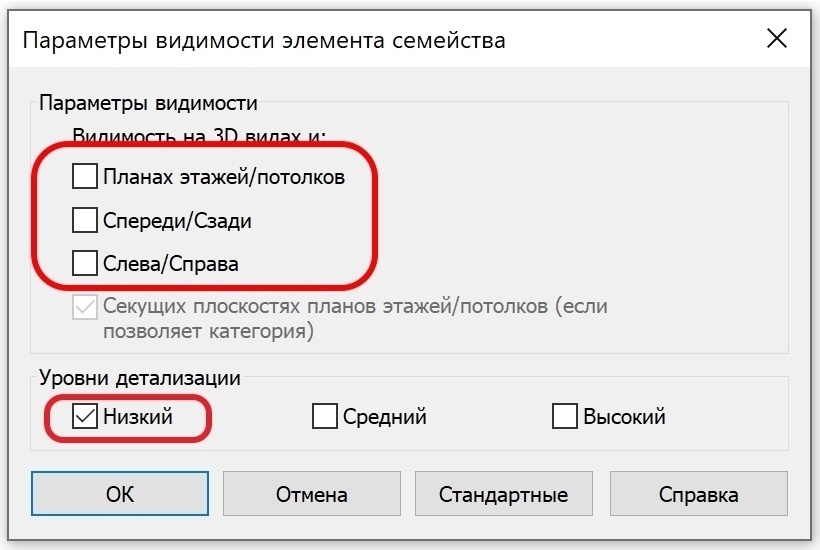

image-0 Параметры видимости кронштейна на низком уровне детализации

Семейства распределены по следующим подкатегориям:
-  ALT_Профиль Наименование Обозначение (вертикальный и горизонтальный профиль)
-  ALT_Крепёжный блок
-  ALT_Крепёжный блок_Кронштейн
-  ALT_Крепёжный элемент
и по группам:
-  ALT_Профиль
-  ALT_Крепёжный блок
-  ALT_Крепёжный элемент
К крепёжному блоку относится: термомост, вставка кронштейна, шайба, удлинитель кронштейна.
К крепёжным элементам относится: элемент крепления облицовки к НФС, вставка и накладка направляющей.

Для достижения минимального размера семейства, а также предотвращения потери типоразмеров после чистки файла проекта, для всех семейств с двумя и более типоразмерами созданы файлы типоразмеров. В файле семейства содержится только один тип. Одновременно с файлом семейства скачиваем в ту же папку текстовый файл с типоразмерами и загружаем семейство из проекта.

При изменении значений параметра "ALT_Отступ от строительного основания" можно регулировать расстояние основания семейства от рабочей плоскости. При необходимости этот параметр можно обнулить. В данном случае семейство будет устанавливаться непосредственно на грань, либо опорную плоскость.

Семейства предназначены для разработки рабочей документации. Учитывая тот факт, что в проекте количество элементов подсистемы может доходить до десятков и сотен тысяч, мы стремились к минимизации размера семейств. В семейства добавлены только минимально необходимые параметры. Что касается высокой детализации, то это особенность рабочей документации. Невозможно создать деталировку без деталей.
Олег Витюк BIM-менеджер компании «Альтернатива»
