В плагин ТЕХНОНИКОЛЬ для Revit добавлен оригинальный каталог RAL Стандарт
![В плагин ТЕХНОНИКОЛЬ для Revit добавлен оригинальный каталог RAL Стандарт](/uploads/blogs/2021-02/article_6avg20 (3)_601ccd5922a85.png)
Очередным шагом в развитии BIM-решений компании ТЕХНОНИКОЛЬ стало обновление плагина для Revit. Теперь в нем доступен оригинальный каталог RAL Стандарт. Он содержит 213 цветов, представленных в виде цифрового обозначения. Все цвета также имеют названия на русском языке. Обновление доступно для версий Revit 2017-2021.
Цветовой стандарт RAL был выпущен в далёком 1927 году по просьбе производителей лакокрасочной продукции и с тех пор пользуется огромной популярностью во всем мире.
Цвета RAL не имеют точных соответствий в системах RGB, CMYK, Pantone, NCS или HTML. Юридически имеет силу только цифровое обозначение цвета, записанное в следующем виде: RAL ХХХХ, где ХХХХ – цифровой код цвета.
Добавление цвета RAL к материалу в Revit простая операция, требующая несколько рутинных и однотипных действий.

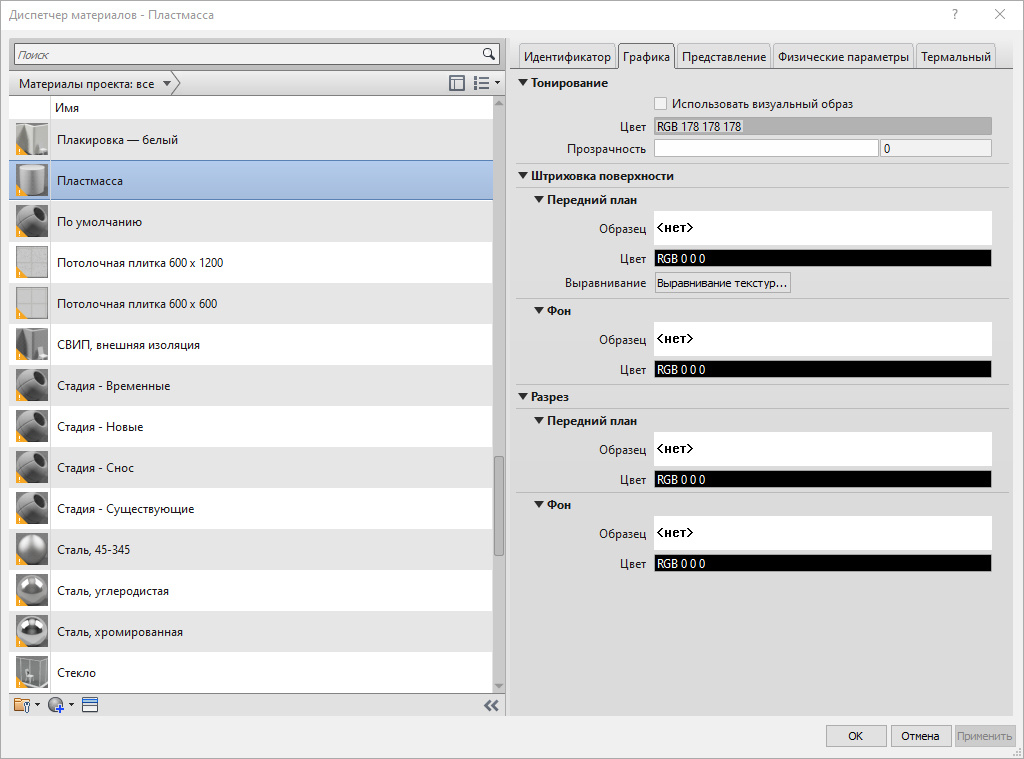

Первым делом в каталоге RAL необходимо найти нужный цвет, после найти в интернете и записать его близкое соответствие в системе RGB, а уже затем добавить номера RGB во все настройки цвета и штриховок в материале. При каждом изменении цвета или поиске нового процедуру придется повторить.
![Плагин Технониколь](/uploads/blogs/2021-02/Image1_601ccc88dee63.jpg?size=0x-)
Каталог RAL позволяет сократить процедуру назначения цвета RAL материалу до пары кликов, а также назначить цвета нескольким материалам единовременно.
![Плагин Технониколь](/uploads/blogs/2021-02/Image2_601ccca39dcd8.jpg?size=0x-)

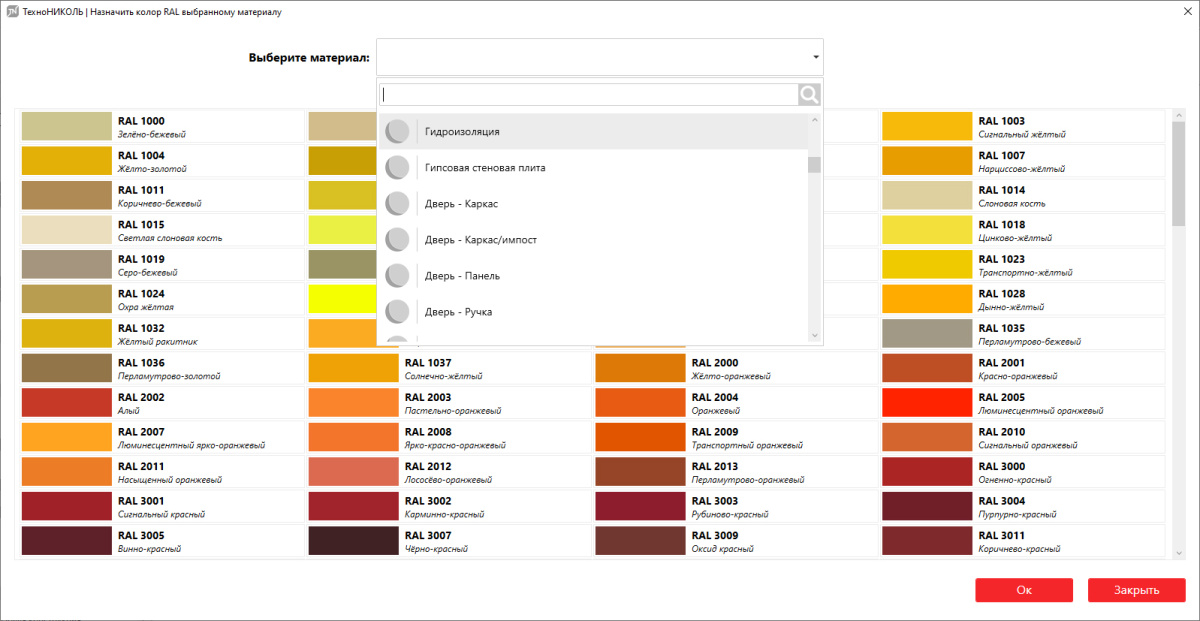

В большом списке расположены все цвета RAL вместе с названиями и цифровым обозначением. Выбор цвета производится путем нажатия на необходимую плашку. В появившемся списке можно определиться с материалами. Для удобства пользователей представлена возможность поиска по имени нужного материала.

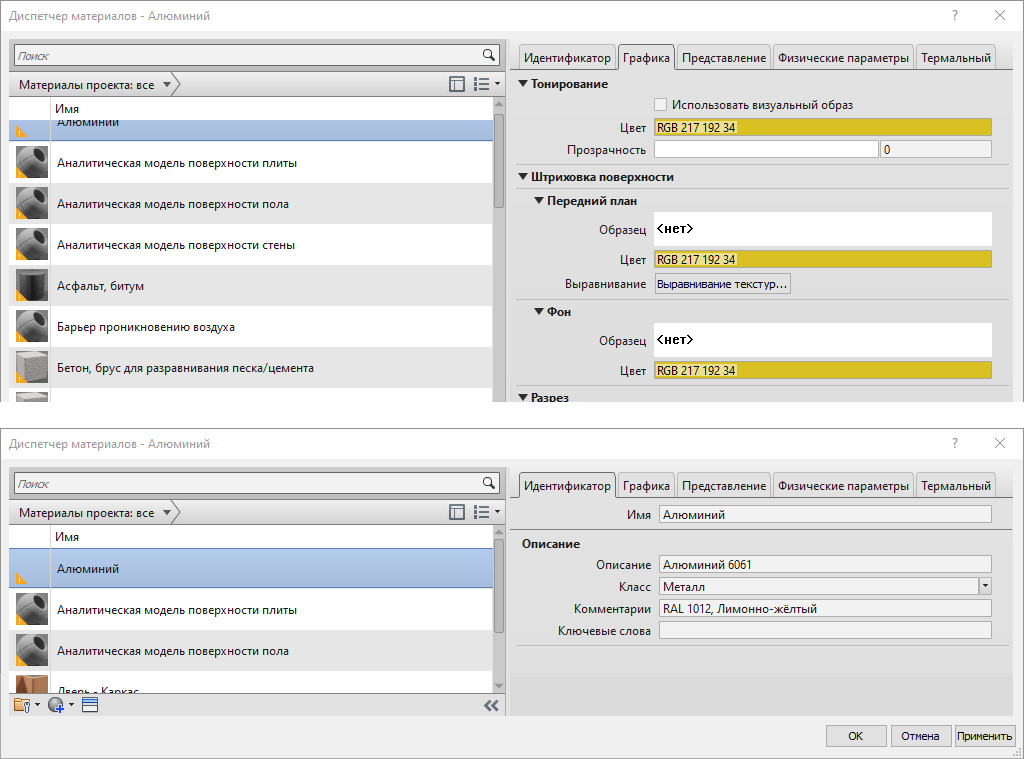

Программа позволяет назначить неограниченное число цветов. После чего можно закрыть окно, при этом соответствие цвета по системе RGB будет записано в цвет и в штриховки выбранных материалов, а в поле «Комментарий» будет дописан номер и название цвета по каталогу RAL. Предыдущая информация в поле «Комментарий» также сохранится.
![image-0](/uploads/blogs/2021-02/Image3_601cccd1b880b.jpg?size=0x-)
Кроме инструмента «Каталог RAL» в дополнении представлены инструменты для работы с плоскими кровлями, обновляемые в автоматическом режиме выноски по ГОСТ, каталоги материалов, систем и чертежей, инструменты для подсчёта количества материалов примыканий кровель и элементов к конструкциям здания.
Все инструменты работают во всех версиях - от Revit 2017 до текущей версии Revit 2021.
Скачать дополнения ТЕХНОНИКОЛЬ для Revit можно по ссылке.
