Загрузка сборных конструкций fisсher в САПР и работа со свойствами модели

Компания fischer - лидер в разработке и производстве инновационного строительного крепежа. Для целей BIM-проектирования fischer создала BIM-модели и разместила их в Библиотеке информационных моделей. BIM-контент может встраиваться в различные САПР. Готовые решения, предлагаемые fischer, могут значительно сэкономить время проектировщика и увеличить скорость разработки BIM-проекта.

О возможностях работы с моделями в Revit и AutoCAD рассказывается в ознакомительных видеороликах, подготовленных компанией fischer.

В первых видеороликах рассматривались свойства семейства монтажного профиля FUS, демонстрировались способы загрузки моделей в САПР и возможности изменения профиля и параметризации модели.

Помимо dwg чертежей отдельных элементов монтажной системы, компания fisсher разработала BIM-модели сборных пространственных конструкций. На сайте bimlib.pro представлены различные пространственные конструкции и соединительные элементы. О возможностях работы с ними в САПР, рассказывается в отдельном видеоролике:

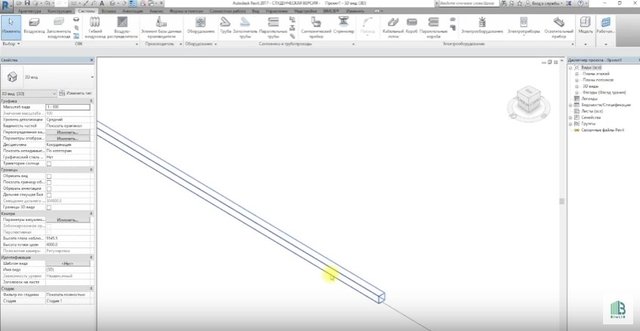

Для того, чтобы начать работу с моделями fisher, следует перейти на сайт bimlib.pro и найти производителя fisсher. Выбрав один из соединительных элементов или пространственную конструкцию, следует нажать кнопку «скачать файлы». После загрузки и оптимизации под версию программы Revit, семейство загрузиться в проект, и его можно будет разместить на плане. На выбор проектировщика предложены 3 варианта размещения: на основе стены, на грани, на рабочей плоскости.

Рассмотрим свойства модели. Сначала следует выделить семейство, кликнув по параметрам типа. В диспетчере свойств будут доступны такие параметры как: наименование профиля, артикул типоразмера, материал изделия и размеры модели. Данная модель полностью параметризирована и позволяет растягивать профиль на любую длину.

Все видеоролики компании fisсher доступны к просмотру на канале YOUTUBE.

Автор: Анастасия Элоева
