Кран шаровой латунный внутренняя резьба/внутренняя резьба 11Б27П ручка рычаг БАЗ.А10 DN15- DN50 PN25 - BIM модель

Name: Кран шаровой латунный внутренняя резьба/внутренняя резьба 11Б27П ручка рычаг БАЗ.А10 DN15- DN50 PN25 - BIM модель
Brand: БАЗ

Обновлено в 2020 году

Описание

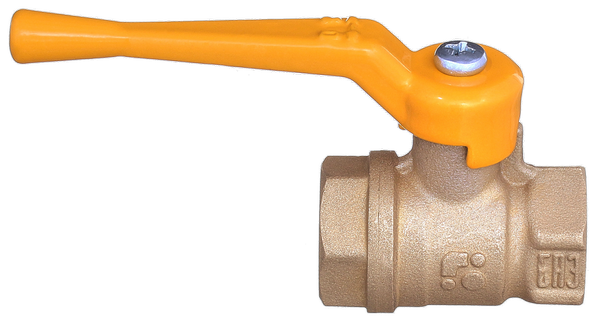

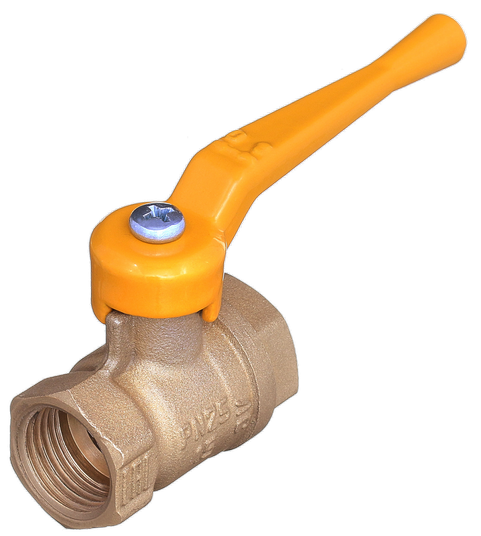

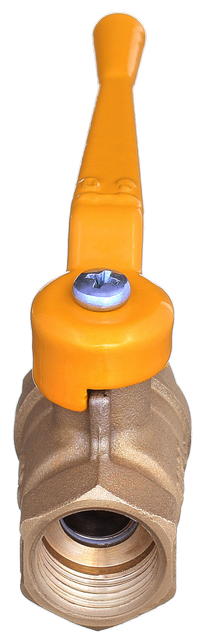

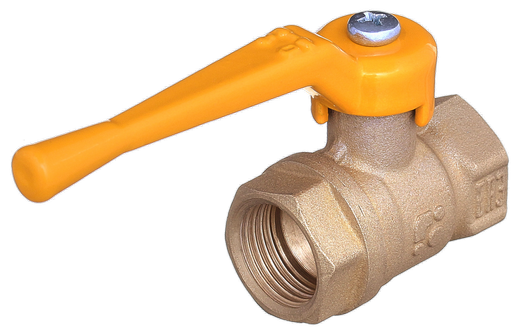

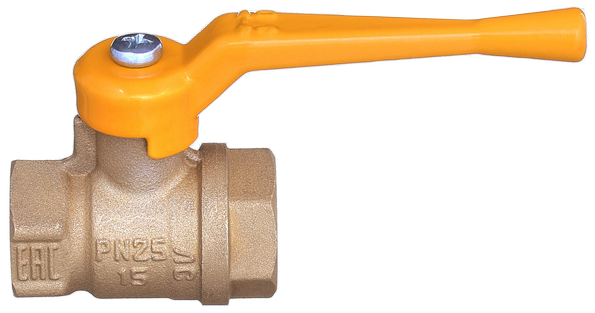

Латунные шаровые краны для воды и пара 11Б27П предназначены для установки на трубопроводах в качестве запорного устройства для природного газа. Материал корпусных деталей – латунь ЛС59-1 по ГОСТ 15527-2004. Материал шаровой заслонки – латунь ЛС59-1 по ГОСТ 15527-2004 с покрытием Н9Х. Управление осуществляется рычагом из алюминия марки АК-7 ГОСТ 1583-93 с покрытием эпоксиполиэфирной порошковой композицией желтого цвета. Материал уплотнений шара и штока – фторопласт (PTFE). Рабочее давление 2,5 МПа. Рабочая среда – природный газ. Температура рабочей среды от -60 до +50 °С. Класс герметичности затвора – А по ГОСТ 9544-2005.

Файлы для скачивания


rvt	ШаблонМоделейИСпецификации_БАЗ.rvt	17.3 MB	Revit 2017
rfa	Кран шаровой 11Б27п Ду15-50 А10 Н газ вр-вр рычаг.rfa	1.4 MB	Revit 2017

Типоразмеры (6)

Наименование	Код изделия ADSK_Код изделия	ВыборГеометрии	Комментарии к типоразмеру
Ду 20	БАЗ.А10.0.20 Н	Кран шаровой Ду20 вр-вр	11Б27п1 Ду20 А10 Н газ вр/вр рычаг
Ду 25	БАЗ.А10.0.25 Н	Кран шаровой Ду25 вр-вр	11Б27п1 Ду25 А10 Н газ вр/вр рычаг
Ду 32	БАЗ.А10.0.32 Н	Кран шаровой Ду32 вр-вр	11Б27п1 Ду32 А10 Н газ вр/вр рычаг
Ду 40	БАЗ.А10.0.40 Н	Кран шаровой Ду40 вр-вр	11Б27п1 Ду40 А10 Н газ вр/вр рычаг
Ду 50	БАЗ.А10.0.50 Н	Кран шаровой Ду50 вр-вр	11Б27п1 Ду50 А10 Н газ вр/вр рычаг

Технические характеристики

Общее
Категория	Оборудование для систем газоснабжения
Тип	Арматура
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Масса ADSK Масса	0
Единица измерения ADSK_Единица измерения	шт.
Изготовитель	ООО "Бологовский арматурный завод""
МатериалОснова	<По категории>
МатериалРучка	<По категории>
