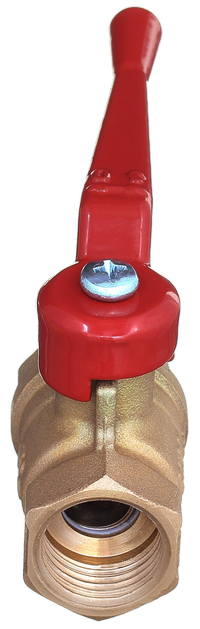

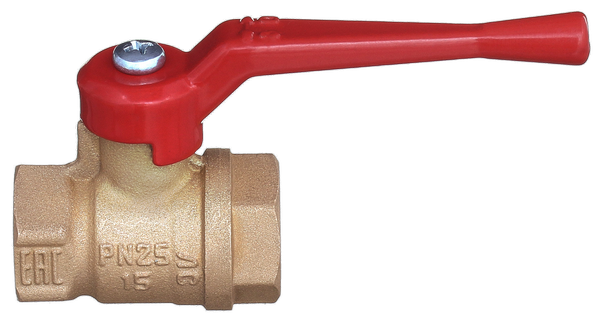

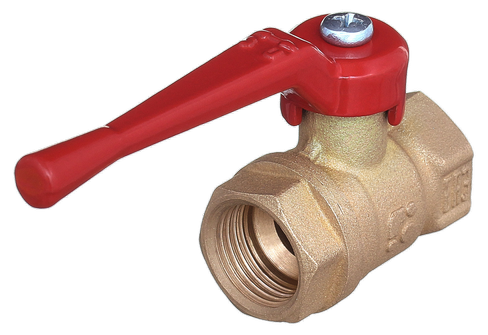

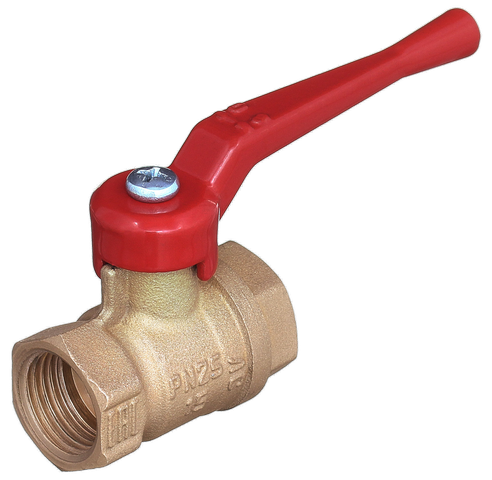

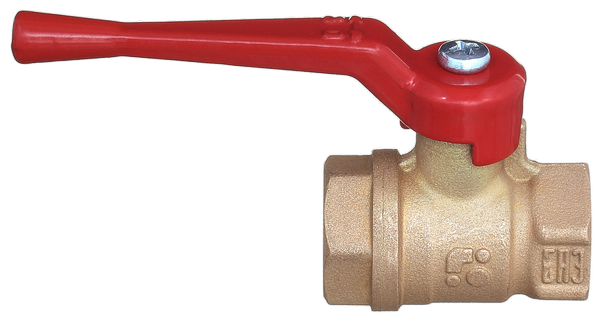

Кран шаровой латунный внутренняя резьба/внутренняя резьба 11Б27П1 БАЗ.А30 DN15 - DN50 PN25

Name: Кран шаровой латунный внутренняя резьба/внутренняя резьба 11Б27П1 БАЗ.А30 DN15 - DN50 PN25
Brand: БАЗ

Обновлено в 2020 году

Описание

Латунные шаровые краны для воды и пара 11Б27П1 предназначены для установки на трубопроводах в качестве запорного устройства для воды и пара. Материал корпусных деталей – латунь ЛС59-1 по ГОСТ 15527-2004. Материал шаровой заслонки – латунь ЛС59-1 по ГОСТ 15527-2004 с покрытием Н9Х. Управление осуществляется рычагом из алюминия марки АК-7 ГОСТ 1583-93 с покрытием эпоксиполиэфирной порошковой композицией красного цвета. Материал уплотнений шара и штока – фторопласт (PTFE). Рабочее давление 2,5 МПа. Рабочая среда – вода, пар. Температура рабочей среды от +1 до +150 °С. Класс герметичности затвора – А по ГОСТ 9544-2005.

Файлы для скачивания


rvt	ШаблонМоделейИСпецификации_БАЗ.rvt	17.3 MB	Revit 2017
rfa	Кран шаровой 11Б27п1 Ду15-50 А30 вр-вр рычаг.rfa	1.4 MB	Revit 2017

Типоразмеры (6)

Наименование	Код изделия ADSK_Код изделия	ВыборГеометрии	Комментарии к типоразмеру
Ду 20	БАЗ.А30.0.20	Кран шаровой Ду20 вр-вр	11Б27п1 Ду20 А30 вр/вр рычаг
Ду 25	БАЗ.А30.0.25	Кран шаровой Ду25 вр-вр	11Б27п1 Ду25 А30 вр/вр рычаг
Ду 32	БАЗ.А30.0.32	Кран шаровой Ду32 вр-вр	11Б27п1 Ду32 А30 вр/вр рычаг
Ду 40	БАЗ.А30.0.40	Кран шаровой Ду40 вр-вр	11Б27п1 Ду40 А30 вр/вр рычаг
Ду 50	БАЗ.А30.0.50	Кран шаровой Ду50 вр-вр	11Б27п1 Ду50 А30 вр/вр рычаг

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Латунь, Сталь с порошковым покрытием
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Масса ADSK Масса	0
Единица измерения ADSK_Единица измерения	шт.
Изготовитель	ООО "Бологовский арматурный завод""
МатериалОснова	<По категории>
МатериалРучка	<По категории>
