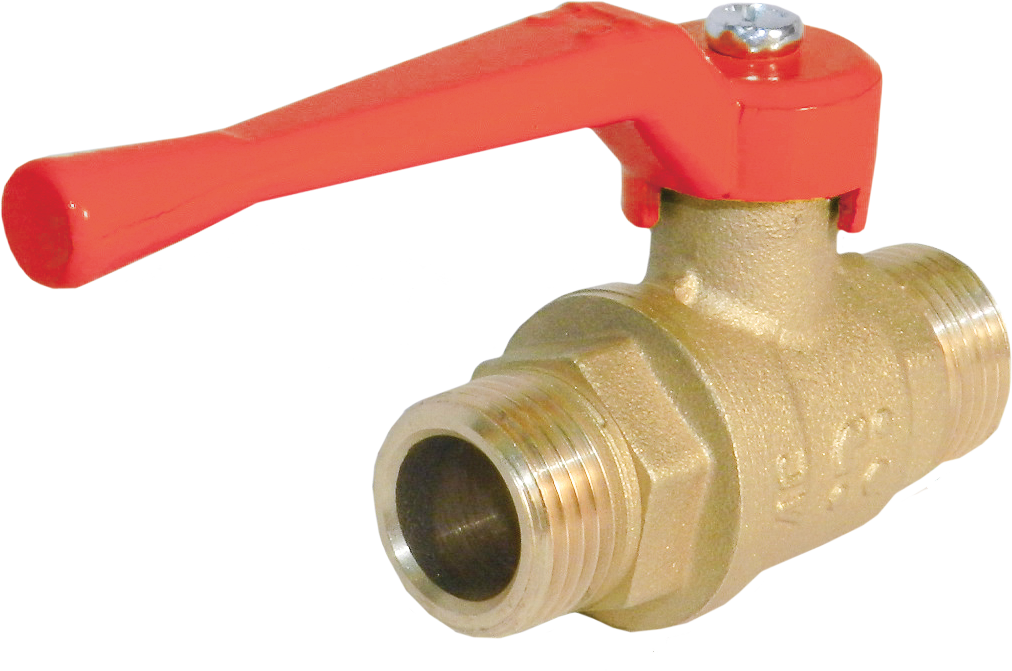

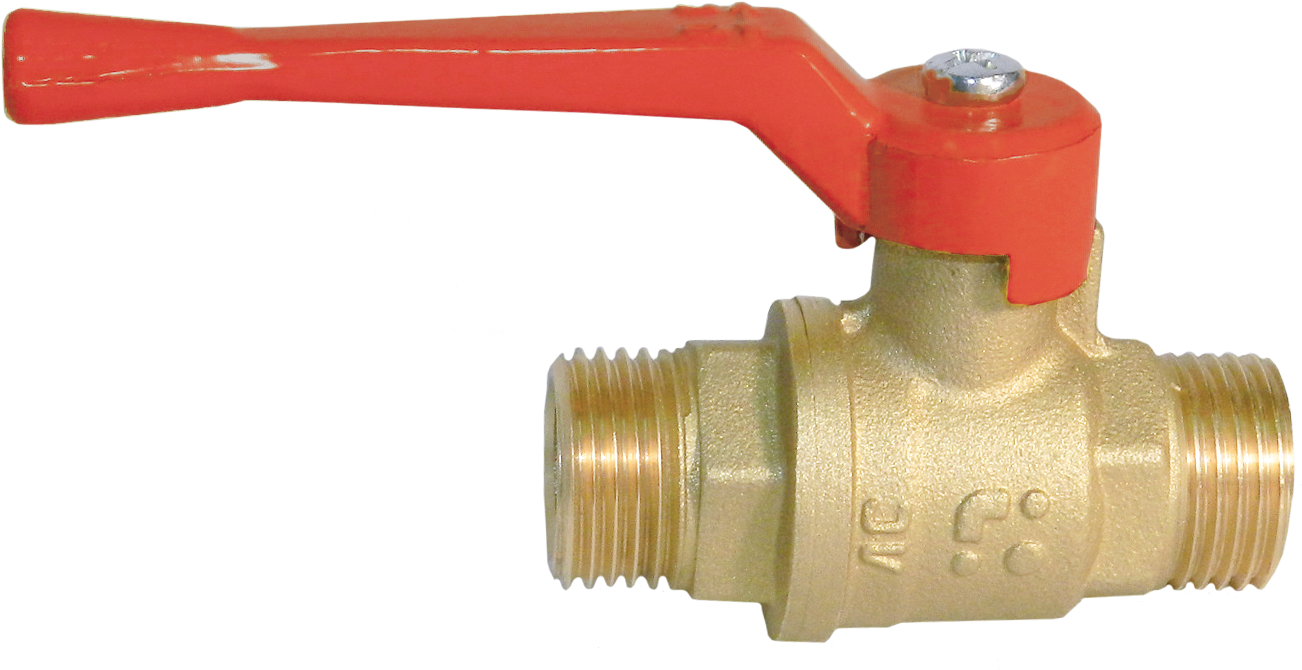

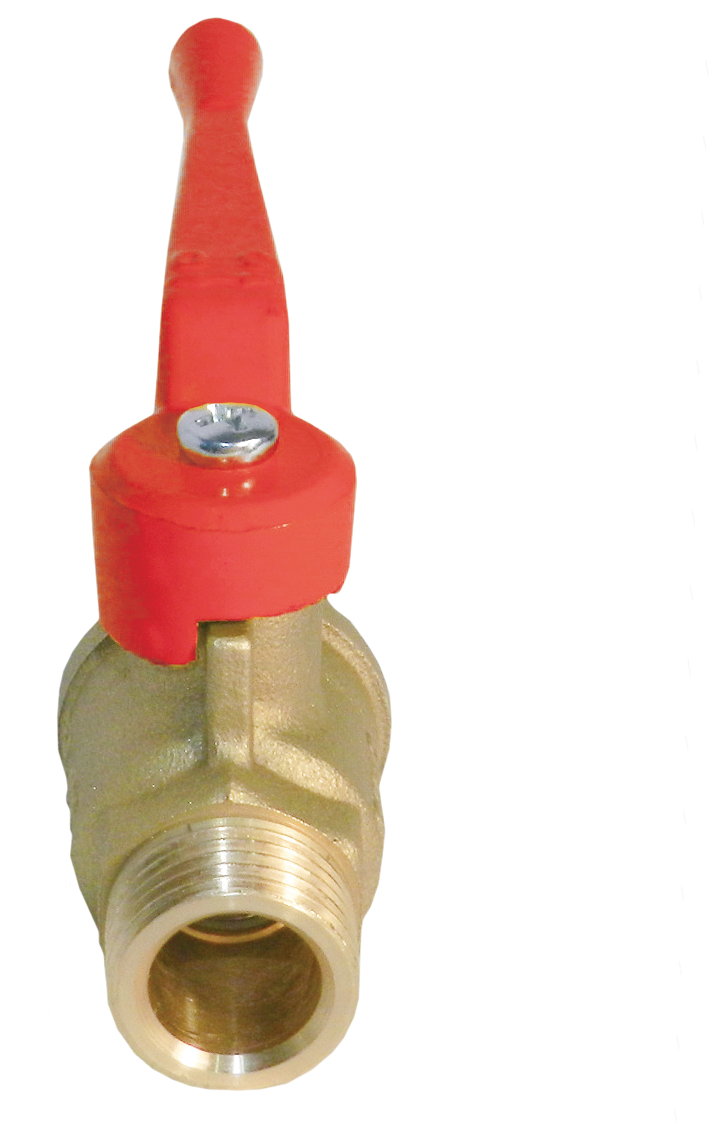

Кран шаровой латунный вода наружная резьба/наружная резьба 11Б27П1 ручка рычаг БАЗ.А32 DN15 - DN50 PN25

Name: Кран шаровой латунный вода наружная резьба/наружная резьба 11Б27П1 ручка рычаг БАЗ.А32 DN15 - DN50 PN25
Brand: БАЗ

Обновлено в 2020 году

Описание

Латунные шаровые краны для воды и пара 11Б27П1 предназначены для установки на трубопроводах в качестве запорного устройства для воды и пара. Материал корпусных деталей – латунь ЛС59-1 по ГОСТ 15527-2004. Материал шаровой заслонки – латунь ЛС59-1 по ГОСТ 15527-2004 с покрытием Н9Х. Управление осуществляется рычагом из алюминия марки АК-7 ГОСТ 1583-93 с покрытием эпоксиполиэфирной порошковой композицией красного цвета. Материал уплотнений шара и штока – фторопласт (PTFE). Рабочее давление 2,5 МПа. Рабочая среда – вода, пар. Температура рабочей среды от +1 до +150 °С. Класс герметичности затвора – А по ГОСТ 9544-2005.

Файлы для скачивания


rvt	ШаблонМоделейИСпецификации_БАЗ.rvt	17.3 MB	Revit 2017
rfa	АрматураТрубопроводов_БАЗ_КранШаровойРычагВодаНР-НР_DN15-50.rfa	640 KB	Revit 2017

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Сталь с порошковым покрытием, Латунь
Сайт производителя	Перейти
Каталог	Перейти
Параметры в файлах моделей
TypeName	BIMLIB_АрматураТрубопроводов_БАЗ_КранШаровойРычагВодаНР-НР_DN15-50
URL документации изделия ADSK_URL документации изделия	http://bolarm.ru/upload/iblock/45d/Технический%20паспорт%20КРАНЫ%20ШАРОВЫЕ%20ВОДА.pdf
URL страницы изделия ADSK_URL страницы изделия	http://bolarm.ru/catalog/latunnye-sharovye-krany/krany-baz-dlya-vody-i-para/ruchka-rychag/rezba-nr-nr-vpr/
Версия Revit ADSK_Версия Revit	2017
Единица измерения ADSK_Единица измерения	шт.
