Кран шаровой латунный газ внутренняя резьба/наружняя резьба 11Б27П ручка рычаг БАЗ.А11 DN15- DN50 PN25

Name: Кран шаровой латунный газ внутренняя резьба/наружняя резьба 11Б27П ручка рычаг БАЗ.А11 DN15- DN50 PN25
Brand: БАЗ

Обновлено в 2021 году

Описание

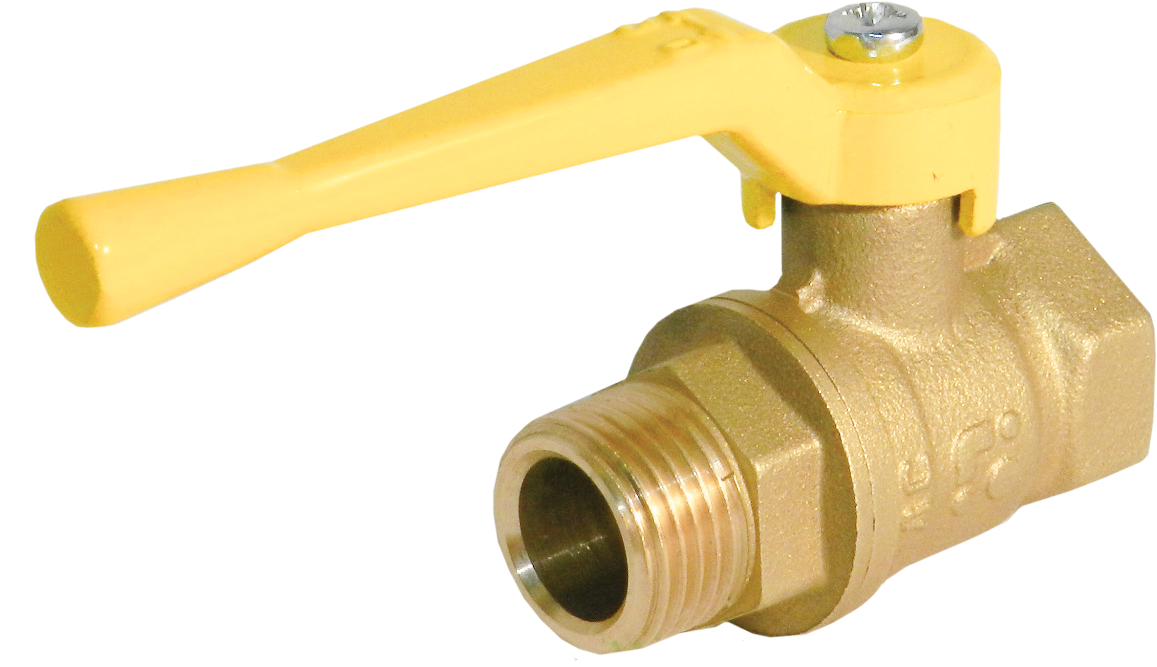

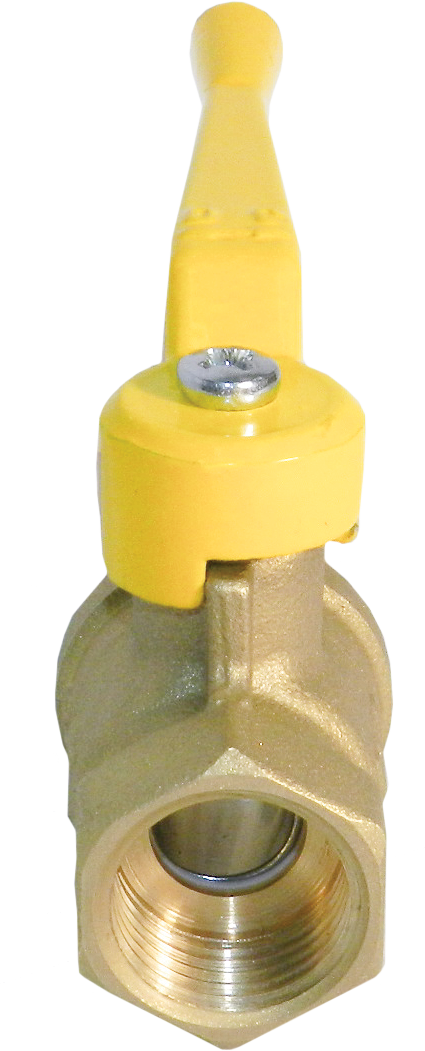

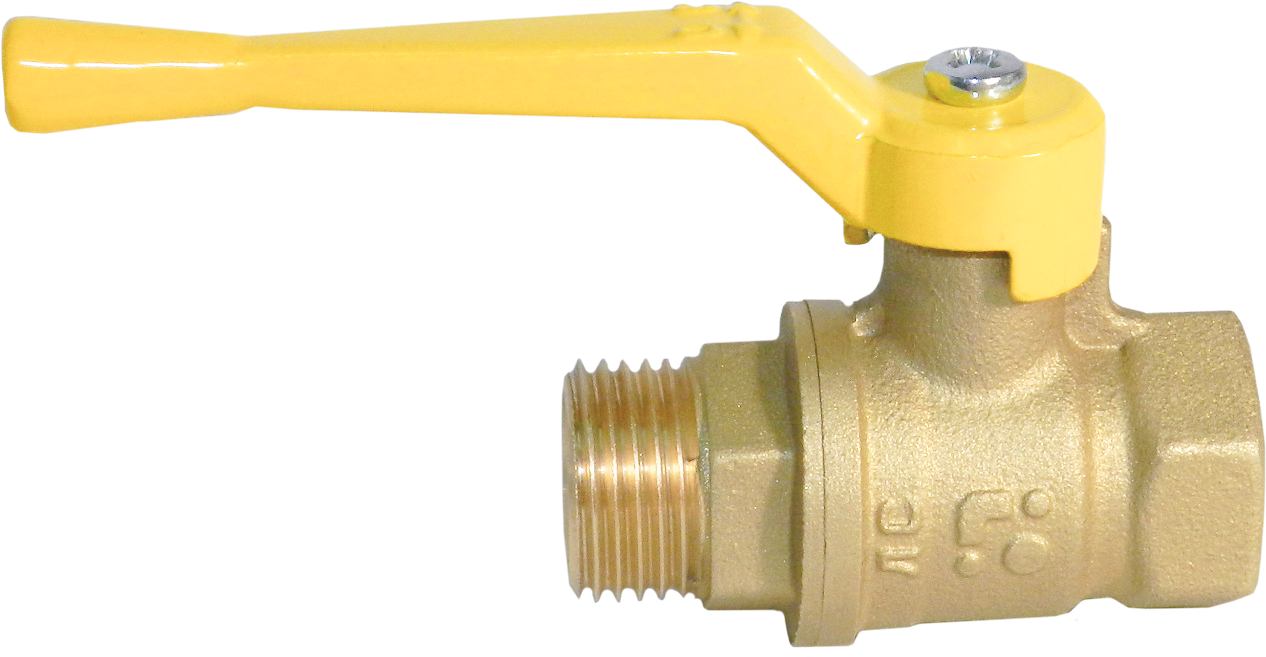

Латунные шаровые краны для воды и пара 11Б27П предназначены для установки на трубопроводах в качестве запорного устройства для природного газа. Материал корпусных деталей – латунь ЛС59-1 по ГОСТ 15527-2004. Материал шаровой заслонки – латунь ЛС59-1 по ГОСТ 15527-2004 с покрытием Н9Х. Управление осуществляется рукояткой рычагом из алюминия марки АК-7 ГОСТ 1583-93 с покрытием эпоксиполиэфирной порошковой композицией желтого цвета. Материал уплотнений шара и штока – фторопласт (PTFE). Рабочее давление 2,5 МПа. Рабочая среда – природный газ. Температура рабочей среды от -60 до +50 °С. Класс герметичности затвора – А по ГОСТ 9544-2005.

Файлы для скачивания


rfa	BIMLIB_АрматураТрубопроводов_БАЗ_КранШаровойРычагГазВР-НР_DN15-50_v2.rfa	620 KB	Revit 2017
rfa	BIMLIB_АрматураТрубопроводов_БАЗ_КранШаровойРычагВодаВР-НР_DN15-50_v2.rfa	620 KB	Revit 2017

Технические характеристики

Общее
Категория	Оборудование для систем газоснабжения
Тип	Арматура
Материалы	Сталь с порошковым покрытием, Латунь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Параметры в файлах моделей
TypeName	BIMLIB_АрматураТрубопроводов_БАЗ_КранШаровойРычагГазВР-НР_DN15-50_v2
URL документации изделия ADSK_URL документации изделия	http://bolarm.ru/upload/iblock/ef6/Технический%20паспорт%20КРАНЫ%20ШАРОВЫЕ%20ГАЗ.pdf
URL страницы изделия ADSK_URL страницы изделия	http://bolarm.ru/catalog/latunnye-sharovye-krany/krany-baz-dlya-gaza/ruchka-rychag-gaz/rezba-vr-nr-gr/
Версия Revit ADSK_Версия Revit	2017
Единица измерения ADSK_Единица измерения	шт.
