Клапан запорный муфтовый латунный вода пар 15Б1П DN15-50 PN25

Name: Клапан запорный муфтовый латунный вода пар 15Б1П DN15-50 PN25
Brand: БАЗ

Обновлено в 2020 году

Описание

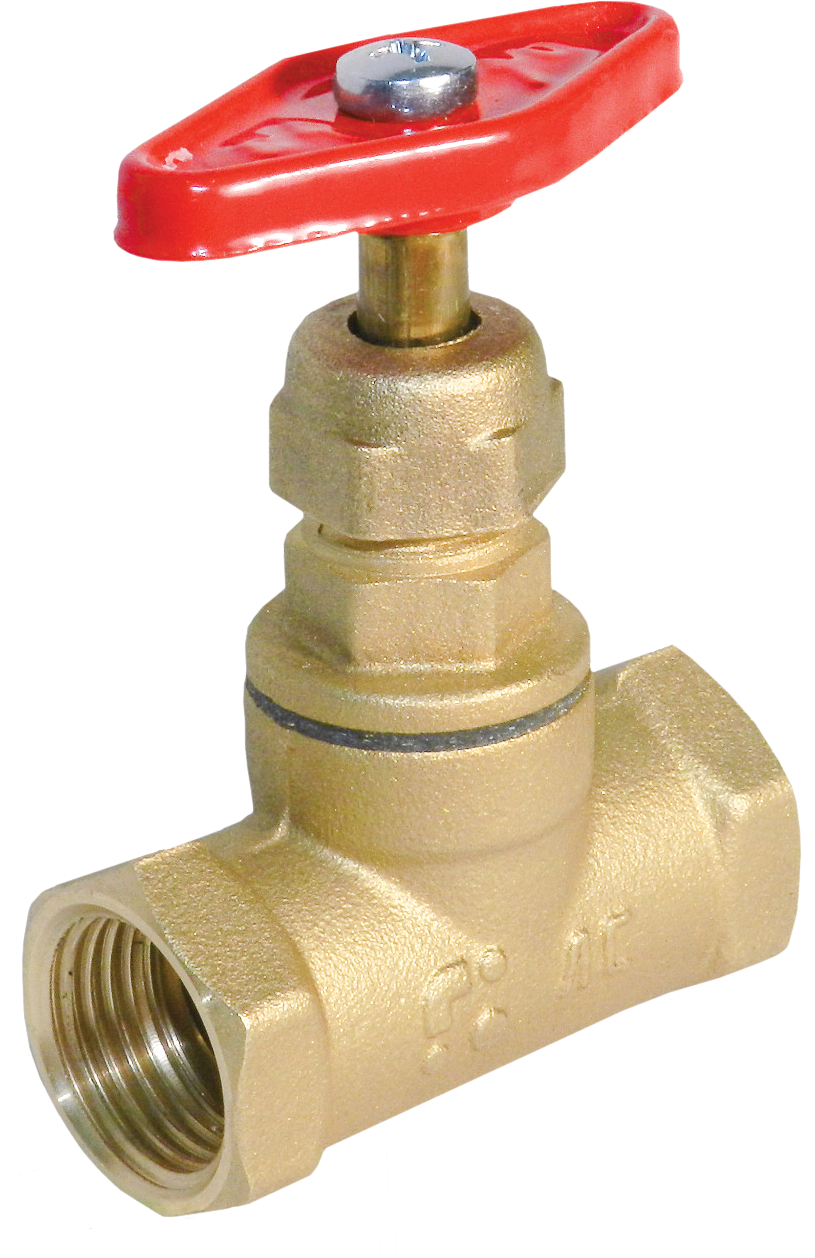

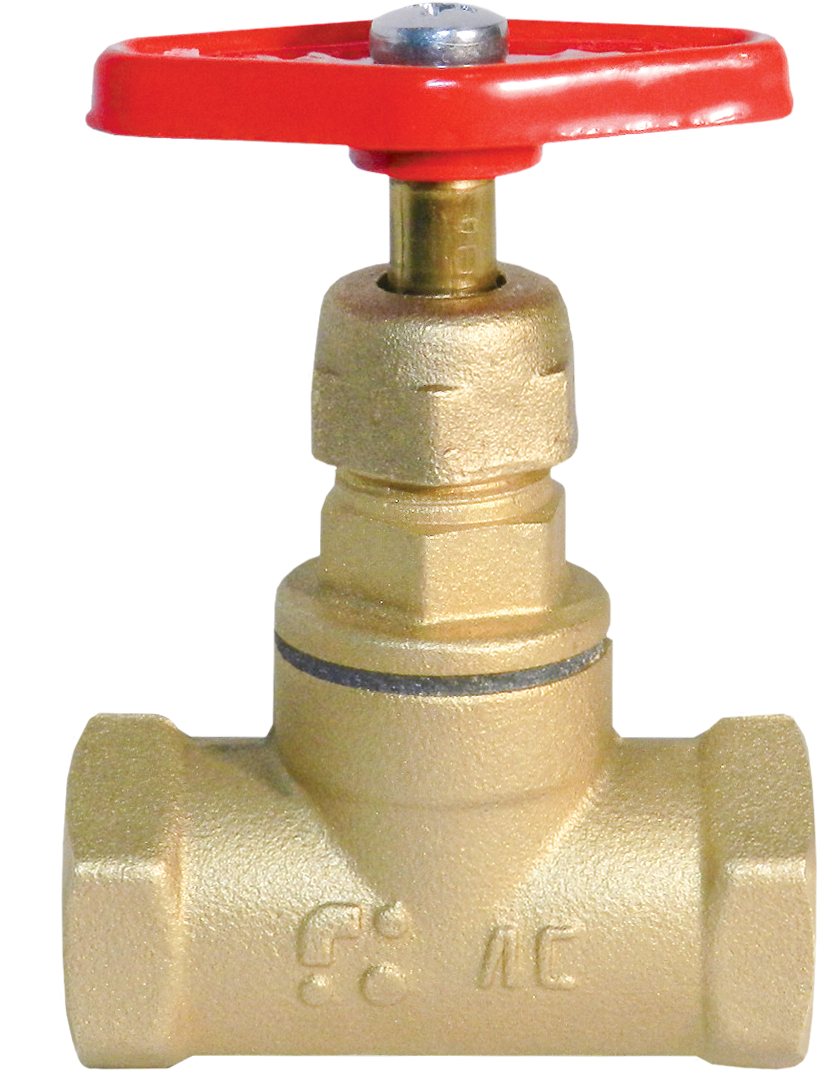

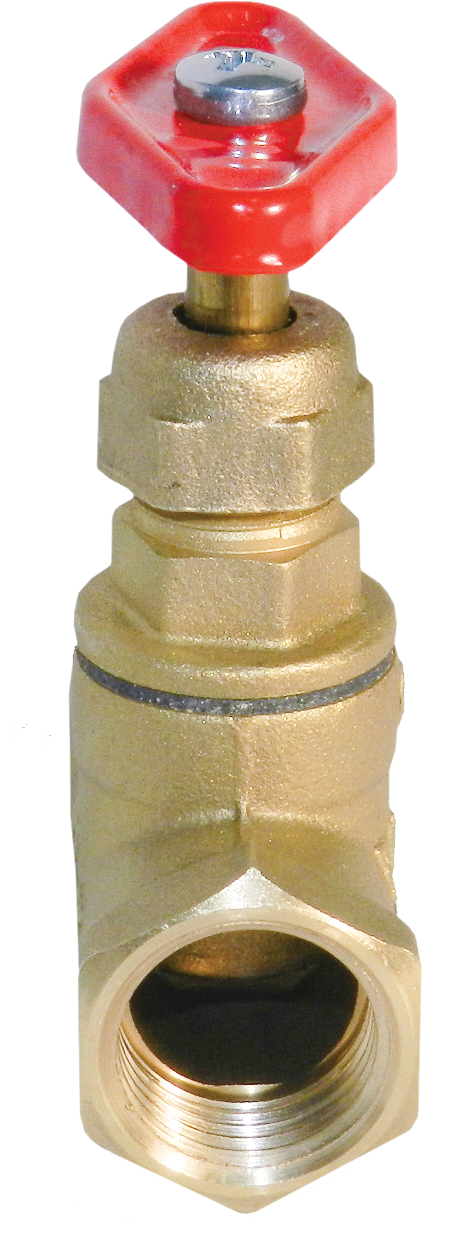

Клапаны запорные муфтовые латунные 15Б1П предназначены для установки на трубопроводах в качестве запорного устройства для воды и пара. Материал корпусных деталей – латунь ЛС59-1 по ГОСТ 15527-2004. Уплотнение выполнено из листового материала БР3 ТУ 2577-007-00149392-95. Управление осуществляется маховиком из алюминия марки АК-7 по ГОСТ 1583-93 с покрытием эпоксиполиэфирной порошковой композицией красного цвета. Материал уплотнений шара и штока – фторопласт (PTFE). Рабочее давление 2,5 МПа. Рабочая среда – вода, пар. Температура рабочей среды от +1 до +200 °С. Класс герметичности затвора – С по ГОСТ 9544-2005.

Файлы для скачивания


rvt	ШаблонМоделейИСпецификации_БАЗ.rvt	17.3 MB	Revit 2017
rfa	АрматураТрубопроводов_БАЗ_КлапанЗапорныйМуфтовыйВодаПар_DN15-50.rfa	748 KB	Revit 2017

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Параметры в файлах моделей
TypeName	BIMLIB_АрматураТрубопроводов_БАЗ_КлапанЗапорныйМуфтовыйВодаПар_DN15-50
URL документации изделия ADSK_URL документации изделия	http://bolarm.ru/upload/iblock/02f/Технический%20паспорт%20КЛАПАНЫ%2015Б3Р,%2015Б1П.pdf
URL страницы изделия ADSK_URL страницы изделия	http://bolarm.ru/catalog/klapany-latunnye/ventili-dlya-vody-i-para/klapan-baz-dlya-vody-i-para/
Версия Revit ADSK_Версия Revit	2017
Единица измерения ADSK_Единица измерения	шт.
