Альбом 2D узлов для системы ПЕНОПЛЭКС ФАСАД в Autodesk Revit

Name: Альбом 2D узлов для системы ПЕНОПЛЭКС ФАСАД в Autodesk Revit
Brand: ПЕНОПЛЭКС

Обновлено в 2024 году

Описание

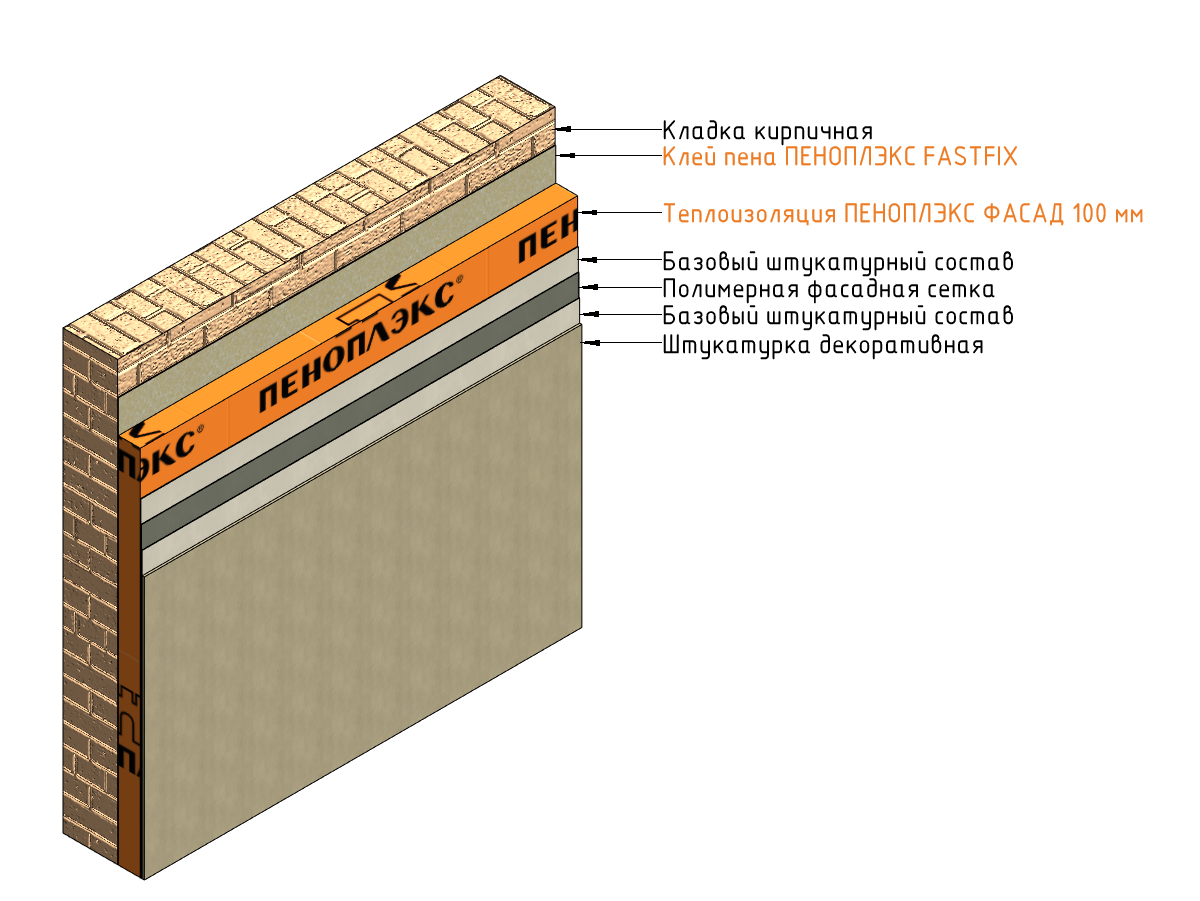

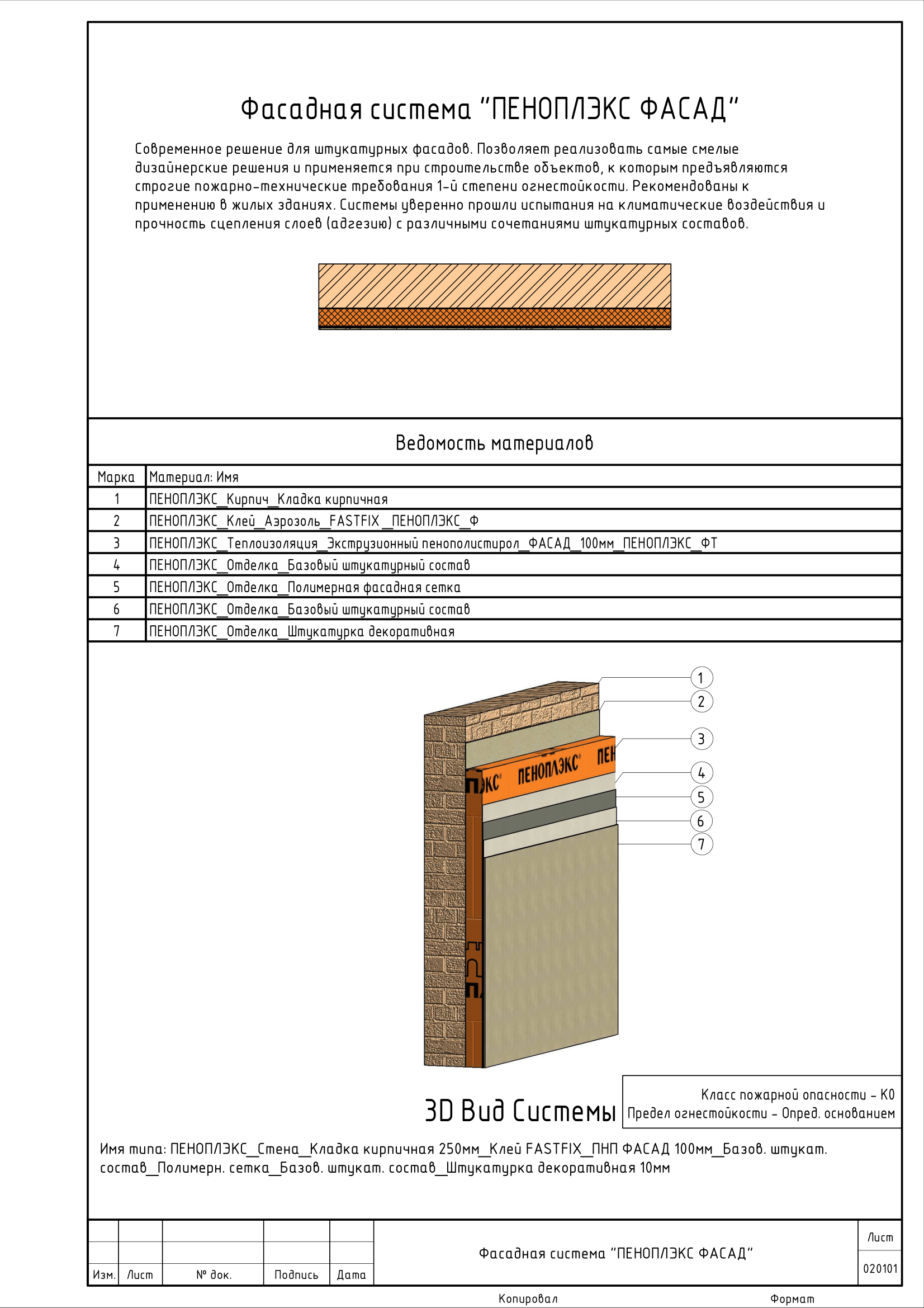

ПЕНОПЛЭКС ФАСАД - Система фасадная теплоизоляционная композиционная (СФТК) с тонким декоративно-защитным штукатурным слоем.

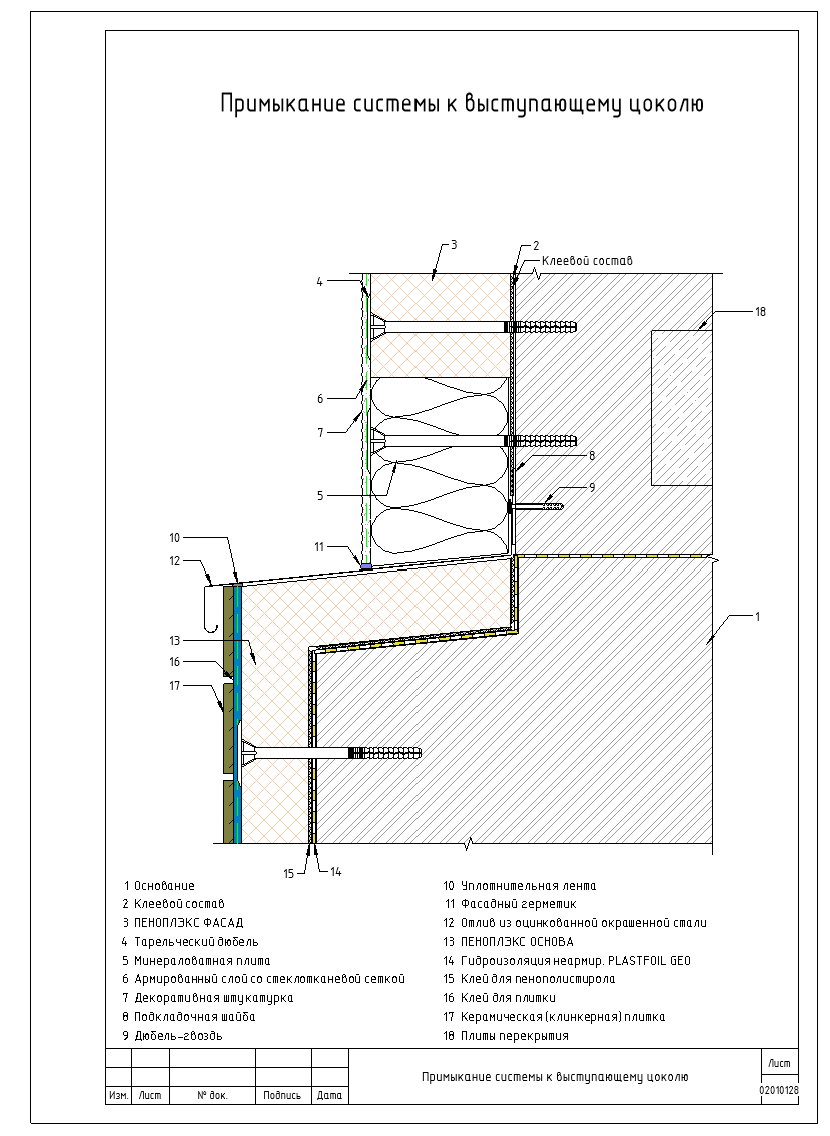

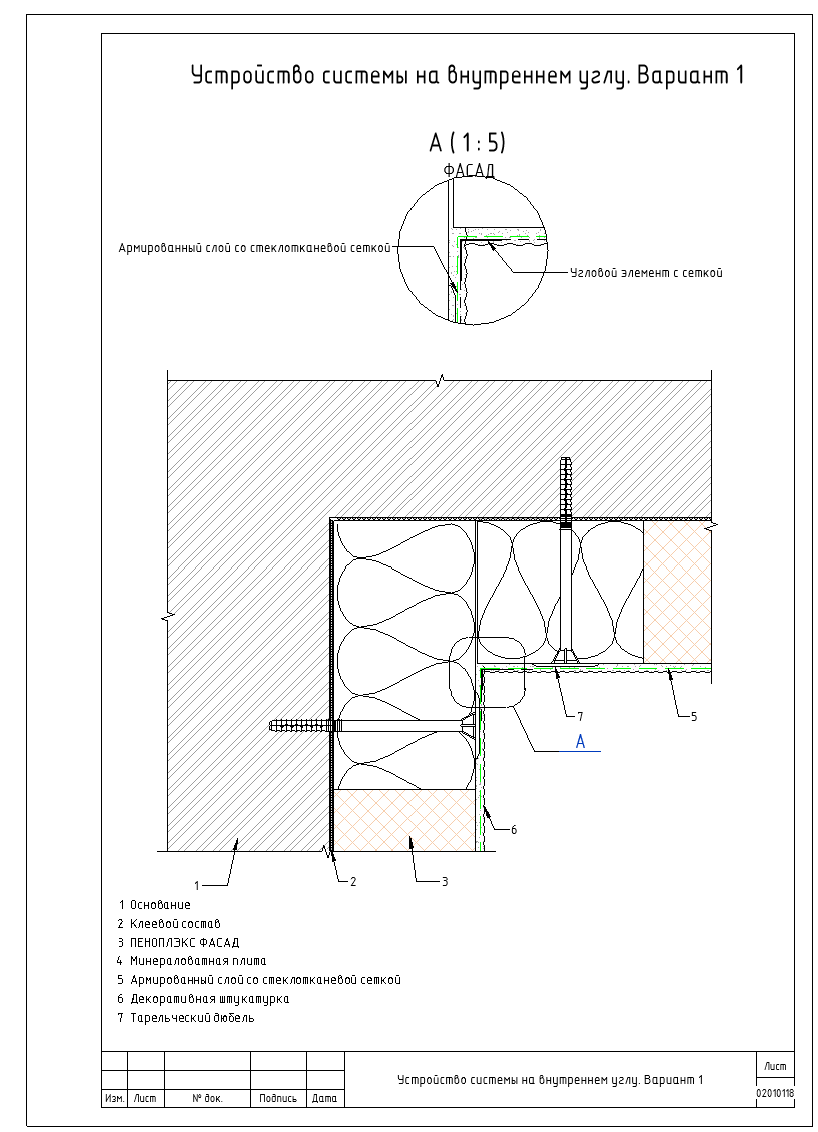

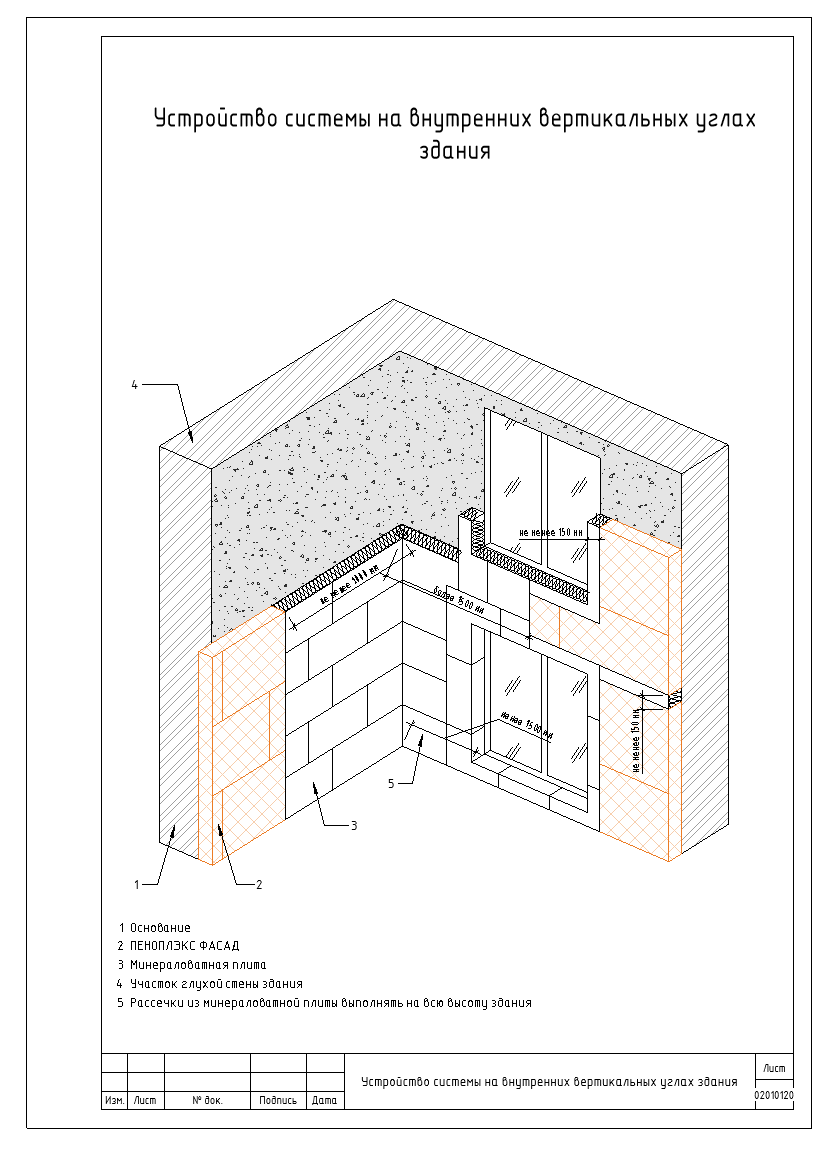

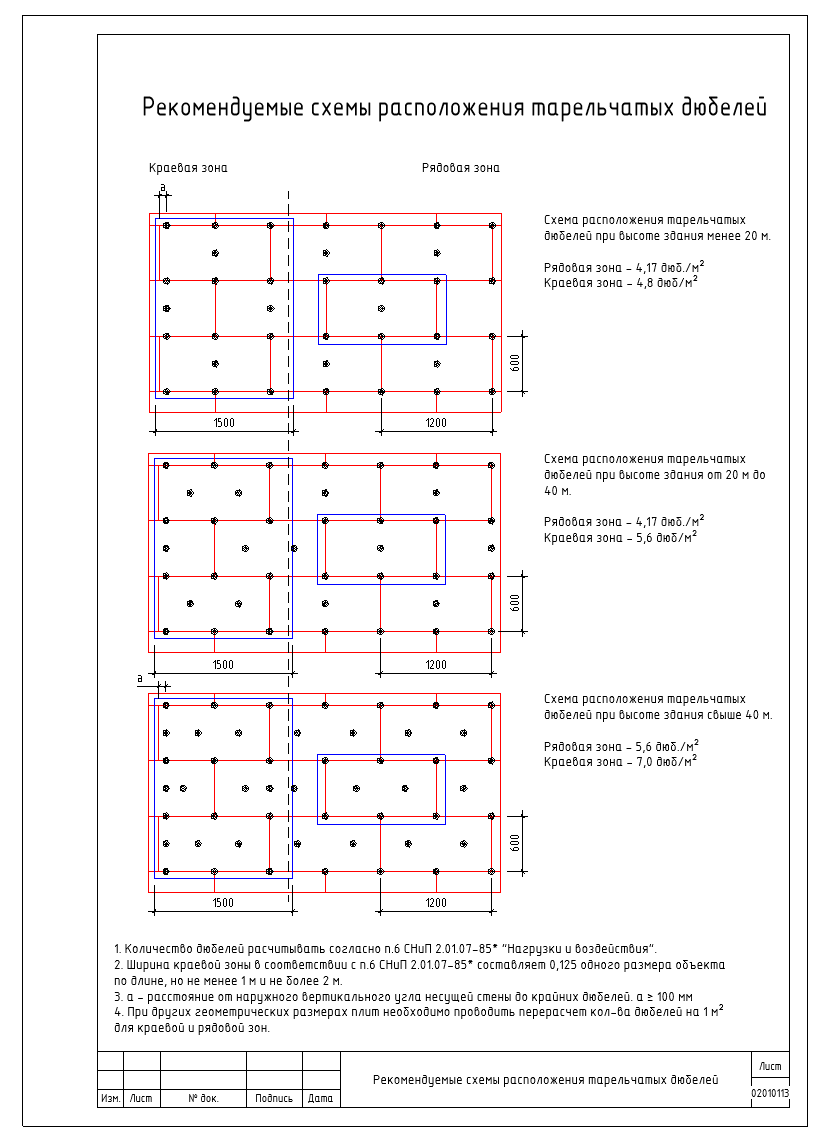

Альбом создан в Autodesk Revit 2020 на основе стандартного шаблона ADSK и содержит 85 листов. Файл имеет расширение *.rvt. Узлы разработаны с использование стандартного функционала программы и предназначены для импорта в проект. При разработке использованы следующие категории семейств: «Элементы узлов», «Цветовые области» и «Аннотационные обозначения».

Файлы для скачивания


rvt	ALBOM_UZLOV_2D_020101_PENOPLEKS-FASAD_AR.rvt	27.4 MB	Revit 2020
pdf	ALBOM_UZLOV_2D_020101_PENOPLEKS-FASAD_AR.pdf	3.9 MB	—

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Фасады
Материалы	Прочее, Пенополистирол экструзионный (XPS), Изоляция, Газобетон, Бетон
Сайт производителя	Перейти
Каталог	Перейти
Параметры в файлах моделей
Размер плиты	1000х1000
Площадь приклеивания плиты	не менее 60
Размер плиты (минераловатная)	1000х600
Толщина клеевого слоя	> 100
Теплоизоляционный слой	экструзионного пенополистирола ПЕНОПЛЭКС ФАСАД
