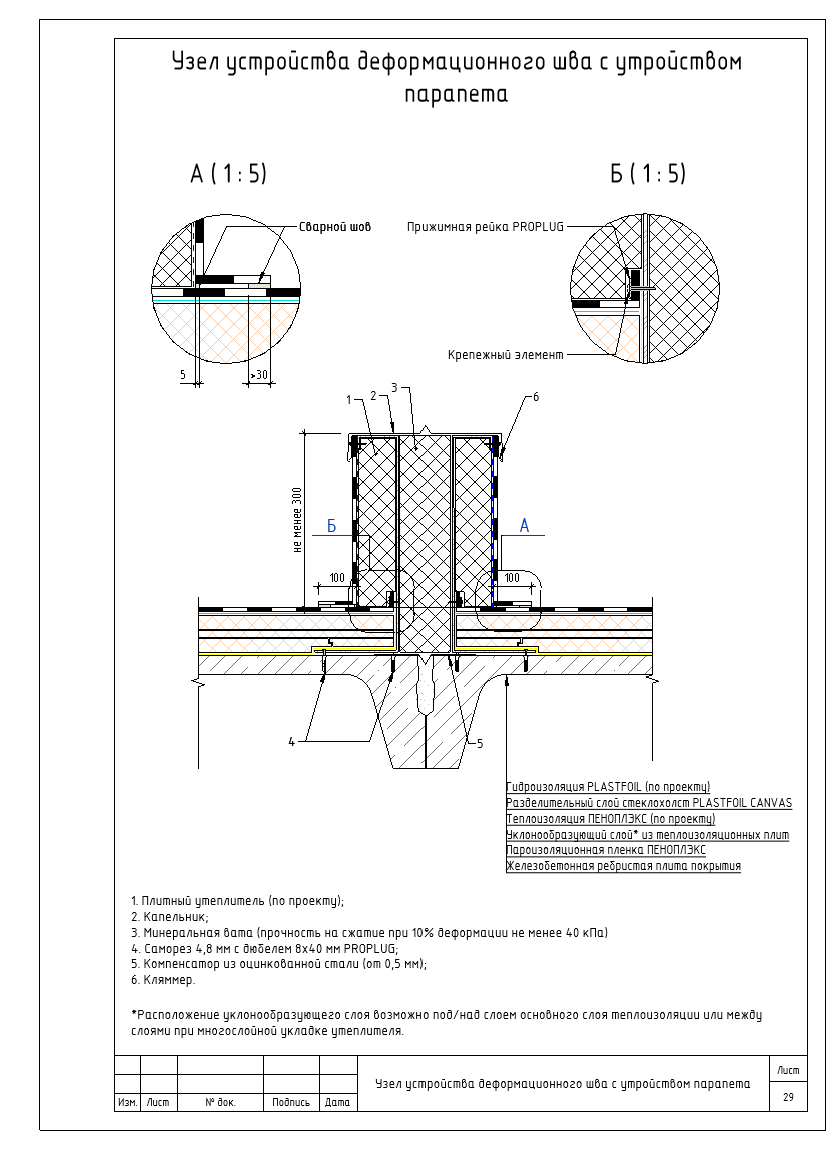

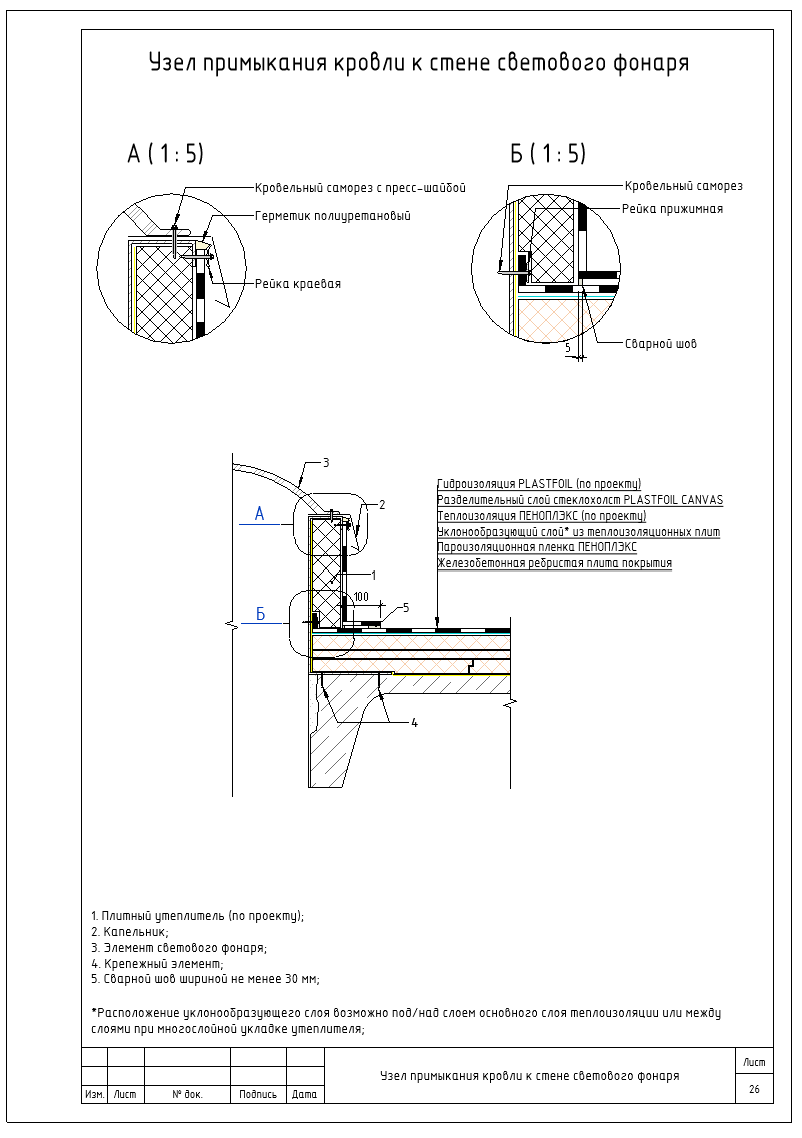

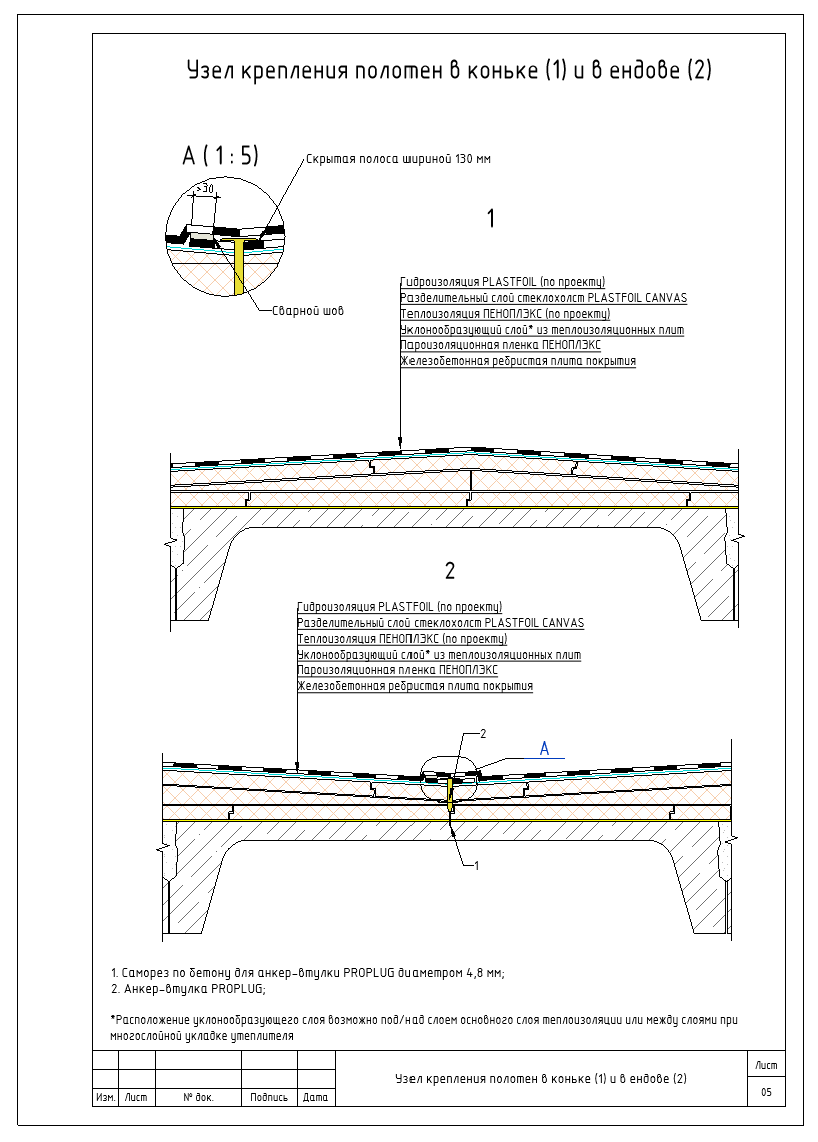

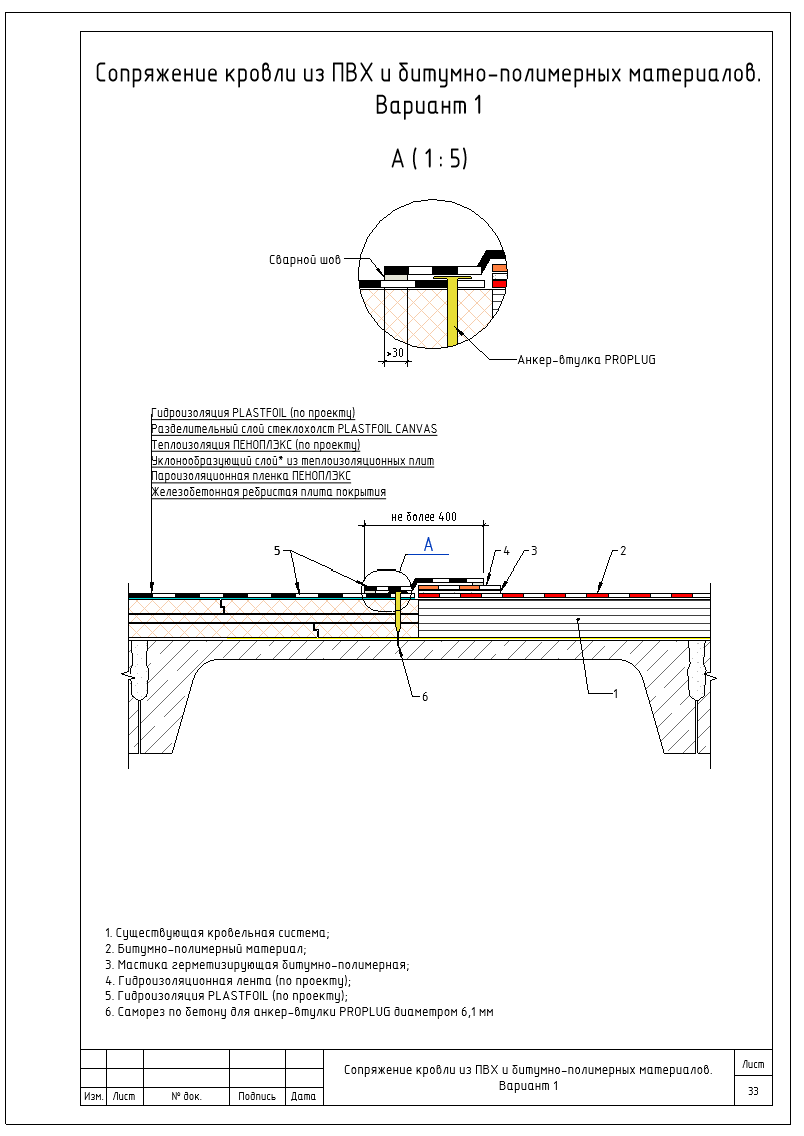

Альбом 2D узлов для кровельной системы ЭКСТРА РП в Autodesk Revit

Name: Альбом 2D узлов для кровельной системы ЭКСТРА РП в Autodesk Revit
Brand: ПЕНОПЛЭКС

Обновлено 10 месяцев назад

Описание

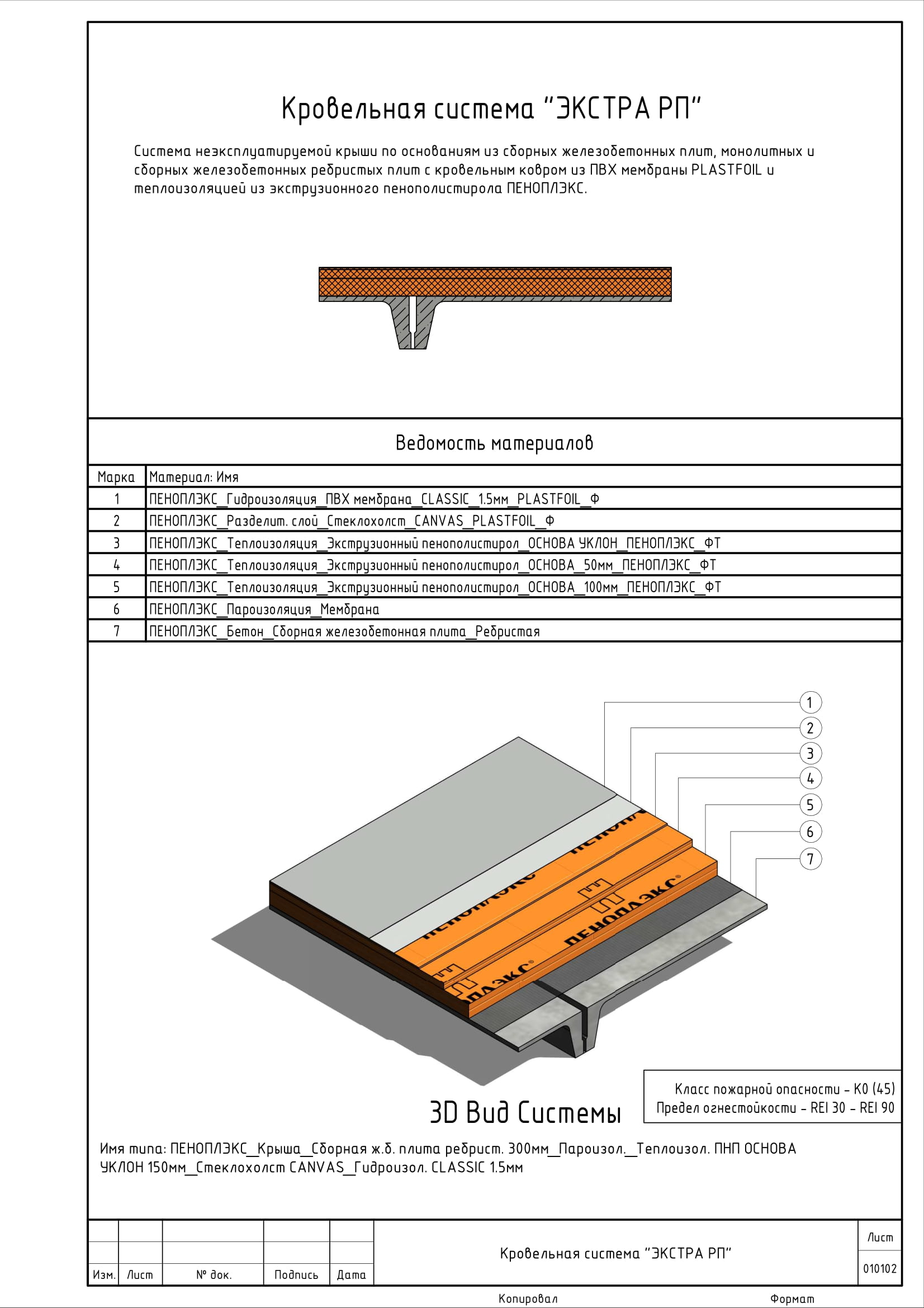

ЭКСТРА РП - неэксплуатируемая кровельная система по ребристому железобетонному основанию с гидроизоляционным слоем из ПВХ мембраны PLASTFOIL и теплоизоляционным слоем из экструзионного пенополистирола ПЕНОПЛЭКС, отличающегося высокими теплоизолирующими и прочностными характеристиками.
Альбом создан в Autodesk Revit 2020 на основе стандартного шаблона ADSK и содержит 39 листов. Файл имеет расширение *.rvt. Узлы разработаны с использование стандартного функционала программы и предназначены для импорта в проект. При разработке использованы следующие категории семейств: «Элементы узлов», «Цветовые области» и «Аннотационные обозначения».

Файлы для скачивания


rvt	ALBOM_UZLOV_2D_010202_EKSTRA-RP_AR.rvt	11.4 MB	Revit 2020
pdf	ALBOM_UZLOV_2D_010202_EKSTRA-RP_AR.pdf	1.3 MB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Прочее, Пенополистирол экструзионный (XPS), Материалы для кровли, Изоляция, Бетон
Сайт производителя	Перейти
Каталог	Перейти
Параметры в файлах моделей
Минимальная длина	не менее 300
Толщина уклонообразующего слоя	не менее 30
Диаметр крепежного элемента	6,1 или 6,3
Толщина теплоизоляции	не менее 30
