Альбом 2D узлов для кровельной системы ЭКСТРА в Autodesk Revit

Name: Альбом 2D узлов для кровельной системы ЭКСТРА в Autodesk Revit
Brand: ПЕНОПЛЭКС

Обновлено 11 месяцев назад

Описание

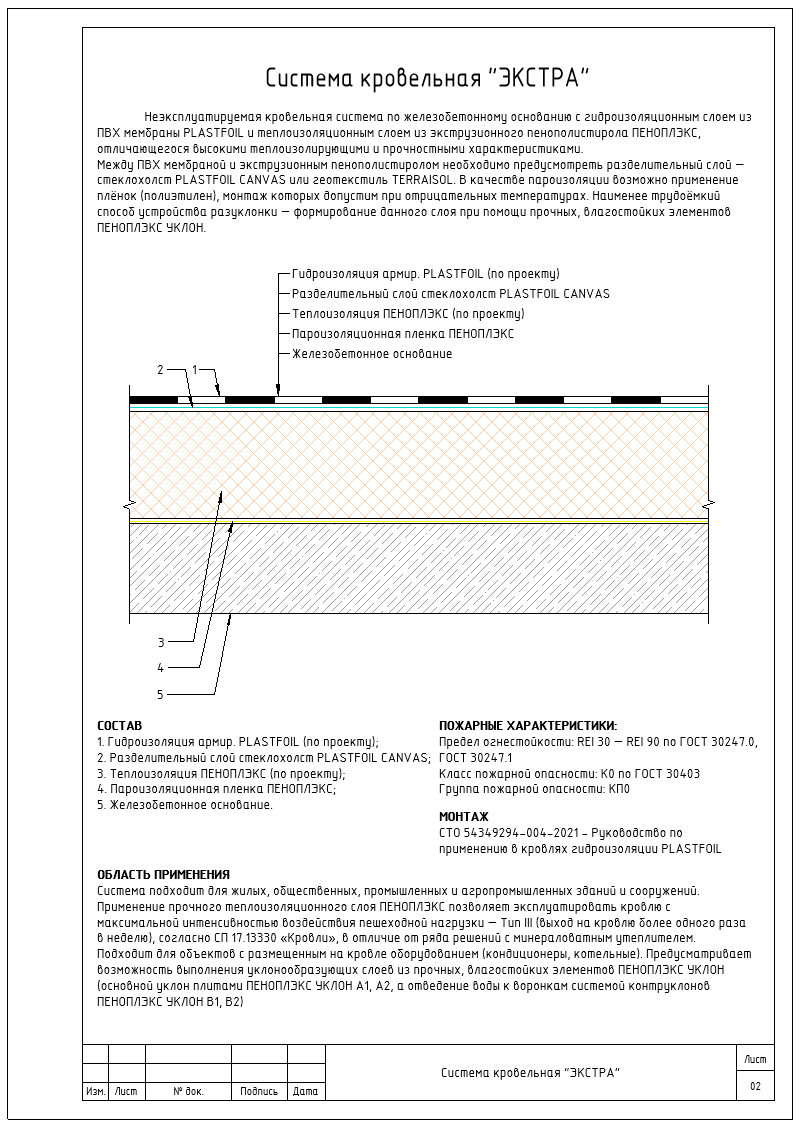

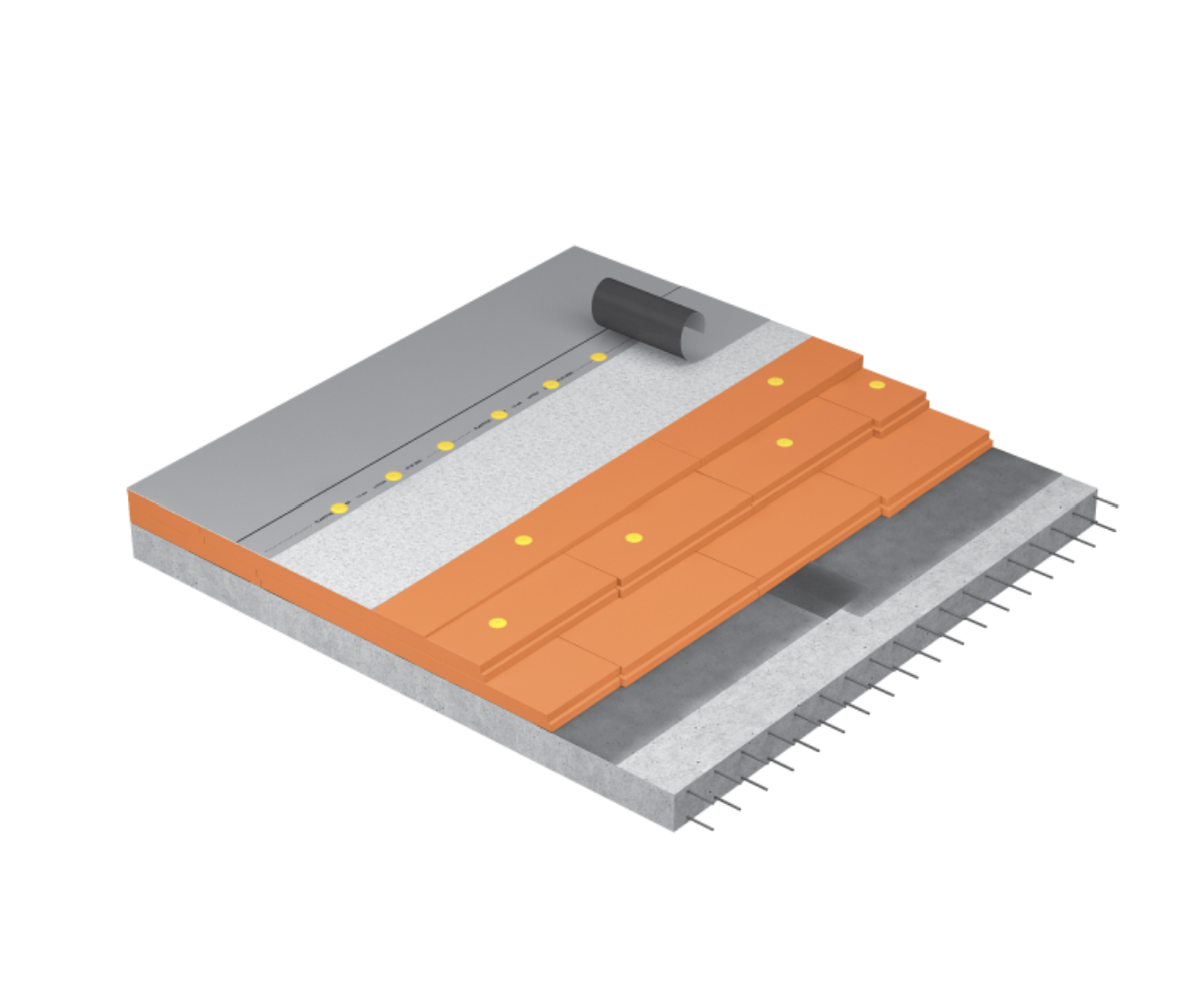

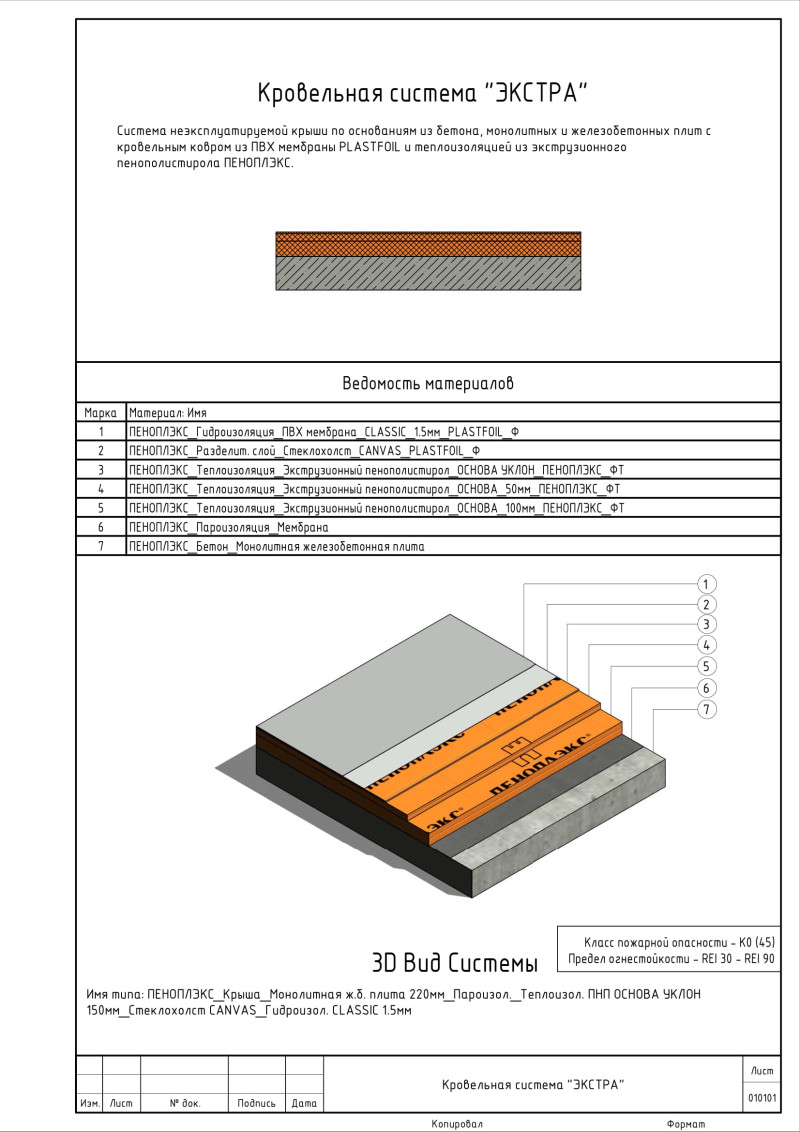

ЭКСТРА- неэксплуатируемая кровельная система по железобетонному основанию с гидроизоляционным слоем из ПВХ мембраны PLASTFOIL и теплоизоляционным слоем из экструзионного пенополистирола ПЕНОПЛЭКС, отличающегося высокими теплоизолирующими и прочностными характеристиками. Альбом создан в Autodesk Revit 2022 на основе стандартного шаблона ADSK и содержит 38 листов. Файл имеет расширение *.rvt. Узлы разработаны с использование стандартного функционала программы и предназначены для импорта в проект. При разработке использованы следующие категории семейств: «Элементы узлов», «Цветовые области» и «Аннотационные обозначения».

Файлы для скачивания


rvt	АЛЬБОМ_УЗЛОВ_2D_010101_ЭКСТРА_AР_R22.rvt	11.9 MB	Revit 2022
pdf	АЛЬБОМ_УЗЛОВ_2D_010101_ЭКСТРА_АР_R22.pdf	1.4 MB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Пенополистирол экструзионный (XPS), Изоляция, Бетон
Сайт производителя	Перейти
Каталог	Перейти
Параметры в файлах моделей
Ширина сварного шва	не менее 30
Толщина пароизоляционного слоя	не более 4
Поверхностная плотность защитного слоя	от 300
