Альбом 2D узлов для системы Фундамент контур в Autodesk Revit

Name: Альбом 2D узлов для системы Фундамент контур в Autodesk Revit
Brand: ПЕНОПЛЭКС

Обновлено в 2024 году

Описание

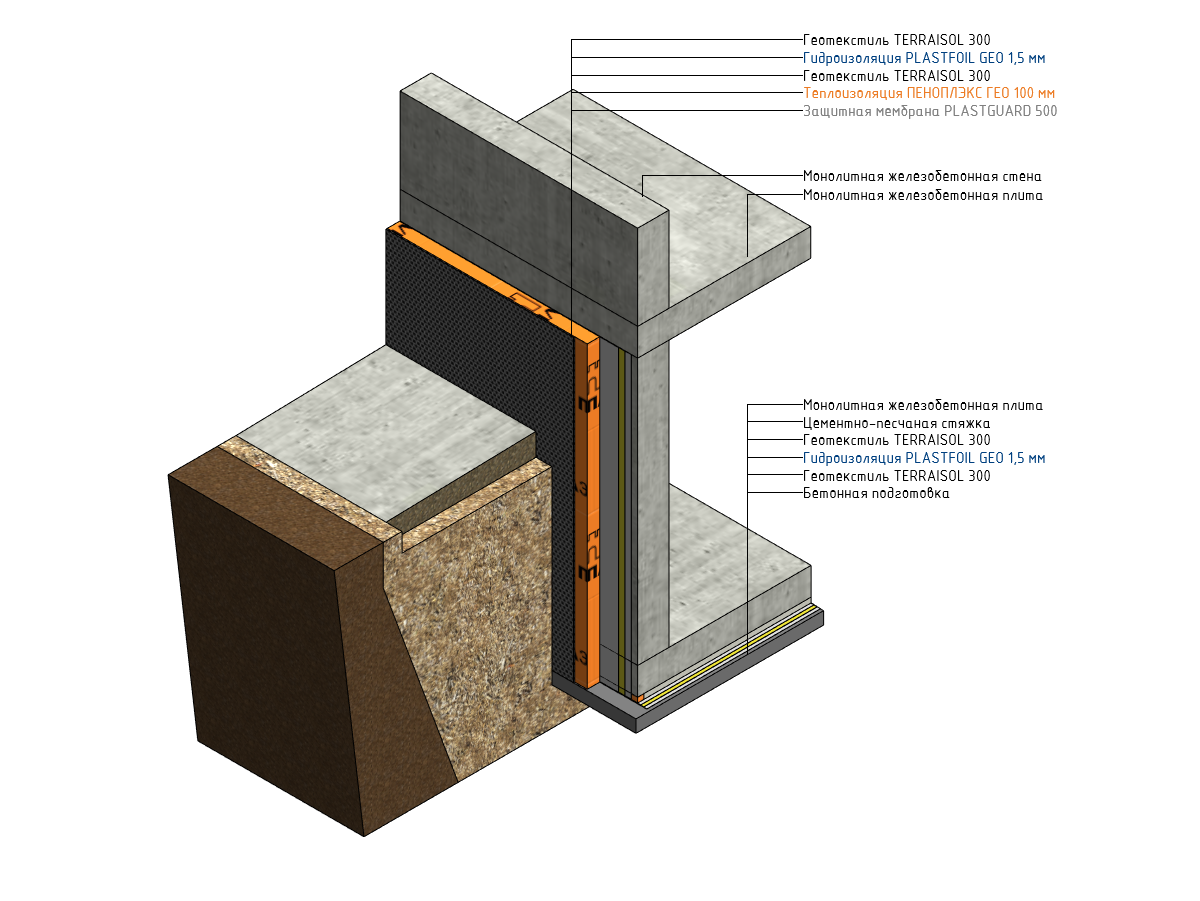

Система Фундамент Контур - это теплоизолированный фундамент глубокого заложения. Традиционная конструкция фундамента глубокого заложения крайне эффективна и поэтому нашла применение на объектах жилого, общественного и производственного назначения, имеющих отапливаемые или неотапливаемые подвалы/цокольные этажи.

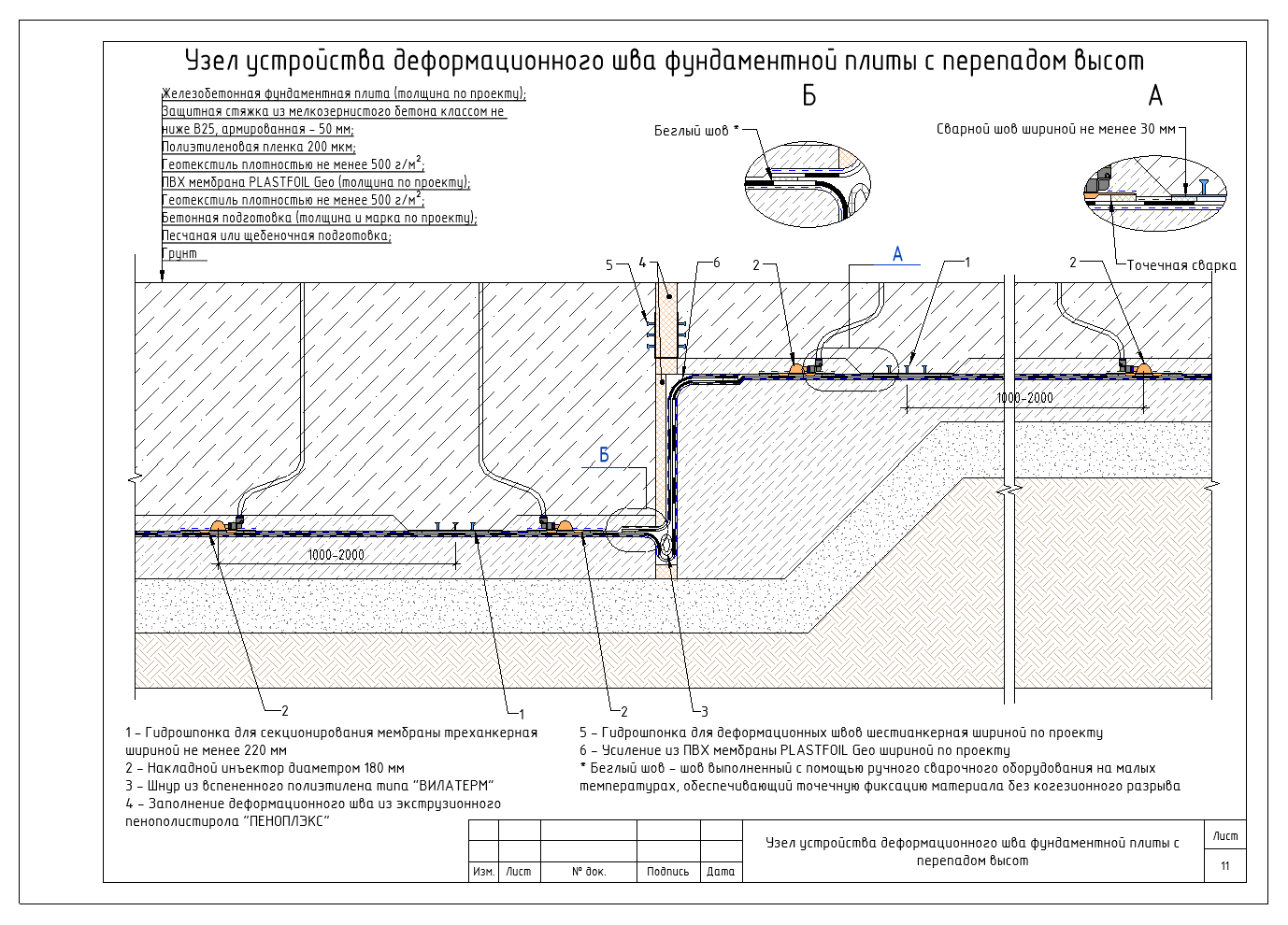

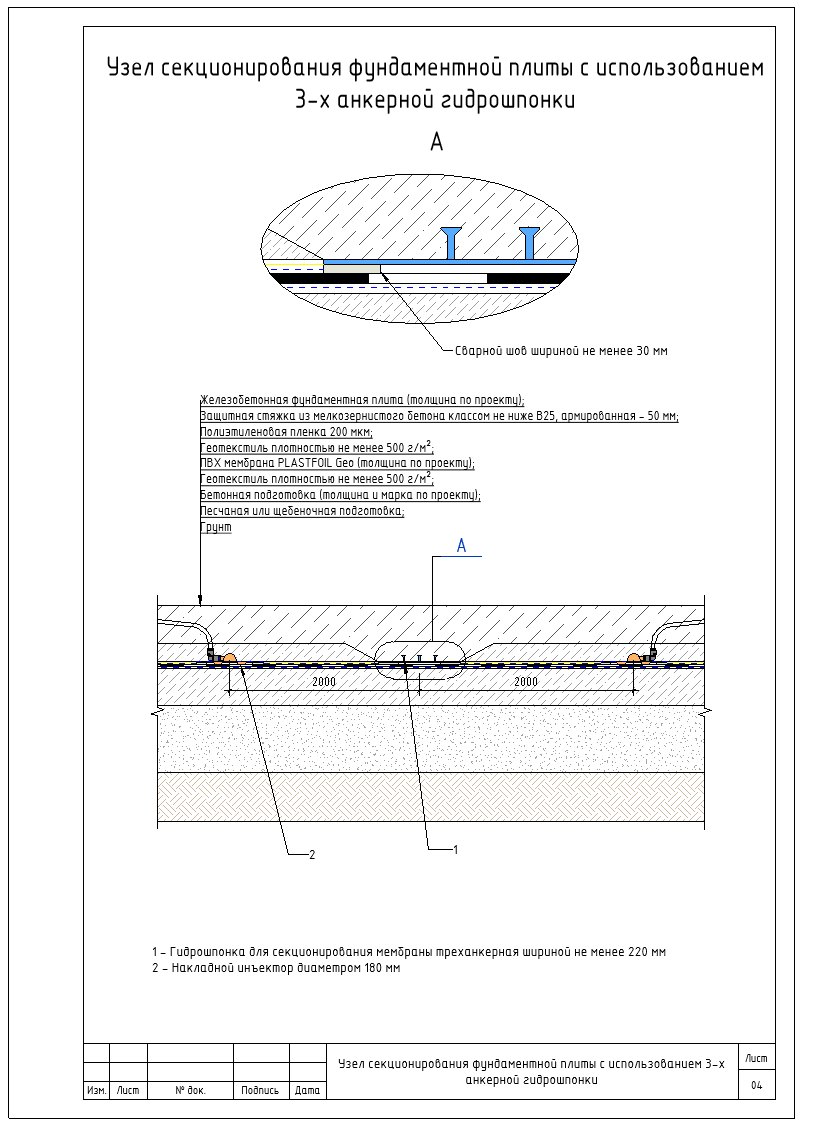

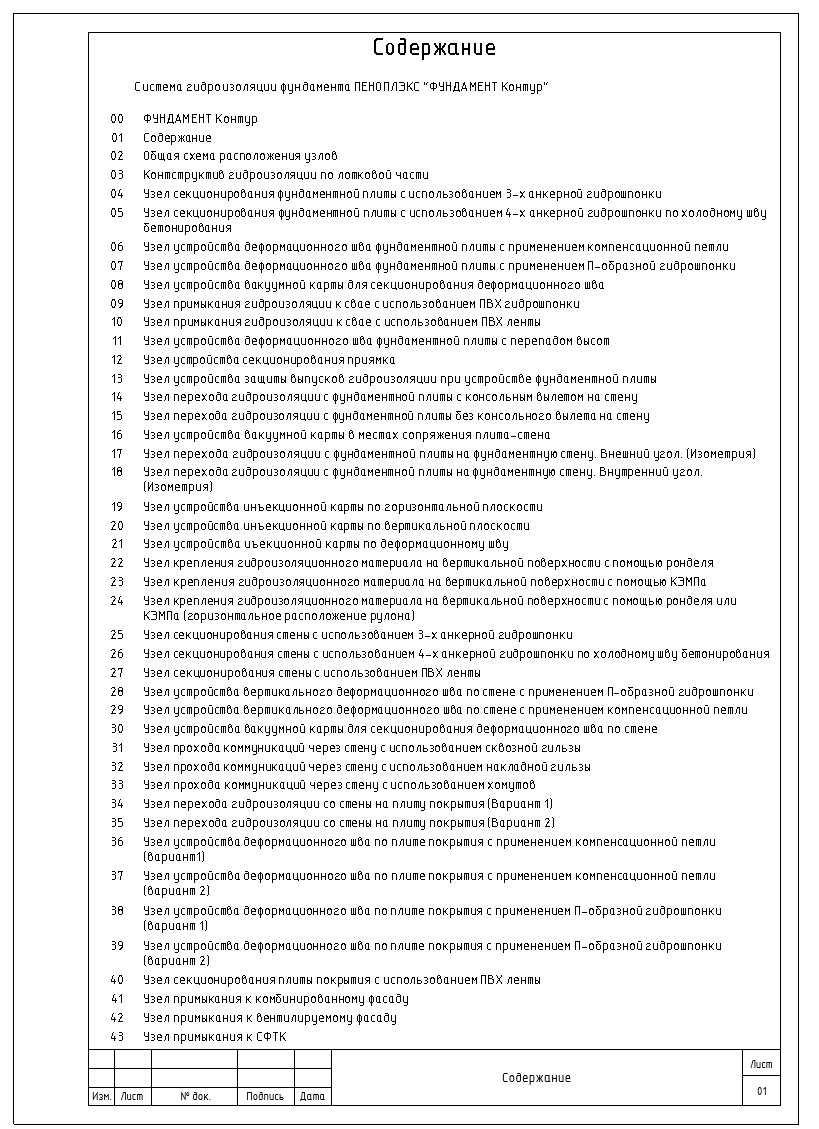

Узлы, разработанные в альбоме, отражают систему гидроизоляции фундамента. Альбом создан на основе стандартного шаблона ADSK и содержит 43 листа. Файл имеет расширение *.rvt.
Узлы разработаны с использование стандартного функционала программы и предназначены для импорта в проект. При разработке использованы следующие категории семейств: «Элементы узлов», «Цветовые области» и «Аннотационные обозначения».

Файлы для скачивания


rvt	albom_uzlov_2d_040101_fundament_kontur.rvt	11.3 MB	Revit 2020
pdf	albom_uzlov_2d_040101_fundament_kontur.pdf	3.3 MB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Пенополистирол экструзионный (XPS), Пенополистирол (EPS), Изоляция, Бетон
Сайт производителя	Перейти
Каталог	Перейти
Параметры в файлах моделей
Ширина сварного шва	не менее 30
Ширина гидрошпонки	не менее 220
Ширина усиления из ПВХ мембраны	до 500
Плотность геотекстиля	не менее 500
