Алюминиевое окно двустворчатое с нижним светом NEWTEC EUROline

Name: Алюминиевое окно двустворчатое с нижним светом NEWTEC EUROline
Brand: NEWTEC

Обновлено в 2025 году

Описание

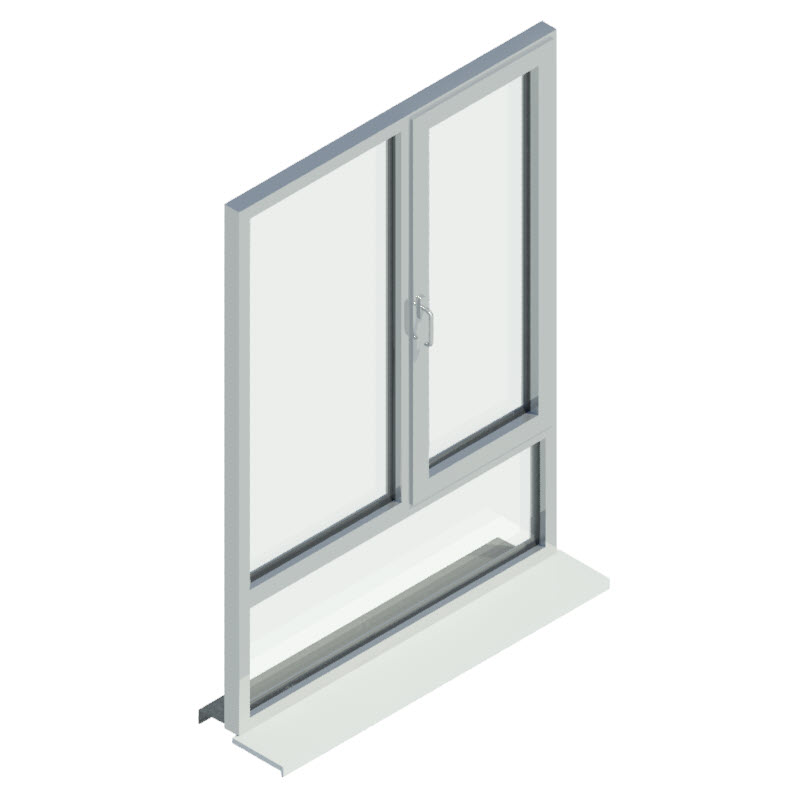

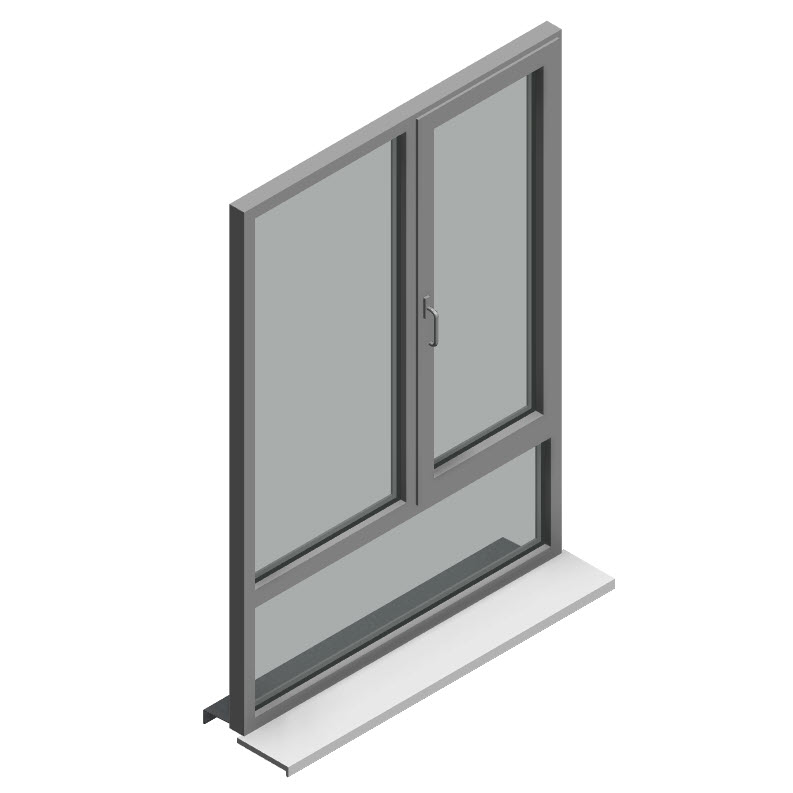

Версия Revit 2019. Представленное семейство разработано с учетом рекомендаций производителя и правил оформления строительной документации. Модель двустворчатого окна с нижним светом выполнена в виде загружаемого семейства категории "Окна". Общие параметры семейства - ФОП 2019. В рамках семейства пользователь может изменять: тип профильной системы (EUROline 65LL / EUROline 76LL / EUROline 90IT); высоту профиля рамы (51/61/69 мм), створки (70/80/98 мм), импоста (76/86/94 мм); габаритные размеры изделия; величину монтажных зазоров; направление открывания створок; толщину и тип стеклопакета; включать/отключать видимость отлива, подоконника.

Файлы для скачивания


rvt	nt_shablonmodeleyispecifikacii.rvt	44.5 MB	Revit 2019
rfa	nt_okno_dvustvorchatoe_newtec_eurolinesnijnimsvetom.rfa	1.8 MB	Revit 2019
pdf	newtec_instruktsiya_po_rabote_s_modelyami.pdf	2.0 MB	—

Типоразмеры (3)

Наименование	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	NT_Артикул импоста_Армирования импоста	NT_Артикул рамы_Армирования рамы	NT_Артикул створки_Армирования створки	NT_Профильная система	NT_Формула стеклопакета	Высота профиля импоста	Высота профиля рамы	Высота профиля створки	Профильная система
2000(h)х1400 EUROline 65LL 32 мм (4-10-4-10-4)	Окно двустворчатое с нижним светом EUROline 65LL 2000(h)х1400	Окно 2-ств. с нижн. светом EUROline 65LL	359507	359501	359910	EUROline 65LL	4 - 10 - 4 - 10 - 4	NT_Профиль импоста_Высота : 76 мм	NT_Профиль рамы_Высота : 51 мм	NT_Профиль створки_Высота : 70 мм	NT_Профильная система : EUROline 65LL
2000(h)х1400 EUROline 76LL 50 мм (8-14-6-14-4.4.2)	Окно двустворчатое с нижним светом EUROline 76LL 2000(h)х1400	Окно 2-ств. с нижн. светом EUROline 76LL	370508	370502	370911	EUROline 76LL	8 - 14 - 6 - 14 - 4.4.2	NT_Профиль импоста_Высота : 86 мм	NT_Профиль рамы_Высота : 61 мм	NT_Профиль створки_Высота : 80 мм	NT_Профильная система : EUROline 76LL
2000(h)х1400 EUROline 90IT 67 мм (10-18-8-18-6.6.2)	Окно двустворчатое с нижним светом EUROline 90IT 2000(h)х1400	Окно 2-ств. с нижн. светом EUROline 90IT	375509	375503	375912	EUROline 90IT	10 - 18 - 8 - 18 - 6.6.2	NT_Профиль импоста_Высота : 94 мм	NT_Профиль рамы_Высота : 69 мм	NT_Профиль створки_Высота : 98 мм	NT_Профильная система : EUROline 90IT

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Окна
Материалы	Стекло, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	2000 mm
Ширина	1400 mm
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	ГОСТ 21519-2003
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО "НЬЮТЕК РУС"
Код изделия ADSK_Код изделия	Код КСР 25.12.10.000.09.4.03.05
