Алюминиевое окно трехстворчатое подъемно-сдвижное NEWTEC EUROline

Name: Алюминиевое окно трехстворчатое подъемно-сдвижное NEWTEC EUROline
Brand: NEWTEC

Обновлено в 2025 году

Описание

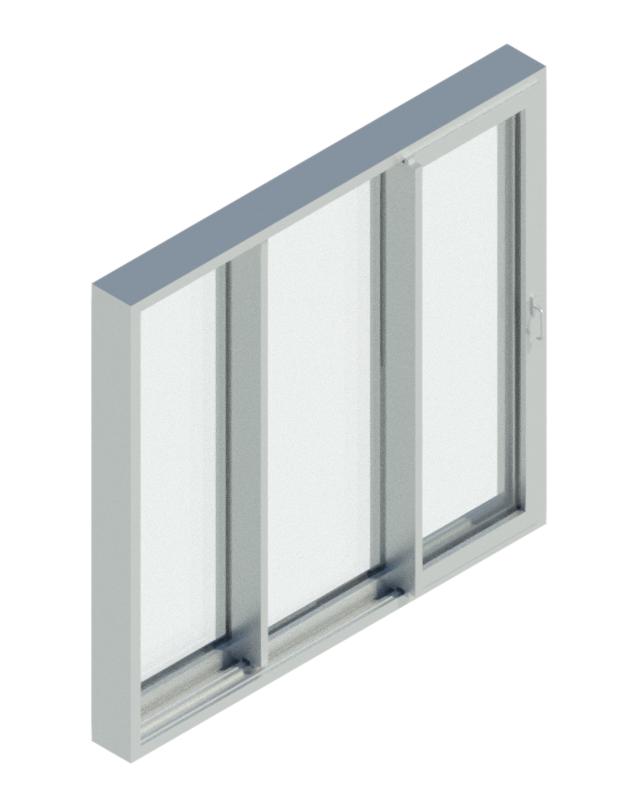

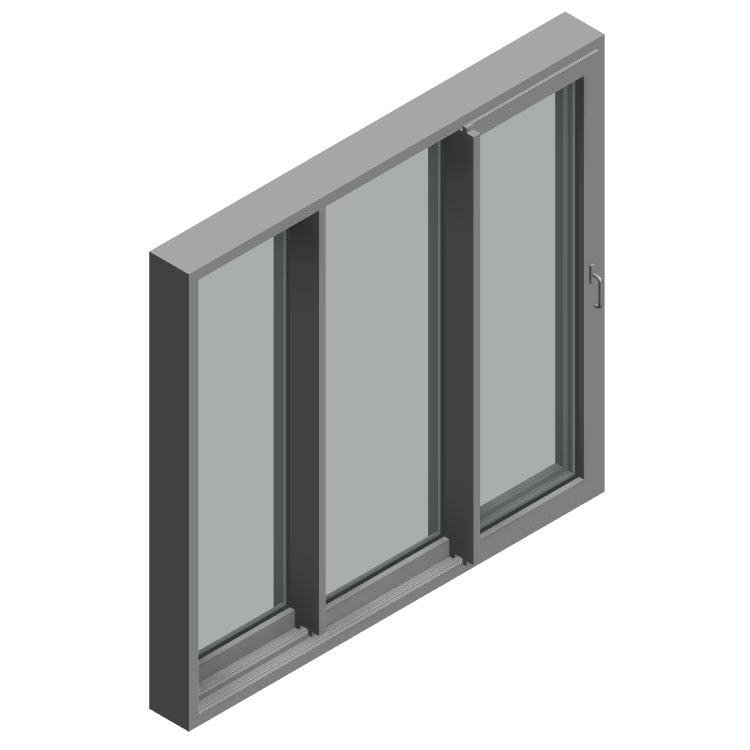

Версия Revit 2019. Представленное семейство разработано с учетом рекомендаций производителя и правил оформления строительной документации. Модель трехстворчатого подъемно-раздвижного окна выполнена в виде загружаемого семейства категории "Окна". Общие параметры семейства - ФОП 2019. В рамках семейства пользователь может изменять: габаритные размеры изделия; величину монтажных зазоров; направление открывания створок; толщину и тип стеклопакета.

Файлы для скачивания


rvt	nt_shablonmodeleyispecifikacii.rvt	44.5 MB	Revit 2019
rfa	nt_okno_trehstvorchatoe_euroline_podemno-sdvijnoe.rfa	1.6 MB	Revit 2019
pdf	newtec_instruktsiya_po_rabote_s_modelyami.pdf	2.0 MB	—

Типоразмеры (2)

Наименование	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	NT_Формула стеклопакета	Открывание левое	Открывание правое
2000(h)х2100 EUROline 145SE 32 мм (4-10-4-10-4) левое	Окно трехстворчатое подъемно-сдвижное влево EUROline 145SE тип 3A 2000(h)х2100	Окно 3-ств. подъемно-сдвижное влево EUROline 145SE тип 3A	4 - 10 - 4 - 10 - 4	True	False
2000(h)х2400 EUROline 145SE 36 мм (4-12-4-12-4) правое	Окно трехстворчатое подъемно-сдвижное вправо EUROline 145SE тип 3A 2000(h)х2400	Окно 3-ств. подъемно-сдвижное вправо EUROline 145SE тип 3A	4 - 12 - 4 - 12 - 4	False	True

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Окна
Материалы	Стекло, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	2000 mm
Ширина	2100 mm
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	ГОСТ 21519-2003
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО "НЬЮТЕК РУС"
Код изделия ADSK_Код изделия	Код КСР 25.12.10.000.09.4.03.05
