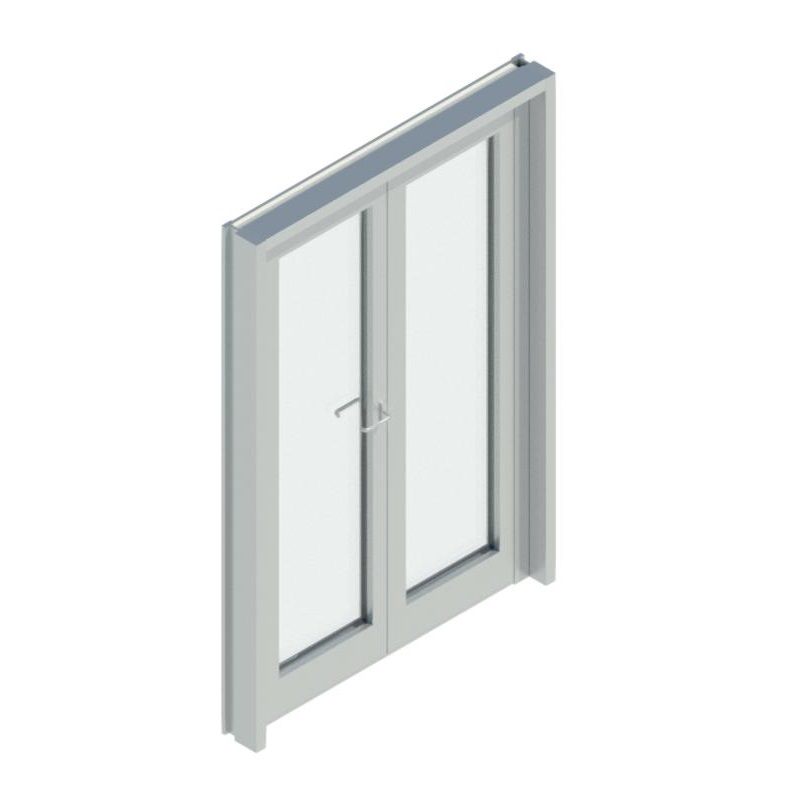

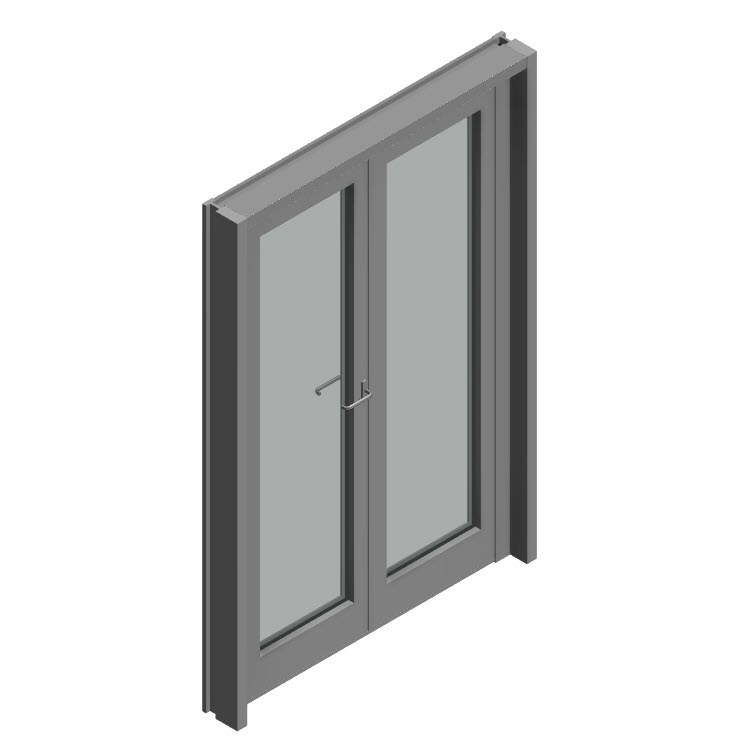

Алюминиевая дверь двустворчатая в витраж NEWTEC EUROline

Name: Алюминиевая дверь двустворчатая в витраж NEWTEC EUROline
Brand: NEWTEC

Обновлено в 2025 году

Описание

Версия Revit 2019. Представленное семейство разработано с учетом рекомендаций производителя и правил оформления строительной документации. Модель двустворчатой двери в витраж выполнена в виде загружаемого семейства категории "Панели витража". Общие параметры семейства - ФОП 2019. В рамках семейства пользователь может изменять: толщину и тип стеклопакета; направление открывания створок.

Файлы для скачивания


rfa	nt_dvervitraja_dvustvorchataya_newtec-euroline.rfa	3.0 MB	Revit 2019
rvt	nt_shablonmodeleyispecifikacii.rvt	44.5 MB	Revit 2019
pdf	newtec_instruktsiya_po_rabote_s_modelyami.pdf	2.0 MB	—

Типоразмеры (2)

Наименование	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	EL76	NT68	NT_Артикул порога	NT_Артикул рамы_Армирования рамы	NT_Артикул створки_Армирования створки	NT_Артикул цоколя	NT_Профильная система	NT_Формула стеклопакета	Дверь с импостом	Ответная створка слева	Ответная створка справа	Профильная система
EUROline 76LL 26 мм (6-14-6)	Дверь двустворчатая в витраж EUROline 76LL 26 мм (6-14-6)	Дверь 2-ств. в витраж EUROline 76LL	True	False	176539	176852	176533	176538	EUROline 76LL	6 - 14 - 6	True	False	True	NT_Профильная система : EUROline 76LL
NEWTEC 68tt 32 мм (4-10-4-10-4)	Дверь двустворчатая в витраж EUROline 76LL 32 мм (4-10-4-10-4)	Дверь 2-ств. в витраж NEWTEC 68tt	False	True	168116	168863+215310	168864	168861	NEWTEC 68tt	4 - 10 - 4 - 10 - 4	False	True	False	NT_Профильная система : NEWTEC 68tt

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Фасады
Материалы	Стекло, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	2200 mm
Ширина	2000 mm
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	ГОСТ 21519-2003
Единица измерения ADSK_Единица измерения	шт.
NT_ТУ или ГОСТ	ТУ 5271-001-59346863-2012
ps68	NT_Профильная система : NEWTEC 68tt
