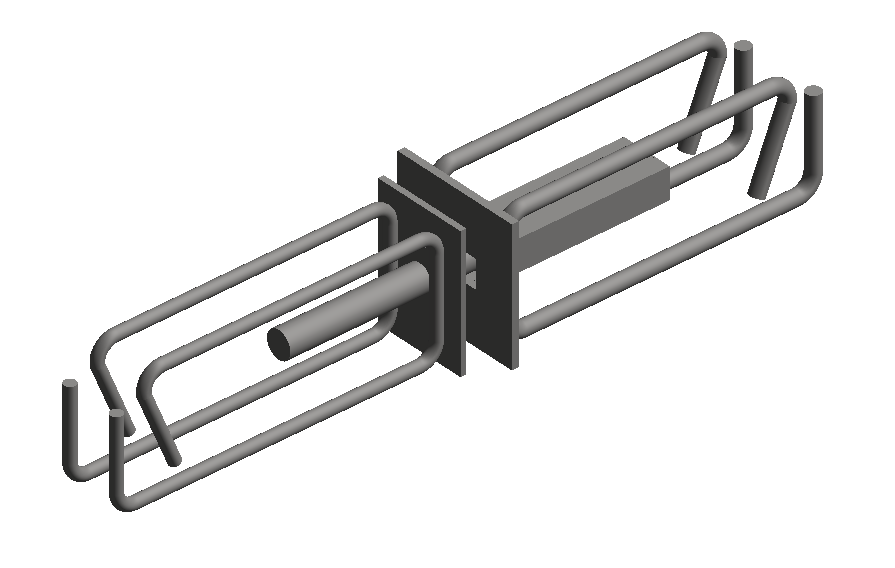

Анкер Schoeck для высоких поперечных усилий SLDQ 120

Общее описание

Версия Revit 2016. В карточке модели представлены Российская и Европейская версии модели. Семейство разработано с учетом рекомендаций компании Schoeck и правил оформления строительной документации. Общие параметры семейства – Параметры ФОП 2017. Модели выполнены в двух уровнях детализации и разработаны с учетом требований к компонентам информационных моделей, протестированы в шаблоне ADSK_ШаблонПроекта_КР_r2017_v1.4.rte. В моделях применены таблицы выбора (Lookup tables), с помощью которых происходит подбор несущей способности анкера. Семейства являются интерактивными - могут гибко настраиваться в соответствии со спецификой изделий, выводят пре-дупреждения и подсказки. Использование анкера Schoeck типа SLD позволяет создавать опорные конструкции без подбалок и консолей. Элемент Schoeck изготавливается из высококачественной стали и устойчив к коррозии. Благодаря незначительному сопротивлению трению и высокой устойчивости к истиранию материала гарантируется долговечность деформационных швов и отсутствие необходимости в техническом обслуживании и, как следствие, сохранение несущей способности конструкции. Анкер прошел испытание на прочность и сертифицирован ЦНИИСК им. В.А Кучеренко. Применение противопожарной манжеты позволяет использовать системное решение F 90. Таким образом анкер Schoeck типа SLD гарантирует максимальную свободу планировки и упрощает проектирование и монтаж.
