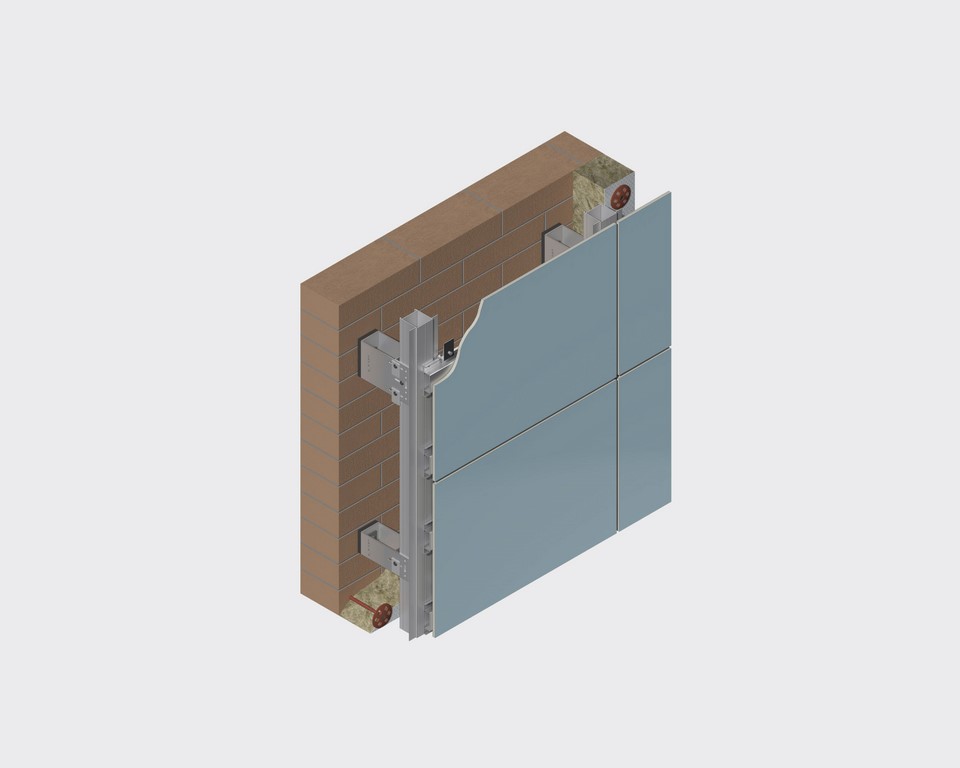

Навесной вентилируемый фасад U-kon. ATC-228 LT-228. Камень. Фибробетон

В качестве облицовочных плит основной плоскости фасада в системе применяются плиты из натурального гранита размером не более 650 х 1200 мм и толщиной не менее 30 мм или юрского известняка размером не более 450 х (600...1200) мм и толщиной не менее 30 мм с горизонтальной и вертикальной ориентацией относительно длинной стороны плиты.
В зонах повышенной пожарной опасности допускается только горизонтальная ориентация плит относительно длинной стороны.

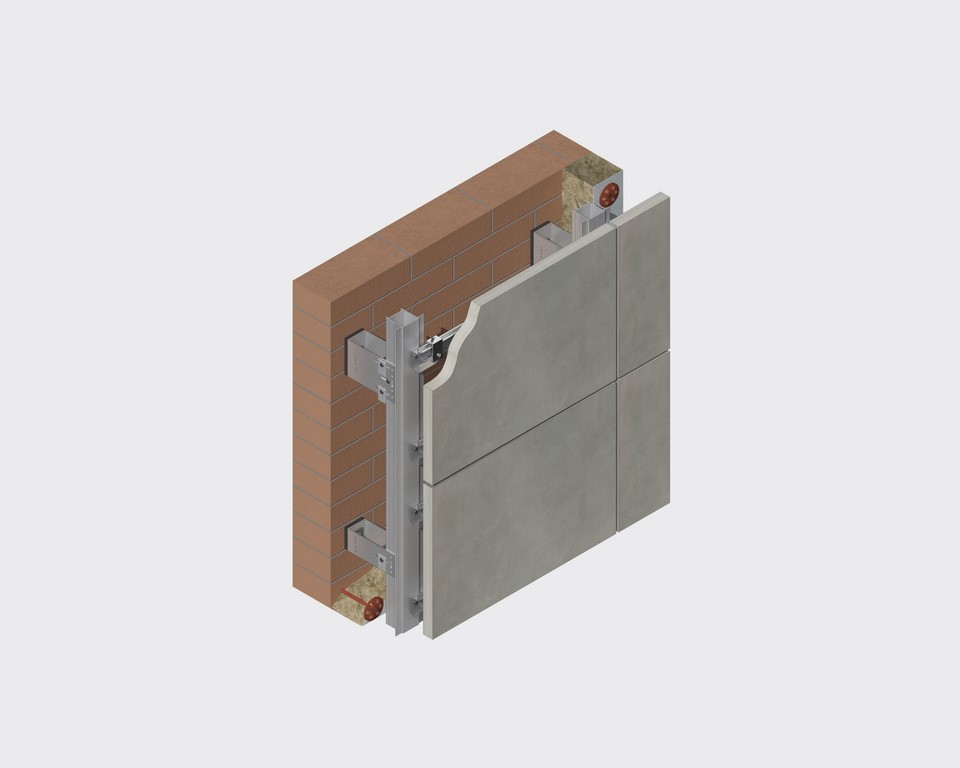

Монтаж облицовочных плит на основной плоскости фасада ведется снизу-вверх. Крепление плит к вертикальным направляющим системы осуществляется при помощи алюминиевых крепежных элементов (аграф), устанавливаемых с тыльной стороны плиты с помощью стальных распорных анкеров цангового типа не менее - четырех элементов на плиту. Анкеры должны располагаться на расстоянии от вертикальных граней плиты в соответствии с рекомендациями изготовителей анкеров и с учетом толщины и прочности камня.
Монтаж облицовочной плит осуществляется путем навешивания аграф на горизонтальные алюминиевые профили, закрепленные на вертикальных направляющих системы при помощи вытяжных заклепок, при этом одна заклепка устанавливается в круглое отверстие (жесткое крепление), все остальные в отверстия овальной формы (подвижное крепление). После установки плиты осуществляется ее выравнивание при помощи юстировочных винтов верхних аграф и закрепление одной из них к горизонтальному профилю с помощью алюминиевых или стальных метизов.
На участках фасада с внутренними вертикальными углами, имеющими статус зоны повышенной пожарной опасности (см. АТР лист 1.4 7), начиная с 5 м по высоте здания, крепление плит облицовки должно выполняться на сплошных горизонтальных профилях.
На участках фасада, имеющих статус зоны повышенной пожарной опасности (см. АТР листы 1.45-1.4 7), начиная с 50 м и более по высоте здания для крепления элементов несущего каркаса между собой должны применяться метизы из стали.
При варианте исполнения НФС без утеплителя и использовании при этом анкеров или дюбелей с пластмассовой гильзой для крепления кронштейнов каркаса к строительному основанию следует выполнять локальную теплоизоляцию опорных, примыкающих к строительному основанию, площадок кронштейнов на пожароопасных участках (см. АТР листы 1.45-1.4 7) фасадов в соответствии с актуальными ТС и экспертными заключениями по результатам огневых испытаний (ГОСТ 31251).
По периметру сопряжения НФС с оконными (дверными и др.) проемами, с целью исключения проникновения огня во внутренний объем системы, должны устанавливаться противопожарные короба из тонколистовой стали с антикоррозионным покрытием (см. листы 1.26-1.32).
Допускается выполнять облицовку откосов проемов, поверх стальных противопожарных коробов "скрытого" типа, плитами из натурального гранита размером не более 600 х 350 мм (ширина х глубина) при толщине не менее 30 мм, а также плитами из юрского известняка размером не более 450 х 165 х 30 мм (ширина х глубина х толщина). См. листы 1.30-1.31.
Данный альбом технических решений носит информационный характер, при проектировании необходимо руководствоваться актуальными ТС и экспертными заключениями по результатам огневых испытаний (ГОСТ 31251).
В номенклатуру применяемых в системе деталей и профилей могут вноситься изменения. Наименование и конфигурацию деталей и профилей необходимо уточнять у производителя.
