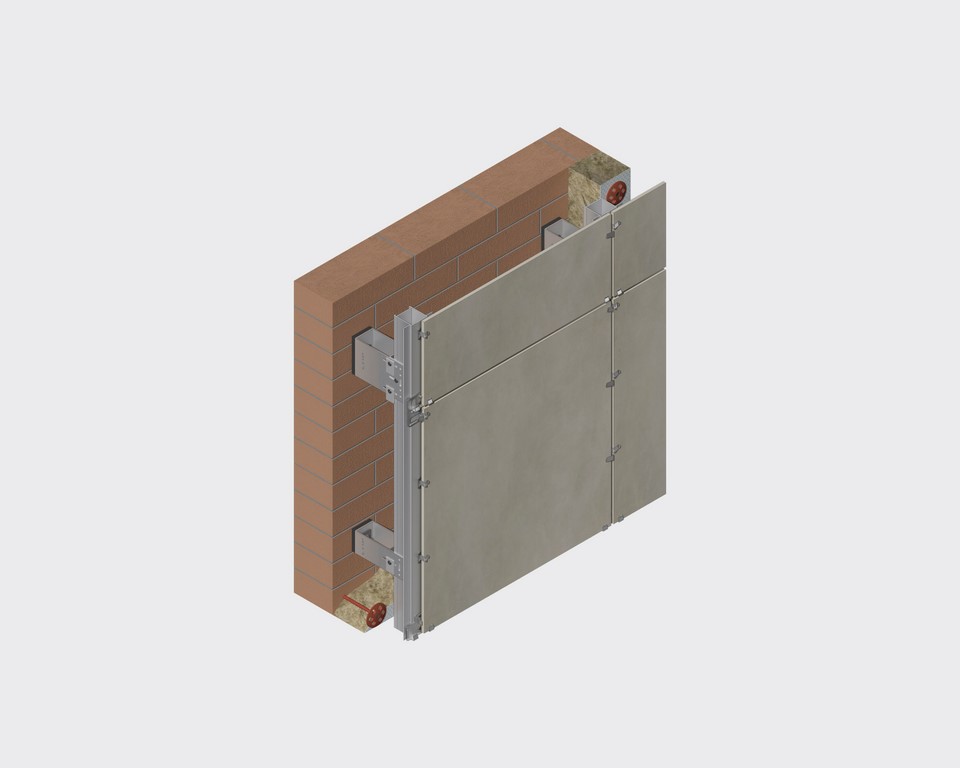

Навесной вентилируемый фасад U-kon. ATC-234 LT-247. Керамогранит

В качестве облицовочного материала на основной плоскости фасада в системе "U-kon" типов ATC-234, LT-247 применяются керамогранитные плиты различных марок. В зависимости от марки плиты могут устанавливаться с горизонтальной и вертикальной ориентацией относительно длинной стороны плиты.
Монтаж керамогранитных плит на основной плоскости фасада ведется снизу вверх. Крепление плит осуществляется при помощи стальных кляммеров, закрепленных к вертикальным направляющим при помощи вытяжных заклепок из коррозионностойкой стали. Допускается крепление керамогранитных плит при помощи кляммеров из алюминиевых сплавов ("клипс"). Требуемое количество крепежных элементов на одну плиту определяется прочностным расчетом.
По периметру сопряжения НФС с оконными (дверными и др.) проемами, с целью исключения проникновения огня во внутренний объем системы, должны устанавливаться противопожарные короба из тонколистовой стали с антикоррозионным покрытием. Установка противопожарных коробов и конструктивные решения по обрамлению откосов проемов должны соответствовать требованиям экспертных заключений по результатам огневых испытаний (ГОСТ 31251-2008).
При проектировании необходимо руководствоваться требованиями актуальных ТС и заключений о пожарной безопасности (ГОСТ 31251-2008) системы и, при необходимости, дополнительными прочностными расчетами. Сечение элементов НФС "U-kon" подбираются по актуальной номенклатуре изделий "U-kon" и покупных материалов (приложение к данному АТР) при проектировании конкретного объекта и должны быть подтверждены прочностным расчетом. Наименование и конфигурацию деталей и профилей необходимо уточнять у производителя.
