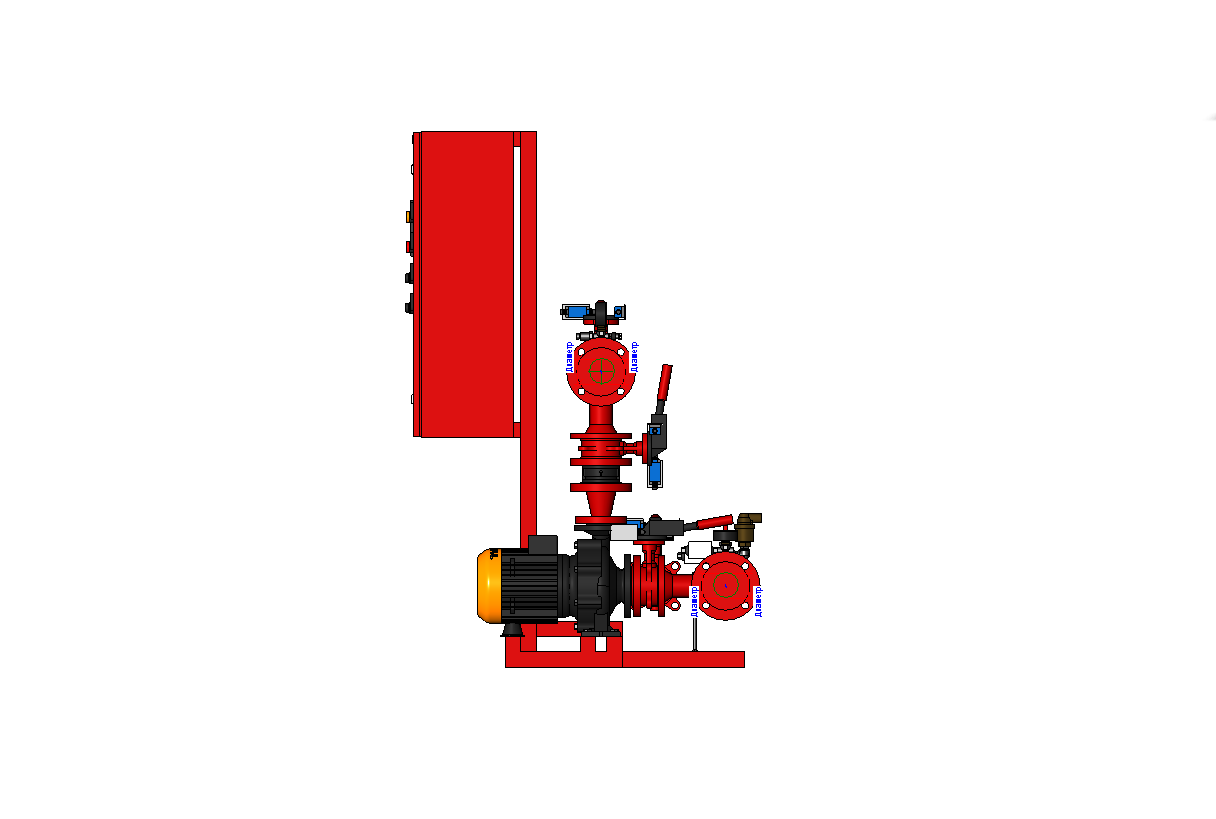

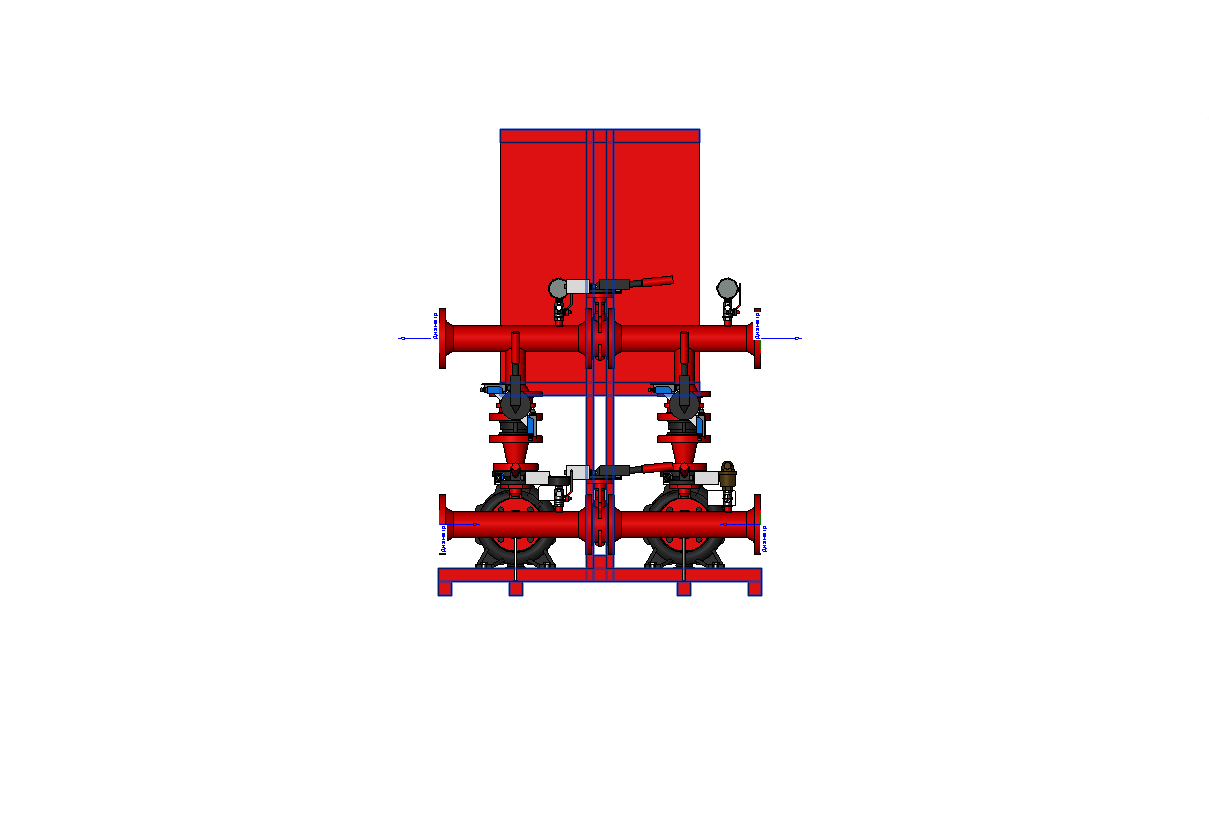

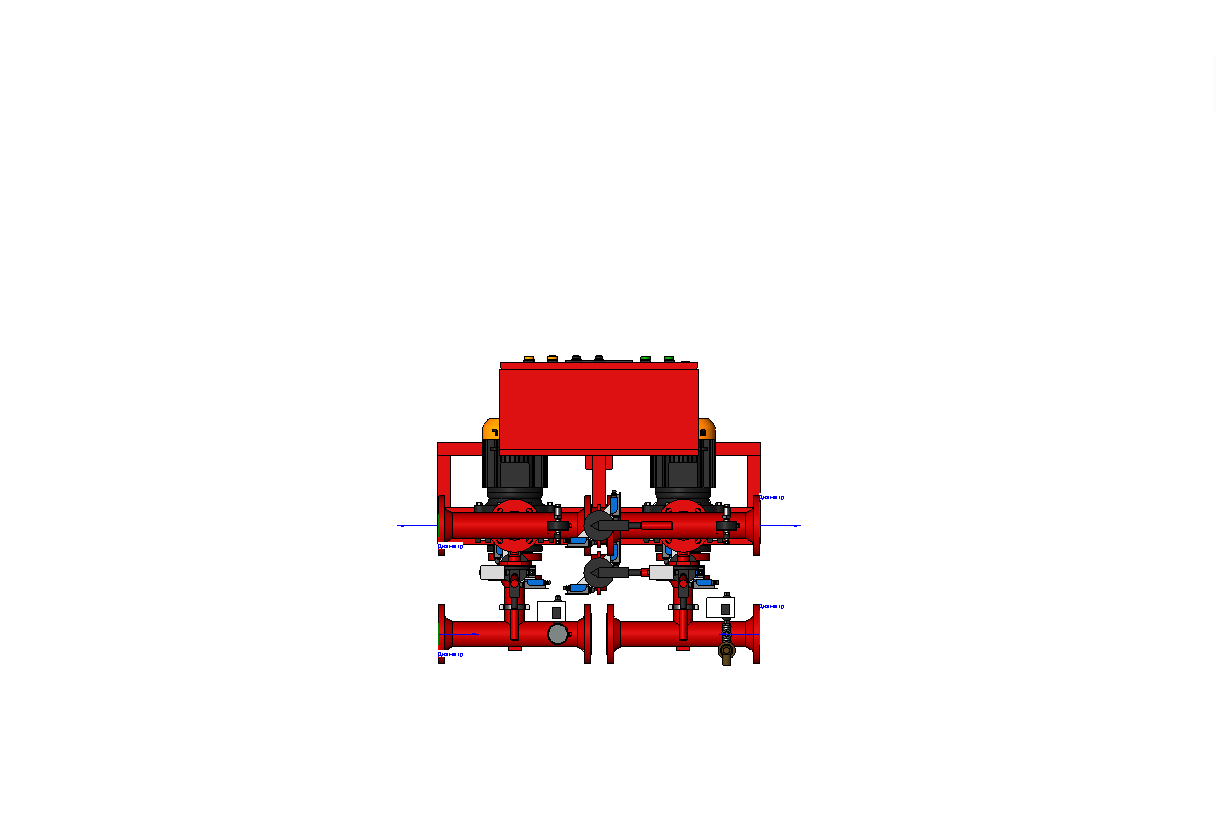

Насосная установка пожаротушения Сервал - П Sk L 1-1 HCDs 32-160-3 + Sf (65-65)

Алгоритм работы

Принцип работы соответствует ГОСТ Р 53325-12. Установка работает в следующих режимах управления: ручном, автоматическом и в блокировке пуска. В автоматическом режиме при поступлении от пусковых реле или при переключении в «Ручной пуск» на лицевой панели шкафа управления, установка переходит в режим задержки пуска. Отсчет до пуска системы пожаротушения, который можно остановить (восстановить), досрочно принудительно запустить или отменить пуск. По истечению заданного промежутка времени или после принудительного запуска, начинается отработка алгоритма пожаротушения. Происходит открытие электрозадвижек (при наличии функции управления электрозадвижкой в шкафу установки пожаротушения).

Далее установка контролирует давление в напорном коллекторе. Если его недостаточно, то запускаются основные насосные агрегаты. Запуск насосов происходит через устройство плавного пуска (при мощности насосов от 18,5 кВт).

В случае повышения давления в напорном коллекторе до установленного максимального значения, произойдёт отключение основных насосов до момента снижения давления ниже максимального, после чего насосы повторно запустятся стандартным алгоритмом запуска (для насосов мощностью до 15 кВт).

Если в течение заданного времени один из основных насосов не запустится, установка отключит его и запустит резервный.

Сброс пожарного режима происходит при переводе переключателя «Пожар» в положение «Стоп» на лицевой панели ШУ или из системы диспетчеризации.

Функции

– автоматическое включение насосов при поступлении сигнала «Пожар» от переключателя на лицевой панели шкафа управления, от внешних датчиков или кнопок, из системы диспетчеризации;

– автоматическое подключение резервного насосного агрегата при выходе из строя основного;

– автоматический запуск станции после аварийных ситуаций: при восстановлении питающего напряжения или подачи воды;

– автоматический или ручной запуск насосов;

– диспетчеризация (сухие контакты);

– индикация рабочего состояния и аварийных ситуаций на панели управления;

– контроль входных информационных линий на обрыв и короткое замыкание с выдачей соответствующих аварийных сигналов (согласно ГОСТ Р 53325-12 пункт 7.4.1);

– контроль силовых линий исполнительных устройств на обрыв с выдачей соответствующих аварийных сигналов (насосные агрегаты, задвижки согласно ГОСТ Р 53325-12 пункт 7.4.1);

– защита насоса от зарастания (заиливания) посредством регулярного пуска;

– функция контроля положения затворов (SF);

– автоматическая смена электропитающего ввода на резервный при пропадании напряжения на основном;

– защита от короткого замыкания в двигателе;

– защита насосов от работы без разбора воды (опция);

– контроль работы насосов.
