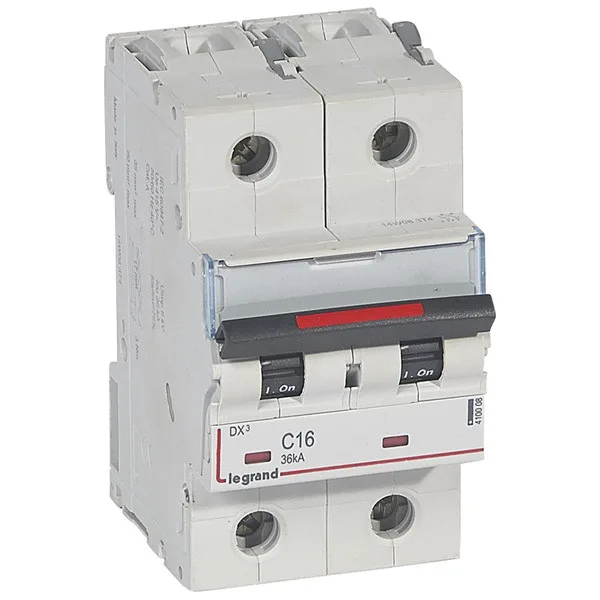

Автоматический выключатель DX³ - 36 кА - тип характеристики С - 2П - 230/400 В~ - 16 А - 3 модуля

Name: Автоматический выключатель DX³ - 36 кА - тип характеристики С - 2П - 230/400 В~ - 16 А - 3 модуля
Brand: Daccord (Legrand)

Обновлено в 2019 году

Описание

Модульные автоматические выключатели DX³ - 36 кА на токи от 10 до 80 А. Типы характеристики C. Соответствуют требованиям стандарта МЭК 60898-1. Отключающая способность: 36 кА - согласно МЭК 60947-2 - 400 В~. Возможность оснащения вспомогательными устройствами и дополнительными принадлежностями для устройств серии DX³. Двухполюсные - 230/400 В~.

Файлы для скачивания


rfa	av_dx3_2p_36ka_tip_harakteristiki_s.rfa	944 KB	Revit 2016
rfa	av_dx3_36ka_har_s_2p_230400_v.rfa	536 KB	Revit 2016

Типоразмеры (9)

Наименование	Артикул	Наименование в спецификации	Номинальный ток отключения	Полная установленная мощность фаза 1	Полная установленная мощность фаза 2
10 А	410007	Автоматический выключатель DX³ - 36 кА - тип характеристики С - 2П - 230/400 В~ - 10 А - 3 модуля	10 А	4000 В·А	4000 В·А
16 А	410008	Автоматический выключатель DX³ - 36 кА - тип характеристики С - 2П - 230/400 В~ - 16 А - 3 модуля	16 А	6400 В·А	6400 В·А
20 А	410009	Автоматический выключатель DX³ - 36 кА - тип характеристики С - 2П - 230/400 В~ - 20 А - 3 модуля	20 А	8000 В·А	8000 В·А
25 А	410010	Автоматический выключатель DX³ - 36 кА - тип характеристики С - 2П - 230/400 В~ - 25 А - 3 модуля	25 А	10000 В·А	10000 В·А
32 А	410011	Автоматический выключатель DX³ - 36 кА - тип характеристики С - 2П - 230/400 В~ - 32 А - 3 модуля	32 А	12800 В·А	12800 В·А

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Cиловое оборудование распределения энергии
Материалы	Пластик
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	60 mm
Ширина	90 mm
Длина	112 mm
Вес	453 g
Общие характеристики
Бренд	Legrand DX³
Единица измерения	шт.
Класс защиты IP	20
Количество модулей (max)	3
Количество фаз	2
