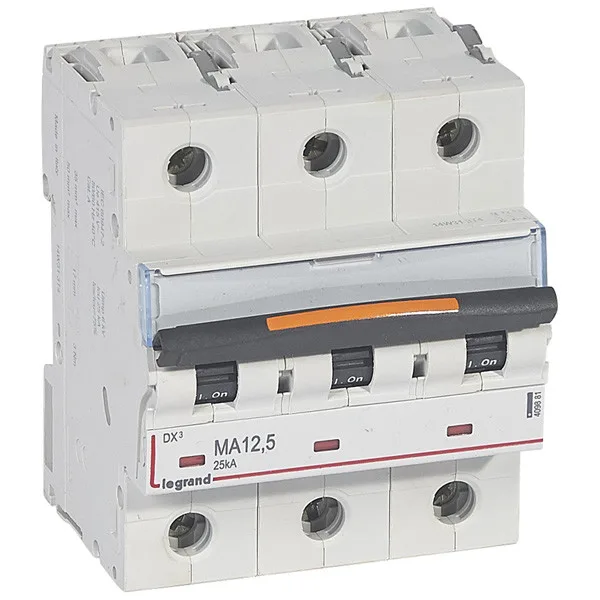

Автоматический выключатель DX³ MA - 25 кА - тип характеристики MA - 3П - 400 В~ - 12,5 А - 4,5 модуля

Name: Автоматический выключатель DX³ MA - 25 кА - тип характеристики MA - 3П - 400 В~ - 12,5 А - 4,5 модуля
Brand: Daccord (Legrand)

Обновлено в 2019 году

Описание

Модульные автоматические выключатели DX³ - 25 кА на токи от 1,6 до 125 А. Типы характеристики В, C, D, MA и Z. Соответствуют требованиям стандарта МЭК 60898-1. Отключающая способность: 25 кА - согласно МЭК 60947-2 - 400 В~. Возможность оснащения вспомогательными устройствами и дополнительными принадлежностями для устройств серии DX³. Трехполюсные - 400 В~.

Файлы для скачивания


rfa	av_dx3ma_3p_25ka_tip_harakteristiki_ma.rfa	568 KB	Revit 2016
rfa	av_dx3ma_25ka_har_ma_3p_400_v_4_5mod.rfa	520 KB	Revit 2016

Типоразмеры (9)

Наименование	Артикул	Количество модулей (max)	Наименование в спецификации	Номинальный ток отключения	Полная установленная мощность фаза 1	Полная установленная мощность фаза 2	Полная установленная мощность фаза 3
1,6А	409876	3	Автоматический выключатель DX³ MA - 25 кА - тип характеристики MA - 3П - 400 В~ - 1,6 А - 3 модуля	2 А	1108 В·А	1108 В·А	1108 В·А
2,5А	409877	3	Автоматический выключатель DX³ MA - 25 кА - тип характеристики MA - 3П - 400 В~ - 2,5 А - 3 модуля	3 А	1732 В·А	1732 В·А	1732 В·А
4А	409878	3	Автоматический выключатель DX³ MA - 25 кА - тип характеристики MA - 3П - 400 В~ - 4 А - 3 модуля	4 А	2771 В·А	2771 В·А	2771 В·А
6,3А	409879	3	Автоматический выключатель DX³ MA - 25 кА - тип характеристики MA - 3П - 400 В~ - 6,3 А - 3 модуля	6 А	4365 В·А	4365 В·А	4365 В·А
10А	409880	3	Автоматический выключатель DX³ MA - 25 кА - тип характеристики MA - 3П - 400 В~ - 10 А - 3 модуля	10 А	6928 В·А	6928 В·А	6928 В·А

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Cиловое оборудование распределения энергии
Материалы	Пластик
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	86 mm
Ширина	108 mm
Длина	112 mm
Вес	664 g
Общие характеристики
Бренд	Legrand DX³
Единица измерения	шт.
Класс защиты IP	20
Количество фаз	3
Коэффициент мощности	1
