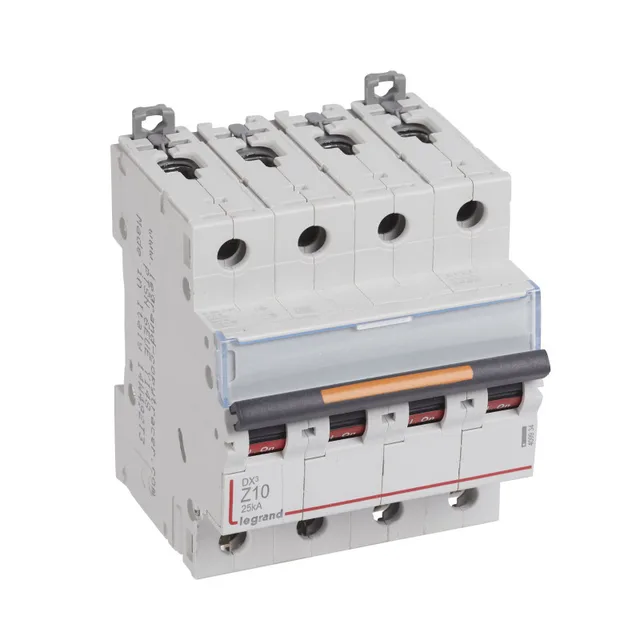

Автоматический выключатель DX³ Z - 25 кА - тип характеристики Z - 4П - 400 В~ - 25 А - 4 модуля

Name: Автоматический выключатель DX³ Z - 25 кА - тип характеристики Z - 4П - 400 В~ - 25 А - 4 модуля
Brand: Daccord (Legrand)

Обновлено в 2019 году

Описание

Модульные автоматические выключатели DX³ - 25 кА на токи от 1,6 до 125 А. Типы характеристики В, C, D, MA и Z. Соответствуют требованиям стандарта МЭК 60898-1. Отключающая способность: 25 кА - согласно МЭК 60947-2 - 400 В~. Возможность оснащения вспомогательными устройствами и дополнительными принадлежностями для устройств серии DX³. Четырехполюсные - 400 В~.

Файлы для скачивания


rfa	av_dx3z_3_4p_25ka_tip_harakteristiki_z.rfa	596 KB	Revit 2016
rfa	av_dx3z_25ka_har_z_4p_400_v.rfa	520 KB	Revit 2016

Типоразмеры (10)

Наименование	Артикул	Количество модулей (max)	Наименование в спецификации	Номинальный ток отключения	Полная установленная мощность фаза 1	Полная установленная мощность фаза 2	Полная установленная мощность фаза 3
3А 3P	409920	3	Автоматический выключатель DX³ Z - 25 кА - тип характеристики Z - 3П - 400 В~ - 3 А - 3 модуля	3 А	2078 В·А	2078 В·А	2078 В·А
6А 3P	409922	3	Автоматический выключатель DX³ Z - 25 кА - тип характеристики Z - 3П - 400 В~ - 6 А - 3 модуля	6 А	4157 В·А	4157 В·А	4157 В·А
10А 3P	409923	3	Автоматический выключатель DX³ Z - 25 кА - тип характеристики Z - 3П - 400 В~ - 10 А - 3 модуля	10 А	6928 В·А	6928 В·А	6928 В·А
16А 3P	409924	3	Автоматический выключатель DX³ Z - 25 кА - тип характеристики Z - 3П - 400 В~ - 16 А - 3 модуля	16 А	11085 В·А	11085 В·А	11085 В·А
20А 3P	409925	3	Автоматический выключатель DX³ Z - 25 кА - тип характеристики Z - 3П - 400 В~ - 20 А - 3 модуля	20 А	13856 В·А	13856 В·А	13856 В·А

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Cиловое оборудование распределения энергии
Материалы	Пластик
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	86 mm
Ширина	80 mm
Длина	104 mm
Вес	600 g
Общие характеристики
Бренд	Legrand DX³
Единица измерения	шт.
Класс защиты IP	20
Классификация нагрузок	Прочее
Количество фаз	3
