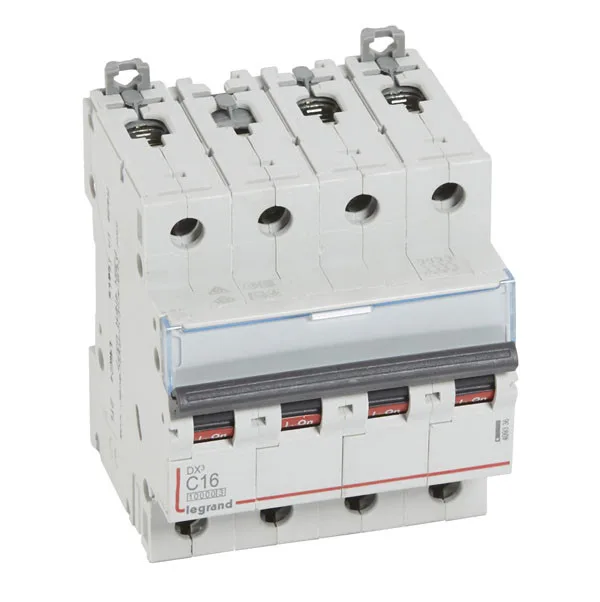

Автоматический выключатель DX³ 10000 - 16 кА - тип характеристики С - 4П - 400 В~ - 3 А - 4 модуля

Name: Автоматический выключатель DX³ 10000 - 16 кА - тип характеристики С - 4П - 400 В~ - 3 А - 4 модуля
Brand: Daccord (Legrand)

Обновлено в 2019 году

Описание

Модульные автоматические выключатели DX³ 10000 - 16 кА на токи от 0,5 до 125 А. Типы характеристики В, C и DC. Соответствуют требованиям стандарта МЭК 60898-1. Отключающая способность: 10000 А - согласно МЭК 60898-1 - 400 В~, на 16 кА - согласно МЭК 60947-2 - 400 В~. Возможность оснащения вспомогательными устройствами и дополнительными принадлежностями для устройств серии DX³. Четыхполюсные - 400 В~.

Файлы для скачивания

Скачивание моделей этого производителя откроется 1 ноября: лимит на месяц исчерпан. Модели других производителей доступны.


rfa	av_dx3_10000_4p_16ka_tip_harakteristiki_c.rfa	1.6 MB	Revit 2016

Типоразмеры (18)

Наименование	27.6_вид	Артикул	Количество модулей (max)	Наименование в спецификации	Номинальный ток отключения	Описание	Полная установленная мощность фаза 1	Полная установленная мощность фаза 2	Полная установленная мощность фаза 3
0.5А	Пакет_17.8	409328	4	Автоматический выключатель DX³ 10000 - 16 кА - тип характеристики С - 4П - 400 В~ - 0,5 А - 4 модуля	1 А	Автоматический выключатель DX³ Тип характеристики: С Номинальный ток, In: 0,5 А Число модулей: 4	346 Вт	346 Вт	346 Вт
1А	Пакет_17.8	409329	4	Автоматический выключатель DX³ 10000 - 16 кА - тип характеристики С - 4П - 400 В~ - 1 А - 4 модуля	1 А	Автоматический выключатель DX³ Тип характеристики: С Номинальный ток, In: 1 А Число модулей: 4	693 Вт	693 Вт	693 Вт
2А	Пакет_17.8	409330	4	Автоматический выключатель DX³ 10000 - 16 кА - тип характеристики С - 4П - 400 В~ - 2 А - 4 модуля	2 А	Автоматический выключатель DX³ Тип характеристики: С Номинальный ток, In: 2 А Число модулей: 4	1386 Вт	1386 Вт	1386 Вт
3А	Пакет_17.8	409331	4	Автоматический выключатель DX³ 10000 - 16 кА - тип характеристики С - 4П - 400 В~ - 3 А - 4 модуля	3 А	Автоматический выключатель DX³ Тип характеристики: С Номинальный ток, In: 3 А Число модулей: 4	2078 Вт	2078 Вт	2078 Вт
4А	Пакет_17.8	409332	4	Автоматический выключатель DX³ 10000 - 16 кА - тип характеристики С - 4П - 400 В~ - 4 А - 4 модуля	4 А	Автоматический выключатель DX³ Тип характеристики: С Номинальный ток, In: 4 А Число модулей: 4	2771 Вт	2771 Вт	2771 Вт

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Cиловое оборудование распределения энергии
Материалы	Пластик
Размеры
Высота	86 mm
Ширина	80 mm
Длина	104 mm
Вес	554 g
Общие характеристики
n модулей	2
Бренд	Legrand DX³
Единица измерения	шт.
Класс защиты, IP	20
Классификация нагрузки	Классификация нагрузок
