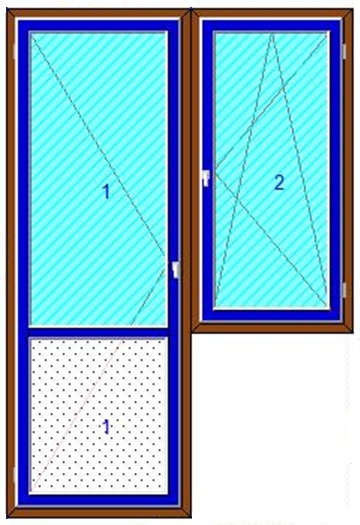

Балконный блок ARtec EFFECTIV со створкой справа

Name: Балконный блок ARtec EFFECTIV со створкой справа
Brand: АРТЕК

Обновлено в 2021 году

Описание

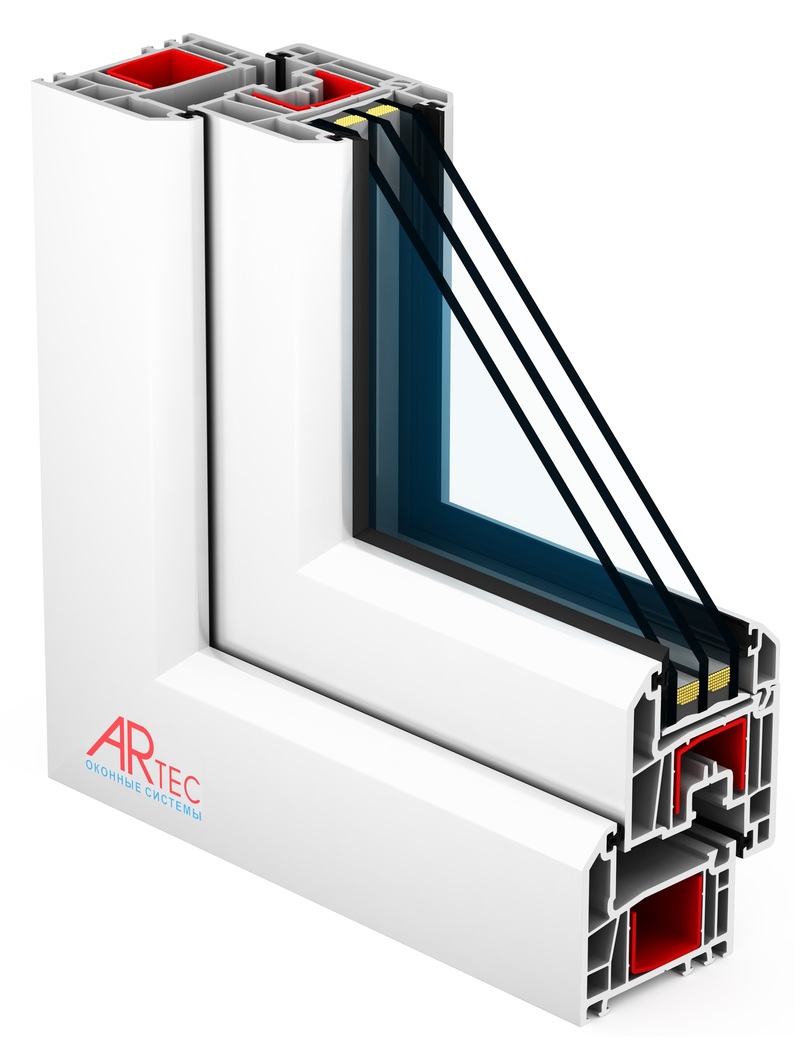

Балконный блок ARtec EFFECTIV со створкой справа. Представленное семейство моделей разработано с учетом рекомендаций компании ARtec и правил оформления строительной документации. В рамках семейства можно изменить: - габаритные размеры и монтажные зазоры, - направление открывания створки, - применяемые комплектующие. Также осуществлена возможность смены профильной системы. Дополнительно имеется функция автоматически рассчитать приведенное сопротивление теплопередаче и требуемые моменты инерции армирования в импостах в соответствие с ГОСТ 23166 и ГОСТ Р 56926. Описание системы: Профильная энергосберегающая система премиум-класса ARtec EFFECTIV обладает улучшенными теплофизическими свойствами, что позволяет использовать профиль даже в самых суровых климатических условиях. Область применения от - 60°С до +75°С. Толщина стенок - Класс "А". Монтажная ширина профиля - 70 мм. R пр=0,8 (м2х0С)/Вт. Возможность установки стеклопакета толщиной до 42 мм.

Файлы для скачивания


rvt	artec-effectiv_balkonnyy-blok-so-stvorkoy-sprava.rvt	22.2 MB	Revit 2016
rfa	artec-effectiv_balkonnyy-blok-so-stvorkoy-sprava.rfa	2.6 MB	Revit 2016
ifc	artec-effectiv_balkonnyy-blok-so-stvorkoy-sprava.ifc	229 KB	IFC2X3

Типоразмеры (2)

Наименование
ARtec EFFECTIV
ARtec EXTRATHERM

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Окна
Материалы	Пластик, Стекло, Поливинилхлорид (PVC)
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	2120 mm
Ширина	1600 mm
Общие характеристики
ARtec Iфакт	0
ARtec_Цвет профиля	белый
Аналитическая конструкция	<Нет>
Замыкание стены	По основе
Класс профиля	Класс В
