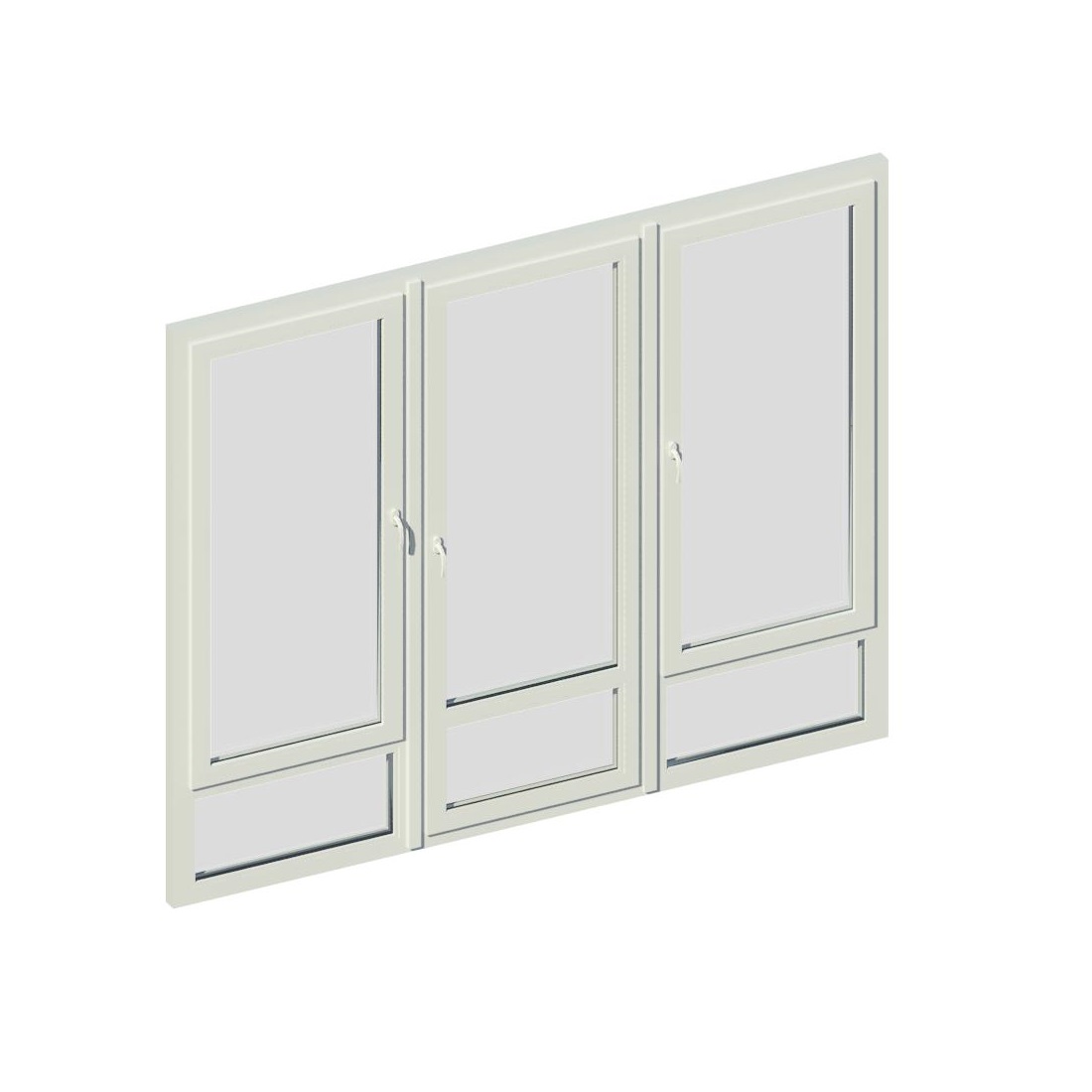

Блок балконный КВЕ_70 Эксперт, с центральной балконной дверью и двумя комбинированными окнами в пол с открыванием в различных вариациях. Ширина створок может варьироваться в зависимости от требований проекта. Стандартная комплектация с двухкамерным стеклопакетом 36 мм с низкоэмиссионным стеклом.

Обновлено 9 месяцев назад

Описание

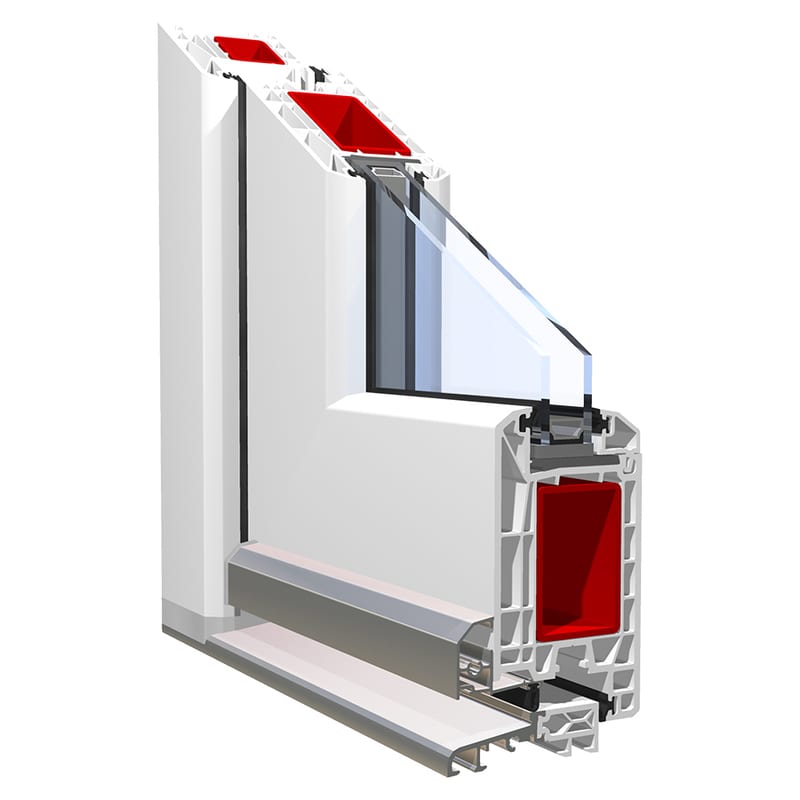

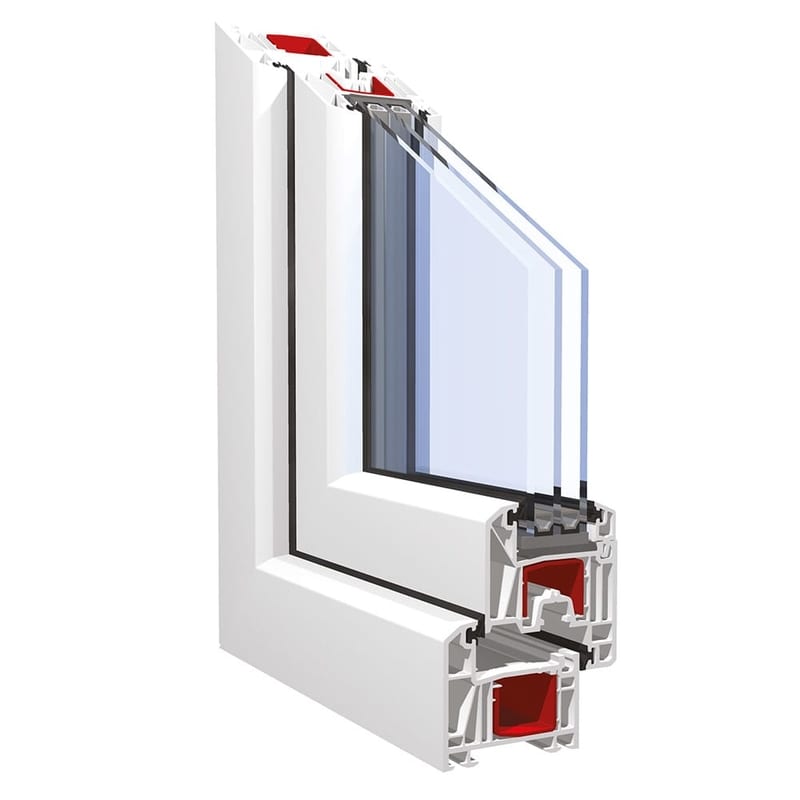

Энергоэффективная сертифицированная профильная система КВЕ_70 Эксперт, 5 камер, возможность применения с черным и серым уплотнением. Возможность исполнения с ламинацией декоративными пленками различных цветов и фактур. Производится по технологии greenline. Имеет экологический сертификат и экологическую маркировку 1 типа (GEN). Сопротивление теплопередаче, Rо = 0,8 м² °С/Вт. Максимальная толщина стеклопакета 42 мм. Максимальный размер створки с однокамерным стеклопакетом 150х150 см. В рамках семейства пользователь может изменять: - тип профильной системы, - размеры конструкций (высота/ширина), - ширину, высоту и схему открывания каждой створки с индикацией максимально-допустимых размеров, - тип заполнения нижней части балконной двери, - величину монтажных зазоров и другие параметры. В семействе приведена необходимая информация для формирования спецификаций. Предусмотрено условно-графическое обозначение.

Файлы для скачивания


rvt	BIMLIB_ШаблонСпецификаций_И_КомпановкаМоделей_KBE.rvt	302.6 MB	Revit 2021
rfa	BIMLIB_БалконныйБлок_СДвумяОкнамиВПол_ProfineKBE_СРазнымиСхемамиОткрывания_ГОСТ23166-2024.rfa	2.8 MB	Revit 2021
pdf	PROFINE_instruktsiya_po_rabote_s_modelyami_KBE_v2.pdf	1.5 MB	—

Типоразмеры (16)

Наименование	Марка ADSK Марка	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Profine Rпривед	Profine Rпроф.	Profine АртикулИмпостаАрмированияИмпоста	Profine АртикулРамыАрмированияРамы	Profine АртикулСтворкиАрмированияСтворки	Profine КлассЗвукоизоляцииВоздушногоШума	Profine КлассСопротивленияТеплопередачи	Profine ПрофильнаяСистема	Profine ФормулаСтеклопакета	profil	Момент инерции сечения импоста, см4	Момент инерции сечения рамы, см4	Момент инерции сечения створка_импост, см4	Момент инерции сечения створка_импост_створка, см4	Момент инерции сечения створки,см4	Профильная система	Штапик скошенный
700х2150+800х2150+700х2150_КВЕ 58 Энжин_32мм (СПД 4М1-10-4М1-10-4ТорN)	KBE_58 Энжин	Балконный блок с открывающимися окнами в пол по бокам KBE_58 Энжин СПО 4М1-16-И4	Балк. блок с окнами в пол по бокам KBE_58 Энжин	0.63	0.7000	937 / S322520	907 / V 596	917 / V 596	Г	Класс В	KBE_58 Энжин	СПО 4М1-16-И4	1	3.00 см⁴	3.30 см⁴	6.30 см⁴	9.60 см⁴	3.30 см⁴	Профильная система : KBE_58 Энжин	False
700х2150+800х2150+700х2150_КВЕ 58 Энжин_32мм (СПД 4М1-10-4М1-10-4М1)	KBE_58 Энжин	Балконный блок с открывающимися окнами в пол по бокам KBE_58 Энжин СПД 4М1-10-4М1-10-4М1	Балк. блок с окнами в пол по бокам KBE_58 Энжин	0.53	0.7000	937 / S322520	907 / V 596	917 / V 596	В	Класс В	KBE_58 Энжин	СПД 4М1-10-4М1-10-4М1	1	3.00 см⁴	3.30 см⁴	6.30 см⁴	9.60 см⁴	3.30 см⁴	Профильная система : KBE_58 Энжин	False
700х2150+800х2150+700х2150_КВЕ 58 Энжин_32мм (СПД 4М1-10-4М1-10-И4)	KBE_58 Энжин	Балконный блок с открывающимися окнами в пол по бокам KBE_58 Энжин СПД 4М1-10-4М1-10-И4	Балк. блок с окнами в пол по бокам KBE_58 Энжин	0.66	0.7000	937 / S322520	907 / V 596	917 / V 596	В	Класс В	KBE_58 Энжин	СПД 4М1-10-4М1-10-И4	1	3.00 см⁴	3.30 см⁴	6.30 см⁴	9.60 см⁴	3.30 см⁴	Профильная система : KBE_58 Энжин	False
700х2150+800х2150+700х2150_КВЕ 58 Энжин_24мм (СПО 4М1-16-И4)	KBE_58 Энжин	Балконный блок с открывающимися окнами в пол по бокам KBE_58 Энжин СПО 4М1-16-И4	Балк. блок с окнами в пол по бокам KBE_58 Энжин	0.63	0.7000	937 / S322520	907 / V 596	917 / V 596	Г	Класс В	KBE_58 Энжин	СПО 4М1-16-И4	1	3.00 см⁴	3.30 см⁴	6.30 см⁴	9.60 см⁴	3.30 см⁴	Профильная система : KBE_58 Энжин	False
700х2150+800х2150+700х2150_КВЕ 70 ЭКСПЕРТ_40мм (4М1-12-4М1-16-4TopN)	KBE_70 ЭКСПЕРТ	Балконный блок с открывающимися окнами в пол по бокам KBE_70 ЭКСПЕРТ 4М1-12-4М1-16-4TopN	Балк. блок с окнами в пол по бокам KBE_70 ЭКСПЕРТ	0.76	0.8300	3921 / V 285	70101 / V 284	3951 / V 284	В	Класс А1	KBE_70 ЭКСПЕРТ	4М1-12-4М1-16-4TopN	2	3.60 см⁴	1.80 см⁴	5.40 см⁴	7.20 см⁴	1.80 см⁴	Профильная система : KBE_70 ЭКСПЕРТ	False

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Окна
Материалы	Стекло, Сталь оцинкованная, Поливинилхлорид (PVC)
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	2175 mm
Ширина	2670 mm
Длина	91 mm
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	ГОСТ 23166-2024
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	профайн РУС
Код изделия ADSK_Код изделия	22.23.14.11.3.02
