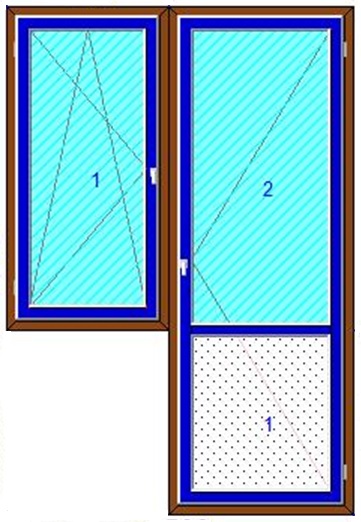

Балконный блок ARtec EFFECTIV со створкой слева

Name: Балконный блок ARtec EFFECTIV со створкой слева
Brand: АРТЕК

Обновлено в 2021 году

Описание

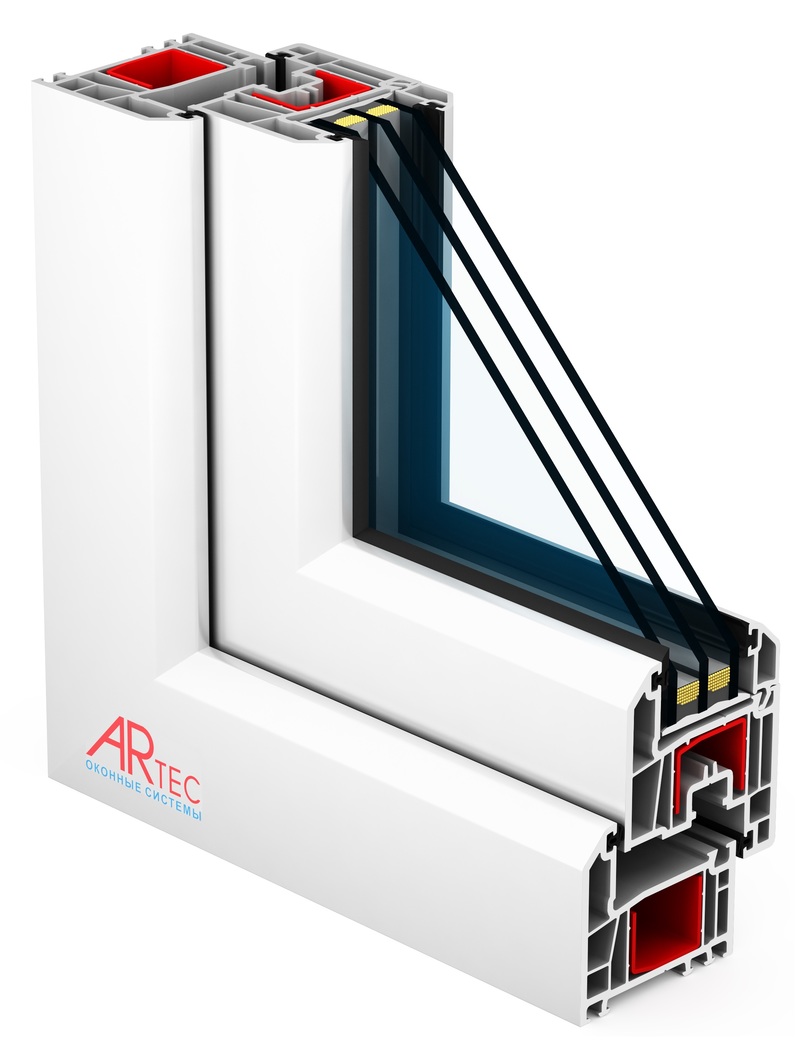

Балконный блок ARtec EFFECTIV со створкой слева. Представленное семейство моделей разработано с учетом рекомендаций компании ARtec и правил оформления строительной документации. В рамках семейства можно изменить: - габаритные размеры и монтажные зазоры, - направление открывания створки, - применяемые комплектующие. Также осуществлена возможность смены профильной системы. Дополнительно имеется функция автоматически рассчитать приведенное сопротивление теплопередаче и требуемые моменты инерции армирования в импостах в соответствие с ГОСТ 23166 и ГОСТ Р 56926. Описание системы: Профильная энергосберегающая система премиум-класса ARtec EFFECTIV обладает улучшенными теплофизическими свойствами, что позволяет использовать профиль даже в самых суровых климатических условиях. Область применения от - 60°С до +75°С. Толщина стенок - Класс "А". Монтажная ширина профиля - 70 мм. R пр=0,8 (м2х0С)/Вт. Возможность установки стеклопакета толщиной до 42 мм.

Файлы для скачивания


rvt	artec-effectiv_balkonnyy-blok-so-stvorkoy-sleva.rvt	21.8 MB	Revit 2016
rfa	artec-effectiv_balkonnyy-blok-so-stvorkoy-sleva.rfa	3.0 MB	Revit 2016
ifc	artec-effectiv_balkonnyy-blok-so-stvorkoy-sleva.ifc	228 KB	IFC2X3

Типоразмеры (2)

Наименование	Класс профиля
ARtec EFFECTIV	Класс А
ARtec EXTRATHERM	Класс В

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Окна
Материалы	Пластик, Стекло, Поливинилхлорид (PVC)
Размеры
Высота	2120 mm
Ширина	1600 mm
Общие характеристики
ARtec Iфакт	0
ARtec_Завод-изготовитель	ARtec
ARtec_Цвет профиля	Белый
Аналитическая конструкция	<Нет>
Замыкание стены	По основе
